ТЕХНИЧЕСКИЙ
/
КОНСОЛЬНЫЕ НАСОСЫ
/
ЦЕНТРОБЕЖНЫЕ МОНОБЛОЧНЫЕ НАСОСЫ MHC

ЦЕНТРОБЕЖНЫЕ МОНОБЛОЧНЫЕ НАСОСЫ MHC

Технические характеристики
Класс энергоэффективности IE2
Количество фаз 3
Тип присоединения Ф (фланец)
Напряжение номинальное, В 380/660
Максимальный напор H, м 19 - 72
Номинальная частота питающего напряжения, Гц 50
Давление рабочее максимальное, бар 10
Мощность номинальная, кВт 4 - 15
T max окружающей среды, С 40
Материал уплотнения EPDM
T max перекачиваемой среды, С 70
Материал рабочего колеса Сталь нержавеющая 304
Степень защиты IP электродвигателя IP55
Тип привода Электро
Максимальная подача Q, м3/ч 100 - 130
Ток, А 11,1/6,4, 14,9/8,6, 18,6/10,2, 21,2/12,2, 28,6/16,5, 9,6/5,5
Частота вращения электродвигателя, об./мин 2900
Материал корпуса Сталь нержавеющая 304
Применение

Центробежные моноблочные насосы «Гранпамп» из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Используются в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, а также в других областях промышленности.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

ЦЕНТРОБЕЖНЫЕ МОНОБЛОЧНЫЕ НАСОСЫ

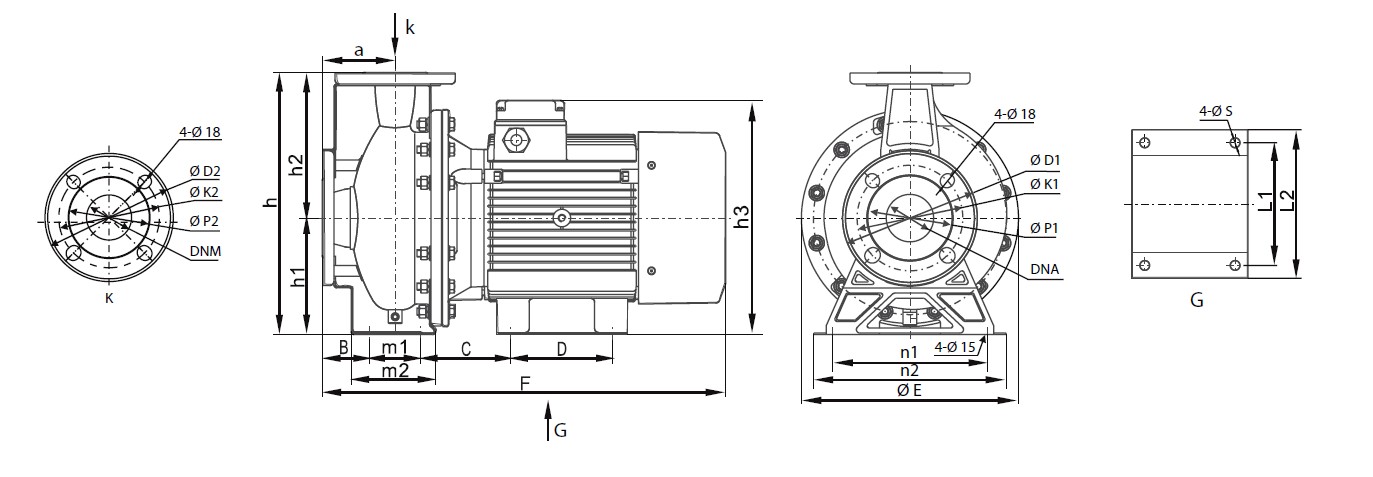

Габаритные размеры для насосов серии MHC

Модель Мощность P2(кВт) Ш E F h h1 h2 h3 a m1 m2 n1 n2 B C D ∅ S L1 L2 ∅ D1 ∅ k1 ∅ P1 ∅ D2 ∅ K2 ∅ P2 DNA DNM
МНС 50-32-160/1.1 1.1 215 395 255 112 143 244 80 70 115 160 190 45 95 90 12 125 155 165 125 96 140 100 76 50 32
МНС 50-32-160/1.5 1.5 215 395 255 112 143 244 80 70 115 160 190 45 95 90 12 125 155 165 125 96 140 100 76 50 32
МНС 50-32-160/2.2 2.2 215 438 255 112 143 256 80 70 115 160 190 45 111 100 12 160 190 165 125 96 140 100 76 50 32
МНС 50-32-200/3.0 3.0 300 456 340 160 180 279 80 70 118 190 240 45 109 100 12 160 190 165 125 96 140 100 76 50 32
МНС 50-32-200/4.0 4.0 300 490 340 160 180 307 80 70 118 190 240 45 114 140 15 190 225 165 125 96 140 100 76 50 32
МНС 50-32-200/5.5 5.5 300 532 340 160 180 322 80 70 118 190 240 45 122 140 15 190 230 165 125 96 140 100 76 50 32
МНС 50-32-200/7.5 7.5 300 557 340 160 180 322 80 70 118 190 240 45 122 140 15 190 230 165 125 96 140 100 76 50 32
МНС 65-40-125/1.5 1.5 215 395 255 112 143 244 80 70 115 160 190 45 95 90 12 125 155 185 145 115 150 110 80 65 40
МНС 65-40-125/2.2 2.2 215 438 255 112 143 256 80 70 115 160 190 45 110 100 12 160 190 185 145 115 150 110 80 65 40
МНС 65-40-125/3.0 3.0 256 456 292 132 160 251 80 70 118 190 240 45 110 100 12 160 190 185 145 115 150 110 80 65 40
МНС 65-40-160/4.0 4.0 256 491 292 132 160 279 80 70 118 190 240 45 114 140 15 190 225 185 145 115 150 110 80 65 40
МНС 65-40-200/5.5 5.5 300 554 360 160 200 322 100 70 118 212 264 65 124 140 15 190 230 185 145 115 150 110 80 65 40
МНС 65-40-200/7.5 7.5 300 579 360 160 200 322 100 70 118 212 264 65 124 140 15 190 230 185 145 115 150 110 80 65 40
МНС 65-40-200/11 11 300 615 360 160 200 342 100 70 118 212 264 65 161 140 15 216 255 185 145 115 150 110 80 65 40
МНС 65-50-125/3.0 3.0 256 455 292 132 160 251 80 70 115 190 240 45 110 100 12 160 190 185 145 115 165 125 96 65 50
МНС 65-50-125/4.0 4.0 256 491 292 132 160 279 80 70 115 190 240 45 115 140 15 190 225 185 145 115 165 125 96 65 50
МНС 65-50-160/5.5 5.5 300 554 360 160 200 322 100 70 118 212 264 65 124 140 15 190 230 185 145 115 165 125 96 65 50
МНС 65-50-200/7.5 7.5 300 579 360 160 200 322 100 70 118 212 264 65 124 140 15 190 230 185 145 115 165 125 96 65 50
МНС 65-50-200/9.2 9.2 300 615 360 160 200 339 100 70 118 212 264 65 161 140 15 216 255 185 145 115 165 125 96 65 50
МНС 65-50-200/11 11 300 615 360 160 200 339 100 70 118 212 264 65 161 140 15 216 255 185 145 115 165 125 96 65 50
МНС 65-50-200/15 15 300 657 360 160 200 339 100 70 118 212 264 65 161 140 15 216 255 185 145 115 165 125 96 65 50
МНС 65-50-200/18.5 18.5 315 715 360 160 200 415 100 70 118 212 264 65 147 254 15 254 320 185 145 115 165 125 96 65 50



Модель Мощность
P2(кВт)		 E F h h1 h2 h3 a m1 m2 n1 n2 B C D e- ∅S L1 L2 ∅ S1 ∅ D1 ∅ k1 ∅P1 ∅D2 ∅ K2 ∅ P2 n D
N
A		 D
N
M
МНС 80-65-125/4.0 4.0 256 514 340 160 180 307 100 95 152 212 250 53 105 140 4-∅ 15 190 225 18 200 160 132 185 145 115 4 80 65
МНС 80-65-125/5.5 5.5 256 530 340 160 180 322 100 95 152 212 250 53 113 140 4-∅ 15 190 230 18 200 160 132 185 145 115 4 80 65
МНС 80-65-125/7.5 7.5 256 568 340 160 180 322 100 95 152 212 250 53 113 140 4-∅ 15 190 230 18 200 160 132 185 145 115 4 80 65
МНС 80-65-125/9.2 9.2 256 636 340 160 180 339 100 95 152 212 250 53 175 140 4-∅ 15 216 255 18 200 160 132 185 145 115 4 80 65
МНС 80-65-160/11 11 300 613 360 160 200 339 100 95 152 212 250 53 152 140 4-∅ 15 216 255 18 200 160 132 185 145 115 4 80 65
МНС 80-65-160/15 15 300 655 360 160 200 339 100 95 152 212 250 53 152 140 4-∅ 15 216 255 18 200 160 132 185 145 115 4 80 65
МНС 80-65-200/18.5 18.5 315 717 405 180 225 435 100 95 148 250 290 53 430 - 2-∅ 15 254 354 18 200 160 132 185 145 115 4 80 65
МНС 80-65-200/22 22 356 776 405 180 225 455 100 95 148 250 290 53 169 241 4-∅ 15 279 355 18 200 160 132 185 145 115 4 80 65
МНС 80-65-200/30 30 400 844 425 200 225 508 100 95 148 250 290 53 177 305 4-∅ 18,5 318 386 18 200 160 132 185 145 115 4 80 65
МНС 100-80-160/11 11 256 669 405 180 225 359 125 95 176 250 290 78 183 140 4-∅ 15 216 255 18 220 180 152 200 160 132 8 100 80
МНС 100-80-160/15 15 256 711 405 180 225 359 125 95 176 250 290 78 183 140 4-∅ 15 216 255 18 220 180 152 200 160 132 8 100 80
МНС 100-80-160/18.5 18.5 315 769 405 180 225 435 125 95 176 250 290 78 457 - 2-∅ 15 254 354 18 220 180 152 200 160 132 8 100 80
МНС 100-80-200/22 22 356 811 430 180 250 455 125 95 176 280 320 78 180 241 4-∅ 15 279 355 18 220 180 152 200 160 132 8 100 80
МНС 100-80-200/30 30 400 880 450 200 250 508 125 95 176 280 320 78 188 305 4-∅ 18,5 318 386 18 220 180 152 200 160 132 8 100 80
МНС 100-80-200/37 37 400 880 450 200 250 508 125 95 176 280 320 78 188 305 4-Ш 18,5 318 386 18 220 180 152 200 160 132 8 100 80
МНС 125-100-160/18.5 18.5 315 780 405 180 225 405 125 120 187 280 330 66 457 - 2-∅ 15 254 354 18 250 210 180 220 180 152 8 125 100
МНС 125-100-160/22 22 356 820 405 180 225 455 125 120 187 280 330 66 175.5 241 4-∅ 15 279 355 18 250 210 180 220 180 152 8 125 100
МНС 125-100-160/30 30 400 890 425 200 225 508 125 120 187 280 330 66 183.5 305 4-∅ 18 318 386 18 250 210 180 220 180 152 8 125 100
МНС 125-100-200/37 37 400 890 425 200 225 508 125 120 185 280 330 65 186.5 305 4-∅ 18 318 386 18 250 210 180 220 180 152 8 125 100
МНС 125-100-200/45 45 445 910 450 225 225 555 125 120 185 280 330 65 172.5 311 4-∅ 18 356 431 18 250 210 180 220 180 152 8 125 100
МНС 125-100-200/55 55 485 1000 475 250 225 612 125 120 185 280 330 65 207.5 349 4-∅ 18 406 484 18 250 210 180 220 180 152 8 125 100
МНС 150-125-200/45 45 445 950 565 250 315 580 140 120 212 315 370 80 550 - 2-∅ 15 356 471 22 285 240 206 250 210 180 8 150 125
МНС 150-125-200/55 55 485 1040 565 250 315 612 140 120 212 315 370 80 235 368 4-∅ 18 406 484 22 285 240 206 250 210 180 8 150 125
МНС 150-125-200/75 75 546 1116 565 250 315 664 140 120 212 315 370 80 246.5 368 4-∅ 18 457 542 22 285 240 206 250 210 180 8 150 125
МНС 150-125-200/90 90 546 1116 565 250 315 664 140 120 212 315 370 80 246.5 368 4-∅ 18 457 542 22 285 240 206 250 210 180 8 150 125



Модель   E F h h1 h2 h3 a m1 m2 n1 n2 B C D е-∅S L1 L2 ∅D1 ∅k1 ∅ P1 ∅D2 ∅K2 ∅P2 DNA DNM
МНС 50-32-160/1.1 1.1 215 390 255 112 143 107 80 70 115 160 190 45 95 90 4-12*18 125 155 165 125 96 140 100 76 50 32
МНС 50-32-160/1.5 1.5 215 390 255 112 143 107 80 70 115 160 190 45 95 90 4-12*18 125 155 165 125 96 140 100 76 50 32
МНС 50-32-160/2.2 2.2 215 438 255 112 143 112 80 70 115 160 190 45 111 100 4-12*18 160 190 165 125 96 140 100 76 50 32
МНС 50-32-200/3.0 3.0 300 456 340 160 180 112 80 70 118 190 240 45 109 100 4-12*18 160 190 165 125 96 140 100 76 50 32
МНС 50-32-200/4.0 4.0 300 490 340 160 180 147 80 70 118 190 240 45 114 140 4-15*20 190 225 165 125 96 140 100 76 50 32
МНС 50-32-200/5.5 5.5 300 519 340 160 180 162 80 70 118 190 240 45 122 140 4-15*20 190 230 165 125 96 140 100 76 50 32
МНС 50-32-200/7.5 7.5 300 557 340 160 180 162 80 70 118 190 240 45 122 140 4-15*20 190 230 165 125 96 140 100 76 50 32
МНС 65-40-125/1.5 1.5 215 390 255 112 143 107 80 70 115 160 190 45 95 90 4-12*18 125 155 185 145 115 150 110 80 65 40
МНС 65-40-125/2.2 2.2 215 438 255 112 143 112 80 70 115 160 190 45 110 100 4-12*18 160 190 185 145 115 150 110 80 65 40
МНС 65-40-125/3.0 3.0 256 456 292 132 160 112 80 70 118 190 240 45 110 100 4-12*18 160 190 185 145 115 150 110 80 65 40
МНС 65-40-160/4.0 4.0 256 491 292 132 160 147 80 70 118 190 240 45 114 140 4-15*20 190 225 185 145 115 150 110 80 65 40
МНС 65-40-200/5.5 5.5 300 541 360 160 200 162 100 70 118 212 264 65 124 140 4-15*20 190 230 185 145 115 150 110 80 65 40
МНС 65-40-200/7.5 7.5 300 579 360 160 200 162 100 70 118 212 264 65 124 140 4-15*20 190 230 185 145 115 150 110 80 65 40
МНС 65-40-200/11 11 300 615 360 160 200 182 100 70 118 212 264 65 161 140 4-15*20 216 255 185 145 115 150 110 80 65 40
МНС 65-50-125/3.0 3.0 256 455 292 132 160 112 80 70 115 190 240 45 110 100 4-12*18 160 190 185 145 115 165 125 96 65 50
МНС 65-50-125/4.0 4.0 256 491 292 132 160 147 80 70 115 190 240 45 115 140 4-15*20 190 225 185 145 115 165 125 96 65 50
МНС 65-50-160/5.5 5.5 300 541 360 160 200 162 100 70 118 212 264 65 124 140 4-15*20 190 230 185 145 115 165 125 96 65 50
МНС 65-50-200/7.5 7.5 300 579 360 160 200 162 100 70 118 212 264 65 124 140 4-15*20 190 230 185 145 115 165 125 96 65 50
МНС 65-50-200/9.2 9.2 300 615 360 160 200 182 100 70 118 212 264 65 161 140 4-15*20 216 255 185 145 115 165 125 96 65 50
МНС 65-50-200/11 11 300 615 360 160 200 182 100 70 118 212 264 65 161 140 4-15*20 216 255 185 145 115 165 125 96 65 50
МНС 65-50-200/15 15 300 657 360 160 200 182 100 70 118 212 264 65 161 140 4-15*20 216 255 185 145 115 165 125 96 65 50
МНС 65-50-200/18.5 18.5 320 715 360 160 200 255 100 70 118 212 264 65 147 254 4-∅15 254 320 185 145 115 165 125 96 65 50



ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ  ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-50

Модель Мощность, Р2 (кВт) Ток, Iном (А) 380 В / 50 Гц Вес, (кг) Габариты с упаковкой
МНС 50-32-160/1,1 1,1 2,6 21,5 470х280х390
МНС 50-32-160/1,5 1,5 3,5 22,5 470х280х390
МНС 50-32-160/2,2 2,2 4,9 31 470х280х390
МНС 50-32-200/3,0 3 6,3 38 540х370х475
МНС 50-32-200/4,0 4 9,6 54 540х370х475
МНС 50-32-200/5,5 5,5 11,1 62,3 620х370х495
МНС 50-32-200/7,5 7,5 14,9 73,8 620х370х495
МНС 65-40-125/1,5 1,5 3,5 21 470х280х390
МНС 65-40-125/2,2 2,2 4,9 29 470х280х390
МНС 65-40-125/3,0 3 6,3 37 540х330х425
МНС 65-40-160/4,0 4 9,6 49,5 540х330х425
МНС 65-40-200/5,5 5,5 11,1 62,5 630х370х495
МНС 65-40-200/7,5 7,5 14,9 74 630х370х495
МНС 65-40-200/11 11 21,2 93 705х430х560
МНС 65-50-125/3 3 6,3 37,5 540х330х425
МНС 65-50-125/4 4 9,6 49,5 540х330х425
МНС 65-50-160/5,5 5,5 11,1 62,5 630х370х495
МНС 65-50-200/7,5 7,5 14,9 73 630х370х495
МНС 65-50-200/9,2 9,2 18,3 82 705х430х560
МНС 65-50-200/11 11 21,2 93 705х430х560
МНС 65-50-200/15 15 28,6 107 705х430х560
МНС 65-50-200/18,5 18,5 34,7 158 765х440х580
МНС 80-65-125/4 4 9,6 49,5 610х330х475
МНС 80-65-125/5,5 5,5 11,1 62,5 610х330х475
МНС 80-65-125/7,5 7,5 14,9 69,5 610х330х475
МНС 80-65-125/9,2 9,2 18,3 80,5 695x380x500
МНС 80-65-160/11 11 21,2 93 695x380x500
МНС 80-65-160/15 15 28,6 107 695x380x500
МНС 80-65-200/18,5 18,5 34,7 158 765x440x580
МНС 80-65-200/22 22 41 192 855x440x600
МНС 80-65-200/30 30 55,4 223 925x480x650
МНС 100-80-160/11 11 21,2 92,5 755x370x550
МНС 100-80-160/15 15 28,6 106 755x370x550
МНС 100-80-160/18,5 18,5 34,7 158 855x440x600
МНС 100-80-200/22 22 41 193 855x440x600
МНС 100-80-200/30 30 55,4 232 925x480x650
МНС 100-80-200/37 37 67,9 256 925x480x650
МНС 125-100-160/18,5 18,5 34,7 180 855x440x600
МНС 125-100-160/22 22 41 203 855x440x600
МНС 125-100-160/30 30 55,4 260 925x480x650
МНС 125-100-200/37 37 67,9 295 925x480x650
МНС 125-100-200/45 45 80,8 385 995x540x730
МНС 125-100-200/55 55 98,5 440 1085x580x760
МНС 150-125-200/45 45 80,8 385 995x540x730
МНС 150-125-200/55 55 98,5 440 1085x580x760
МНС 150-125-200/75 75 133,7 580 1165x640x820
МНС 150-125-200/90 90 159,9 628 1165x640x820
