Центробежный консольный насос ГРАНПАМП МНС 100-80-XXX, моноблочный, нержавеющая сталь, расход до 200 м3/ч, напор до 66 м.в.с.

Технические характеристики

Расход рабочей среды	60 - 200 м3/ч
Напор	16 - 66 м.в.с.
Температура рабочей среды	до +70°С (до +104ºС)
Максимальное рабочее давление	10 бар
Мощность номинальная, кВт	11,0...37,0
Материал корпуса/рабочего колеса	Сталь нержавеющая 304
Материал торцевого уплотнения	Графит / SiC / EPDM (NBR, Viton)

Применение

Центробежные моноблочные насосы Гранпамп МНС 100-80 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NU01A518847	ГРАНПАМП Насос МНС 100-80-160/11 11,0 кВт 3х380В	119213.28 ₽	уточняйте
NU01A518848	ГРАНПАМП Насос МНС 100-80-160/15 15,0 кВт 3х380В	134870.44 ₽	уточняйте
NU01A518850	ГРАНПАМП Насос МНС 100-80-160/18,5 18,5 кВт 3х380В	183365.23 ₽	уточняйте
NU01A518851	ГРАНПАМП Насос МНС 100-80-200/22 22,0 кВт 3х380В	233640.16 ₽	уточняйте
NU01A518852	ГРАНПАМП Насос МНС 100-80-200/30 30,0 кВт 3х380В	282282.55 ₽	уточняйте
NU01A518853	ГРАНПАМП Насос МНС 100-80-200/37 37,0 кВт 3х380В	304099.84 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Центробежный консольный насос ГРАНПАМП МНС 100-80-XXX, моноблочный, нержавеющая сталь, расход до 200 м3/ч, напор до 66 м.в.с.

ОПИСАНИЕ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 100-80

Центробежные моноблочные насосы Гранпамп МНС с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

ГРАНПАМП МНС отличается своими компактными размерами, так как конструкция является моноблочной - ротор электродвигателя одновременно является и валом крыльчатки гидравлической части насоса. Кроме того, гидравлика, выполненная из нержавеющей стали делает насос более легким, а так же дает возможность применять данные насосы на системах ГВС и ХВС. Сменные торцевые уплотнения есть в наличии для оперативного ремонта в случае их выхода из строя

ГРАНПАМП МНС является консольным моноблочным насосом с оптимальным сочетанием цены и качества и применяется в большом количестве в насосных станциях как на системах пожаротушения, так и на водоснабжении промышленных объектов или жилых зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 100-80

Присоединение вход	DN100
Присоединение выход	DN80
Условное давление	PN10 бар
Рабочая температура	0…+70°С (+104°C - ОПЦИЯ)
Материал корпуса гидравлической части	Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Торцевое уплотнение	Графит / SiC / EPDM (NBR, Viton)
Тип электродвигателя	Асинхронный двухполюсный
Мощность электродвигателя	11,0....37,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	фланцевое
Опции	Торцевое уплотнение для рабочей температуры +104°С

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 100-80

Модель	Мощность, P₂ (кВт)	Q, (м³/ч)	60	80	100	120	140	160	180	192	200
МНС 100-80-160/11	11	H (м)	26	25	23	22	20	17	14	11	-
МНС 100-80-160/15	15		35	33	31	29	27	24	21	20	18
МНС 100-80-160/18,5	18,5		38	37	36	35	33	28	27	25	22
МНС 100-80-200/22	22		46	44	42	40	38	35	31	29	26
МНС 100-80-200/30	30		57	56	55	53	50	45	44	42	39
МНС 100-80-200/37	37		66	65	63	61	59	54	53	51	48

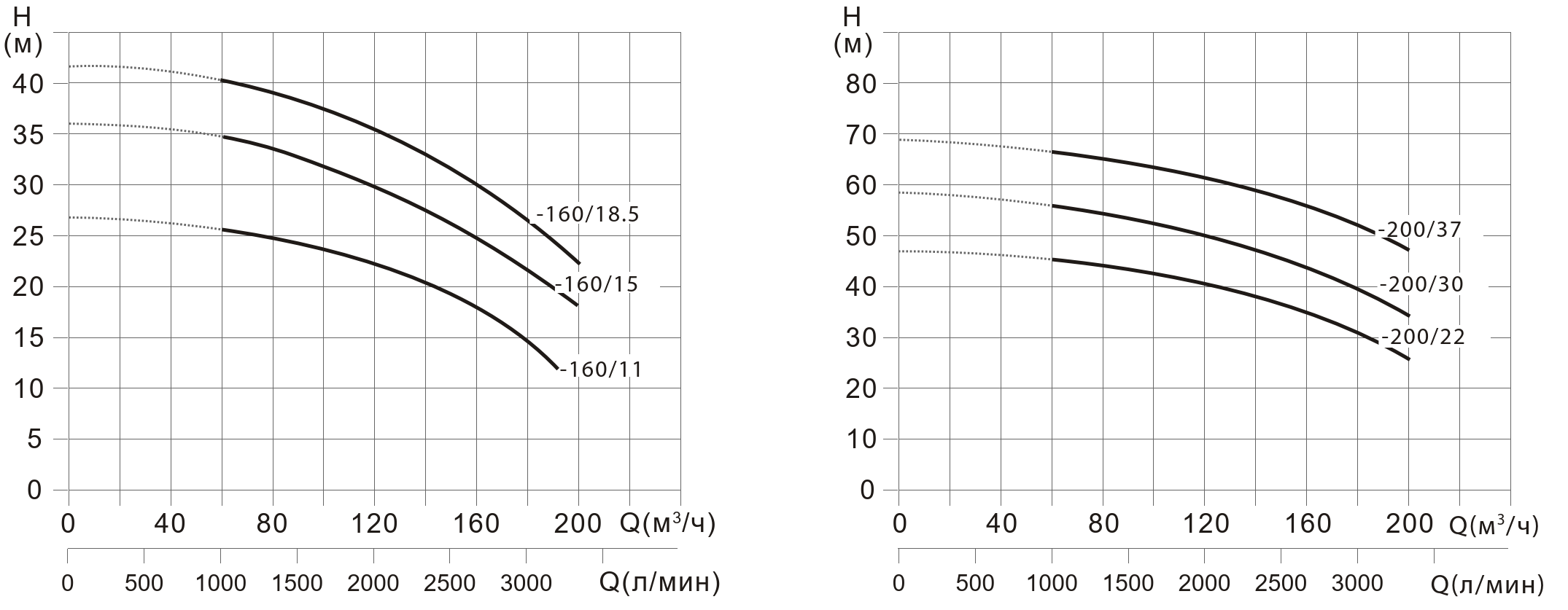

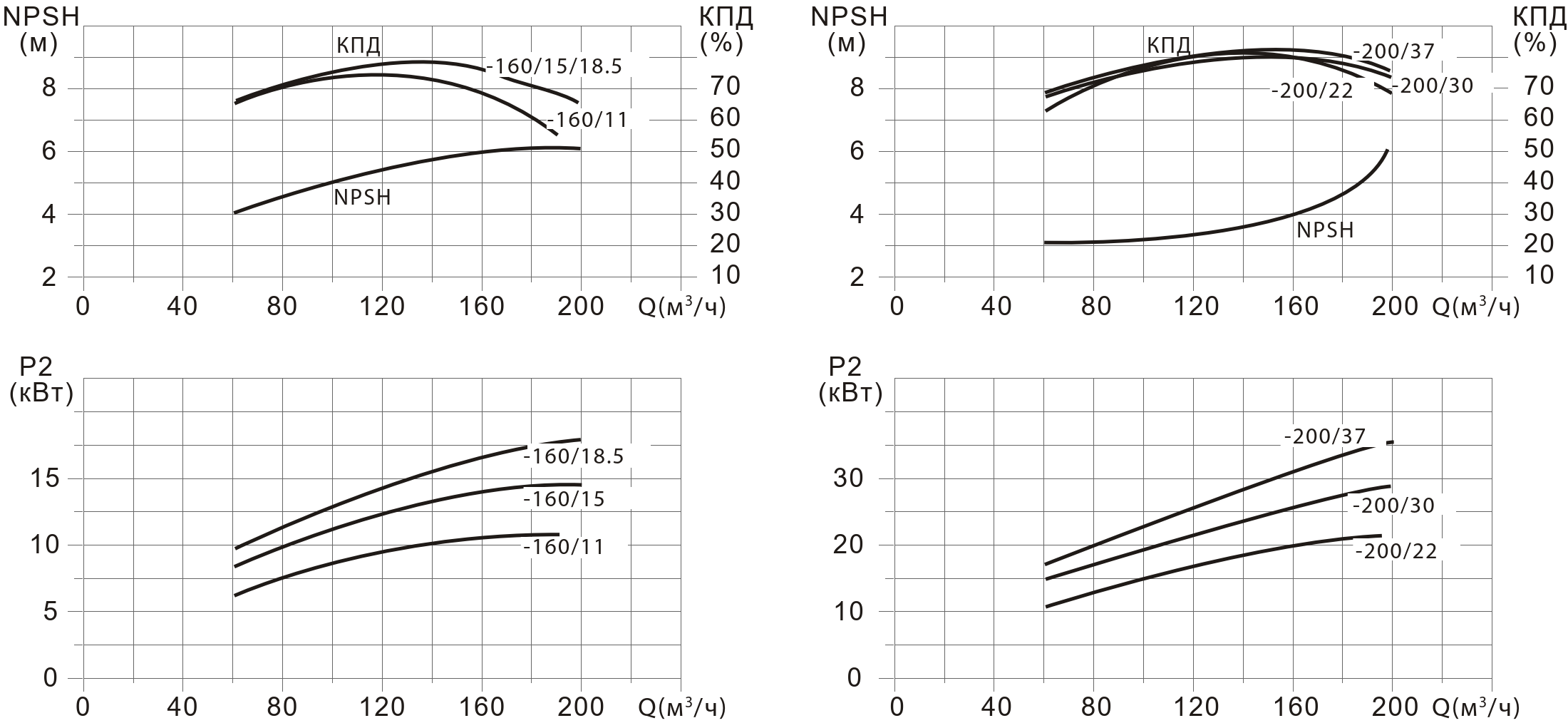

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 100-80

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 100-80

Модель	Мощность, Р2 (кВт)	Ток, Iном (А) 380 В / 50 Гц	Вес, (кг)	Габариты с упаковкой
МНС 100-80-160/11	11	21,2	92,5	755x370x550
МНС 100-80-160/15	15	28,6	106	755x370x550
МНС 100-80-160/18,5	18,5	34,7	158	855x440x600
МНС 100-80-200/22	22	41	193	855x440x600
МНС 100-80-200/30	30	55,4	232	925x480x650
МНС 100-80-200/37	37	67,9	256	925x480x650

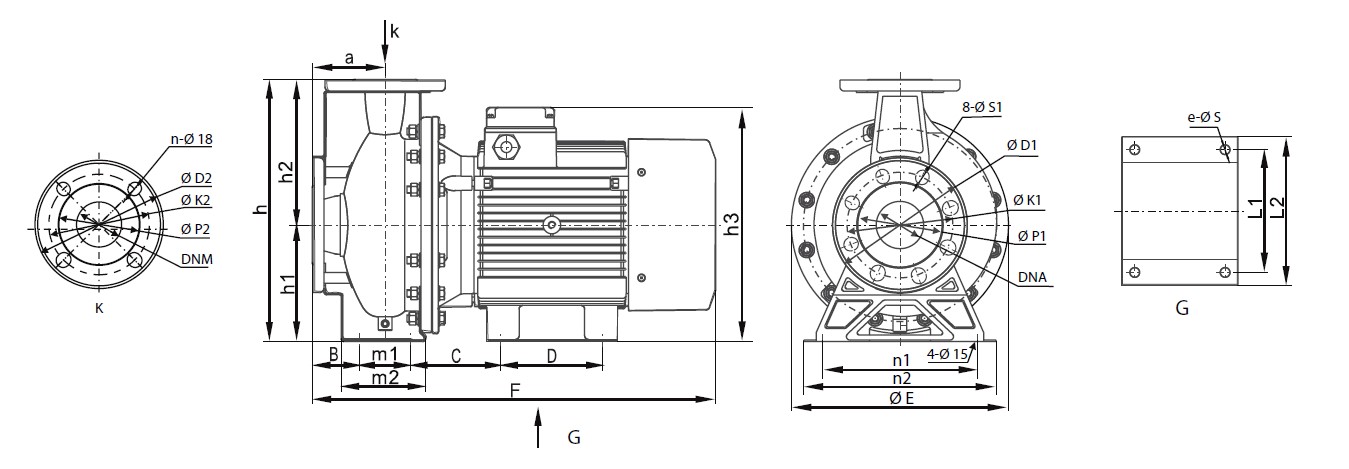

ГАБАРИТНЫЕ РАЗМЕРЫ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 100-80

Модель	Мощность P2(кВт)	E	F	h	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	e- ∅S	L1	L2	∅ S1	∅ D1	∅ k1	∅P1	∅D2	∅ K2	∅ P2	n	D N A	D N M
МНС 100-80-160/11	11	256	669	405	180	225	359	125	95	176	250	290	78	183	140	4-∅ 15	216	255	18	220	180	152	200	160	132	8	100	80
МНС 100-80-160/15	15	256	711	405	180	225	359	125	95	176	250	290	78	183	140	4-∅ 15	216	255	18	220	180	152	200	160	132	8	100	80
МНС 100-80-160/18.5	18.5	315	769	405	180	225	435	125	95	176	250	290	78	457	-	2-∅ 15	254	354	18	220	180	152	200	160	132	8	100	80
МНС 100-80-200/22	22	356	811	430	180	250	455	125	95	176	280	320	78	180	241	4-∅ 15	279	355	18	220	180	152	200	160	132	8	100	80
МНС 100-80-200/30	30	400	880	450	200	250	508	125	95	176	280	320	78	188	305	4-∅ 18,5	318	386	18	220	180	152	200	160	132	8	100	80
МНС 100-80-200/37	37	400	880	450	200	250	508	125	95	176	280	320	78	188	305	4-Ш 18,5	318	386	18	220	180	152	200	160	132	8	100	80
