Центробежный консольный насос ГРАНПАМП МНС 125-100-XXX, моноблочный, нержавеющая сталь, расход до 320 м3/ч, напор до 58 м.в.с.

Технические характеристики

Расход рабочей среды	40 - 320 м3/ч
Напор	18 - 59 м.в.с.
Температура рабочей среды	до +70°С (до +104ºС)
Максимальное рабочее давление	10 бар
Мощность номинальная, кВт	18,5...55,0
Материал корпуса/рабочего колеса	Сталь нержавеющая 304
Материал торцевого уплотнения	Графит / SiC / EPDM (NBR, Viton)

Применение

Центробежные моноблочные насосы Гранпамп МНС 125-100 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NU01A639736	ГРАНПАМП Насос МНС 125-100-160/18,5 18,5 кВт 3х380В	212316.86 ₽	уточняйте
NU01A639739	ГРАНПАМП Насос МНС 125-100-160/22 22,0 кВт 3х380В	264821.63 ₽	уточняйте
NU01A639741	ГРАНПАМП Насос МНС 125-100-200/37 37,0 кВт 3х380В	465867.22 ₽	уточняйте
NU01A639742	ГРАНПАМП Насос МНС 125-100-200/45 45,0 кВт 3х380В	428219.58 ₽	уточняйте
NU01A639743	ГРАНПАМП Насос МНС 125-100-200/55 55,0 кВт 3х380В	515910.90 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Центробежный консольный насос ГРАНПАМП МНС 125-100-XXX, моноблочный, нержавеющая сталь, расход до 320 м3/ч, напор до 58 м.в.с.

ОПИСАНИЕ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 125-100

Центробежные моноблочные насосы Гранпамп МНС с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

ГРАНПАМП МНС отличается своими компактными размерами, так как конструкция является моноблочной - ротор электродвигателя одновременно является и валом крыльчатки гидравлической части насоса. Кроме того, гидравлика, выполненная из нержавеющей стали делает насос более легким, а так же дает возможность применять данные насосы на системах ГВС и ХВС. Сменные торцевые уплотнения есть в наличии для оперативного ремонта в случае их выхода из строя

ГРАНПАМП МНС является консольным моноблочным насосом с оптимальным сочетанием цены и качества и применяется в большом количестве в насосных станциях как на системах пожаротушения, так и на водоснабжении промышленных объектов или жилых зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 125-100

Присоединение вход	DN125
Присоединение выход	DN100
Условное давление	PN10 бар
Рабочая температура	0…+70°С (+104°C - ОПЦИЯ)
Материал корпуса гидравлической части	Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Торцевое уплотнение	Графит / SiC / EPDM (NBR, Viton)
Тип электродвигателя	Асинхронный двухполюсный
Мощность электродвигателя	18,5....55,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	фланцевое
Опции	Торцевое уплотнение для рабочей температуры +104°С

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 125-100

Модель	Мощность, P₂ (кВт)	Q, (м³ / ч)	40	80	120	160	200	240	280	320
МНС 125-100-160/18,5	18,5	H (м)	29	31	28	26	23	20	16	-
МНС 125-100-160/22	22		33	34	33	31	27	25	21	-
МНС 125-100-160/30	30		37	38	37	35	32	29	23	-
МНС 125-100-200/37	37		42	43	43	42	40	38	34	-
МНС 125-100-200/45	45		50	51	51	50	48	45	41	38
МНС 125-100-200/55	55		58	59	58	57	56	53	50	46

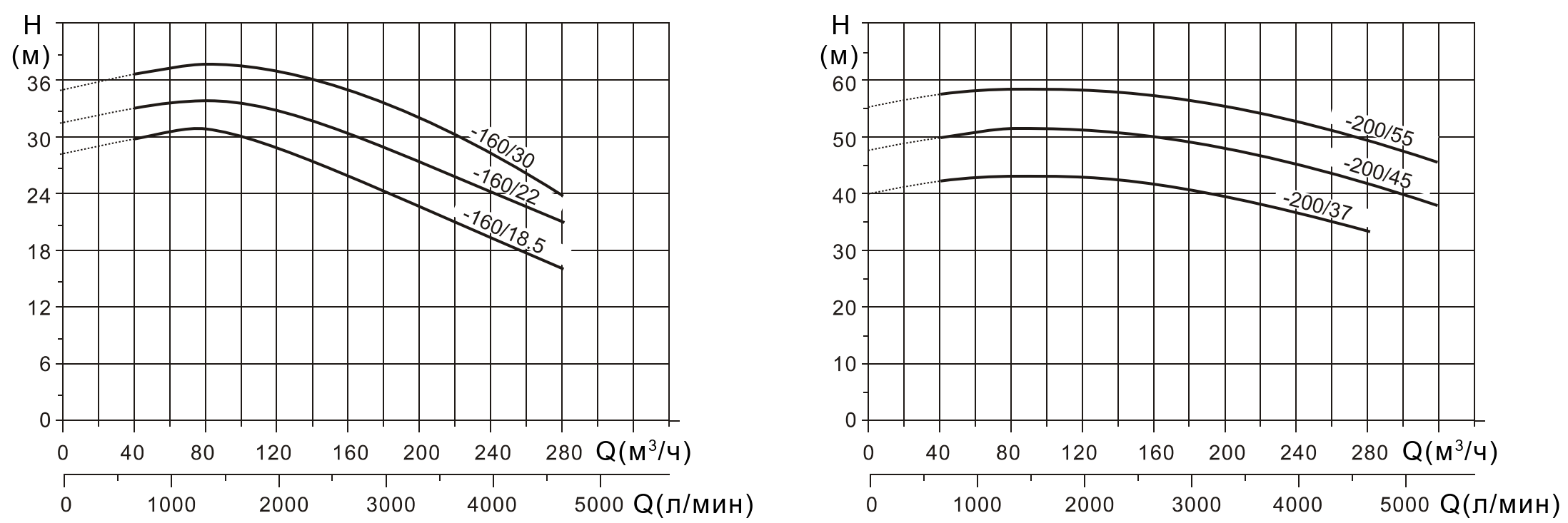

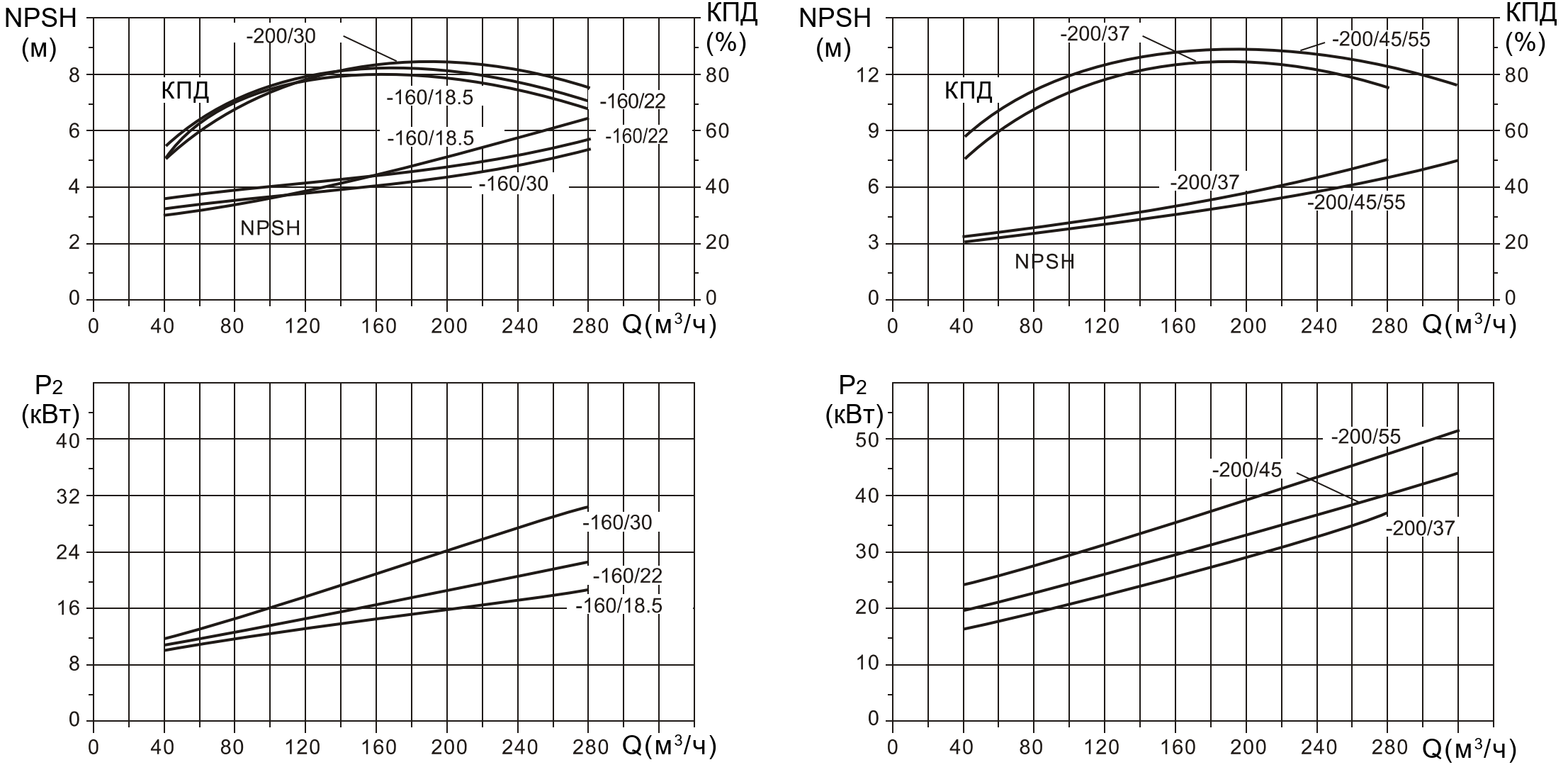

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 125-100

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 125-100

Модель	Мощность, Р2 (кВт)	Ток, Iном (А) 380 В / 50 Гц	Вес, (кг)	Габариты с упаковкой
МНС 125-100-160/18,5	18,5	34,7	180	855x440x600
МНС 125-100-160/22	22	41	203	855x440x600
МНС 125-100-160/30	30	55,4	260	925x480x650
МНС 125-100-200/37	37	67,9	295	925x480x650
МНС 125-100-200/45	45	80,8	385	995x540x730
МНС 125-100-200/55	55	98,5	440	1085x580x760

ГАБАРИТНЫЕ РАЗМЕРЫ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 125-100

Модель	Мощность P2(кВт)	E	F	h	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	e- ∅S	L1	L2	∅ S1	∅ D1	∅ k1	∅P1	∅D2	∅ K2	∅ P2	n	D N A	D N M
МНС 125-100-160/18.5	18.5	315	780	405	180	225	405	125	120	187	280	330	66	457	-	2-∅ 15	254	354	18	250	210	180	220	180	152	8	125	100
МНС 125-100-160/22	22	356	820	405	180	225	455	125	120	187	280	330	66	175.5	241	4-∅ 15	279	355	18	250	210	180	220	180	152	8	125	100
МНС 125-100-160/30	30	400	890	425	200	225	508	125	120	187	280	330	66	183.5	305	4-∅ 18	318	386	18	250	210	180	220	180	152	8	125	100
МНС 125-100-200/37	37	400	890	425	200	225	508	125	120	185	280	330	65	186.5	305	4-∅ 18	318	386	18	250	210	180	220	180	152	8	125	100
МНС 125-100-200/45	45	445	910	450	225	225	555	125	120	185	280	330	65	172.5	311	4-∅ 18	356	431	18	250	210	180	220	180	152	8	125	100
МНС 125-100-200/55	55	485	1000	475	250	225	612	125	120	185	280	330	65	207.5	349	4-∅ 18	406	484	18	250	210	180	220	180	152	8	125	100
