Центробежный консольный насос ГРАНПАМП МНС 150-125-200/ХХ, моноблочный, нержавеющая сталь, расход до 450 м3/ч, напор до 62 м.в.с.

Технические характеристики

Расход рабочей среды	50 - 450 м3/ч
Напор	30 - 62 м.в.с.
Температура рабочей среды	до +70°С (до +104ºС)
Максимальное рабочее давление	10 бар
Мощность номинальная, кВт	45,0...90,0
Материал корпуса/рабочего колеса	Сталь нержавеющая 304
Материал торцевого уплотнения	Графит / SiC / EPDM (NBR, Viton)

Применение

Центробежные моноблочные насосы Гранпамп МНС 150-125 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Центробежный консольный насос ГРАНПАМП МНС 150-125-200/ХХ, моноблочный, нержавеющая сталь, расход до 450 м3/ч, напор до 62 м.в.с.

ОПИСАНИЕ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 150-125-200/ХХ

Центробежные моноблочные насосы Гранпамп МНС с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

ГРАНПАМП МНС отличается своими компактными размерами, так как конструкция является моноблочной - ротор электродвигателя одновременно является и валом крыльчатки гидравлической части насоса. Кроме того, гидравлика, выполненная из нержавеющей стали делает насос более легким, а так же дает возможность применять данные насосы на системах ГВС и ХВС. Сменные торцевые уплотнения есть в наличии для оперативного ремонта в случае их выхода из строя

ГРАНПАМП МНС является консольным моноблочным насосом с оптимальным сочетанием цены и качества и применяется в большом количестве в насосных станциях как на системах пожаротушения, так и на водоснабжении промышленных объектов или жилых зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 150-125-200/ХХ

Присоединение вход	DN150
Присоединение выход	DN125
Условное давление	PN10 бар
Рабочая температура	0…+70°С (+104°C - ОПЦИЯ)
Материал корпуса гидравлической части	Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Торцевое уплотнение	Графит / SiC / EPDM (NBR, Viton)
Тип электродвигателя	Асинхронный двухполюсный
Мощность электродвигателя	45,0....90,0 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	фланцевое
Опции	Торцевое уплотнение для рабочей температуры +104°С

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 150-125-200/ХХ

Модель	Мощность, P₂ (кВт)	Q, (м³ / ч)	50	100	150	200	250	300	320	350	400	450
МНС 150-125-200/45	45	H (м)	39	40	41	41	38	36	35	34	30	-
МНС 150-125-200/55	55		45	45	44	43	42	41	40	38	36	32
МНС 150-125-200/75	75		55	55	54	53	52	51	50	49	47	42
МНС 150-125-200/90	90		62	62	62	61,5	61	60	58	57	54	51

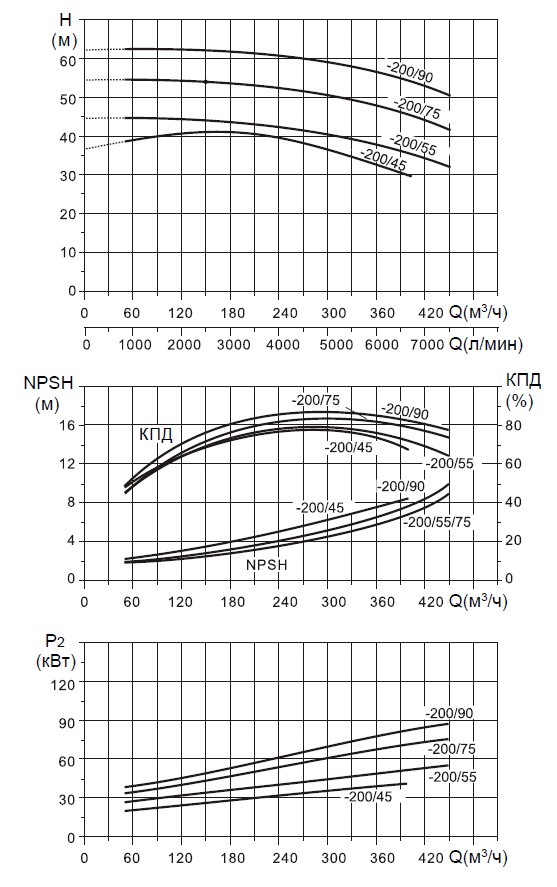

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 150-125-200/ХХ

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 150-125-200/ХХ

Модель	Мощность, Р2 (кВт)	Ток, Iном (А) 380 В / 50 Гц	Вес, (кг)	Габариты с упаковкой
МНС 150-125-200/45	45	80,8	385	995x540x730
МНС 150-125-200/55	55	98,5	440	1085x580x760
МНС 150-125-200/75	75	133,7	580	1165x640x820
МНС 150-125-200/90	90	159,9	628	1165x640x820

ГАБАРИТНЫЕ РАЗМЕРЫ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 150-125-200/ХХ

Модель	Мощность P2(кВт)	E	F	h	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	e- ∅S	L1	L2	∅ S1	∅ D1	∅ k1	∅P1	∅D2	∅ K2	∅ P2	n	D N A	D N M
МНС 150-125-200/45	45	445	950	565	250	315	580	140	120	212	315	370	80	550	-	2-∅ 15	356	471	22	285	240	206	250	210	180	8	150	125
МНС 150-125-200/55	55	485	1040	565	250	315	612	140	120	212	315	370	80	235	368	4-∅ 18	406	484	22	285	240	206	250	210	180	8	150	125
МНС 150-125-200/75	75	546	1116	565	250	315	664	140	120	212	315	370	80	246.5	368	4-∅ 18	457	542	22	285	240	206	250	210	180	8	150	125
МНС 150-125-200/90	90	546	1116	565	250	315	664	140	120	212	315	370	80	246.5	368	4-∅ 18	457	542	22	285	240	206	250	210	180	8	150	125
