Центробежный консольный насос ГРАНПАМП МНС 50-32-XXX, моноблочный, нержавеющая сталь, расход до 22 м3/ч, напор до 68 м.в.с.

Технические характеристики

Расход рабочей среды	3 - 22 м3/ч
Напор	10 - 68 м.в.с.
Температура рабочей среды	до +70°С (до +104ºС)
Максимальное рабочее давление	10 бар
Мощность номинальная, кВт	1,1...7,5
Материал корпуса/рабочего колеса	Сталь нержавеющая 304
Материал торцевого уплотнения	Графит / SiC / EPDM (NBR, Viton)

Применение

Центробежные моноблочные насосы Гранпамп МНС 50-32 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NU01A405969	ГРАНПАМП Насос МНС 50-32-160/1,1 1,1 кВт 3х380В	36242.35 ₽	уточняйте
NU01A405971	ГРАНПАМП Насос МНС 50-32-160/1,5 1,5 кВт 3х380В	37874.80 ₽	уточняйте
NU01A405974	ГРАНПАМП Насос МНС 50-32-160/2,2 2,2 кВт 3х380В	42489.70 ₽	уточняйте
NU01A405986	ГРАНПАМП Насос МНС 50-32-200/3 3,0 кВт 3х380В	54665.26 ₽	уточняйте
NU01A405990	ГРАНПАМП Насос МНС 50-32-200/4 4,0 кВт 3х380В	69431.64 ₽	уточняйте
NU01A587154	ГРАНПАМП Насос МНС 50-32-200/5,5 5,5 кВт 3х380В	77382.98 ₽	уточняйте
NU01A639837	ГРАНПАМП Насос МНС 50-32-200/7,5 7,5 кВт 3х380В	86682.46 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Центробежный консольный насос ГРАНПАМП МНС 50-32-XXX, моноблочный, нержавеющая сталь, расход до 22 м3/ч, напор до 68 м.в.с.

ОПИСАНИЕ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 50-32

Центробежные моноблочные насосы Гранпамп МНС с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

ГРАНПАМП МНС отличается своими компактными размерами, так как конструкция является моноблочной - ротор электродвигателя одновременно является и валом крыльчатки гидравлической части насоса. Кроме того, гидравлика, выполненная из нержавеющей стали делает насос более легким, а так же дает возможность применять данные насосы на системах ГВС и ХВС. Сменные торцевые уплотнения есть в наличии для оперативного ремонта в случае их выхода из строя

ГРАНПАМП МНС является консольным моноблочным насосом с оптимальным сочетанием цены и качества и применяется в большом количестве в насосных станциях как на системах пожаротушения, так и на водоснабжении промышленных объектов или жилых зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 50-32

Присоединение вход	DN50
Присоединение выход	DN32
Условное давление	PN10 бар
Рабочая температура	0…+70°С (+104°C - ОПЦИЯ)
Материал корпуса гидравлической части	Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Торцевое уплотнение	Графит / SiC / EPDM (NBR, Viton)
Тип электродвигателя	Асинхронный двухполюсный
Мощность электродвигателя	1,1....7,5 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	фланцевое
Опции	Торцевое уплотнение для рабочей температуры +104°С

ТАБЛИЦА ГИДРАВЛИЧЕСКИЙ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 50-32

Модель	Мощность, P2 (кВт)	Q, (м3 / ч)	3	6	9	12,5	15	18	20	22
МНС 50-32-160 / 1,1	1,1	H (м)	21	20	18,5	16,5	15	12,5	10	8
МНС 50-32-160 / 1,5	1,5		26	24,5	22,5	20	18,5	15	12,5	9,5
МНС 50-32-160 / 2,2	2,2		30,5	29,5	27,5	26	24	22,5	20,5	18
МНС 50-32-200 / 3,0	3,0		38	37	35	34	32	30	28	26
МНС 50-32-200 / 4,0	4,0		51,5	50	48	45	43	41	39	30
МНС 50-32-200/5,5	5,5		62	60	58	54	52	47	42	37
МНС50-32-200/7,5	7,5		68	66	64	63	62	60	58	57

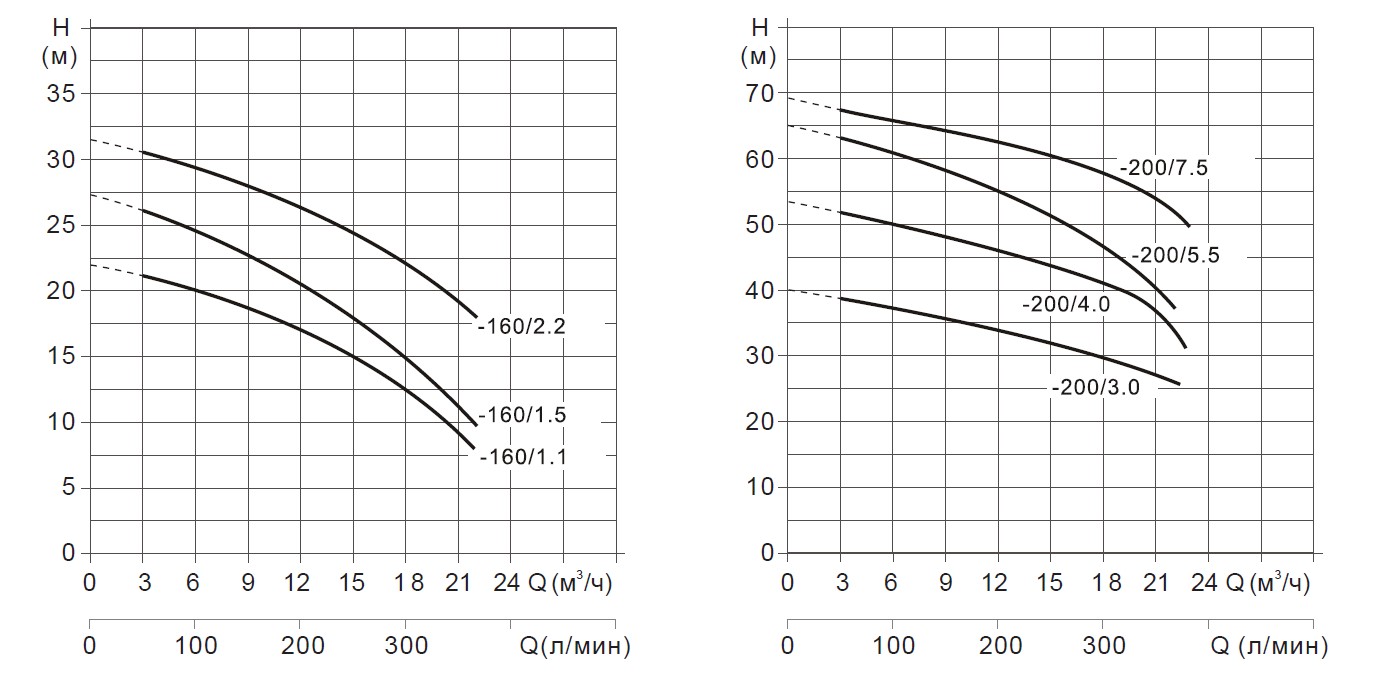

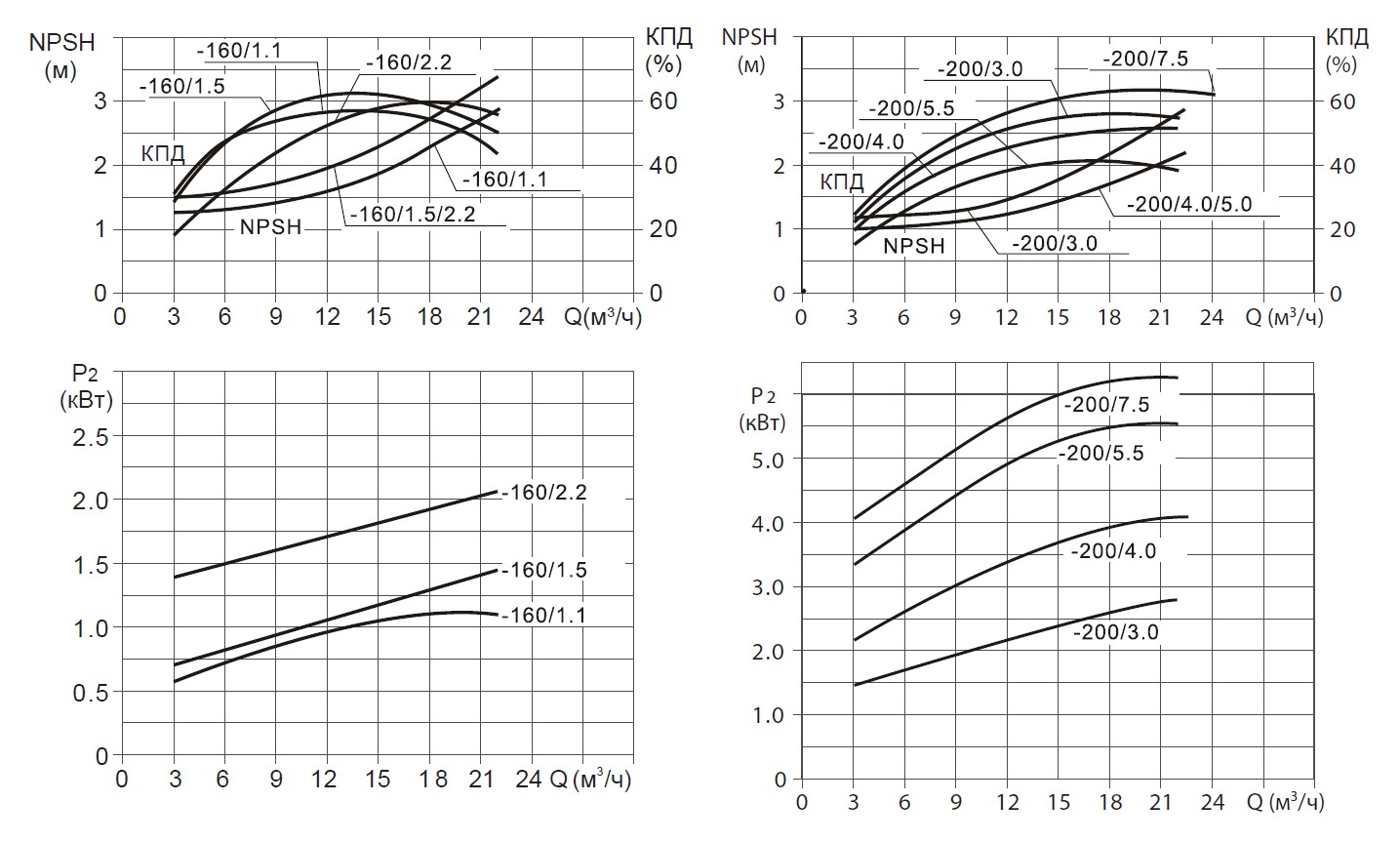

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 50-32

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 50-32

Модель	Мощность, Р2 (кВт)	Ток, Iном (А) 380 В / 50 Гц	Вес, (кг)	Габариты с упаковкой
МНС 50-32-160/1,1	1,1	2,6	21,5	470х280х390
МНС 50-32-160/1,5	1,5	3,5	22,5	470х280х390
МНС 50-32-160/2,2	2,2	4,9	31	470х280х390
МНС 50-32-200/3,0	3	6,3	38	540х370х475
МНС 50-32-200/4,0	4	9,6	54	540х370х475
МНС 50-32-200/5,5	5,5	11,1	62,3	620х370х495
МНС 50-32-200/7,5	7,5	14,9	73,8	620х370х495

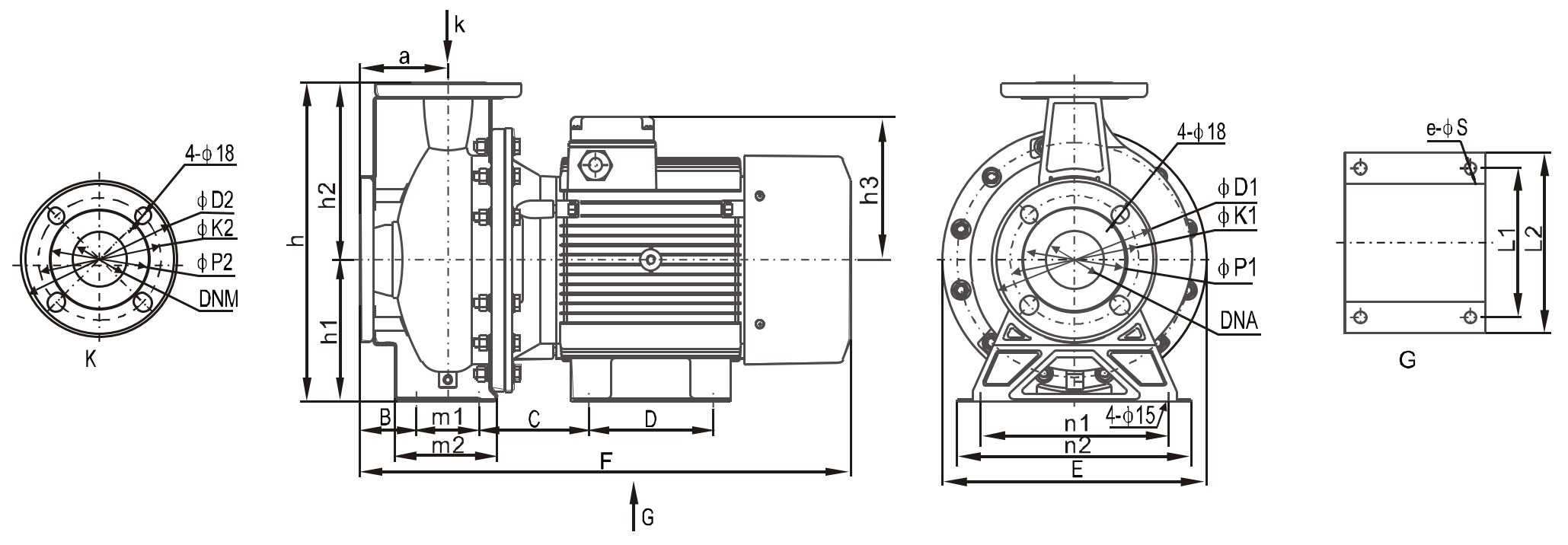

ГАБАРИТНЫЕ РАЗМЕРЫ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 50-32

Модель		E	F	h	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	е-∅S	L1	L2	∅D1	∅k1	∅ P1	∅D2	∅K2	∅P2	DNA	DNM
МНС 50-32-160/1.1	1.1	215	390	255	112	143	107	80	70	115	160	190	45	95	90	4-12*18	125	155	165	125	96	140	100	76	50	32
МНС 50-32-160/1.5	1.5	215	390	255	112	143	107	80	70	115	160	190	45	95	90	4-12*18	125	155	165	125	96	140	100	76	50	32
МНС 50-32-160/2.2	2.2	215	438	255	112	143	112	80	70	115	160	190	45	111	100	4-12*18	160	190	165	125	96	140	100	76	50	32
МНС 50-32-200/3.0	3.0	300	456	340	160	180	112	80	70	118	190	240	45	109	100	4-12*18	160	190	165	125	96	140	100	76	50	32
МНС 50-32-200/4.0	4.0	300	490	340	160	180	147	80	70	118	190	240	45	114	140	4-15*20	190	225	165	125	96	140	100	76	50	32
МНС 50-32-200/5.5	5.5	300	519	340	160	180	162	80	70	118	190	240	45	122	140	4-15*20	190	230	165	125	96	140	100	76	50	32
МНС 50-32-200/7.5	7.5	300	557	340	160	180	162	80	70	118	190	240	45	122	140	4-15*20	190	230	165	125	96	140	100	76	50	32
