Центробежный консольный насос ГРАНПАМП МНС 65-50-XXX, моноблочный, нержавеющая сталь, расход до 70 м3/ч, напор до 73 м.в.с.

Технические характеристики

Расход рабочей среды	10 - 70 м3/ч
Напор	20 - 73 м.в.с.
Температура рабочей среды	до +70°С (до +104ºС)
Максимальное рабочее давление	10 бар
Мощность номинальная, кВт	3,0...18,5
Материал корпуса/рабочего колеса	Сталь нержавеющая 304
Материал торцевого уплотнения	Графит / SiC / EPDM (NBR, Viton)

Применение

Центробежные моноблочные насосы Гранпамп МНС 65-50 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
NU01A406340	ГРАНПАМП Насос МНС 65-50-125/3 3,0 кВт 3х380В	53317.60 ₽	уточняйте
NU01A406342	ГРАНПАМП Насос МНС 65-50-125/4 4,0 кВт 3х380В	69383.14 ₽	уточняйте
NU01A406343	ГРАНПАМП Насос МНС 65-50-160/5,5 5,5 кВт 3х380В	82703.19 ₽	уточняйте
NU01A406346	ГРАНПАМП Насос МНС 65-50-200/11 11,0 кВт 3х380В	118990.88 ₽	уточняйте
NU01A406347	ГРАНПАМП Насос МНС 65-50-200/15 15,0 кВт 3х380В	134239.67 ₽	уточняйте
NU01A406348	ГРАНПАМП Насос МНС 65-50-200/18,5 18,5 кВт 3х380В	181250.51 ₽	уточняйте
NU01A406344	ГРАНПАМП Насос МНС 65-50-200/7,5 7,5 кВт 3х380В	92573.18 ₽	уточняйте
NU01A406345	ГРАНПАМП Насос МНС 65-50-200/9,2 9,2 кВт 3х380В	110531.04 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Центробежный консольный насос ГРАНПАМП МНС 65-50-XXX, моноблочный, нержавеющая сталь, расход до 70 м3/ч, напор до 73 м.в.с.

ОПИСАНИЕ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-50

Центробежные моноблочные насосы Гранпамп МНС с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

ГРАНПАМП МНС отличается своими компактными размерами, так как конструкция является моноблочной - ротор электродвигателя одновременно является и валом крыльчатки гидравлической части насоса. Кроме того, гидравлика, выполненная из нержавеющей стали делает насос более легким, а так же дает возможность применять данные насосы на системах ГВС и ХВС. Сменные торцевые уплотнения есть в наличии для оперативного ремонта в случае их выхода из строя

ГРАНПАМП МНС является консольным моноблочным насосом с оптимальным сочетанием цены и качества и применяется в большом количестве в насосных станциях как на системах пожаротушения, так и на водоснабжении промышленных объектов или жилых зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-50

Присоединение вход	DN65
Присоединение выход	DN50
Условное давление	PN10 бар
Рабочая температура	0…+70°С (+104°C - ОПЦИЯ)
Материал корпуса гидравлической части	Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Торцевое уплотнение	Графит / SiC / EPDM (NBR, Viton)
Тип электродвигателя	Асинхронный двухполюсный
Мощность электродвигателя	3,0....18,5 кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	фланцевое
Опции	Торцевое уплотнение для рабочей температуры +104°С

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-50

Модель	Мощность, P₂ (кВт)	Q, (м³ / ч)	5	10	20	30	40	50	60	70
МНС 65-50-125 / 3,0	3,0	H (м)	27	26	23	20	16	10	–	–
МНС 65-50-125 / 4,0	4,0		28	27	26	24	21	16	–	–
МНС 65-50-160 / 5,5	5,5		34,5	34,5	34	31,5	28,5	24	20	–
МНС 65-50-200 / 7,5	7,5		41	41	40,5	39	36	32	27,5	–
МНС 65-50-200 / 9,2	9,2		52	52	51	49	45	41	37	–
МНС 65-50-200 / 11	11		57	56	55	53	51	48	42	30
МНС 65-50-200 / 15	15		69	68	67	65	64	62	57	50
МНС 65-50-200/18,5	18,5		73	72	71	70	69	68	65	59

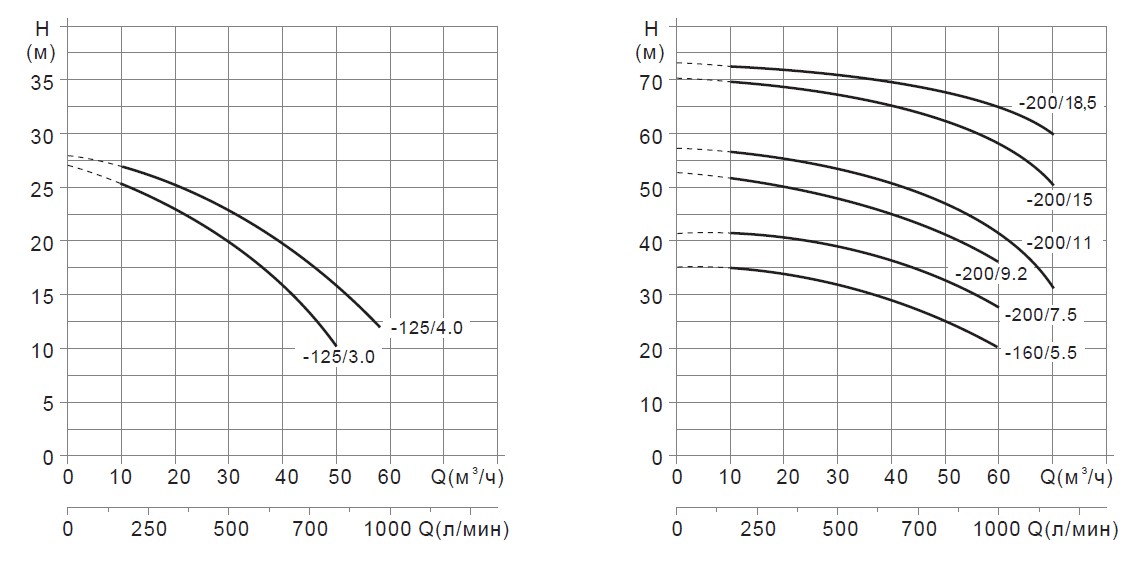

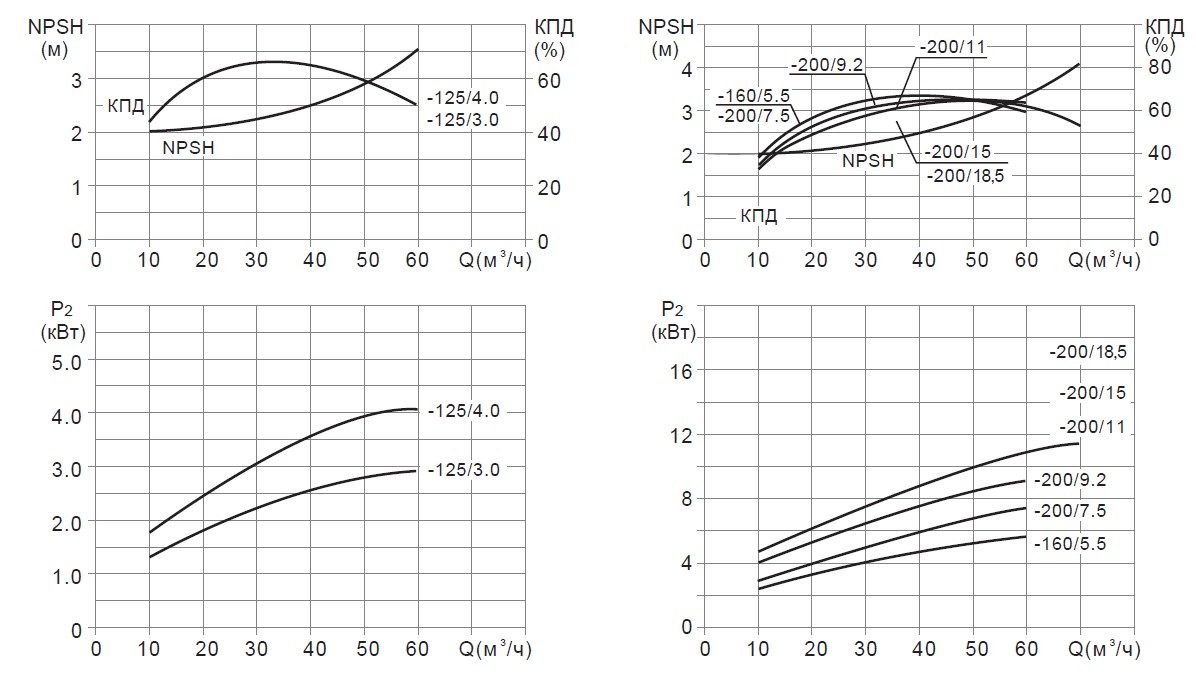

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-50

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-50

Модель	Мощность, Р2 (кВт)	Ток, Iном (А) 380 В / 50 Гц	Вес, (кг)	Габариты с упаковкой
МНС 65-50-125/3	3	6,3	37,5	540х330х425
МНС 65-50-125/4	4	9,6	49,5	540х330х425
МНС 65-50-160/5,5	5,5	11,1	62,5	630х370х495
МНС 65-50-200/7,5	7,5	14,9	73	630х370х495
МНС 65-50-200/9,2	9,2	18,3	82	705х430х560
МНС 65-50-200/11	11	21,2	93	705х430х560
МНС 65-50-200/15	15	28,6	107	705х430х560
МНС 65-50-200/18,5	18,5	34,7	158	765х440х580

ГАБАРИТНЫЕ РАЗМЕРЫ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 65-50

Модель	кВт	E	F	h	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	е-∅S	L1	L2	∅D1	∅k1	∅P1	∅D2	∅K2	∅P2	DNA	DNM
МНС 65-50-125/3.0	3.0	256	455	292	132	160	112	80	70	115	190	240	45	110	100	4-12*18	160	190	185	145	115	165	125	96	65	50
МНС 65-50-125/4.0	4.0	256	491	292	132	160	147	80	70	115	190	240	45	115	140	4-15*20	190	225	185	145	115	165	125	96	65	50
МНС 65-50-160/5.5	5.5	300	541	360	160	200	162	100	70	118	212	264	65	124	140	4-15*20	190	230	185	145	115	165	125	96	65	50
МНС 65-50-200/7.5	7.5	300	579	360	160	200	162	100	70	118	212	264	65	124	140	4-15*20	190	230	185	145	115	165	125	96	65	50
МНС 65-50-200/9.2	9.2	300	615	360	160	200	182	100	70	118	212	264	65	161	140	4-15*20	216	255	185	145	115	165	125	96	65	50
МНС 65-50-200/11	11	300	615	360	160	200	182	100	70	118	212	264	65	161	140	4-15*20	216	255	185	145	115	165	125	96	65	50
МНС 65-50-200/15	15	300	657	360	160	200	182	100	70	118	212	264	65	161	140	4-15*20	216	255	185	145	115	165	125	96	65	50
МНС 65-50-200/18.5	18.5	320	715	360	160	200	255	100	70	118	212	264	65	147	254	4-∅15	254	320	185	145	115	165	125	96	65	50
