Центробежный консольный насос ГРАНПАМП МНС 80-65-XXX, моноблочный, нержавеющая сталь, расход до 130 м3/ч, напор до 72 м.в.с.

Технические характеристики

Расход рабочей среды	40 - 130 м3/ч
Напор	20 - 72 м.в.с.
Температура рабочей среды	до +70°С (до +104ºС)
Максимальное рабочее давление	10 бар
Мощность номинальная, кВт	3,0...18,5
Материал корпуса/рабочего колеса	Сталь нержавеющая 304
Материал торцевого уплотнения	Графит / SiC / EPDM (NBR, Viton)

Применение

Центробежные моноблочные насосы Гранпамп МНС 80-65 с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Центробежный консольный насос ГРАНПАМП МНС 80-65-XXX, моноблочный, нержавеющая сталь, расход до 130 м3/ч, напор до 72 м.в.с..

ОПИСАНИЕ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 80-65

Центробежные моноблочные насосы Гранпамп МНС с гидравлической частью из нержавеющей стали AISI 304 предназначены для перекачивания чистых, химически неагрессивных жидкостей. Данный тип насосов применяется в системах холодного и горячего водоснабжения, кондиционирования, пожаротушения, в системах технического водоснабжения в промышленности.

ГРАНПАМП МНС отличается своими компактными размерами, так как конструкция является моноблочной - ротор электродвигателя одновременно является и валом крыльчатки гидравлической части насоса. Кроме того, гидравлика, выполненная из нержавеющей стали делает насос более легким, а так же дает возможность применять данные насосы на системах ГВС и ХВС. Сменные торцевые уплотнения есть в наличии для оперативного ремонта в случае их выхода из строя

ГРАНПАМП МНС является консольным моноблочным насосом с оптимальным сочетанием цены и качества и применяется в большом количестве в насосных станциях как на системах пожаротушения, так и на водоснабжении промышленных объектов или жилых зданий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 80-65

Присоединение вход	DN80
Присоединение выход	DN65
Условное давление	PN10 бар
Рабочая температура	0…+70°С (+104°C - ОПЦИЯ)
Материал корпуса гидравлической части	Нержавеющая сталь 304
Материал рабочего колеса	Нержавеющая сталь 304
Торцевое уплотнение	Графит / SiC / EPDM (NBR, Viton)
Тип электродвигателя	Асинхронный двухполюсный
Мощность электродвигателя	4,0....30,0кВт
Напряжение питания электродвигателя	3ф/380В/50Гц
Класс изоляции	F
Класс защиты	IP55
Тип присоединения	фланцевое
Опции	Торцевое уплотнение для рабочей температуры +104°С

ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 80-65

Модель	Мощность, P₂ (кВт)	Q, (м³/ч)	40	50	60	70	80	90	100	110	120	130
МНС 80-65-125 / 4,0	4,0	H (м)	19	18	17	15	13	11	9	-	-	-
МНС 80-65-125 / 5,5	5,5		22	21	20	19	18	17	13	12	10	-
МНС 80-65-125 / 7,5	7,5		27	26	25	24	23	22	19	18	15	-
МНС 80-65-125 / 9,2	9,2		30	29	29	28	27	26	24	23	22	19
МНС 80-65-160 / 11	11		36	35	34	33	32	31	30	27	25	22
МНС 80-65-160 / 15	15		44	43	42	40	39	38	37	36	34	32
МНС 80-65-200/ 18,5	18,5		53	52	51	50	49	48	47	45	44	41
МНС 80-65-200 / 22	22		60	59	58	57	56	55	50	49	48	47
МНС 80-65-200/ 30	30		72	72	71	70	69	68	62	61	60	59

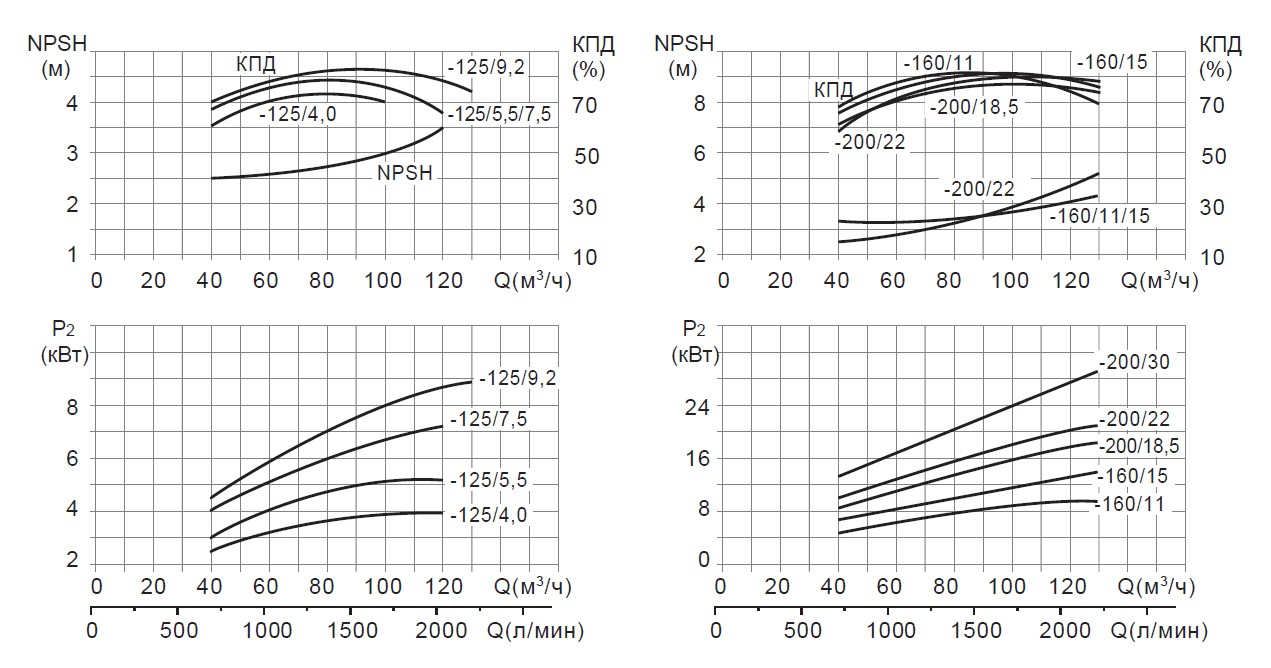

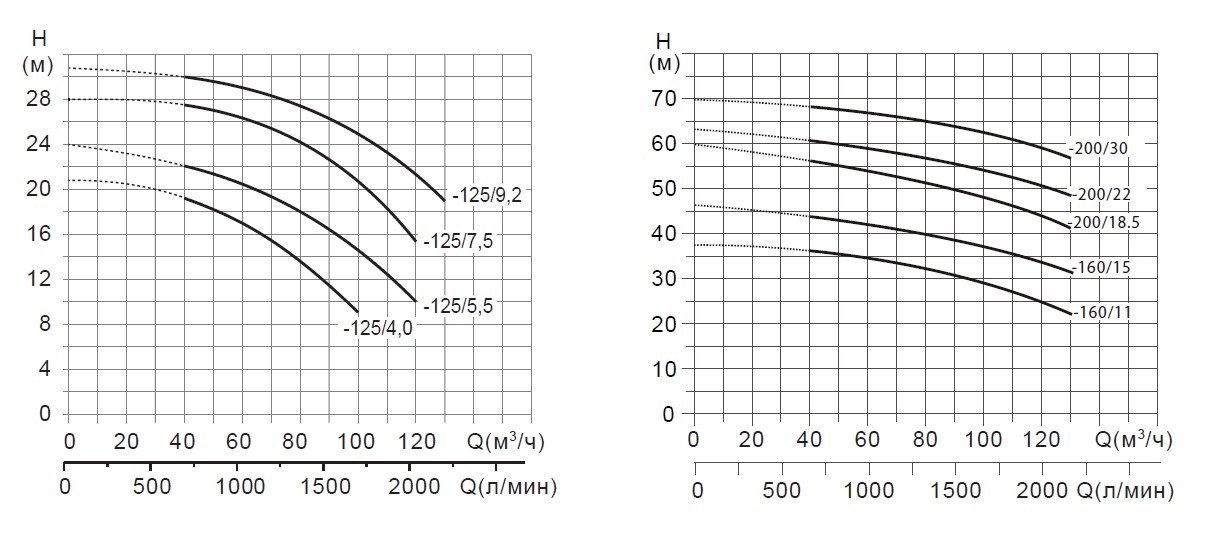

ДИАГРАММЫ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 80-65

ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЯ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 80-65

Модель	Мощность, Р2 (кВт)	Ток, Iном (А) 380 В / 50 Гц	Вес, (кг)	Габариты с упаковкой
МНС 80-65-125/4	4	9,6	49,5	610х330х475
МНС 80-65-125/5,5	5,5	11,1	62,5	610х330х475
МНС 80-65-125/7,5	7,5	14,9	69,5	610х330х475
МНС 80-65-125/9,2	9,2	18,3	80,5	695x380x500
МНС 80-65-160/11	11	21,2	93	695x380x500
МНС 80-65-160/15	15	28,6	107	695x380x500
МНС 80-65-200/18,5	18,5	34,7	158	765x440x580
МНС 80-65-200/22	22	41	192	855x440x600
МНС 80-65-200/30	30	55,4	223	925x480x650

ГАБАРИТНЫЕ РАЗМЕРЫ ЦЕНТРОБЕЖНОГО КОНСОЛЬНОГО НАСОСА ГРАНПАМП МНС 80-65

Модель	Мощность P₂(кВт)	E	F	h	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	e- ∅S	L1	L2	∅ S1	∅ D1	∅ k1	∅P1	∅D2	∅ K2	∅ P2	n	D N A	D N M
МНС 80-65-125/4.0	4.0	256	514	340	160	180	307	100	95	152	212	250	53	105	140	4-∅ 15	190	225	18	200	160	132	185	145	115	4	80	65
МНС 80-65-125/5.5	5.5	256	530	340	160	180	322	100	95	152	212	250	53	113	140	4-∅ 15	190	230	18	200	160	132	185	145	115	4	80	65
МНС 80-65-125/7.5	7.5	256	568	340	160	180	322	100	95	152	212	250	53	113	140	4-∅ 15	190	230	18	200	160	132	185	145	115	4	80	65
МНС 80-65-125/9.2	9.2	256	636	340	160	180	339	100	95	152	212	250	53	175	140	4-∅ 15	216	255	18	200	160	132	185	145	115	4	80	65
МНС 80-65-160/11	11	300	613	360	160	200	339	100	95	152	212	250	53	152	140	4-∅ 15	216	255	18	200	160	132	185	145	115	4	80	65
МНС 80-65-160/15	15	300	655	360	160	200	339	100	95	152	212	250	53	152	140	4-∅ 15	216	255	18	200	160	132	185	145	115	4	80	65
МНС 80-65-200/18.5	18.5	315	717	405	180	225	435	100	95	148	250	290	53	430	-	2-∅ 15	254	354	18	200	160	132	185	145	115	4	80	65
МНС 80-65-200/22	22	356	776	405	180	225	455	100	95	148	250	290	53	169	241	4-∅ 15	279	355	18	200	160	132	185	145	115	4	80	65
МНС 80-65-200/30	30	400	844	425	200	225	508	100	95	148	250	290	53	177	305	4-∅ 18,5	318	386	18	200	160	132	185	145	115	4	80	65
