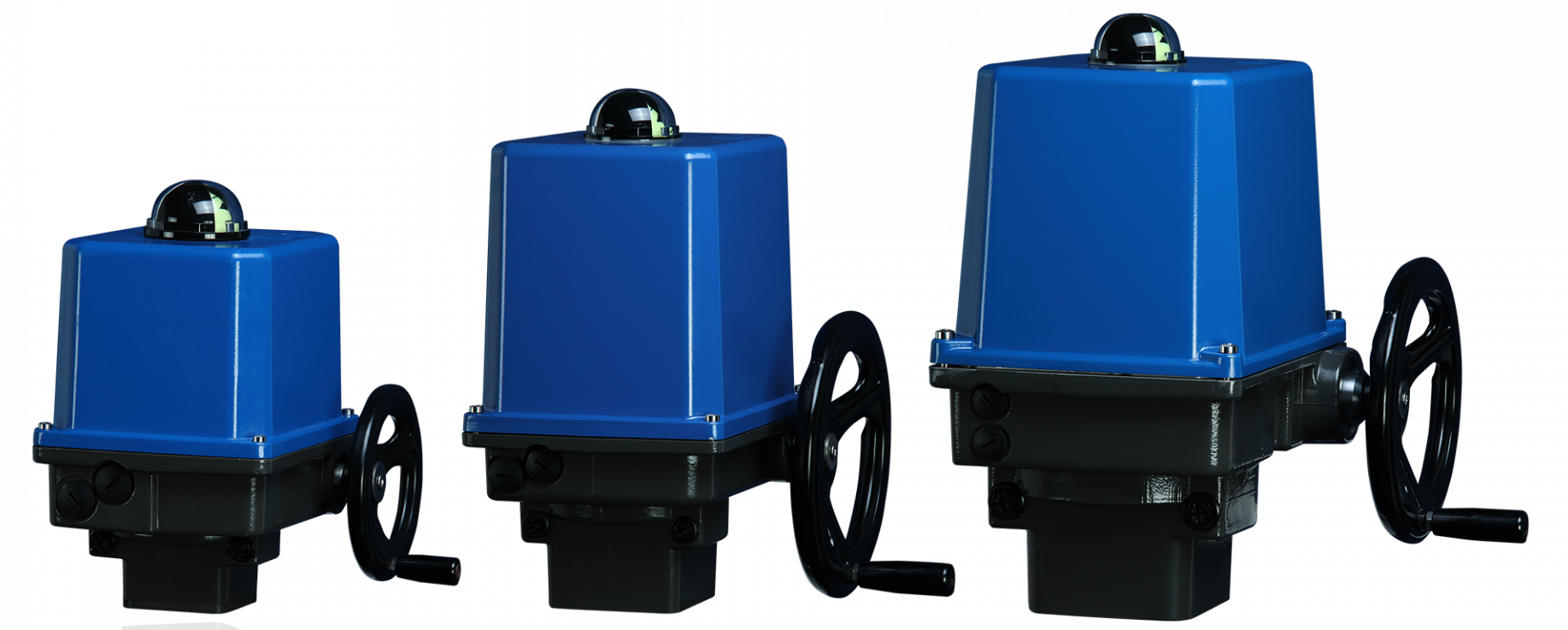

Электропривод четвертьоборотный PS-Automation серия PSQ, 100...2800Нм, IP67, 24/230/380VAC, 24VDC

Технические характеристики

Крутящий момент	65...2 800 Нм
Напряжение питания	24/230/380АС и 24DC
Степень защиты	IP67/68
Рабочая температура	-40....+60°С
Взрывозащита	нет
Управление	трехпозиционное, аналоговое, интеллектуальное

Применение

Четвертьоборотные электроприводы PS-AUTOMATION серии PSQ предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода - PSQ-AMS с местным управлением, протоколами связи profibus/modbus, а так же фукцией безопасности. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -40°С. Компания Академия Тепла устанавливает привода PSQ на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Электропривод четвертьоборотный PS-Automation серия PSQ, 100...2800Нм, IP67/68, 24AC/DC, 1x230VAC, 3x380VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЧЕТВЕРТЬОБОРОТНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSQ

НАЗНАЧЕНИЕ ЧЕТВЕРТЬОБОРОТНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSQ

Для автоматизации управления промышленной арматурой там, где требуется оптимизация крутящего момента и габаритов корпуса. Обеспечивает управление арматурой в соответствии с командами устройств автоматического или дистанционного управления.
В конструкции электроприводов для удобства потребителя предусмотрены: ручной дублер, муфта предельного момента, концевые выключатели крайних положений, концевые выключатели промежуточных положений, устройство, исключающее перемещение выходного вала при прекращении подачи электропитания, устройство, исключающее непроизвольное перемещение ручного дублера, индикатором положения.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЧЕТВЕРТЬОБОРОТНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSQ

Крутящий момент	65....2 800 Нм
Напряжение питания	24 AC/DC, 1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура	–20…+60 °С
Степень защиты	IP67
Наличие взрывозащиты	нет
Тип привода	Запорный/Регулирующий
Управление	Трехпозиционное Аналоговое
Ручной дублёр	Есть, штурвал
Концевые выключатели встроенные	Есть, без снятия сигнала положения
Моментные выключатели, встроенные	Есть, без снятия сигнала положения
ОПЦИИ	Исполнение на -40С Степень защиты IP68 Дополнительные концевые выключатели (2 или 4 шт) Позиционер Интеллектуальный блок управления Блок суперконденсаторов

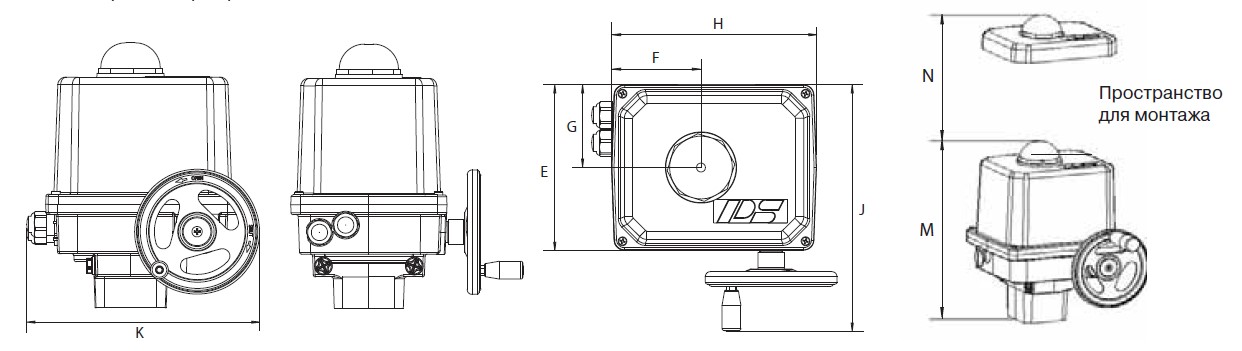

ГАРАБРИТНЫЕ РАЗМЕРЫ ЧЕТВЕРТЬОБОРОТНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSQ

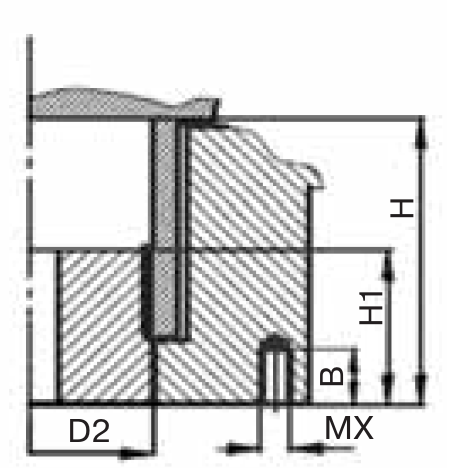

СХЕМА

Тип	Размеры, (мм)								Вес, (кг)
Тип	E	F	G	H	J	K	M	N	D2	H	H1	MX	B
PSQ103	158	196	79	86	263	216	263	161	38	44	35	M6/M8	12/16
PSQ203	186	227	93	96	305	277	355	233	47	60	35	M8/M10	16/20
PSQ503	235	278	109	111	277	328	416	240	66	80	48	M10/M12	18
PSQ703						328						M10/M12	18
PSQ1003						353						M12/M16	18/24

МАРКИРОВКА

PSQ103	230VAC	130Nm	16s	2WE
Модель привода	Напряжение питания	Момент отключения (максимальный момент)	Время поворота на 90°	Дополнительные опции

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЧЕТВЕРТЬОБОРОТНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSQ

Тип	Крутящий момент		ISO-фланец	Время поворота на 90°, (С)				Макс.потребляемая мощность, (кВт)			Масса, (кг)
	мин. (Нм)	макс. (Нм)		~220B	~380B	~24	=24	~220B/24В	~380B	=24
PSQ 103	65	130	F05+F07	8	–	–	8	0,146	–	0,089	7
				16				0,093	0,110	0,072
				32			36	0,081	0,102	0,041
				57			–	0,044	0,062	–
PSQ 203	125	250	F07+F10	20	–	20		0,1	–	0,072	13
				28			–	0,093	0,110	–
				69			60	0,081	0,102	0,041
PSQ 503	250	500	F10/F12	29	40	–	–	0,295	0,295	–	27
				43	60	43		0,100	0,070	0,125
				93			–	0,100	0,144	–
PSQ 703	350	700	F10/F12/ F14*	29	40	–	–	0,295	0,295	–
				43	60	43		0,100	0,070	0,125
				93			–	0,100	0,144	–
PSQ 1003	500	1000	F12/F14	29	–	–	–	0,295	–	–
				43	–	43		0,100	–	0,125
				93			–	0,100	0,144	–

* информация по электроприводам с крутящим моментом до 2800 Нм предоставляется по запросу.

Установка на арматуру

1 – Фланцы EN ISO 5211
2 – Монтажная муфта с выступающим зубцом-индикатором (3) для определения исходной позиции крепления. (Может быть отшлифован при потребности в других ориентациях)
3 – Шестеренчатые зубцы монтажной муфты.
Установить электропривод на арматуру.
Закрутить гайки в диагональной последовательности.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЧЕТВЕРТЬОБОРОТНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSQ

Приводы PSQ не снабжены внутренним выключателем питания . Поэтому необходимо обеспечить главный выключатель питания при монтаже. Этот выключатель должен быть расположен поблизости от устройства и об зательно иметь маркировку главного выключателя питания привода.
Установка также должна выключаться при скачке напр яжения или содержать предохранители в соответствии со стандартом IEC 364-4-41 класса защиты 1 на соединения привода.

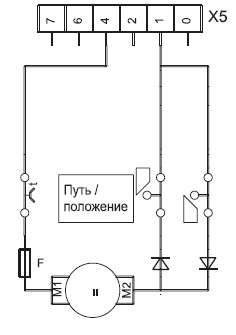

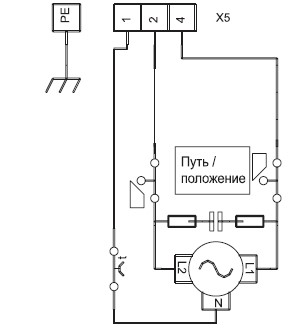

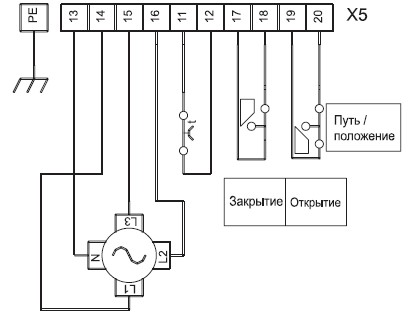

Однофазный перем. ток	Трехфазный ток		12V/24V DC

Дополнительный путевой переключатель	Потенциометр 1	Потенциометр 2	Обогрев

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ/ОПЦИИ ЧЕТВЕРТЬОБОРОТНОГО ЭЛЕКТРОПРИВОДА PS-AUTOMATION PSQ

Для электропитания:	Обознач.	1ф/220В/50Гц	1ф/115В/50Гц	1ф/24В/50Гц	3ф/380В/50Гц	24 В DC
Допол. концевые выключатели с сереб. контактами (стандарт) для уровня сигнала от 100 мA 24-220 В AC/DC	2WE	доступно	доступно	доступно	доступно	доступно
Допол. концевые выключатели с позолоченными контактами для уровня сигнала от 0,1 мA до 100 мА при 1-24 В AC/DC	2WE Gold	доступно	доступно	доступно	доступно	доступно
Допол. моментные выключатели	2DE	доступно	доступно	доступно	доступно	доступно
Одинарный/двойной потенциометр 1 или 2 кОм	PD	доступно	доступно	доступно	доступно	доступно
Позиционер* (сигнал вход/выход 4...20mA или 0...10V)	PSAP	доступно	доступно	1	2	–
Датчик положения * (выходной сигнал 4...20mA)	PSPT	доступно	доступно	доступно	доступно	доступно
Внутренний обогрев 12...36 В AC/DC или 110 - 220 В AC/DC, 8 Вт	HR	доступно	доступно	доступно	доступно	доступно
Блок локального управления (на англ. яз)	PSC	доступно	доступно	доступно	2	–
Защита от коррозии (включая внутренний обогрев HR)	К2	доступно	доступно	доступно	доступно	доступно
Степень защиты	EN60529	IP 68 (глубина воды 6 м, 72 часа)
Хладостойкое исполнение (от -40°C до +60°C)		230 В AC 1~ (в других вариантах по запросу)
