Датчик положения (обратной связи) 4...20mA, CAMOZZI серия CC500, -40....+80°C, IP67, для пневмоприводов

Технические характеристики

Тип соединения	2-х проводное
Тип привода	линейный/поворотный
Выходной сигнал	4...20mA
Рабочая температура	-40....+80°С
Тип защиты	IP67
Взрвозащита	есть

Применение

CAMOZZI СС500 это датчик положения клапана двухпроводного типа, который выдаёт сигнал 4 ч 20 мА пропорционально положению клапана. Датчик положения устаналивается как на линейный, так и на поворотный пневмопривод. датчик обратной связи может быть дополнен механическими концевыми выключателями, а для повортных пневмоприводов - еще и визуальным индикатором положения. Степень защиты CAMOZZI CC500 - IP67. В качесвте опции возможно исполнение во взрывозащите Ех db IIC Т5/Т6 Gb и Ех tb IIIC T85°С/Т100°С Db. Датчик положения производится в коллобрации с компанией Tissin (модель TS500)

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Датчик положения (обратной связи) 4...20mA, CAMOZZI серия CC500, -40....+80°C, IP67, для линейных и поворотных пневмоприводов, аллюминий или нержавеющая сталь

ОПИСАНИЕ ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500

ПРИНЦИП ДЕЙСТВИЯ ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500


?		При изменении положения штока клапана главная шестерня главного вала поворачивается с помощью соединенного с ней рычага, что приводит к изменению сопротивления потенциометра. Изменение сопротивления пропорционально изменяет силу тока в цепи, и эта информация передается в калибратор или систему управления технологическим процессом.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500

Модель	СС500	СС510/CC515
Тип соединения	2-проводное
Входное напряжение	9...28 В постоянного тока
Выходной сигнал	4...20mA
Степень защиты	IP67
Взрывозащита	нет	Ех db IIC Т5/Т6 Gb и Ех tb IIIC T85°С/Т100°С Db
Кабельный ввод	2ЧNPT1/2, G1/2, M20
Линейность	±1% F.S.
Гистерезис	±0.2% F.S.
Чувствительность	±0.2% F.S.
Температура окружающей среды	-40°C...+70/80°C
Материал	Алюминиевое литьё	Алюминиевое литьё/Нержавеющая сталь
Вес	0,6 кг	1,4 / 3,3 кг
ОПЦИИ	Механические концевые выключатели Механические концевые выключатели и визуальный индикатор положения* Встроенные концевые выключатели, с цифровым дисплеем

МАРКИРОВКА ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500

СС5	00	R	2	1	0
МОДЕЛЬ
	ИСПОЛНЕНИЕ
	00 = стандарт 10 = взрывозащита, корпус - алюминий 15 = взрывозащита, корпус - нерж.сталь
		ТИП ПРИВОДА
		R= поворотный L = линейный
			КАБЕЛЬНЫЙ ВВОД
			1=NPT1/2 2 = M20Ч1.5 3 = G1/2
				ТИП СОЕДИНЕНИЯ
				ЛИНЕЙНЫЙ 1= 10...70мм 2= 70...150мм ПОВОРОТНЫЙ 5= присоединение NAMUR
					ОПЦИИ
					0=Без опций, с цифровым дисплеем 3 = Встроенные концевые выключатели и визуальный индикатор положения* 4 = Встроенные концевые выключатели, с цифровым дисплеем * Опция доступна только для версий CC500R

ОСНОВНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

Привод линейного действия	Привод поворотного действия

* - монтажные комплекты поставляются отдельно

Датчик положения (обратной связи) 4...20mA, CAMOZZI серия CC500, -40....+80°C, IP67, для пневмоприводов

Заявка на оборудование

Обязательные поля

Дополнительные поля

Датчик положения (обратной связи) 4...20mA, CAMOZZI серия CC500, -40....+80°C, IP67, для линейных и поворотных пневмоприводов, аллюминий или нержавеющая сталь

ОПИСАНИЕ ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500

МАРКИРОВКА ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500

ОСНОВНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

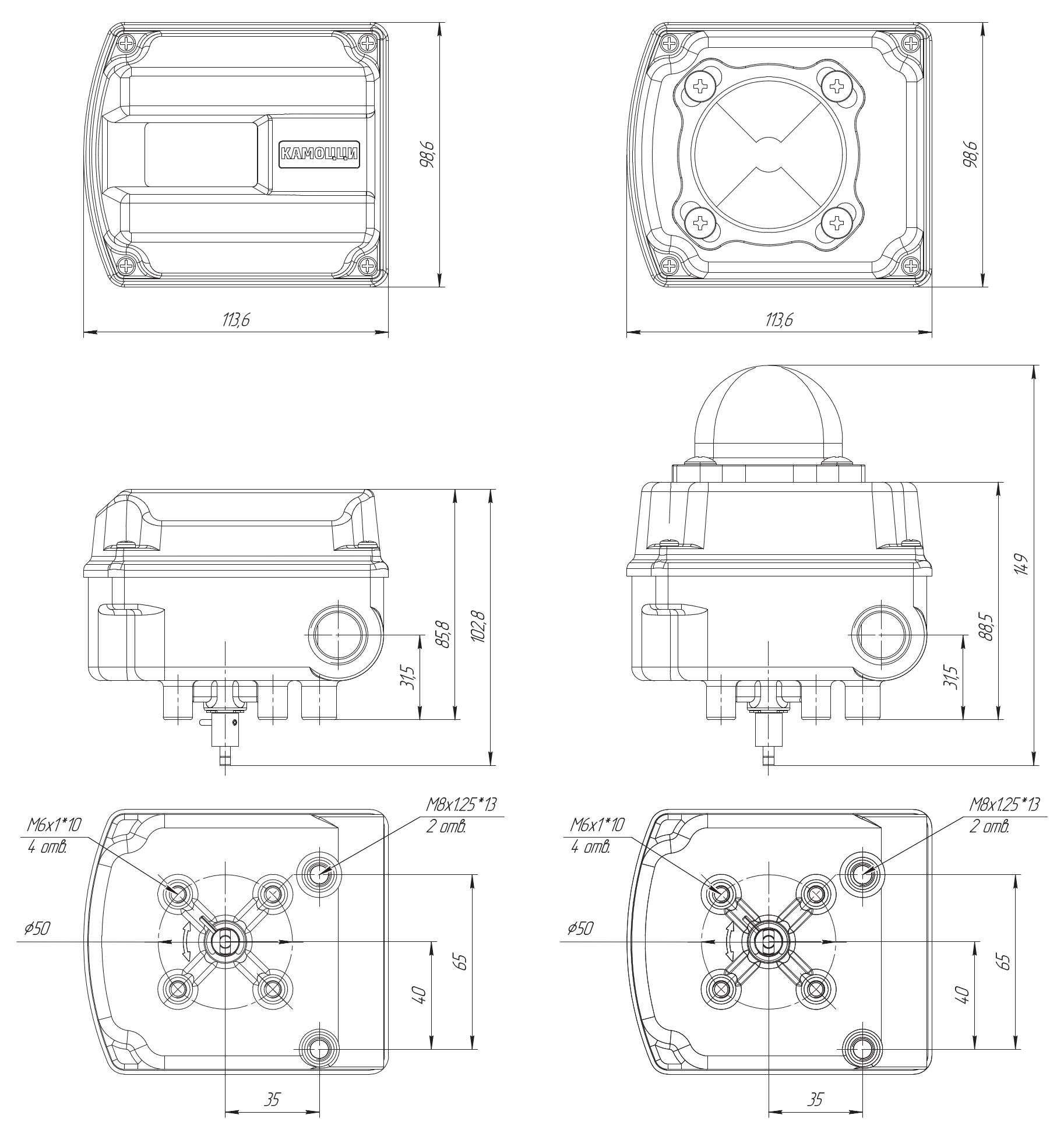

ГАБАРИТНЫЕ РАЗМЕРЫ ДАТЧИКА ПОЛОЖЕНИЯ (ДАТЧИКА ОБРАТНОЙ СВЯЗИ) CAMOZZI CC500
