Дисковый поворотный завтор с электроприводом, АДЛ, ABRA, АРХИМЕД, HELI, DN25...1200, PN10-40, чугун, углеродистая или нержавеющая сталь

Технические характеристики

Условный диаметр	25...1200 мм
Условное давление	10...40 бар
Рабочая температура	-40...+315°С
Тип привода	любой, электропривод
Тип присоединения	Фланцевое, межфланцевое, сварное

Применение

Дисковый затвор с электроприводом предназначен для автоматизации технологический процессов по перекрытию потока рабочей среды. Дисковый затвор с пневмоприводом применяется для перекрытия потоков пара, воды, а так же любых других агрессивных и не агрессивных сред. В зависимости от требований может быть изготовлен из чугуна, углеродистой или нержавеющей стали. Широкий выбор манжет по диску - от EPDM до PTFE или металлического седла позволяют использовать затворы на различный средах, в том числе и сыпучих. Электропривод имеет большое количество различный исполнений как по напряжению, так и по управлению и защите. Большое количество вариантов исполнений электроприводов дают широкий спект возможностей как по автоматизации, так и по отслеживанию технологических процессов.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

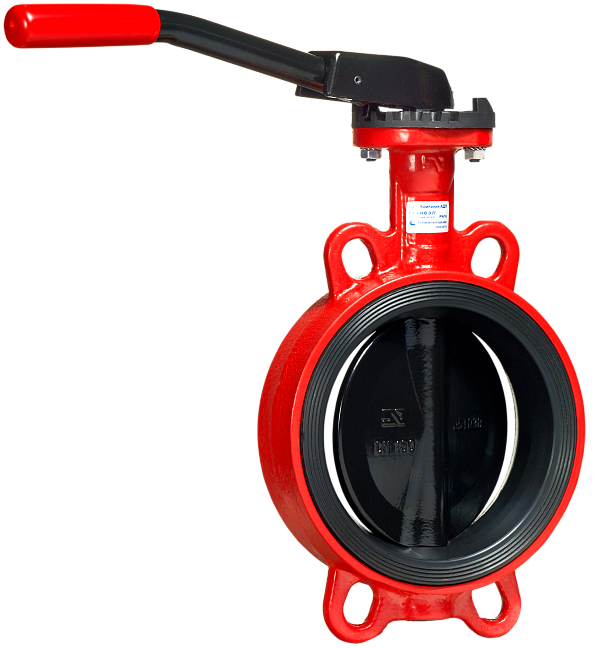

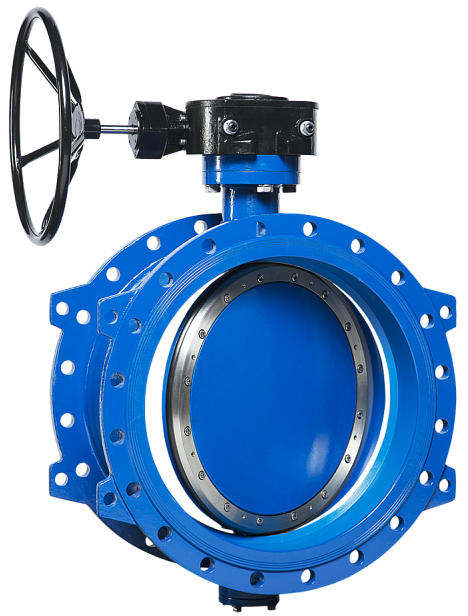

Дисковый затвор с электроприводом, АДЛ, ABRA, АРХИМЕД, HELI, DN25...1200, PN10-40, чугун, углеродистая и нержавеющая сталь, фланцевый, межфланцевый, резьбовые проушины или под приварку

ОПИСАНИЕ ДИСКОВОГО ЗАТВОРА С ЭЛЕКТРОПРИВОДОМ

Дисковый затвор с пневмоприводом предназначен для автоматизации технологический процессов по перекрытию потока рабочей среды. Дисковый затвор с пневмоприводом применяется для перекрытия потоков пара, воды, а так же любых других агрессивных и не агрессивных сред. В зависимости от требований может быть изготовлен из чугуна, углеродистой или нержавеющей стали. Широкий выбор манжет по диску - от EPDM до PTFE или металлического седла позволяют использовать затворы на различный средах, в том числе и сыпучих. Электропривод имеет большое количество различный исполнений как по напряжению, так и по управлению и защите. На малые крутящие моменты, необходимые для поворота шарового крана применяются четвертьоборотные электроприводы, для шаровых кранов с большим крутящим моментом применяются многооборотные электроприводы с четвертьоборотным редуктором. Различные варианты исполнений электроприводов по напряжению питания - от 24 AC/DC до 3ф/380В/50Гц. Врывозащищенное и общепромышленное исполнение и широкий спект дополнительный блоков систем диспетчеризации и управления. Такое большое количество вариантов исполнений электроприводов дают широкий спект возможностей как по автоматизации, так и по отслеживанию технологических процессов. Компания Академия Тепла обладая большим опытом сама производит сборку шаровых кранов с электропрвиодом под требования заказчика, сочетая различные варианты шаровых кранов, электроприводов и требуемых к ним аксесуаров.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДИСКОВОГО ЗАТВОРА С ЭЛЕКТРОПРИВОДОМ

Присоединение	DN 25...1200 мм
Условное давление	PN 10....40 бар
Рабочая температура	–60…+315°С
Направление потока среды	любое
Класс герметичности	А
Взрывозащита	есть, по ТР ТС 012
Материальное исполнение корпуса	чугун углеродистая сталь нержавеющая сталь специальные сплавы футерованные эластомерами

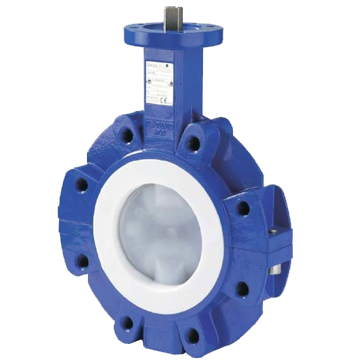

Материальное исполнение диска	чугун с эпоксилным покрытием чугун с покрытием EPDM нержавеющая сталь 316 и аналоги аутестичная нержавеющая сталь 904L и аналоги DUPLEX и SUPER DUPLEX Футерованные эластомерами PFA/PTFE
Седловое уплотнение	EPDM NBR FKM FLUCAST ECH/SILICONE PTFE МЕТАЛЛИЧЕСКОЕ СЕДЛО
Тип присоединения	резьбовые проушины сварное фланцевое межфланцевое

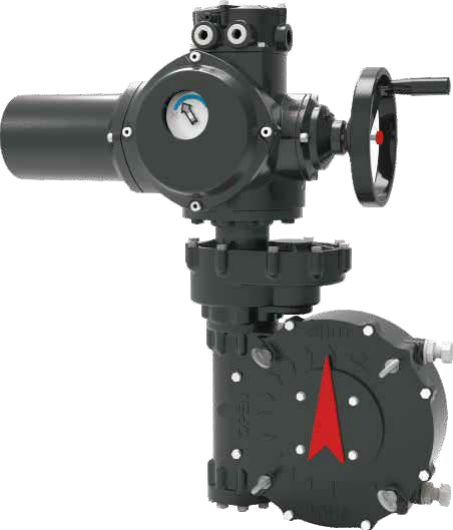

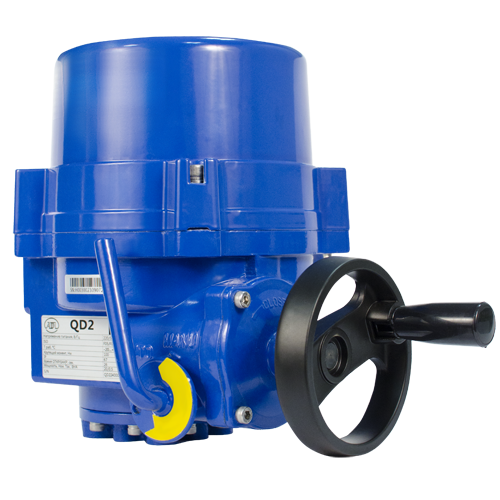

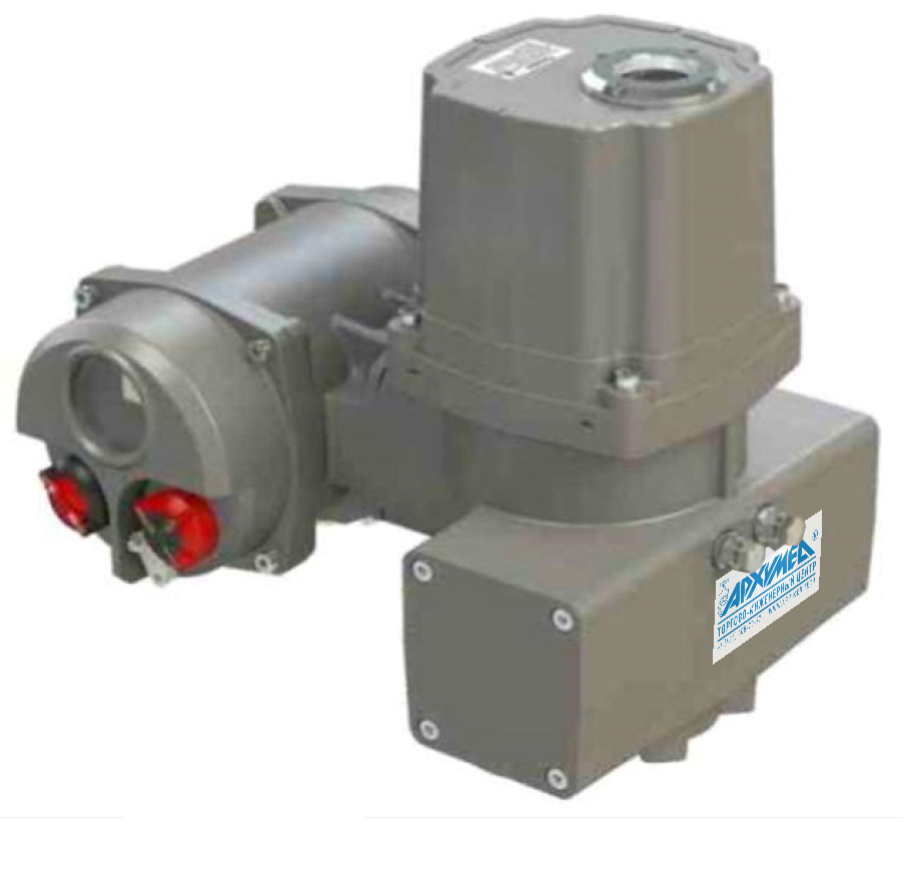

Тип электропривода	четвертьоборотный многооборотный

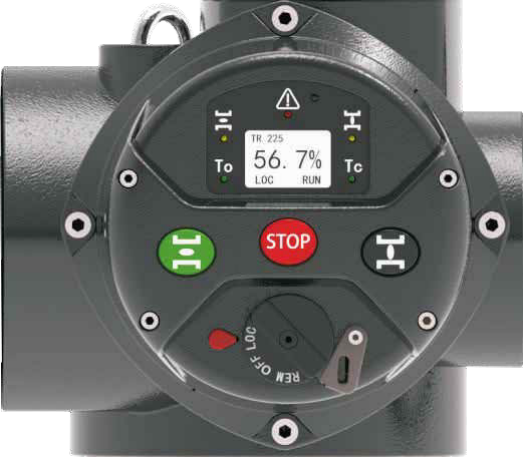

Опции	взрывозащищенное исполнение местный пульт управления протоколы связи ModBus, Profibus, HART блок АКБ для возврата в закрытое положение пружинный блок безопасности исполнения на температуры окружающего воздуха от -60 до +150°С Исполнение по классу защиты IP68 ИНтеллектуальное исполнение шкафы управления

СТРУКТУРА ВЫБОРА ДИСКОВОГО ЗАТВОРА С ЭЛЕКТРОПРИВОДОМ

ниже представленные варианты не ограничивают выбор и показывают исключительно варианты исполенений. По заданию Покупателя, компания Академия Тепла , произведет подбор и сборку наиболее оптимального варианта. ЛЮБОЙ дисковый поворотный затвор сочетается с ЛЮБЫМ пневмоприводоми, который можно укомплектовать ЛЮБЫМ дополнительным элементом. Для правильного подбора оборудования обращайтесь в компанию Академия Тепла

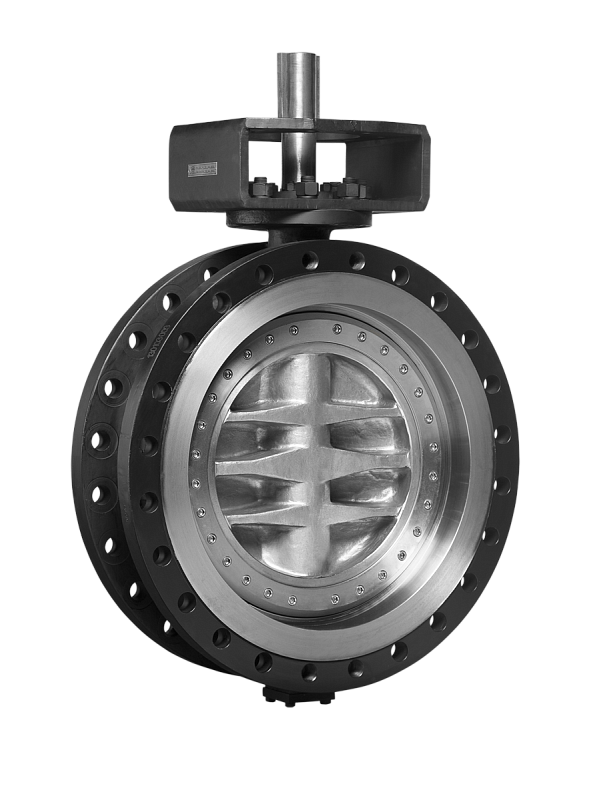

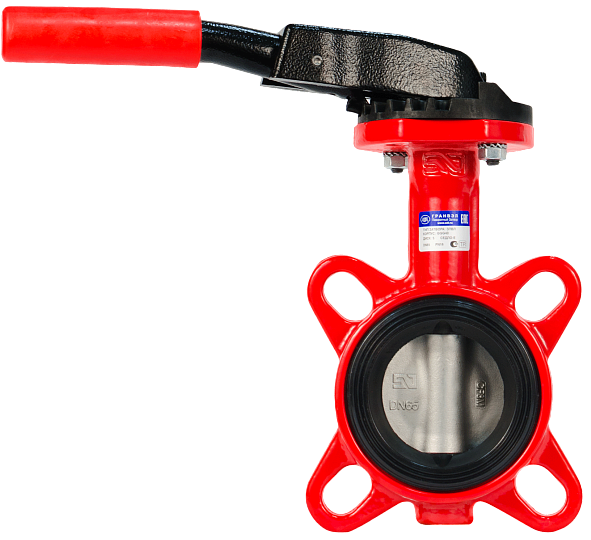

Диковый поворотный затвор

корпус/диск*

Пневмопривод

Дополнительные элементы

чугун (углеродистая сталь)/чугун
