Drastar серия DR110

Технические характеристики

Условный диаметр	15...150 мм
Условное давление	8...20 бар
Рабочая температура	от -40 до 70°С
Тип присоединения	резьбовое

Применение

Серия DR110, с коэффициентом пропускной способности Cv 5.0 – это магистральный регулятор понижающий давление на выходе до 20 бар, разработанный специально для высоких потоков. Серия имеет хорошие характеристики при работе с коррозионно- опасными газами и жидкостями, с чистыми жидкостями и газами во всех отраслях промышленности. Максимальное входное давление до 250 бар. Массивный корпус может иметь резьбы 3/4 ″ или 1 ″ NPT. Дополнительно может быть оснащён кронштейном для крепления на панель или встроенным сбросным клапаном.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

РЕГУЛЯТОРЫ НА БОЛЬШОЙ РАСХОД

Серия DR110, с коэффициентом пропускной способности Cv 5.0 – это магистральный регулятор понижающий давление на выходе до 20 бар, разработанный специально для высоких потоков. Серия имеет хорошие характеристики при работе с коррозионно- опасными газами и жидкостями, с чистыми жидкостями и газами во всех отраслях промышленности. Максимальное входное давление до 250 бар. Массивный корпус может иметь резьбы 3/4 ″ или 1 ″ NPT. Дополнительно может быть оснащён кронштейном для крепления на панель или встроенным сбросным клапаном.

Каждый регулятор собран, очищен, проверен и упакован в специально чистом помещении с регистратором гелия, анализатором утечек, ультразвуковой очисткой и т.д.

ВАЖНО! Для продления срока службы регулятора обязательно использование фильтра (газ: 7-15 мкм, вода 15-80 мкм). В ином случае грязная среда может стать причиной поломки.

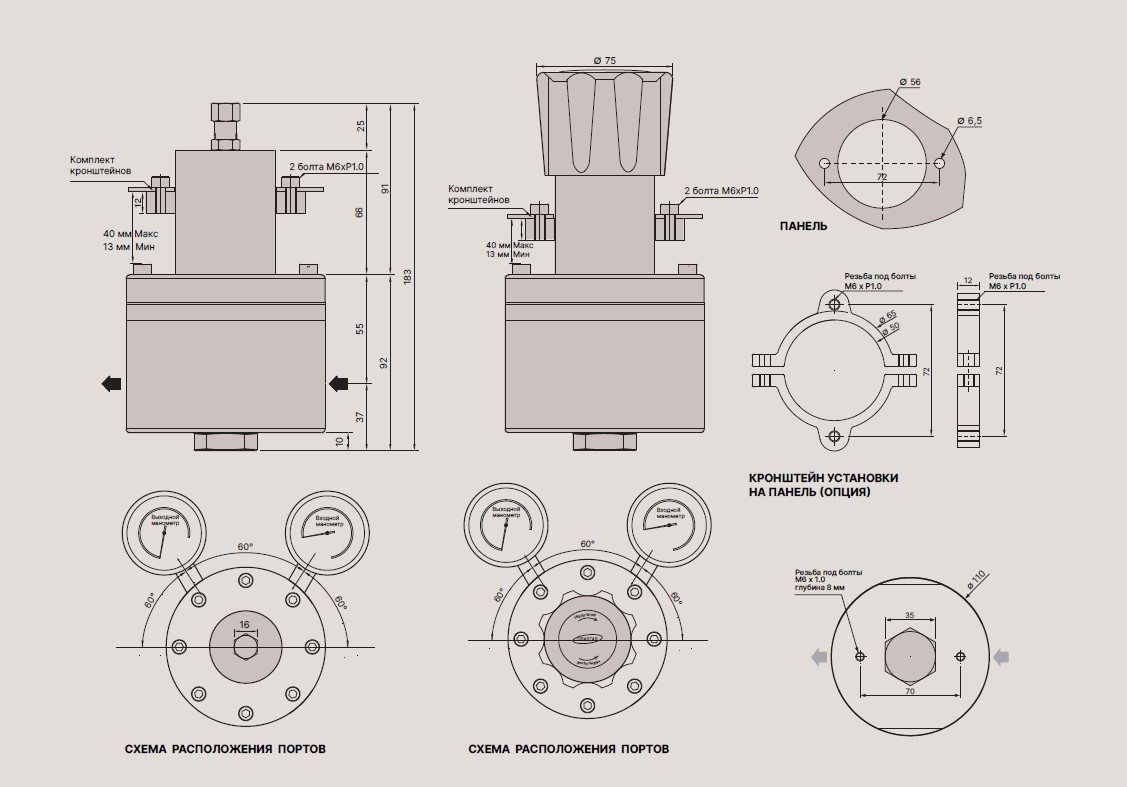

УСТАНОВОЧНЫЕ РАЗМЕРЫ

МАТЕРИАЛЫ И СВОЙСТВА

Корпус	Нержавеющая сталь 316L, никелированная латунь
Крышка корпуса	AL2024
Мембрана	Teflon® / Viton
Клапан	Нержавеющая сталь 316L
Пружина клапана	Нержавеющая сталь 316L
Седло клапана	Teflon®
Входное давление	До 250 бар
Рабочая температура	От -40^oС до +70^oС (по умолчанию)
Расход	Cv=5 (Стандарт)
Натекание	Не более 2х10^-5 атм х см³/сек по гелию

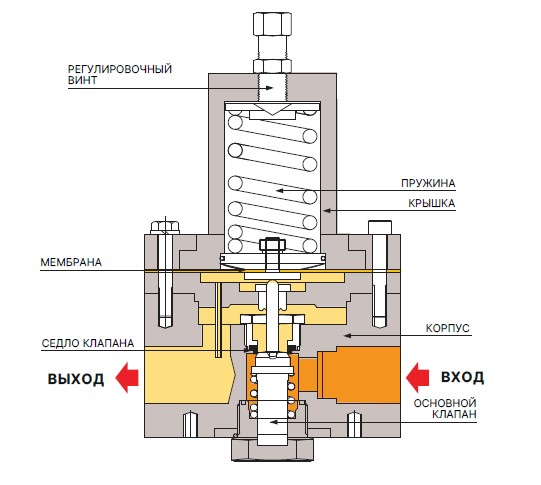

ФУНКЦИОНАЛЬНАЯ СХЕМА

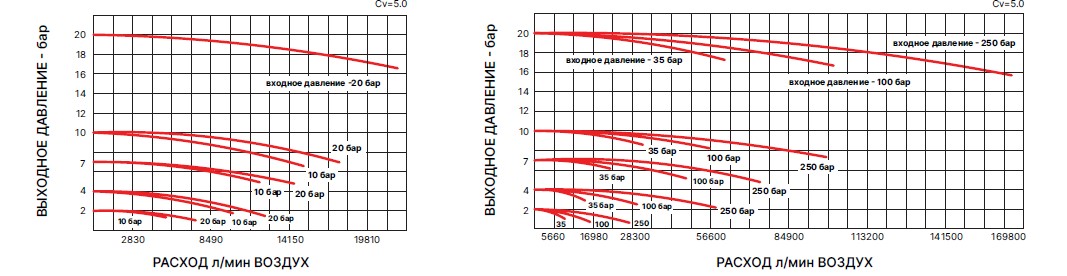

КРИВЫЕ РАСХОДА

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

DR110	СЕРИЯ DR110 = винт DR115 = рукоятка
S	МАТЕРИАЛ КОРПУСА S = нержавеющая сталь 316L (250 бар) B = никелированная латунь (100 бар)
L	ВХОДНОЕ ДАВЛЕНИЕ L= до 42 бар S = до 150 бар H = до 250 бар
002	ВЫХОДНОЕ ДАВЛЕНИЕ 002 = до 2 бар 004 = до 4 бар 007 = до 7 бар 010 = до 10 бар 020 = до 20 бар
C	КОНФИГУРАЦИЯ ПОРТОВ M = 4-порта C = 4 порта
N	ТИП ПОДСОЕДИНЕНИЯ N = NPT
1	РАЗМЕРЫ ПОДСОЕДИНЕНИЙ 2 = 3/4" 3 = 1" Порты под манометры NPT 1/4"
F2	ТИП ФЛАНЦА F2 = 20К фланец F3 = 30К фланец
H1	ВЫСОКАЯ ТЕМПЕРАТУРА H1 = до 120 °C H2 = до 250 °C
	ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ GAUGE = в сборе c манометрами

Рекомендации по применению

Каждый регулятор разработан и собран с учетом требований безопасности и удобства эксплуатации. Однако, безопасность, эффективность и срок службы можно значительно продлить, если использовать регуляторы на диапазон давления и расхода 25-75% от предельных значений выбранной модели.
