Drastar серия DR70

Технические характеристики

Условный диаметр	15...150 мм
Условное давление	420 бар
Рабочая температура	от -40 до 70°С
Тип присоединения	резьбовое

Применение

Регуляторы давления серии DR70 со стандартной 3/4” NPT и BSP или 1” резьбой походят для магистральных и технологических трубопроводов с высокими потоками жидкости или газа. Сбалансированный нержавеющий клапан и отдельная измерительная камера позволяет сохранять выходное давление постоянным и не зависящим от давления на входе. Корпус регулятора выполнен из латуни или нержавеющей стали 316L и имеет две модификации – на низкое до 70 бар и высокое до 350 бар выходное давление (исполнение SH).

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

РЕГУЛЯТОРЫ НА БОЛЬШОЙ РАСХОД

ВАЖНО! Для продления срока службы регулятора обязательно использование фильтра (газ: 7-15 мкм, вода 15-80 мкм). В ином случае грязная среда может стать причиной поломки.

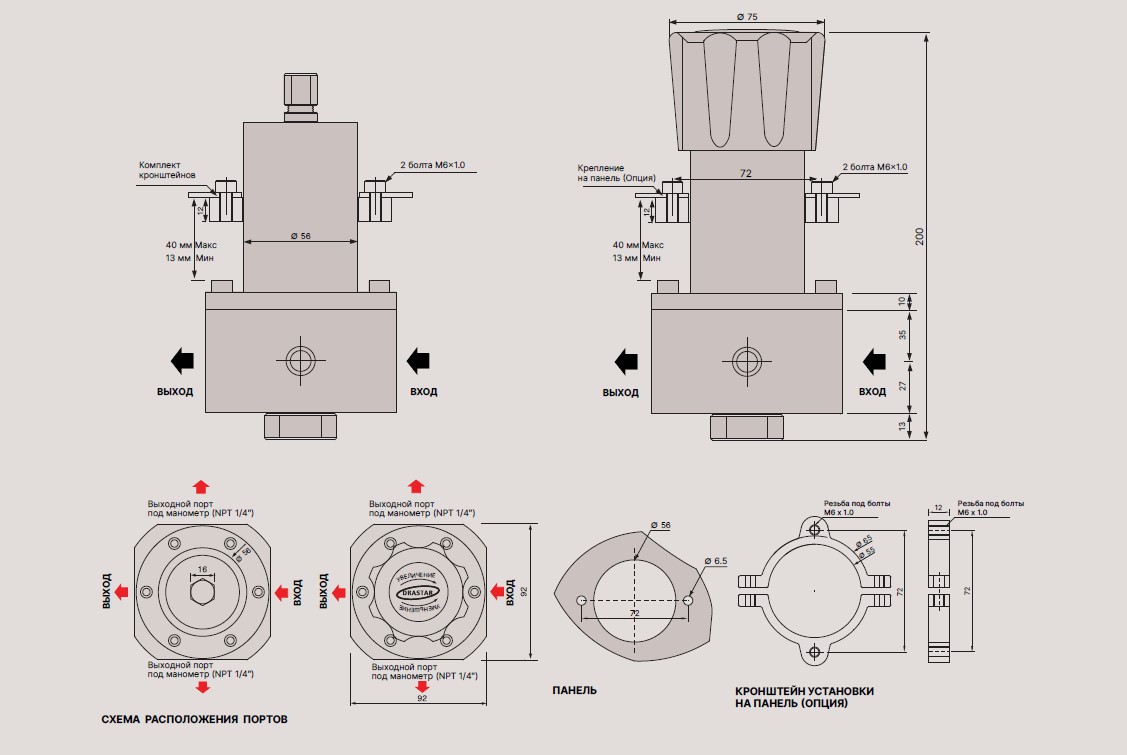

УСТАНОВОЧНЫЕ РАЗМЕРЫ

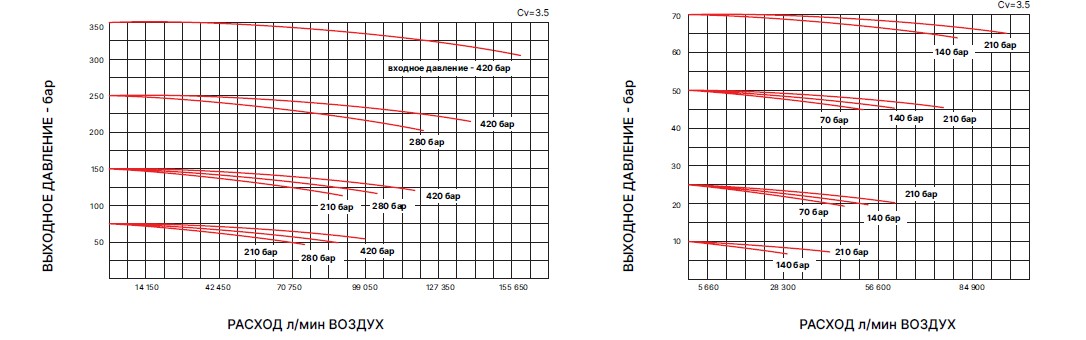

КРИВЫЕ РАСХОДА

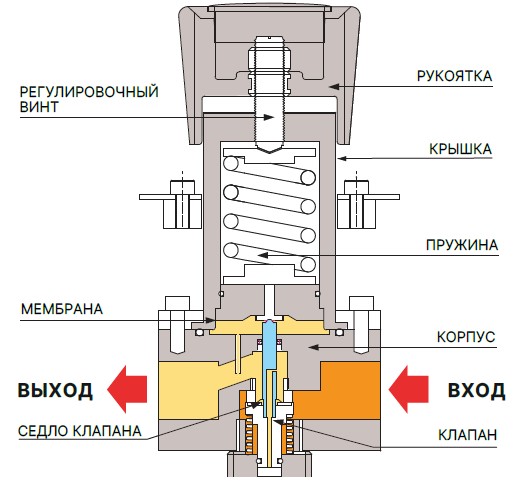

ФУНКЦИОНАЛЬНАЯ СХЕМА

МАТЕРИАЛЫ И СВОЙСТВА

Корпус	Никелированная латунь, нержавеющая сталь 316L
Крышка корпуса	Никелированная латунь (нержавеющая сталь 316L опция)
Клапан	Нержавеющая сталь 316L
Пружина клапана	Нержавеющая сталь 316L
Седло клапана	Teflon® (Vespel для опции SH)
Расход	Cv= 3.5
Натекание	Не более 2x10?? атм x см³/сек по Гелию
Температура	От -40°С до 70°C (по умолчанию)
Мембрана	Нержавеющая сталь 316L
Максимальное входное давление	420 бар

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

DR70	СЕРИЯ
1	УПРАВЛЕНИЕ 1 = болт 2 = рукоятка
S	МАТЕРИАЛ КОРПУСА S = нержавеющая сталь 316L,200 бар B = никелированная латунь, 100 бар SH = нержавеющая сталь 316L , 420 бар
P	СЕДЛО КЛАПАНА P = Teflon V = Vespel Для SH по умолчанию Vespel
010	ВХОДНОЕ ДАВЛЕНИЕ 010 = до 10 бар 025 = до 25 бар 050 = до 50 бар 070 = до 70 бар 150* = до 150 бар 250* = до 250 бар 350* = до 350 бар * Только серия SH (входное давление 420 бар)
NP	РЕЗЬБА ПОРТОВ NP = NPT BS = BSP
2	РАЗМЕРЫ ПОРТОВ 1 = 1/2" 2 = 3/4" 3 = 1" Порты под манометры NPT 1/4"
V	СБРОСНОЙ КЛАПАН V = сбросной перепускной клапан Опция сбросного перепускного клапана (V) не применима для высокого давления 150 бар/250 бар/350 бар по соображениям безопасности.
H1	ВЫСОКАЯ ТЕМПЕРАТУРА H1 = до 120 °C H2 = до 250 °C
	ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ GAUGE = в сборе c манометрами LT = на низкую температуру -60...+70 °C

Рекомендации по применению

Каждый регулятор разработан и собран с учетом требований безопасности и удобства эксплуатации. Однако, безопасность, эффективность и срок службы можно значительно продлить, если использовать регуляторы на диапазон давления и расхода 25-75% от предельных значений выбранной модели.
