Регулирующий клапан ГРАНРЕГ КМ124Р, двухходовой, латунный, DN15...65, PN16, Тмакс +160 °С, резьбовой

Технические характеристики

Условный диаметр	15...65 мм
Условное давление	16 бар
Kvs клапана	4,0...63,0 м3/ч
Температура среды	-20....+160°С
Класс герметичности	VI
Тип присоединения	Резьбовое
Тип управления	электропривод, пневмопривод, штурвал

Применение

ГРАНРЕГ КМ124Р является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом. ГРАНРЕГ КМ124Р предназначен для регулирования расхода жидкостей или газов с температурой до +160 °С. Клапаны КМ124Р с рабочей температурой до 160 °С имеют мягкое седловое уплотнение, что обеспечивает клапану класс герметичности VI. Регулирующие клапаны КМ124Р комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводами СМАРТГИР ЭП/СМП/LA, а так же пневмоприводами СМАРТГИР ПП.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
FN01B615582	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП0,7 - 220 Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	40858.59 ₽	уточняйте
FN01B657107	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП1,6 - 220 Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	43133.70 ₽	уточняйте
FN01B605160	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП0,7 - 220 Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=14бар tmax = 160oC	20	40858.59 ₽	уточняйте
FN01B750017	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП1,6 - 220 Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=14бар tmax = 160oC	20	44443.47 ₽	уточняйте
FN01B605161	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП0,7 - 220 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=8бар tmax = 160oC	25	43237.03 ₽	уточняйте
FN01B657106	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП1,6 - 220 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=14бар tmax = 160oC	25	45512.14 ₽	уточняйте
FN01B624321	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП2,7 - 220 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=16бар tmax = 160oC	25	48545.96 ₽	уточняйте
FN01B624322	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП0,7 - 220 Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=3 бар tmax = 160oC	32	44794.77 ₽	уточняйте
FN01B605162	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП2,7 - 220 Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=12 бар tmax = 160oC	32	50104.69 ₽	уточняйте
FN01B638599	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП4 - 220 Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=16 бар tmax = 160oC	32	76804.82 ₽	уточняйте
FN01B605163	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП2,7 - 220 Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=10 бар tmax = 160oC	40	51990.12 ₽	уточняйте
FN01B638601	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП4 - 220 Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=16 бар tmax = 160oC	40	78691.23 ₽	уточняйте
FN01B624233	ГРАНРЕГ КМ124Р - 050 - 40,0 / СМП2,7 - 220 Клапан регулирующий Ду50 Ру 16 р/р ΔРmax=10бар tmax = 160oC	50	57894.40 ₽	уточняйте
FN01B637470	ГРАНРЕГ КМ124Р - 050 - 40,0 / СМП4 - 220 Клапан регулирующий Ду50 Ру 16 р/р ΔРmax=16бар tmax = 160oC	50	84595.51 ₽	уточняйте
FN01B641088	ГРАНРЕГ КМ124Р - 065 - 63,0 / СМП4 - 220В Клапан регулирующий Ду65 Ру 16 р/р ΔРmax=11бар tmax = 160oC	65	102144.01 ₽	уточняйте
FN01B640956	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП0,7А - 220В Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	51478.42 ₽	уточняйте
FN01B702751	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП1,6А - 220В Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	59973.69 ₽	уточняйте
FN01B641235	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП0,7А - 220В Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=16бар tmax = 160oC	20	51478.42 ₽	уточняйте
FN01B702752	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП1,6А - 220В Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=16бар tmax = 160oC	20	59973.69 ₽	уточняйте
FN01B633246	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП0,7А - 220 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=8бар tmax = 160oC	25	53855.87 ₽	уточняйте
FN01B702757	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП1,6А - 220 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=16бар tmax = 160oC	25	62347.21 ₽	уточняйте
FN01B640925	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП2,7A - 220В Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=12,0бар tmax = 160oC	32	62240.93 ₽	уточняйте
FN01B635493	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП2,7А - 220 Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=10бар tmax = 160oC	40	64127.35 ₽	уточняйте
FN01B735360	ГРАНРЕГ КМ124Р - 050 - 40,0 / СМП4А - 220В Клапан регулирующий Ду50 Ру 16 р/р ΔРmax=16бар tmax = 160oC	50	102186.33 ₽	уточняйте
FN01A637904	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП0,7 - 24В Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	40099.89 ₽	уточняйте
FN01A705757	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП 1,6 - 24В Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	43133.70 ₽	уточняйте
FN01A637910	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП0,7 - 24В Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=14бар tmax = 160oC	20	40099.89 ₽	уточняйте
FN01A726101	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП1,6 - 24В Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=16бар tmax = 160oC	20	43133.70 ₽	уточняйте
FN01A640527	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП0,7 - 24В Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=12 бар tmax = 160oC	25	42478.33 ₽	уточняйте
FN01A637911	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП2,7 - 24В Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=16бар tmax = 160oC	25	50214.90 ₽	уточняйте
FN01A640528	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП0,7 - 24В Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=7,5бар tmax = 160oC	32	44036.07 ₽	уточняйте
FN01A637914	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП2,7 - 24В Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=12,0бар tmax = 160oC	32	51773.63 ₽	уточняйте
FN01A641081	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП2,7 - 24В Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=13бар tmax = 160oC	40	53659.06 ₽	уточняйте
FN01A640524	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП4 - 24В Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=16бар tmax = 160oC	40	85669.11 ₽	уточняйте
FN01A641082	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП2,7 - 24В Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=13бар tmax = 160oC	40	53659.06 ₽	уточняйте
FN01A640525	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП4 - 24В Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=16бар tmax = 160oC	40	85669.11 ₽	уточняйте
FN01A640526	ГРАНРЕГ КМ124Р - 065 - 63,0 / СМП4 - 24В Клапан регулирующий Ду65 Ру 16 р/р ΔРmax=11бар tmax = 160oC	65	109122.87 ₽	уточняйте
FN01A637954	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП0,7А - 24 Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	47684.92 ₽	уточняйте
FN01A661810	ГРАНРЕГ КМ124Р - 015 - 4,0 / СМП1,6А - 24 Клапан регулирующий Ду15 Ру 16 р/р ΔРmax=16бар tmax = 160oC	15	54209.15 ₽	уточняйте
FN01A637955	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП0,7А - 24 Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=16бар tmax = 160oC	20	47684.92 ₽	уточняйте
FN01A665829	ГРАНРЕГ КМ124Р - 020 - 6,3 / СМП1,6А - 24В Клапан регулирующий Ду20 Ру 16 р/р ΔРmax=16бар tmax = 160oC	20	59973.69 ₽	уточняйте
FN01A659363	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП0,7A - 24 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=10бар tmax = 160oC	25	50063.36 ₽	уточняйте
FN01A662943	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП1,6A - 24 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=10бар tmax = 160oC	25	62347.21 ₽	уточняйте
FN01A637956	ГРАНРЕГ КМ124Р - 025 - 8,0 / СМП2,7A - 24 Клапан регулирующий Ду25 Ру 16 р/р ΔРmax=16бар tmax = 160oC	25	60683.19 ₽	уточняйте
FN01A659364	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП0,7A - 24 Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=7,5бар tmax = 160oC	32	51621.10 ₽	уточняйте
FN01A663409	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП1,6A - 24 Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=6бар tmax = 160oC	32	58145.33 ₽	уточняйте
FN01A637957	ГРАНРЕГ КМ124Р - 032 - 16,0 / СМП2,7A - 24 Клапан регулирующий Ду32 Ру 16 р/р ΔРmax=12,0бар tmax = 160oC	32	62240.93 ₽	уточняйте
FN01A637958	ГРАНРЕГ КМ124Р - 040 - 25,0 / СМП2,7A - 24 Клапан регулирующий Ду40 Ру 16 р/р ΔРmax=16 бар tmax = 160oC	40	64127.35 ₽	уточняйте
FN01A637959	ГРАНРЕГ КМ124Р - 050 - 40,0 / СМП4A - 24В Клапан регулирующий Ду50 Ру 16 р/р ΔРmax=16бар tmax = 160oC	50	105985.73 ₽	уточняйте
FN01A633301	ГРАНРЕГ КМ124Р - 065 - 63,0 / СМП4A - 24В Клапан регулирующий Ду65 Ру 16 р/р ΔРmax=16бар tmax = 160oC	65	123535.21 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Регулирующий клапан ГРАНРЕГ КМ124Р, двухходовой, латунный, DN15...65, PN16, Тмакс +160 °С, резьбовой

Описание регулирующего клапана ГРАНРЕГ КМ124Р

«Гранрег» КМ124Р является односедельчатым двухходовым несбалансированным регулирующим клапаном, управляемым линейным электроприводом. ПКлапан предназначен регулирования потока жидкостей или газов температурой до 160 °C. Регулирующие клапаны КМ124Р комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводами СМАРТГИР ЭП/СМП/LA, а так же пневмоприводами СМАРТГИР ПП.

Технические характеристики регулирующего клапана ГРАНРЕГ КМ124Р

Присоединение	DN 15...65 мм
Условное давление	PN 16 бар
Рабочая температура	–40…+160 °С
Величина Kvs	4,0–63,0 м³/ч
Класс герметичности	VI
Характеристика регулирования	Линейная
Материальное исполнение корпуса	Латунь
Седловое уплотнение	PTFE
Тип электропривода	СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода	СМАРТГИР ПП
Тип ручного привода	СМАРТГИР ПР

Материалы регулирующего клапана ГРАНРЕГ КМ124Р

Позиция	Материал
Корпус	Латунь
Внутренние детали	Нержавеющая сталь

Пропускная способность Kvs регулирующего клапана ГРАНРЕГ КМ124Р, (м³/ч)

Присоединение	G 1/2	G 3/4	G1	G 1 1/4	G1 1/2	G2	G 2 1/2
DN, (мм)	15	20	25	32	40	50	65
Kvs, (м³/ч)	4	6,3	8	16	25	40	63

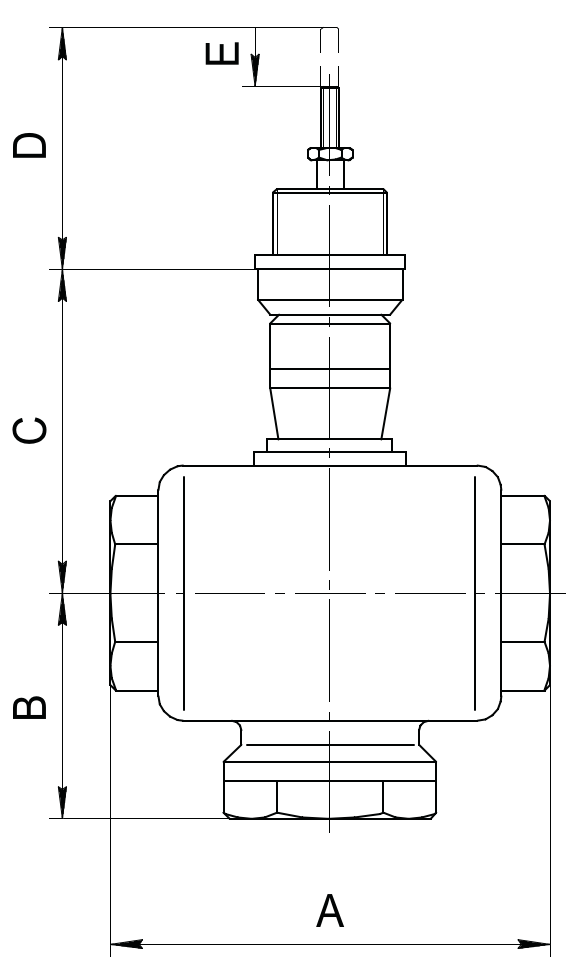

Размеры регулирующего клапана ГРАНРЕГ КМ124Р

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

DN, (мм)	15	20	25	32	40	50	65
A	84	84	104	110	120	130	160
B	41	41	51	54	54	58	72
C	61	61	67	68	72	75	84
D	44	44	49	49	49	49	49
E	15	15	20	20	20	20	20

Масса регулирующего клапана ГРАНРЕГ КМ124Р

DN, (мм)	15	20	25	32	40	50	65
Масса, (кг)	3,2	3,2	6,6	6,6	10,5	10,5	14,5

Внимание! Данное оборудование подбирается на основании опросного листа сотрудниками компании Академия Тепла и поставляется в сборе с приводом.

Пример заказа регулирующего клапана ГРАНРЕГ КМ124Р : ГРАНРЕГ KM124P - 015 - 4,0/СМП0,7А
