Регулирующий клапан ГРАНРЕГ КМ129Ф, двухходовой, нержавеющая сталь, DN15...100, PN40, Тмакс +300 °С, фланцевый

Регулирующий клапан ГРАНРЕГ КМ129Ф, двухходовой, нержавеющая сталь, DN15...100, PN40, Тмакс +300 °С, фланцевый

Технические характеристики
Условный диаметр 15...100 мм
Условное давление 40 бар
Kvs клапана 0,1...136 м3/ч
Температура среды -20....+300°С
Класс герметичности IV
Тип присоединения фланцевый
Тип управления электропривод, пневмопривод, штурвал
Применение

ГРАНРЕГ КМ129Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом.  ГРАНРЕГ КМ129Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +300 °С. Клапаны КМ129Ф с рабочей температурой до 300 °С имеют металлическое седловое уплотнение, что обеспечивает клапану класс герметичности IV. Фланцевое соединение по ГОСТ 33259-2015. Регулирующие клапаны КМ129Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводами СМАРТГИР ЭП/СМП/LA, а так же пневмоприводами СМАРТГИР ПП.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Регулирующий клапан ГРАНРЕГ КМ129Ф, двухходовой, нержавеющая сталь, DN15...100, PN40, Тмакс +300 °С, фланцевый



Описание регулирующего клапана ГРАНРЕГ КМ129Ф

ГРАНРЕГ КМ129Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом.  ГРАНРЕГ КМ129Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +300 °С. Клапаны КМ129Ф с рабочей температурой до 300 °С имеют металлическое седловое уплотнение, что обеспечивает клапану класс герметичности IV. Фланцевое соединение по ГОСТ 33259-2015. Регулирующие клапаны КМ129Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводми СМАРТГИР ЭП/СМП/LA, а так же пневморпиводами СМАРТГИР ПП.



Технические характеристики  регулирующего клапана ГРАНРЕГ КМ129Ф

Присоединение DN 15...100 мм
Условное давление PN 40 бар
Рабочая температура –40…+300 °С
Величина Kvs 0,1–136 м3/ч
Класс герметичности IV
Характеристика регулирования Линейная
Материальное исполнение корпуса Нержавеющая сталь CF8
Седловое уплотнение металл по металлу
Тип электропривода СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода СМАРТГИР ПП
ОПЦИИ
Заниженный Kvs клапана
Равнопроцентная характеристика регулирования
Тип исполнения фланцев F или D по ГОСТ 33259-2015



Материалы регулирующего клапана ГРАНРЕГ КМ129Ф

Позиция Материал
Корпус нерж. сталь CF8
Внутренние детали Нержавеющая сталь AISI304
Седловое уплотнение Металл по металлу



Пропускная способность Kvs регулирующего клапана ГРАНРЕГ КМ129Ф, (м3/ч)

DN 15 20 25 32 40 50 65 80 100
Kvs (м3/ч) 4,0 5,0 9,0 15,0 22,0 40,0 63,0 90,0 136,0
Заниженный Kvs (м3/ч) 0,1 0,1 0,1 0,1 0,1 0,1 15 22 40
0,6 0,6 0,6 0,6 0,6 0,6 22 40 63
1,6 1,6 1,6 1,6 1,6 1,6 40 63 90
2,5 2,5 2,5 2,5 2,5 2,5
  4,0 4,0 4,0 4,0 4,0
    5,0 5,0 5,0 5,0
      9,0 9,0 9,0
        15,0 15,0
          22,0

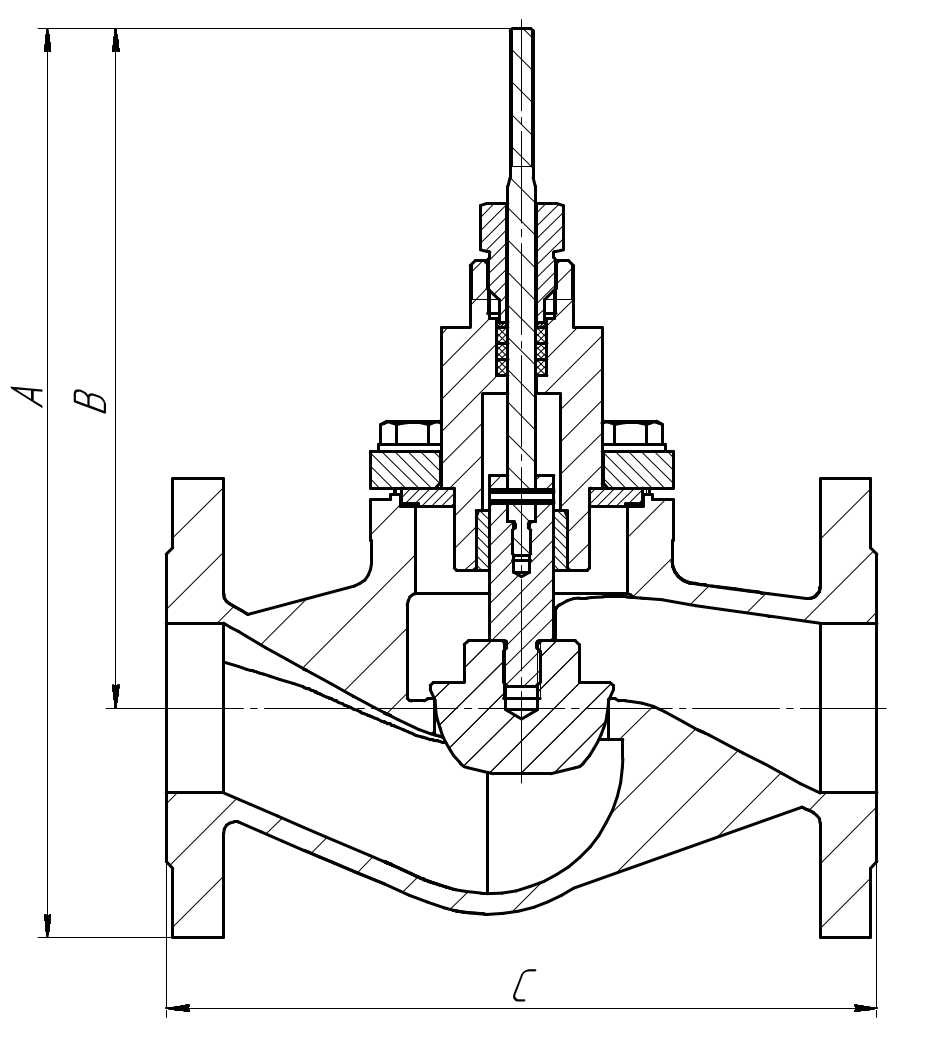

Масса(кг), Размеры, (мм)  регулирующего клапана ГРАНРЕГ КМ129Ф

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
DN (мм) 15 20 25 32 40 50 65 80 100
A 270 270 270 280 325 330 400 400 410
B 225 225 215 215 250 245 310 295 295
C 130 150 150 180 200 230 290 310 350
вес, кг 3,73 4,47 5,25 6,93 9,65 12,26 18,66 24,61 36,92
