ТЕХНИЧЕСКИЙ
/
ДВУХХОДОВЫЕ КЛАПАНЫ
/

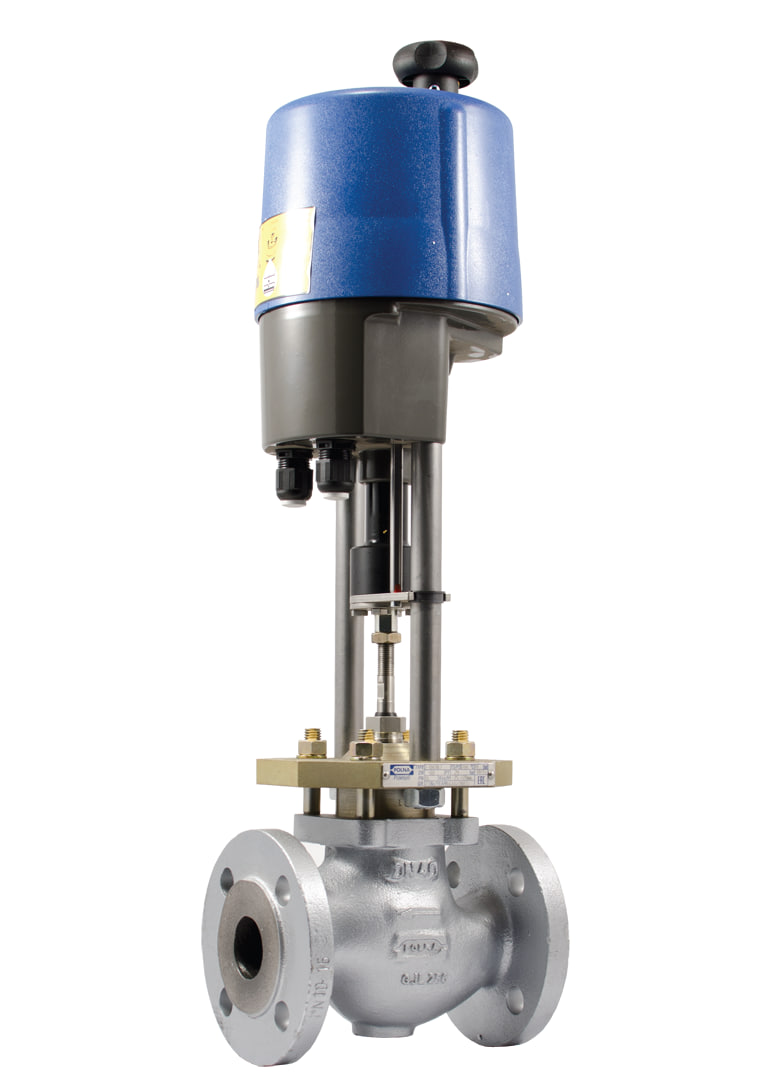

Двухходовой регулирующий клапан тип Z, POLNA (Польша).

Двухходовой регулирующий клапан тип Z, POLNA (Польша).

Технические характеристики
Присоединение фланцы: Ду 15-250 мм (без Ду125)
Условное давление 1,6 - 4,0 МПа
Рабочая температура -198...+450 °C
Величина Kvs 0.01 - 630.0 м3/ч
Класс герметичности IV класс - твердое седло
VI класс - мягкое седло
Отношение регулирования 50:1
Тип электропривода PSL, PSL-AMS, ExRun, AUMA
Тип пневмопривода R. P
Тип ручного привода 20, MN
Применение

Клапаны Z являются односедельчатыми двухходовыми регулирующими клапанами, управляемыми электро- или пневмоприводами. При использовании во взрывоопасных зонах возможна установка электропривода ExRun. Предназначены для регулирования расхода пара, жидкостей или газов температурой до 450 °С и давлением до 4,0МПа.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Двухходовой регулирующий клапан тип Z, POLNA (Польша).

DN 15-200 мм, PN 1,6 - 4,0 МПа, Тмакс 450°С ( пар, жидкости и газы)

Описание

Клапаны Z являются односедельчатыми двухходовыми регулирующими клапанами, управляемыми электро- или пневмоприводами. При использовании во взрывоопасных зонах возможна установка электропривода ExRun. Предназначены для регулирования расхода пара, жидкостей или газов температурой до 450 °С и давлением до 4,0МПа.

Технические характеристики

Присоединение фланцы: Ду 15-250 мм (без Ду125)
Условное давление 1,6 - 4,0 МПа
Рабочая температура -198...+450 °C
Величина Kvs 0.01 - 630.0 м3/ч
Класс герметичности IV класс - твердое седло
VI класс - мягкое седло
Отношение регулирования 50:1
Тип электропривода PSL, PSL-AMS, ExRun, AUMA
Тип пневмопривода R. P
Тип ручного привода 20, MN

Материалы

Корпус Серый чугун GG25
Высокопрочный чугун GGG40
Углеродистая сталь WCB
Углеродистая сталь 1.6220 (Тмин -60 °C)
Нержавеющая сталь CF8M
Тарелка Нерж.сталь X6CrNiMoTi 17-12-2
Нерж.сталь X6CrNiMoTi 17-12-2 + стеллит + CrN
Нерж.сталь X17CrNi 16-2 + тепловая обработка
Седло Нерж.сталь X6CrNiMoTi 17-12-2
Нерж.сталь X6CrNiMoTi 17-12-2 + стеллит
Нерж.сталь X6CrNiMoTi 17-12-2 + PTFE
Нерж.сталь X17CrNi 16-2 + тепловая обработка
Уплотнение по штоку PTFE + GRAFIT;
PTFE - "V";
GRAFIT
TA-LUFT

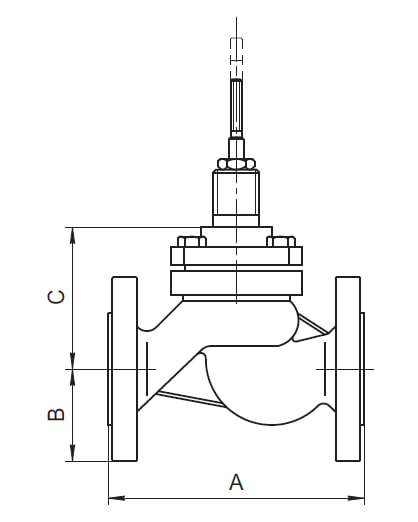

Размеры, (мм)

DN (мм) 15 20 25 32 40 50 65 80 100 150 200 250
A 130 150 160 180 200 230 290 310 350 480 600 730
B 47,5 52,5 57,5 70 75 82,5 92,5 100 117,5 150 187,5 225
C 107 107 107 114 118 122 166 166 173 305 458 475

Масса, (кг)

DN (мм) 15 20 25 32 40 50 65 80 100 150 200 250
Масса (кг) 6 7 7,5 9,5 11,5 14,5 20 28,5 42 120 180 320

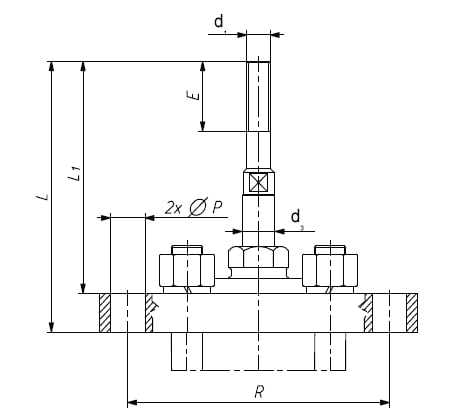

Установочные размеры клапана, (мм)

DN (мм) d1 d3 E L L1 P R
15...25 M12 x 1,25 12 44 125 111 12,5 110
32...50 118 102 16,5 132
20,5 160
65...100 16 50 122 104 16,5 132
150...250 M16 x 1,5 20 95 200 180 20,5 160
80 138 118 24,5 216
Примечание:
  1. размеры R и ШР могут быть другие на заказ.
  2. размер L и L1 — для положения «клапан закрыт».

Внимание! Данное оборудование подбирается на основании опросного листа сотрудниками компании Академия Тепла и поставляется в сборе с приводом.

Виды уплотнений и максимальные рабочие температуры

Вид уплотнения Ру, МПа Максимальная рабочая температура °С
Тип сальникового уплотнения
Стандартный Удлиненный Сильфонный
PTFE тип V 1,0...4,0 -46...+200 -198...-46 +200...+300 +100...+200
PTFE + Графит
PTFE тип V/TA-LUFT
Графит +200...+300 +300...+450 +200...+400
Графит/TA-LUFT

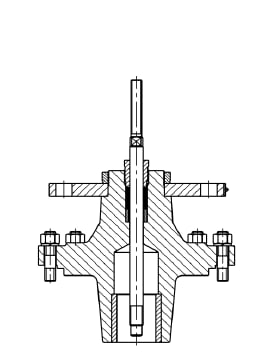

Стандартный

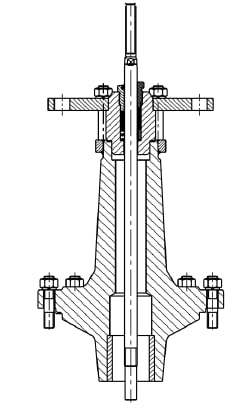

Удлиненный

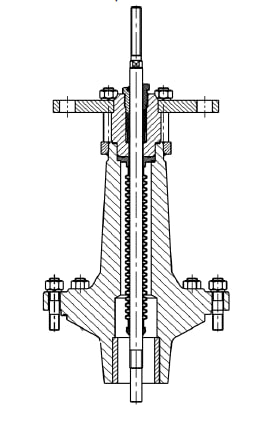

Сильфонный

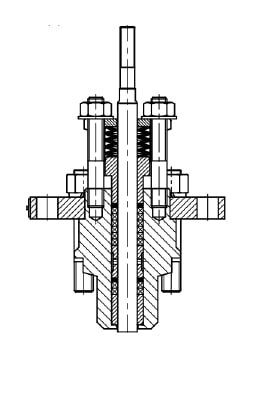

Уплотнение TA-LUFT
(для всех видов сальников)

Виды плунжеров



Неразгруженные тарелки

Kvs 0,01...1
DN15...50

Kvs 0,01...1
(DM/DW)
Kvs 1,6...16
DN15...50

Kvs 25...160
DN40...100

Kvs 63...630
DN150...250



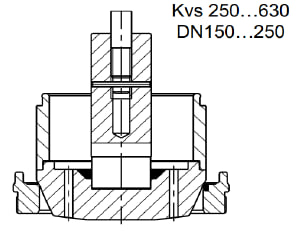

Разгруженные тарелки

Kvs 25...160
DN40...100

Различные формы плунжеров обеспечивают необходимый Kvs. Разгруженные по давлению плунжеры (под заказ) позволяют обеспечить большой перепад давления при меньшем усилии на шток клапана. Используются в основном на диаметрах выше DN 150, в случаях, когда усилия привода недостаточно для того, чтобы обеспечить полное закрытие арматуры при высоких давлениях.

Формула расчета усилия привода/необходимого перепада давления

Усилие привода рассчитывается согласно формуле:

FS=785 x 10-7 x D2 x ΔP + FD или ΔР= (FS–FD)/(785 x 10-7 x D2)
где:
ΔP (МПа) — расчетный перепад давления;
FS (кН) — усилие привода;
FD (мм) — усилие трения по штоку и седлу.
D (мм) — диаметр седла.

Kvs,(м3/ч) Ход, (мм) Диаметр седла D, (мм) FD (kN) Диаметр условного сечения DN Характеристика
Твердые сёдла Мягкие сёдла 15 20 25 32 40 50 65 80 100 150 200 250 L P S
0,010 20 6,35 0,1 0,16
0,016
0,025
0,040
0,063
0,10
0,16
0,25
0,40
0,63
1,0
1,6 9,52 0,15 0,25
2,5 12,7 0,2 0,3
4,0 •
6,3 19,05 0,3 0,5   •
10 20,64 0,35 0,5     •
16 25,25 0,4 0,6       •
25 31,72 0,5 0,8         •
40 41,25 0,7 1,0           •
63 38 50,8 0,8 1,3             •
94 66,7 1,1 1,7               •
125 88,9 1,4 2,2
160                 •
250 50 107,92 1,7 2,7
320 126,95 2,0 3,2                   •
500 63 158,72 2,5 4,0                     •
630 63 195 3,1 4,9                       •

L - линейная, Р — равнопроцентная, S — запорная.

Коэффициент пропускной способности Kvs(м3/ч) — для разгруженных плунжеров

Kvs, (м³/ч) Ход, (мм) Диаметр условного сечения DN Характеристика
40 50 65 80 100 150 200 250 L P S
25 20 •
40   •
63 38     •
94       •
125
160         •
250 50
320           •
500 63             •
630               •
нет исполнения Kvs клапана возможный Kvs клапана по умолчанию
