Регулирующий клапан ГРАНРЕГ КМ225Ф, двухходовой, чугунный, разгруженный, DN50...300, PN16, Тмакс +250 °С, фланцевый

Технические характеристики

Условный диаметр	50...300 мм
Условное давление	16 бар
Kvs клапана	40,0...1600,0 м3/ч
Температура среды	-20....+250°С
Класс герметичности	VI
Тип присоединения	фланцевый
Тип управления	электропривод, пневмопривод, штурвал

Применение

ГРАНРЕГ КМ225Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом. ГРАНРЕГ КМ225Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +250 °С. Имеют разгруженный плунжер для применения с приводами меньших усилий. ГРАНРЕГ КМ225Ф имеют мягкое седловое уплотнение, что обеспечивает клапану класс герметичности VI. Фланцевое соединение по ГОСТ 33259-2015. Регулирующие клапаны КМ225Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводми СМАРТГИР ЭП/СМП/LA, а так же пневморпиводами СМАРТГИР ПП.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Регулирующий клапан ГРАНРЕГ КМ225Ф, двухходовой, чугунный, разгруженный по давлению, DN50...300, PN16, Тмакс +250 °С, фланцевый

Описание регулирующего клапана ГРАНРЕГ КМ225Ф

ГРАНРЕГ КМ225Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом. ГРАНРЕГ КМ225Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +250 °С. Имеют разгруженный плунжер для применения с приводами меньших усилий. ГРАНРЕГ КМ225Ф имеют мягкое седловое уплотнение, что обеспечивает клапану класс герметичности VI. Фланцевое соединение по ГОСТ 33259-2015 тип 21 исп В. Регулирующие клапаны КМ225Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводми СМАРТГИР ЭП/СМП/LA, а так же пневморпиводами СМАРТГИР ПП.

Технические характеристики регулирующего клапана ГРАНРЕГ КМ225Ф

Присоединение	DN 50...300 мм
Условное давление	PN 16 бар
Рабочая температура	–20…+250 °С
Величина Kvs	40,0–1600,0 м³/ч
Класс герметичности	VI
Характеристика регулирования	Линейная
Материальное исполнение корпуса	Серый чугун СЧ25
Седловое уплотнение	PTFE/Графит
Тип электропривода	СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода	СМАРТГИР ПП
Тип ручного штурвала	СМАРТГИР РП
ОПЦИИ	Заниженный Kvs клапана Равнопроцентная характеристика регулирования Тип исполнения фланцев F или D по ГОСТ 33259-2015

Спецификация регулирующего клапана ГРАНРЕГ КМ225Ф

Позиция	Материал
Корпус	Серый чугун GG25
Внутренние детали	Нержавеющая сталь AISI 304
Седловое уплотнение	Мягкое PTFE/графит

Пропускная способность Kvs регулирующего клапана ГРАНРЕГ КМ225Ф, (м³/ч)

DN, (мм)	50	65	80	100	125	150	200	250	300
Kvs	40	63	90	136	230	316	555	1000	1600

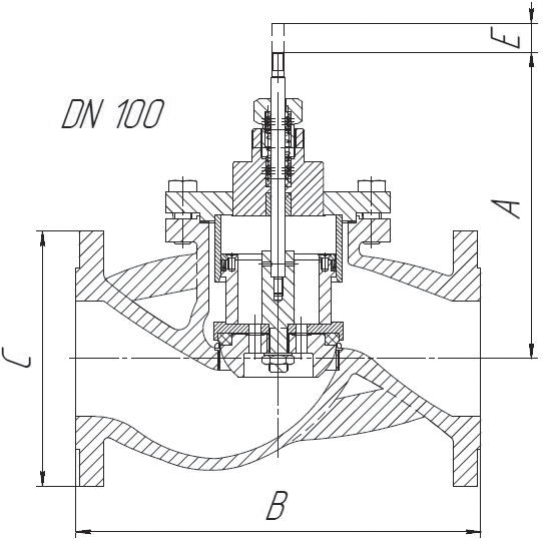

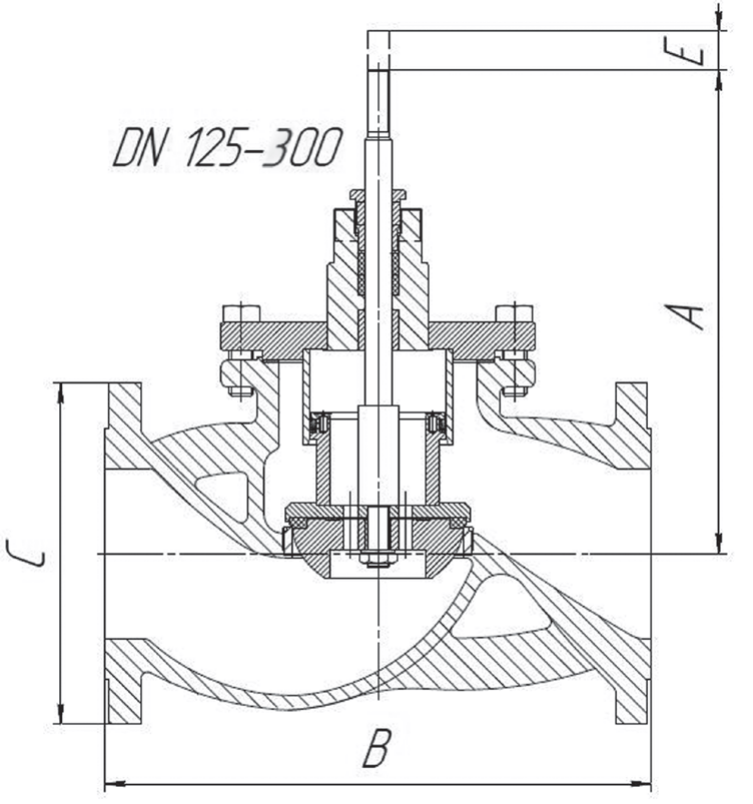

Размеры регулирующего клапана ГРАНРЕГ КМ225Ф, (мм)

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

DN, (мм)	50	65	80	100	125	150	200	250	300
A	260	350	350	291	315	400	430	515	555
B	230	290	310	350	400	480	600	730	850
C	165	185	200	220	250	285	340	405	460
E	20	30	30	30	40	40	50	75	80
Масса, (кг)	12,5	19,5	24,6	40	54	80	134	250	365

Пример маркировки регулирующего клапана ГРАНРЕГ КМ225Ф

KM225-300-16-1600,0-01-Ф-PSL325AMS12-2WE 3x380
