Регулирующий клапан ГРАНРЕГ КМ227Ф, двухходовой, углеродистая сталь, разгруженный, DN50...300, PN40, Тмакс +300 °С, фланцевый

Технические характеристики

Условный диаметр	50...300 мм
Условное давление	40 бар
Kvs клапана	40,0...1600,0 м3/ч
Температура среды	-40....+300°С
Класс герметичности	VI
Тип присоединения	фланцевый
Тип управления	электропривод, пневмопривод, штурвал

Применение

ГРАНРЕГ КМ227Ф является односедельчатым двухходовым регулирующим клапаном, с управлением электроприводом, пневмоприводом, а так-же штурвалом. ГРАНРЕГ КМ227Ф предназначен для регулирования расхода пара, жидкостей или газов с температурой до +300 °С. Имеют разгруженный плунжер для применения с приводами меньших усилий. ГРАНРЕГ КМ227Ф имеют металлическое седловое уплотнение, что обеспечивает клапану класс герметичности IV. Фланцевое соединение по ГОСТ 33259-2015. Регулирующие клапаны КМ227Ф комплектуются по желанию клиента ручными приводами СМАРТГИР ПР, электроприводами СМАРТГИР ЭП/СМП/LA, а так же пневмоприводами СМАРТГИР ПП.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
FN02W730262	ГРАНРЕГ КМ227Ф- 050 - 40,0 / ЭП202 - 220В Клапан регулирующий Ду50, Ру40, ф\ф dP = 25 bar, Tmax = 300C	50	66915.15 ₽	уточняйте
FN02W734491	ГРАНРЕГ КМ227Ф- 050 - 40,0 / ЭП204 - 220В Клапан регулирующий Ду50, Ру40, ф\ф dP = 25 bar, Tmax = 300C	50	69780.69 ₽	уточняйте
FN02W731474	ГРАНРЕГ КМ227Ф- 065 - 63,0 / ЭП204 - 220В Клапан регулирующий Ду65, Ру40, ф\ф dP = 24 bar, Tmax = 300C	65	78805.38 ₽	уточняйте
FN02W741365	ГРАНРЕГ КМ227Ф- 80 - 90,0 / ЭП204 - 220В Клапан регулирующий Ду80, Ру40, ф\ф dP = 22 bar, Tmax = 300C	80	86754.51 ₽	уточняйте
FN02W733079	ГРАНРЕГ КМ227Ф- 80 - 90,0 / ЭП210 - 220В Клапан регулирующий Ду80, Ру40, ф\ф dP = 40 bar, Tmax = 300C	80	105620.65 ₽	уточняйте
FN02W731479	ГРАНРЕГ КМ227Ф- 100 - 136,0 / ЭП204 - 220В Клапан регулирующий Ду100, Ру40, ф\ф dP = 15 bar, Tmax = 300C	100	101438.45 ₽	уточняйте
FN02W731481	ГРАНРЕГ КМ227Ф- 125 - 230,0 / ЭП208 - 220В Клапан регулирующий Ду125, Ру40, ф\ф dP = 18 bar, Tmax = 300C	125	184673.03 ₽	уточняйте
FN02W743595	ГРАНРЕГ КМ227Ф- 125 - 230,0 / ЭП314 - 220В Клапан регулирующий Ду125, Ру40, ф\ф dP = 15 bar, Tmax = 300C	125	226151.56 ₽	уточняйте
FN02W738526	ГРАНРЕГ КМ227Ф- 150 - 136,0 / ЭП210 - 220В Клапан регулирующий Ду150, Ру40, ф\ф dP = 38 bar, Tmax = 300C	150	240419.25 ₽	уточняйте
FN02W743892	ГРАНРЕГ КМ227Ф- 150 - 316,0 / ЭП314- 220В Клапан регулирующий Ду150, Ру40, ф\ф dP = 14 bar, Tmax = 300C	150	283797.00 ₽	уточняйте
FN02W730258	ГРАНРЕГ КМ227Ф- 200 - 555,0 / ЭП314 - 220В Клапан регулирующий Ду200, Ру40, ф\ф dP = 14 bar, Tmax = 300C	200	402474.96 ₽	уточняйте
FN02W731494	ГРАНРЕГ КМ227Ф- 250 - 1000,0 / ЭП325 - 220В Клапан регулирующий Ду250, Ру40, ф\ф dP = 16 bar, Tmax = 300C	250	624295.73 ₽	уточняйте
FN02W731496	ГРАНРЕГ КМ227Ф- 300 - 1600,0 / ЭП325 - 220В Клапан регулирующий Ду300, Ру40, ф\ф dP = 10,5 bar, Tmax = 300C	300	772312.05 ₽	уточняйте
FN02W730263	ГРАНРЕГ КМ227Ф - 050 - 40,0 / ЭПА202 - 220В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 25 bar, Tmax = 300C	50	75771.57 ₽	уточняйте
FN02W741677	ГРАНРЕГ КМ227Ф - 050 - 40,0 / ЭПА208 - 220В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 40 bar, Tmax = 300C	50	90526.36 ₽	уточняйте
FN02W731506	ГРАНРЕГ КМ227Ф - 065 - 63,0 / ЭПА204 - 220В Клапан регулирующий с разгруженным плунжером Ду65, Ру40, ф\ф dP = 24 bar, Tmax = 300C	65	88236.48 ₽	уточняйте
FN02W730772	ГРАНРЕГ КМ227Ф - 080 - 90,0 / ЭПА204 - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 20 bar, Tmax = 300C	80	96190.53 ₽	уточняйте
FN02W741697	ГРАНРЕГ КМ227Ф - 080 - 90,0 / ЭПА210 - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 20 bar, Tmax = 300C	80	115133.42 ₽	уточняйте
FN02W731507	ГРАНРЕГ КМ227Ф - 100 - 136,0 / ЭПА204 - 220В Клапан регулирующий с разгруженным плунжером Ду100, Ру40, ф\ф dP = 15 bar, Tmax = 300C	100	110869.55 ₽	уточняйте
FN02W740209	ГРАНРЕГ КМ227Ф - 100 - 136,0 / ЭПА210 - 220В Клапан регулирующий с разгруженным плунжером Ду100, Ру40, ф\ф dP = 28 bar, Tmax = 300C	100	129721.91 ₽	уточняйте
FN02W723928	ГРАНРЕГ КМ227Ф - 125 - 230,0 / ЭПА210 - 220В Клапан регулирующий с разгруженным плунжером Ду150, Ру40, ф\ф dP = 25 bar, Tmax = 300C	125	192873.08 ₽	уточняйте
FN02W746342	ГРАНРЕГ КМ227Ф - 125 - 230,0 / ЭПА314 - 220В Клапан регулирующий с разгруженным плунжером Ду125, Ру40, ф\ф dP = 31 bar, Tmax = 300C	125	245011.80 ₽	уточняйте
FN02W733055	ГРАНРЕГ КМ227Ф - 150 - 230,0 / ЭПА208 - 220В Клапан регулирующий с разгруженным плунжером Ду150, Ру40, ф\ф dP = 18 bar, Tmax = 300C	150	242321.41 ₽	уточняйте
FN02W731508	ГРАНРЕГ КМ227Ф - 150 - 316,0 / ЭПА210 - 220В Клапан регулирующий с разгруженным плунжером Ду150, Ру40, ф\ф dP = 14 bar, Tmax = 300C	150	249866.10 ₽	уточняйте
FN02W745962	ГРАНРЕГ КМ227Ф - 150 - 316,0 / ЭПА314 - 220В Клапан регулирующий с разгруженным плунжером Ду150, Ру40, ф\ф dP = 20 bar, Tmax = 300C	150	302656.25 ₽	уточняйте
FN02W736526	ГРАНРЕГ КМ227Ф - 200 - 555,0 / ЭПА210 - 220В Клапан регулирующий с разгруженным плунжером Ду200, Ру40, ф\ф dP = 9 bar, Tmax = 300C	200	357513.88 ₽	уточняйте
FN02W731510	ГРАНРЕГ КМ227Ф - 200 - 555,0 / ЭПА314 - 220В Клапан регулирующий с разгруженным плунжером Ду200, Ру40, ф\ф dP = 13 bar, Tmax = 300C	200	410347.33 ₽	уточняйте
FN02W754144	ГРАНРЕГ КМ227Ф - 200 - 555,0 / ЭПА325 - 220В Клапан регулирующий с разгруженным плунжером Ду200, Ру40, ф\ф dP = 40 bar, Tmax = 300C	200	399004.23 ₽	уточняйте
FN02W723313	ГРАНРЕГ КМ227Ф - 250 - 1000,0 / ЭПА314 - 220В Клапан регулирующий с разгруженным плунжером Ду250, Ру40, ф\ф dP = 9bar, Tmax = 300C	250	628969.95 ₽	уточняйте
FN02W731513	ГРАНРЕГ КМ227Ф - 300 - 1600,0 / ЭПА325 - 220В Клапан регулирующий с разгруженным плунжером Ду300, Ру40, ф\ф dP = 40 bar, Tmax = 300C	300	768540.20 ₽	уточняйте
FN02W696846	ГРАНРЕГ КМ227Ф - 050 - 40,0 / СМП4 - 220В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 28 bar, Tmax = 300C	50	81971.06 ₽	уточняйте
FN02W701648	ГРАНРЕГ КМ227Ф - 065 - 63,0 / СМП4 - 220В Клапан регулирующий с разгруженным плунжером Ду65, Ру40, ф\ф dP = 12 bar, Tmax = 300C	65	90991.81 ₽	уточняйте
FN02W727780	ГРАНРЕГ КМ227Ф - 080 - 90,0 / СМП10 - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 25 bar, Tmax = 300C	80	154773.76 ₽	уточняйте
FN02W705229	ГРАНРЕГ КМ227Ф - 080 - 90,0 / СМП4 - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 11,3 bar, Tmax = 300C	80	98945.86 ₽	уточняйте
FN02W732101	ГРАНРЕГ КМ227Ф - 080 - 90,0 / СМП7 - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 19 bar, Tmax = 300C	80	118823.60 ₽	уточняйте
FN02W750430	ГРАНРЕГ КМ227Ф - 100 - 136,0 / СМП10 - 220В Клапан регулирующий с разгруженным плунжером Ду100, Ру40, ф\ф dP =19,0 bar, Tmax = 300C	100	169441.96 ₽	уточняйте
FN02W696848	ГРАНРЕГ КМ227Ф - 100 - 136,0 / СМП4 - 220В Клапан регулирующий с разгруженным плунжером Ду100, Ру40, ф\ф dP = 7 bar, Tmax = 300C	100	113624.88 ₽	уточняйте
FN02W722263	ГРАНРЕГ КМ227Ф - 100 - 136,0 / СМП7 - 220В Клапан регулирующий с разгруженным плунжером Ду100, Ру40, ф\ф dP = 13 bar, Tmax = 300C	100	135470.71 ₽	уточняйте
FN02W741375	ГРАНРЕГ КМ227Ф - 125 - 90,0 / СМП10 - 220В Клапан регулирующий с заниженным Kvs Ду125, Ру40, ф\ф dP = 28 bar, Tmax = 300C	125	231923.98 ₽	уточняйте
FN02W747738	ГРАНРЕГ КМ227Ф - 50 - 40,0 / СМП10А - 220В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 40 bar, Tmax = 300C	50	169191.03 ₽	уточняйте
FN02W746631	ГРАНРЕГ КМ227Ф - 50 - 40,0 / СМП2,7А - 220В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 19 bar, Tmax = 300C	50	67403.24 ₽	уточняйте
FN02W710888	ГРАНРЕГ КМ227Ф - 50 - 40,0 / СМП4А - 220В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 28 bar, Tmax = 300C	50	99565.81 ₽	уточняйте
FN02W729206	ГРАНРЕГ КМ227Ф - 50 - 40,0 / СМП7А - 220В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 40 bar, Tmax = 300C	50	131115.32 ₽	уточняйте
FN02W693834	ГРАНРЕГ КМ227Ф - 65 - 63,0 / СМП10А - 220В Клапан регулирующий с разгруженным плунжером Ду65, Ру40, ф\ф dP = 30 bar, Tmax = 300C	65	178223.59 ₽	уточняйте
FN02W726813	ГРАНРЕГ КМ227Ф - 80 - 90,0 / СМП10А - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 28 bar, Tmax = 300C	80	186177.63 ₽	уточняйте
FN02W724563	ГРАНРЕГ КМ227Ф - 80 - 90,0 / СМП4А - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 11 bar, Tmax = 300C	80	117101.52 ₽	уточняйте
FN02W710891	ГРАНРЕГ КМ227Ф - 80 - 90,0 / СМП7А - 220В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 18 bar, Tmax = 300C	80	148098.98 ₽	уточняйте
FN02W747769	ГРАНРЕГ КМ227Ф - 100 - 90,0 / СМП10А - 220В Клапан регулирующий с разгруженным плунжером Ду100, Ру40, ф\ф dP = 32 bar, Tmax = 300C	100	200842.88 ₽	уточняйте
FN02W757674	ГРАНРЕГ КМ227Ф - 100 - 90,0 / СМП4А - 220В Клапан регулирующий с разгруженным плунжером Ду100, Ру40, ф\ф dP = 13 bar, Tmax = 300C	100	131213.72 ₽	уточняйте
FN02W728406	ГРАНРЕГ КМ227Ф - 125 - 230,0 / СМП10А - 220В Клапан регулирующий с разгруженным плунжером Ду125, Ру40, ф\ф dP = 11 bar, Tmax = 300C	125	263343.60 ₽	уточняйте
FN02W728035	ГРАНРЕГ КМ227Ф - 150 - 316,0 / СМП10А - 220В Клапан регулирующий с разгруженным плунжером Ду150, Ру40, ф\ф dP = 7,3 bar, Tmax = 300C	150	320995.92 ₽	уточняйте
FN025753140	ГРАНРЕГ КМ227Ф - 50 - 40,0 / СМП 2,7А - 24В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 19 bar, Tmax = 300C	50	67403.24 ₽	уточняйте
FN025724810	ГРАНРЕГ КМ227Ф - 50 - 40,0 / СМП 4А - 24В Клапан регулирующий с разгруженным плунжером Ду50, Ру40, ф\ф dP = 28,0 bar, Tmax = 300C	50	103362.26 ₽	уточняйте
FN025724594	ГРАНРЕГ КМ227Ф - 80 - 90,0 / СМП 4А - 24В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 11,0 bar, Tmax = 300C	80	116543.56 ₽	уточняйте
FN025731031	ГРАНРЕГ КМ227Ф - 80 - 90,0 / СМП 7А - 24В Клапан регулирующий с разгруженным плунжером Ду80, Ру40, ф\ф dP = 19,0 bar, Tmax = 300C	80	148098.98 ₽	уточняйте
FN02V738115	ГРАНРЕГ КМ227Ф - 080 - 90,0 / ЭПА204- 380В Клапан регулирующий Ду80, Ру40, ф\ф dP = 22 bar, Tmax = 300C	80	122587.57 ₽	уточняйте
FN02V738112	ГРАНРЕГ КМ227Ф - 100 - 136,0 / ЭПА204- 380В Клапан регулирующий Ду100, Ру40, ф\ф dP = 15 bar, Tmax = 300C	100	137265.61 ₽	уточняйте
FN02V727313	ГРАНРЕГ КМ227Ф - 150 - 316,0 / ЭПА314 - 380В Клапан регулирующий Ду150, Ру40, ф\ф dP = 11,0 bar, Tmax = 300C	150	340398.36 ₽	уточняйте
FN02V740851	ГРАНРЕГ КМ227Ф - 200 - 555,0 / ЭПА314 - 380В Клапан регулирующий Ду200, Ру40, ф\ф dP = 12,0 bar, Tmax = 300C	200	436723.71 ₽	уточняйте
FN02V735222	ГРАНРЕГ КМ227Ф - 250 - 1000,0 / ЭПА314 - 380В Клапан регулирующий Ду250, Ру40, ф\ф dP = 20,0 bar, Tmax = 300C	250	749302.09 ₽	уточняйте
FN02V738448	ГРАНРЕГ КМ227Ф - 300 - 1600,0 / ЭПА314 - 380В Клапан регулирующий Ду300, Ру40, ф\ф dP = 6,0 bar, Tmax = 300C	300	806209.49 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Регулирующий клапан ГРАНРЕГ КМ227Ф, двухходовой, углеродистая сталь, разгруженный по давлению, DN50...300, PN40, Тмакс +300°С, фланцевый

Описание регулирующего клапана ГРАНРЕГ КМ227Ф

Технические характеристики регулирующего клапана ГРАНРЕГ КМ227Ф

Присоединение	DN 50...300 мм
Условное давление	PN 40 бар
Рабочая температура	–40…+300 °С
Величина Kvs	40,0–1600,0 м³/ч
Класс герметичности	IV
Характеристика регулирования	Линейная
Материальное исполнение корпуса	Углеродистая сталь
Седловое уплотнение	Металл по металлу
Тип электропривода	СМАРТГИР СМП, СМАРТГИР ЭП
Тип пневмопривода	СМАРТГИР ПП
Тип ручного штурвала	СМАРТГИР РП
ОПЦИИ	Заниженный Kvs клапана Равнопроцентная характеристика регулирования Тип исполнения фланцев F или D по ГОСТ 33259-2015

Спецификация регулирующего клапана ГРАНРЕГ КМ227Ф

Позиция	Материал
Корпус	Углеродистая сталь
Внутренние детали	Нержавеющая сталь AISI 304
Седловое уплотнение	Металлическое седло/плунжер

Пропускная способность Kvs регулирующего клапана ГРАНРЕГ КМ225Ф, (м³/ч)

DN, (мм)	50	65	80	100	125	150	200	250	300
Kvs	40	63	90	136	230	316	555	1000	1600

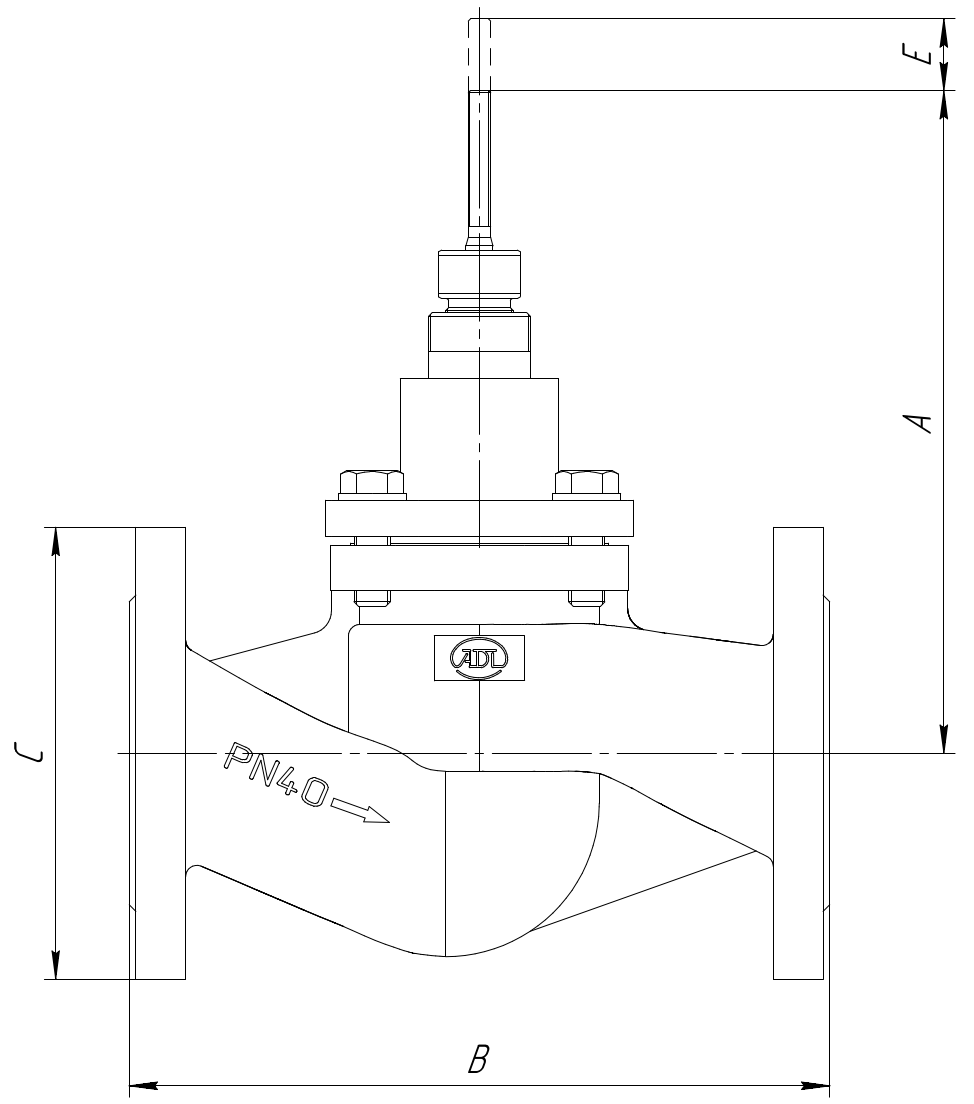

Размеры регулирующего клапана ГРАНРЕГ КМ227Ф, (мм)

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

DN, (мм)	50	65	80	100	125	150	200	250	300
A	260	350	350	291	315	400	430	515	555
B	230	290	310	350	400	480	600	730	850
C	165	185	200	220	250	285	340	405	460
E	20	30	30	30	40	40	50	75	80
масса, (кг)	12,5	19,5	24,6	40	54	80	134	250	365

Пример маркировки регулирующего клапана ГРАНРЕГ КМ227Ф

KM227Ф-125-230,0/ЭП208-220/50
