ТЕХНИЧЕСКИЙ
/
ДВУХХОДОВЫЕ КЛАПАНЫ
/
ДВУХХОДОВЫЕ РЕГУЛИРУЮЩИЕ КЛАПАНЫ Гранрег КМ229Ф

ДВУХХОДОВЫЕ РЕГУЛИРУЮЩИЕ КЛАПАНЫ Гранрег КМ229Ф

Технические характеристики
Присоединение Фланцы DN 50-300
Условное давление PN 4,0 МПа
Рабочая температура -20...+200°C
Величина Kvs 40-1600 м³/ч
Протечка по седлу Не более 0,1% от Kvs
Тип электропривода PSL, PSL-AMS, ExRun, AUMA
Тип пневмопривода «Смартгир», P/R
Применение

KM229 является односедельчатым двухходовым регулирующим клапаном, управляемым электро- или пневмоприводом. Предназначен для регулирования расхода пара, жидкостей или газов t до +300 °С. Клапаны имеют разгруженный плунжер для применения с приводами меньших усилий.

Регулирующие клапаны КМ2290 рекомендуется использовать с электроприводами PSL или PSL-AMS, AUMA, при установке во взрывоопасных зонах необходимо использовать электропривод ExRun или ExMax+LIN. Также возможна установка пневмоприводов серии «Смартгир» или серий R/P.

При использовании с электро- и пневмоприводами требуется монтажный комплект.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

ДВУХХОДОВЫЕ РЕГУЛИРУЮЩИЕ КЛАПАНЫ

«Гранрег» КМ229Ф с разгруженным плунжером, под электро- и пневмопривод для пара, жидкостей и газов t до +300 °С

Описание

KM229 является односедельчатым двухходовым регулирующим клапаном, управляемым электро- или пневмоприводом. Предназначен для регулирования расхода пара, жидкостей или газов t до +300 °С. Клапаны имеют разгруженный плунжер для применения с приводами меньших усилий.

Регулирующие клапаны КМ2290 рекомендуется использовать с электроприводами PSL или PSL-AMS, AUMA, при установке во взрывоопасных зонах необходимо использовать электропривод ExRun или ExMax+LIN. Также возможна установка пневмоприводов серии «Смартгир» или серий R/P.

При использовании с электро- и пневмоприводами требуется монтажный комплект.

Технические характеристики

Присоединение Фланцы DN 50-300
Условное давление PN 4,0 МПа
Рабочая температура -20...+200°C
Величина Kvs 40-1600 м³/ч
Протечка по седлу Не более 0,1% от Kvs
Тип электропривода PSL, PSL-AMS, ExRun, AUMA
Тип пневмопривода «Смартгир», P/R

Спецификация

Корпус Нержавеющая сталь CF8
Внутренние детали Нержавеющая сталь AISI 304
Седловое уплотнение металл по металлу

Пропускная способность Kvs, (м3/ч)

DN, (мм) 50 65 80 100 125 150 200 250 300
Kvs 40 63 90 136 230 316 555 1000 1600

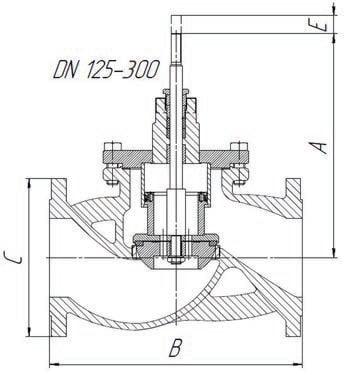

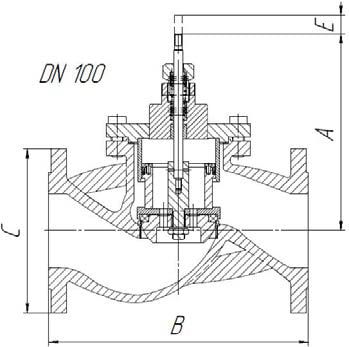

Размеры, (мм)

DN, (мм) 50 65 80 100 125 150 200 250 300
A 260 350 350 291 315 400 430 515 555
B 230 290 310 350 400 480 600 730 850
C 165 185 200 220 250 285 340 405 460
E 20 30 30 30 40 40 50 75 80
масса, (кг) 12,5 19,5 24,6 40 54 80 134 250 365

Пример маркировки

KM229-300-16-1600,0-01-Ф-PSL325AMS12-2WE 3x380
