Электропневматический позиционер CAMOZZI CC600L, линейный, управление 4...20mA, -60...+120С, IP66

Технические характеристики

Тип	электро-пневматический
Автонастройка	нет
Рабочая температура	-60....+120°С
Тип привода	Линейный
Взрывозащита	есть
SMART	нет

Применение

Электропневматические позиционеры CAMOZZI СС600L используются для управления пневматическими приводами линейного типа и используются преимущественно на седельных регулирующих клапанах. Позиционеры CAMOZZI CC600L принимают сигнал задания через интерфейс аналоговой токовой петли 4…20мА. CC600L являкется одной из самых простых и распространенных серий позиционеров от Камоцци. Настройка серии СС600L осуществляется механическим способом инженерами обслуживающей компании на месте при настройке работы оборудования. Доступны исполнения как для низких, так и для высоких температур эксплуатации, есть взрывозащищенные версии, а так же версии с датчиками обратной связи. Модули с различным ходом рычага позволяют устанавливать позиционер на клапана с ходом щтока до 150 мм.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Электропневматический позиционер CAMOZZI CC600L, линейный, управление 4...20mA, -60...+120°С, IP66, ход штока 10...150мм, для линейных пневмоприводов.

ОПИСАНИЕ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600L

ОСНОВНЫЕ ХАРАКТЕРИСТКИ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600L

Позиция		CC600L
		Односторонн.	Двусторонн.
Вх. сигнал		4~20mA DC
Сопротивление		250 ±15?
Давление пневмопитания		0.14~0.7MPa
Ход штока		10~150mm
Присоединение воздуха		PT(NPT)1/4
Присоединение манометра		PT(NPT)1/8
Вход кабеля		G(PF)1/2 or NPT1/2
Взрывозащита		Нет Ex dmb IIB T5/T6 Ex dmb IIC T5/T6 Ex ia IIC T5/T6
Защита от внешней среды		IP66
Темпер. окружающ. среды	Рабочая	-30°C~70°C (Стандарт) -40°C~70°C (Низкотемпер.), -30 °C~120°C (Высокотемпер.)
	Взрывозащиты	-40~60°C(T5) / -40~40°C(T6)
Линейность		±1.0% F.S	±2.0% F.S
Чувствительность		±0.2% F.S	±0.5% F.S
Гистерезис		±1.0% F.S (полного диапазона)
Повторяемость		±0.5% F.S (полного диапазона)
Потребление воздуха		менее 2,5 л/мин при Рвозд.=0,14 МПа
Пропускная способность		более 80 л/мин при Рвозд.=0,14 МПа
Материал		Алюминий
Масса		2.8 kg

- Тестировалось при температуре 20°C , абсолютном давлении 760 мм.рт.ст., и влажности 65%.

МАРКИРОВКА ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600L

СС600	L			N	1	3	S	0
СС600	СЕРИЯ
L	ТИП ПРИВОДА: линейный
N	ВЗРЫВОЗАЩИЩЕННЫЙ ТИП:
	N = невзрывозащищенный
	B = Ex dmb IIB T5/T6
	C = Ex dmb IIC T5/T6
	A = Ex ia IIC T5/T6
	X = ATEX&IECEx version
		Ex db mb IIB/IIC T5/T6 Gb
		Ex ia IIC T5/T6 Gb
1	ТИП ПОДКЛЮЧЕНИЯ:
	кабельный ввод		+	пневмоподключение
	1 = G1/2		→	1 = PT1/4
	2 = G1/2		→	2 = NPT1/4
	3 = NPT1/2		→	3 = NPT1/4
	4 = M20		→	4 = NPT1/4
	5 = M20		→	5 = G1/4
	6 = G1/2		→	6 = G1/4 (невзрывозащищенное)
3	ХОД РЫЧАГА
	1 = 10 ч 40 мм
	2 = 40 ч 70 мм
	3 = 70 ч 100 мм
	4 = 100 ч 150 мм
S	РАБОЧАЯ ТЕМПЕРАТУРА
	S = -20 °C ч 70°C*
	H = -20 °C ч 120°C*
	L = -40°C ч 70°C
	U = -60°C ч 70°C
0	ОПЦИИ= без опций (стандарт)
	1 = обратная связь 4-20 mA (позиционер обратного действия RA) *
	2 = обратная связь 4-20 mA (позиционер прямого действия DA) *
* Только для невзрывозащищенного исполнения

КОНСТРУКЦИЯ И ОПЦИИ ДЛЯ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600R

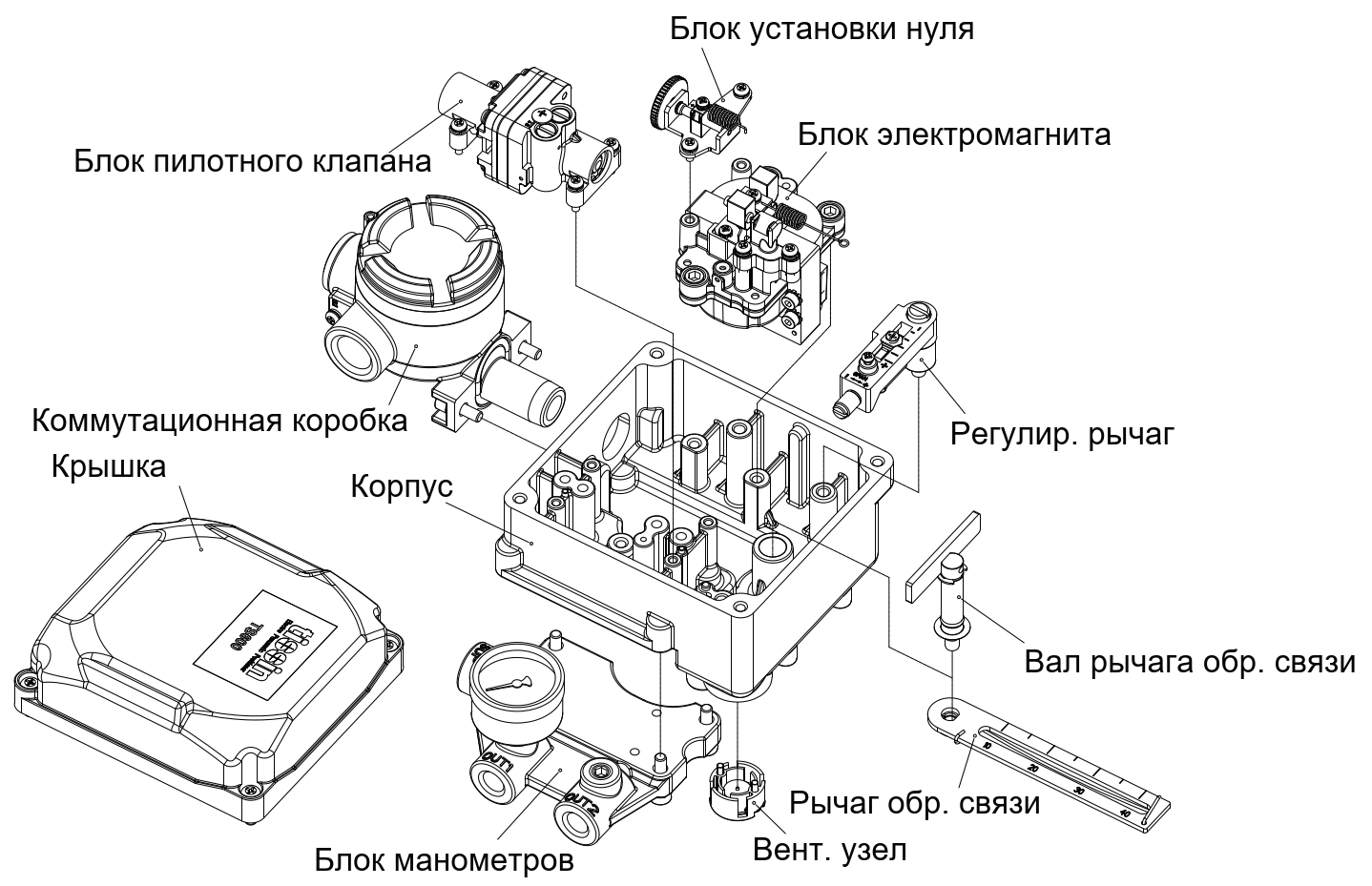

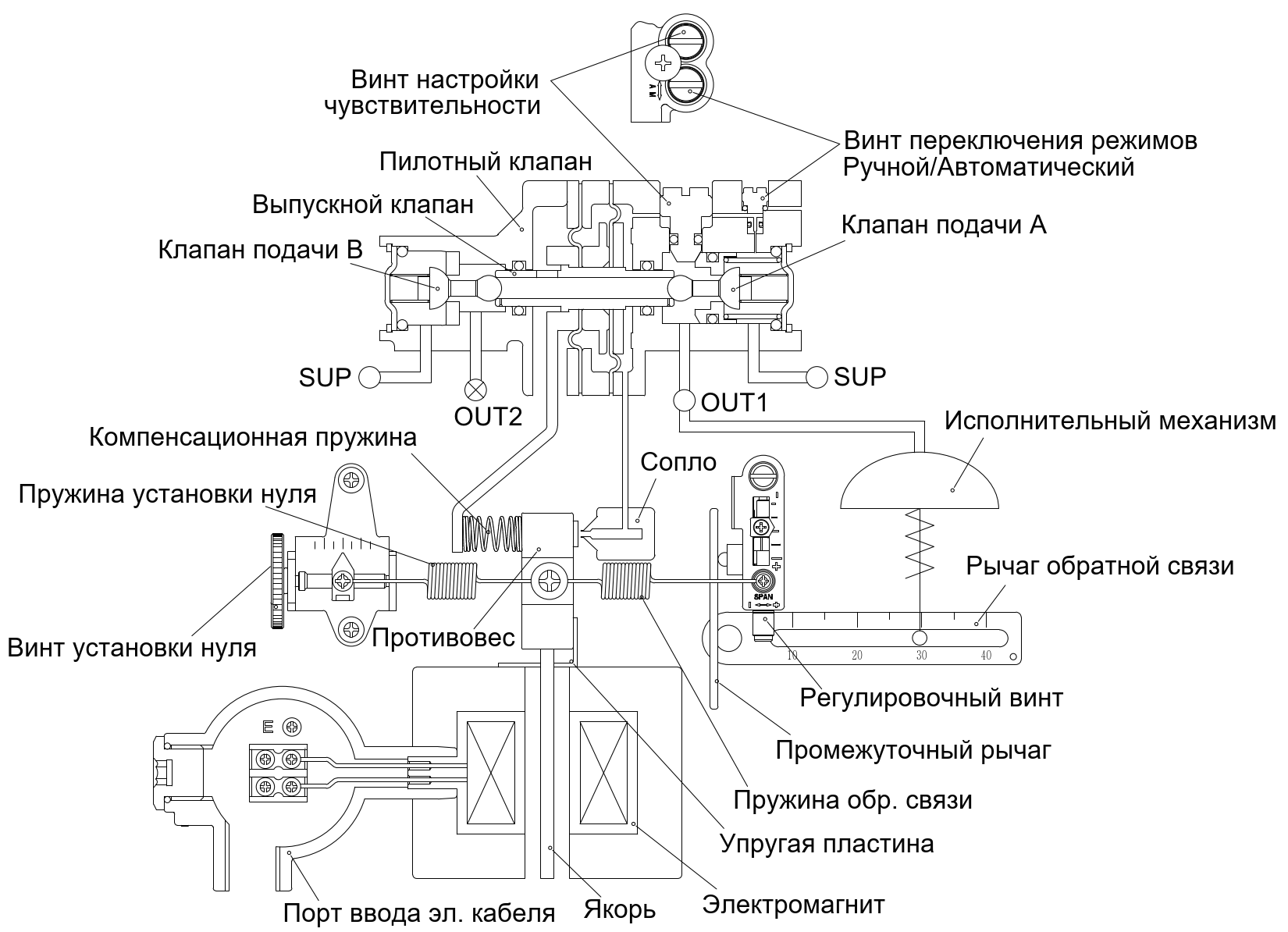

КОНСТРУКЦИЯ	ПРИНЦИП ДЕЙСТВИЯ

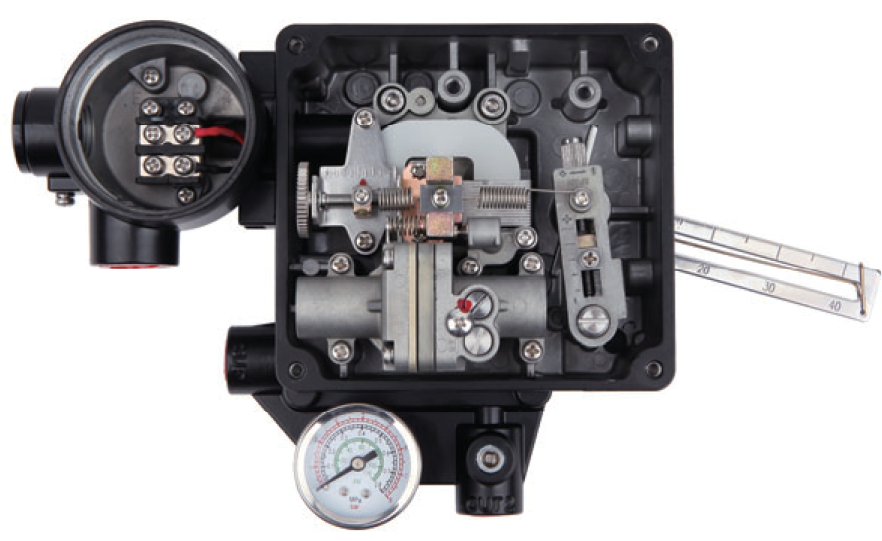

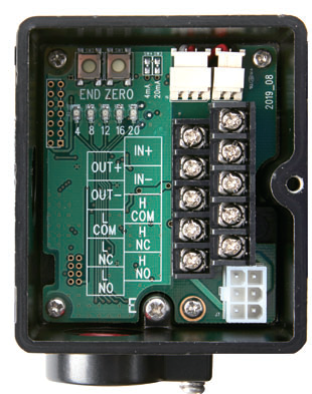

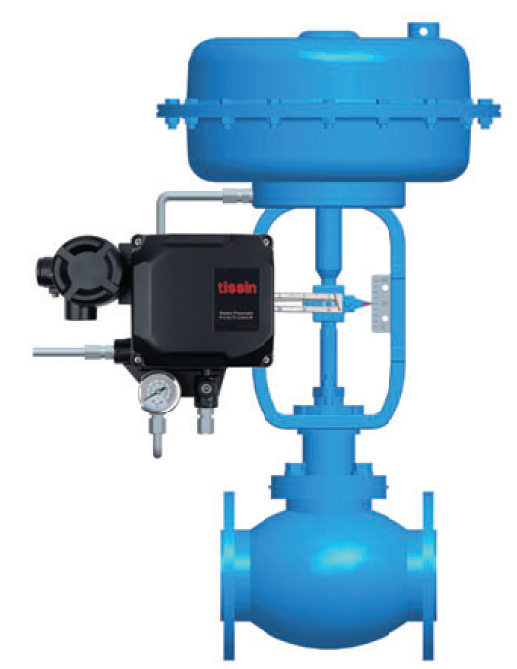

Пример установки	Внутренняя структура	Модуль обратной связи

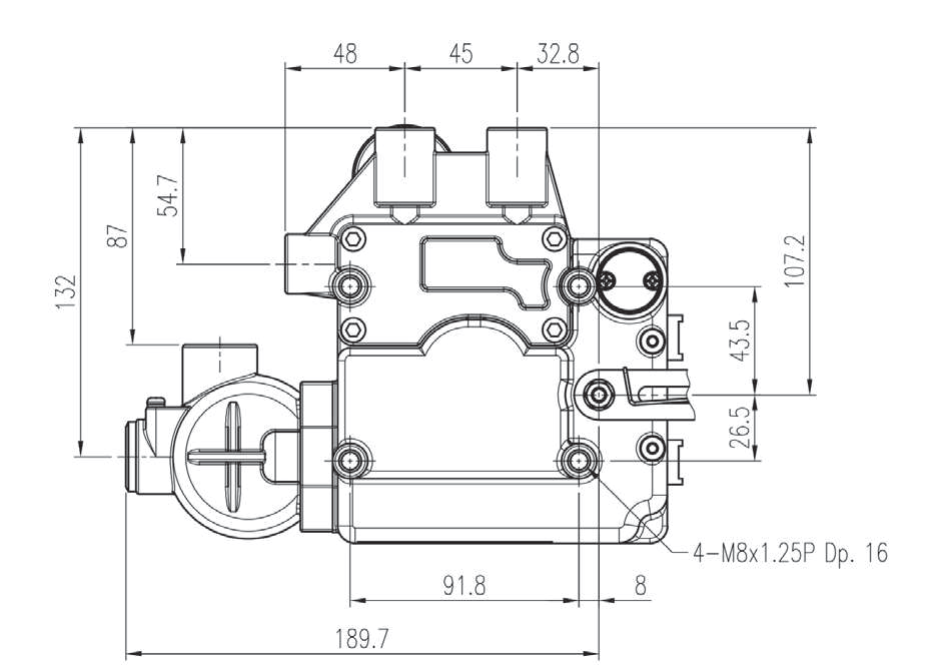

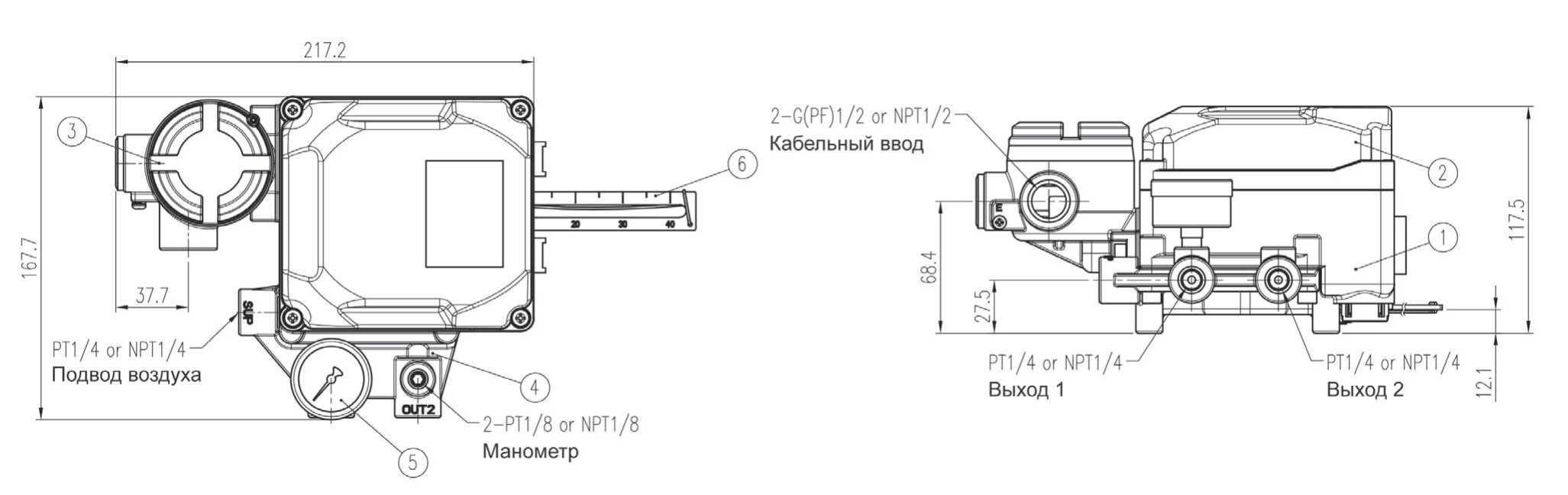

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600L

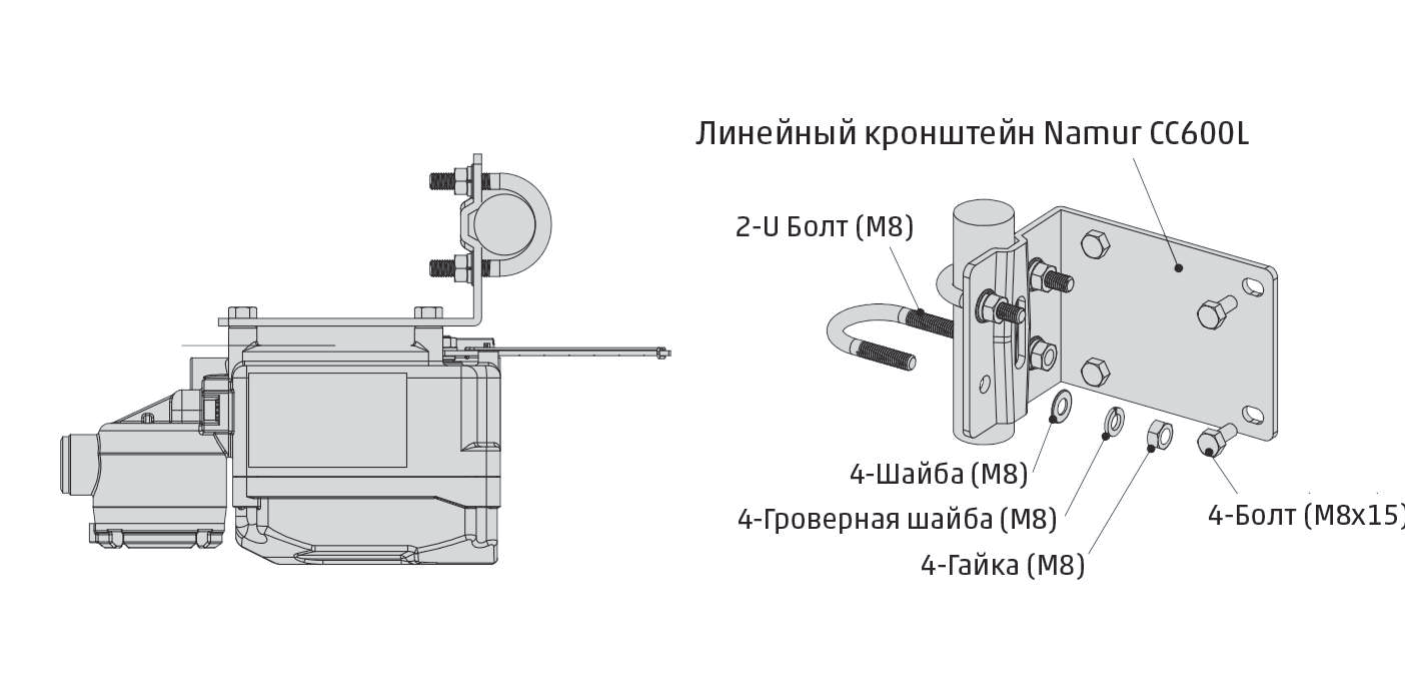

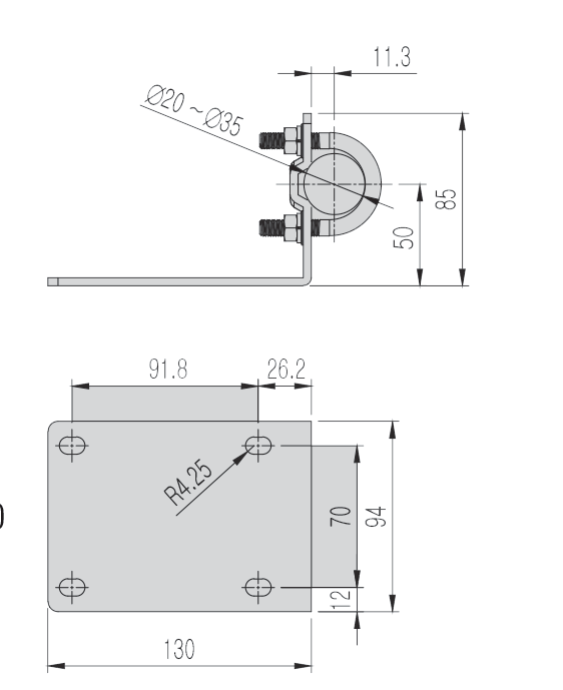

МОНТАЖНЫЙ КОМПЛЕКТ ДЛЯ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600L
