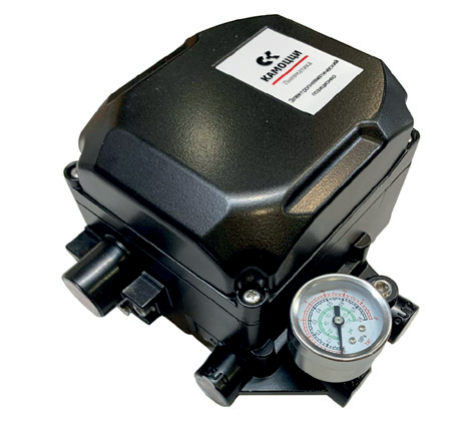

Электропневматический позиционер CAMOZZI CC600R, поворотный, управление 4...20mA, -60...+120С, IP66

Технические характеристики

Тип	электро-пневматический
Автонастройка	нет
Рабочая температура	-60....+120°С
Тип привода	Четвертьоборотный
Взрывозащита	есть
SMART	нет

Применение

Электропневматические позиционеры CAMOZZI СС600R используются для управления пневматическими приводами поворотного типа. Позиционеры CAMOZZI CC600R принимают сигнал задания через интерфейс аналоговой токовой петли 4…20мА. CC600R одна из самых простых и распространенных серий позиционеров Камоцци. Настройка серии СС600R осуществляется механическим способом инженерами обслуживающей компании. Доступны исполнения для низких и высоких температур эксплуатации, взрывозащищенные версии, версии с различными дополнительными опциями, расширяющими функционал позиционера, такие как сквозной шток для установки дополнительных концевых выключателей, датчики обратной связи.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Электропневматический позиционер CAMOZZI CC600R, поворотный, управление 4...20mA, -60...+120°С, IP66, для поворотных пневмоприводов.

ОПИСАНИЕ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600R

ОСНОВНЫЕ ХАРАКТЕРИСТКИ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600R

Позиция		TS600R
		Односторонн.	Двусторонн.
Вх. сигнал		4~20mA DC
Сопротивление		250 ±15?
Давление пневмопитания		0.14~0.7MPa
Ход штока		0~90 °
Присоединение воздуха		PT(NPT)1/4
Присоединение манометра		PT(NPT)1/8
Вход кабеля		G(PF)1/2 or NPT1/2
Взрывозащита		Нет Ex dmb IIB T5/T6 Ex dmb IIC T5/T6 Ex ia IIC T5/T6
Защита от внешней среды		IP66
Темпер. окружающ. среды	Рабочая	-30°C~70°C (Стандарт) -40°C~70°C (Низкотемпер.), -30 °C~120°C (Высокотемпер.)
	Взрывозащиты	-40~60°C(T5) / -40~40°C(T6)
Линейность		±1.0% F.S	±2.0% F.S
Чувствительность		±0.2% F.S	±0.5% F.S
Гистерезис		±1.0% F.S (полного диапазона)
Повторяемость		±0.5% F.S (полного диапазона)
Потребление воздуха		менее 2,5 л/мин при Рвозд.=0,14 МПа
Пропускная способность		более 80 л/мин при Рвозд.=0,14 МПа
Материал		Алюминий
Масса		2.8 kg

МАРКИРОВКА ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600R

CC600	R	N	1	5	S	0

CC600	СЕРИЯ

R	ТИП ПРИВОДА: R - ПОВОРОТНЫЙ

N	ВЗРЫВОЗАЩИЩЕННЫ ТИП:
	N = невзрывозащищенный
	B = Ex dmb IIB T5/T6
	C = Ex dmb IIC T5/T6
	A = Ex ia IIC T5/T6
	X = ATEX&IECEx version Ex db mb IIC T6/T5 Gb Ex ia IIC T6/T5 Gb

1	ТИП ПОДКЛЮЧЕНИЯ:
	кабельный ввод	+	пневмоподключение
	1 = G1/2	→	1 = PT1/4
	2 = G1/2	→	2 = NPT1/4
	3 = NPT1/2	→	3 = NPT1/4
	4 = M20	→	4 = NPT1/4
	5 = M20	→	5 = G1/4
	6 = G1/2	→	6 = G1/4 (невзрывозащищённое)

5	ТИП МОНТАЖА:

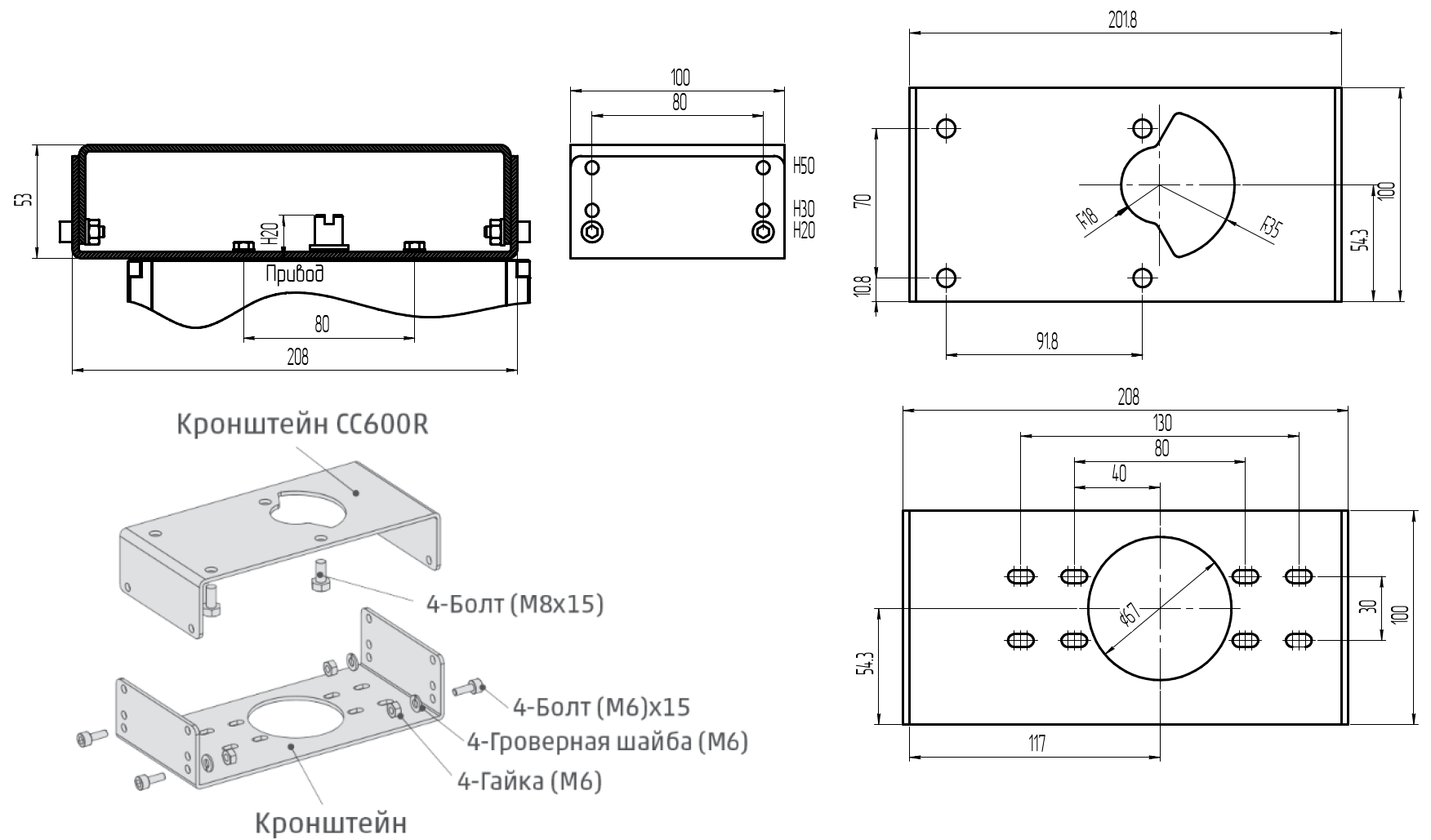

	1 = M6 x 34L
	5 = присоединение NAMUR

S	РАБОЧАЯ ТЕМПЕРАТУРА
	S = -20°C ч 70°C
	H = -20 °C ч 120°C - для невзрывозащищенного исполнения.
	L = -40°C ч 70°C
	U = -63°C ч 70°C

0	ОПЦИИ
	0 = без опций (стандарт)
	1 = обратная связь (4 ч 20 мА) - для невзрывозащищенного исполнения.
	2 = внутренние концевые датчики - для невзрывозащищенного исполнения.
	3 = внешние концевые датчики (взрывозащищенный тип)
	4 = обратная связь (4 ч 20 мА) и внутренние концевые датчики - для невзрывозащищенного исполнения.
	5 = обратная связь (4 ч 20 мА) и внешние концевые датчики (взрывозащищенный тип)
	6 = площадка для установки внешних концевых датчиков
	7 = обратная связь (4 ч 20 мА) и площадка для установки внешних концевых датчиков
	ДИСПЛЕЙ:
	= без дисплея
	L = с дисплеем (только для опции 1)

ОПЦИИ ДЛЯ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC600R

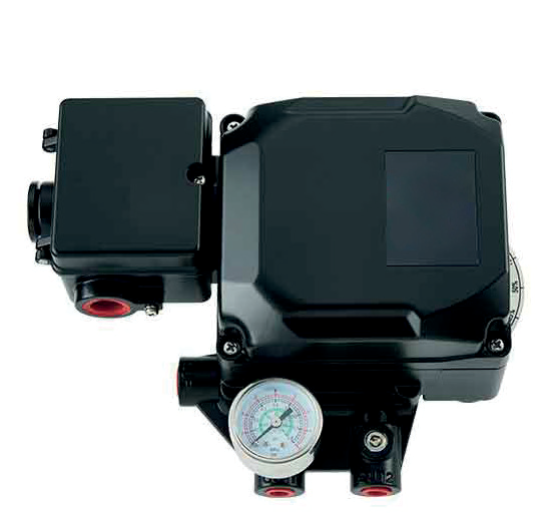

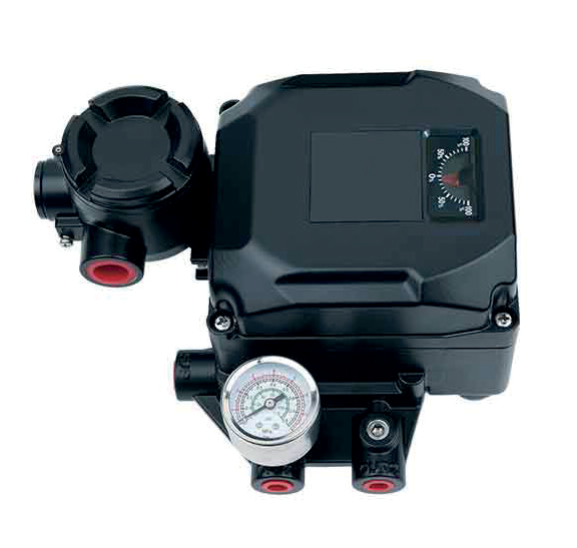

Код варианта № 0 Без опций (невзрывозащищенное исполнение)	Код варианта № 0 Без опций (взрывозащищенное исполнение)	Код варианта № 1 С обратной связью 4 ч 20 мА (невзрывозащищенное исполнение)

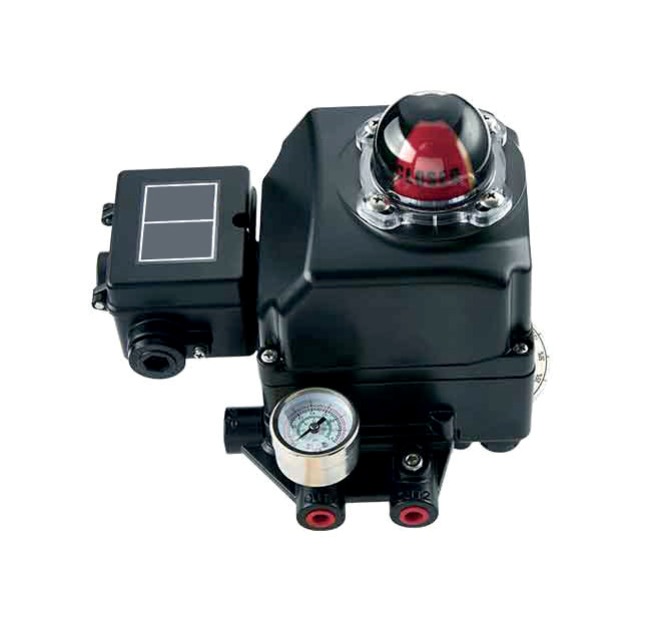

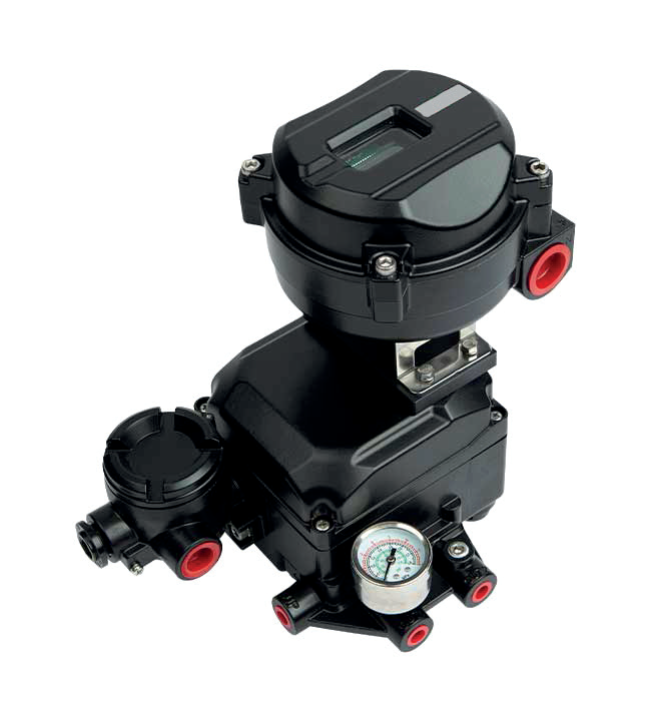

Код варианта № 1 (с дисплеем) C обратной связью 4 ч 20 мА и дисплеем (невзрывозащищенный тип)	Код варианта № 2 или №4 C обратной связью 4 ч 20 мА и/или с внутренними датчиками конечных положений (невзрывозащищенное исполнение)	Код варианта № 3 C внешними датчиками конечных положений (взрывозащищенное исполнение)

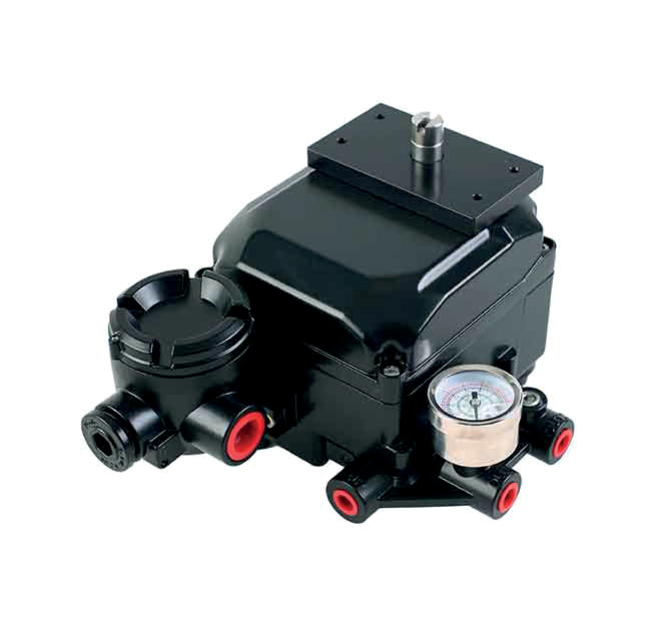

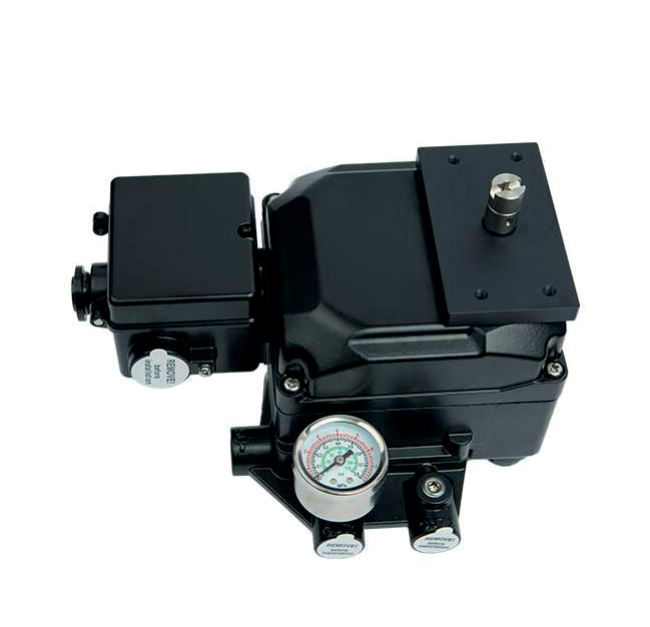

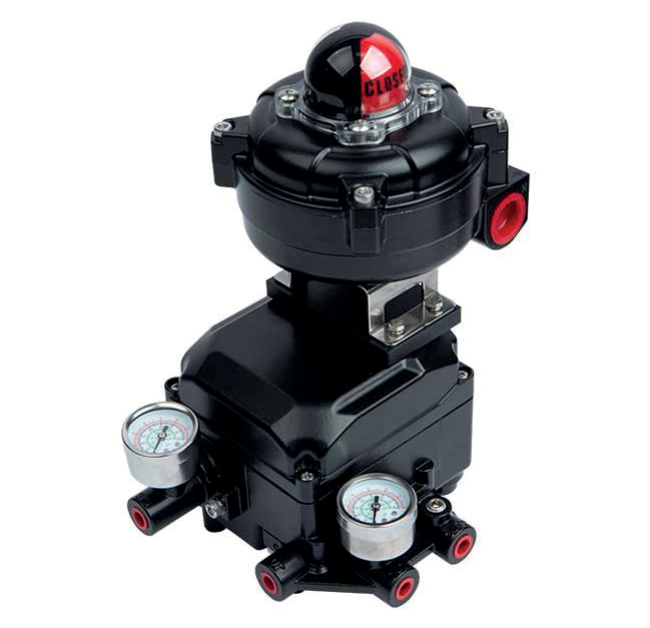

Код варианта № 5 С обратной связью 4 ч 20 мА и внешними датчиками конечных положений (взрывозащищенное исполнение)	Код варианта № 6 С площадкой для установки внешних концевых датчиков (взрывозащищенное исполнение)	Код варианта № 7 С обратной связью 4 ч 20 мА и площадкой для установки внешних концевых датчиков (невзрывозащищенное исполнение)
