Электропневматический позиционер CAMOZZI CC800, интеллектуальный, поворотный/линейный, управление 4...20mA, -60...+85С, IP66

Технические характеристики

Тип	электро-пневматический
Автонастройка	есть
Рабочая температура	-60....+120°С
Тип привода	Линейный Поворотный
Взрывозащита	есть
SMART (интеллектуальный)	да

Применение

Электропневматические позиционеры CAMOZZI СС800 , являются интеллектуальными позиционерами серии SMART и используются для управления пневматическими приводами поворотного и линейного типа. Позиционеры CAMOZZI CC800 принимают сигнал задания через интерфейс аналоговой токовой петли 4…20мА. CC800 является одной из самых распространенных серий позиционеров от Камоцци благодаря оптимальному сочетанию цены, качества и функционала. Настройка серии СС800 осуществляется как в автоматическом режиме, так и в ручную по желанию слжбы эксплуатации. Доступны исполнения как для низких, так и для высоких температур эксплуатации, несколько вариантов взрывозащищенных версии, а так же версии с выносным блоком управления. Широкий набор опций , а так же возможность управления по HART протоколу делают позиционер CAMOZZI SMART CC800 оптимальным для применения на промышленных объектах с высокой долей автоматизации.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Электропневматический позиционер серии SMART - CAMOZZI CC800, интеллектуальный, управление 4...20mA, -60...+85°С, IP66, для поворотных и линейных пневмоприводов.

ОПИСАНИЕ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC800

SMART-позиционер необходим для управления регулирующей арматурой с высокой точностью по заданному входному сигналу 4-20 мА. Модель позиционера серии СС800 использует высокопроизводительный процессор, обеспечивающий возможность самостоятельной настройки (автокалибровки), изменяемый вид характеристики (линейный, равнопроцентный, быстрое открытие, иные настройки).
Наличие встроенного дисплея позволяет производить визуальную диагностику, изменения настроек ПИД-регулирования, а опция HART-протокола расширяет возможность передачи данных о состоянии узла в систему управления. Опционально, позиционер снабжается сигналом обратной связи 4-20 мА, а также механическими или индуктивными датчиками конечных положений.
Опция расширенной диагностики позволяет проводить широкий перечень тестов с целью определения текущего состояния регулирующего клапана. Степень защиты корпуса – IP66.

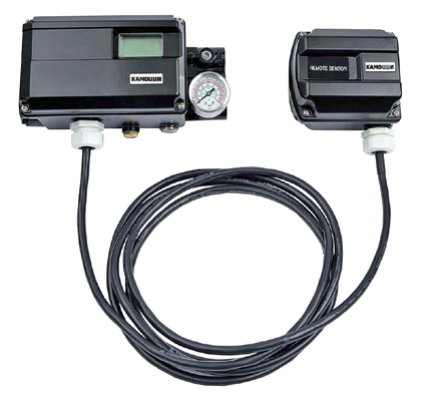

Версия CC820 – позиционер с выносным датчиком, позволяет подключать к устройству внешние датчики положения резистивные, датчики с выходным сигналом по току или напряжению.

ОСНОВНЫЕ ХАРАКТЕРИСТКИ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC800

Модель		СС800 / СС820	СС805
Входной сигнал		4~20mA DC
Сопротивление		500Ω (20mA DC)
Давление питания		0.14~0.7MPa
Ход штока		10~150mm (линейный); 0~90° (поворотный)
Присоединение воздуха		PT1/4, NPT1/4, G1/4
Присоединение манометра		PT1/8, NPT1/8
Присоединение кабеля		G1/2, NPT1/2, M20
Взрывозащита		1Ex ia IIC T5/T6 Gb X
Оболочка		IP66
Температура наружного воздуха	Стандартная версия	-30°C ... +85°C (стандартный тип) -40°C...+85°C (низкотемпературный тип) -60°C ...+85°C (низкотемпературный тип)
	Взрывозащищенная версия	-60°C...+60°C (T5) / -60°C ...+40°C(T6)
	отображение информации на ЖК-дисплее	-30°C ...+85°C
Линейность		±0.5% F.S.
Чувствительность		±0.2% F.S
Гистерезис		±0.5% F.S
Повторяемость		±0.3% F.S
Потребление воздуха		Менее 2.3 л/мин (Рвозд.=0.14MPa)
Пропускная способность		более 300 Нл/мин (Рпит. = 0.7 МПа)
Материал		Литой алюминий	нержавеющая сталь AISI 316
Масса		2,2 кг	4,2 кг
Версия HART*		HART 7
Датчики положения механические*		AC 125V, 3A; DC 30V, 2A
Датчики положения индуктивные*		DC 8.2V - 8.2 мА

* - ОПЦИИ

МАРКИРОВКА ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC800

CC800		R	N			1	5	S	5	0	NCS
CC800	СЕРИЯ:
	CC800 = стандарт
	CC805 = корпус из нержавеющей стали AISI 316
	CC820 = стандартная версия с внешним датчиком положения
R	ТИП ПРИВОДА:
	R = поворотный
	L = линейный
N	ИСПОЛНЕНИЕ= ATEX:
	N = невзрывозащищенное
	A = 1Ex ia IIC T5/T6 Gb X
1	ТИП ПОДКЛЮЧЕНИЯ:
	кабельный ввод		+	пневмоподключение
	1* = G1/2		→	1* = PT1/4
	2 = G1/2		→	2 = NPT1/4
	3 = NPT1/2		→	3 = NPT1/4
	4 = M20		→	4 = NPT1/4
	5* = M20		→	5* = G1/4
	6** = G1/2		→	6** = G1/4
	* Только для серий CC800 и CC820
	** Только для невзрывозащищенного исполнения серий CC800 и CC820
5	ТИП СОЕДИНЕНИЯ:
	Поворотный:				Линейный:
	1 = M6x39L				1 = 10-80 мм
	5 = присоединение NAMUR				2 = 70-150 мм
S	РАБОЧАЯ ТЕМПЕРАТУРА:
	S = -30°C...+85°C
	L = -40°C...+85°C
	U = -60°C...+85°C
5	ОПЦИИ= без опций
	1 = обратная связь (4 ч 20 мА)
	2 = HART протокол
	3 = HART протокол и обратная связь (4 ...20 мА)
	4 = HART протокол и опция расширенной диагностики
	5 = HART протокол, обратная связь (4 ...20 мА) и опция расширенной диагностики
0	ДАТЧИКИ КОНЕЧНЫХ ПОЛОЖЕНИЙ (для CC800/CC805) :
	0 = нет
	M = механические*
	P = индуктивные*
	D = визуальный индикатор (без концевых датчиков)*
	* Совместимо только с резистивным встроенным датчиком положения
	ДЛИНА КАБЕЛЯ (для CC820):
	1 = 5 м
	2 = 10 м
	X = специальная длина кабеля (не более 20 м)*
	BP = позиционер без блока датчика (для подключения стороннего датчика положения)
	* Пример: X0 = без соединительного кабеля в комплекте, X12 = с кабелем длиной 12 м
NCS	ТИП ВСТРОЕННОГО ДАТЧИКА ПОЛОЖЕНИЯ (для CC800/CC805):
	– = резистивный (стандартный)
	NCS = бесконтактный датчик

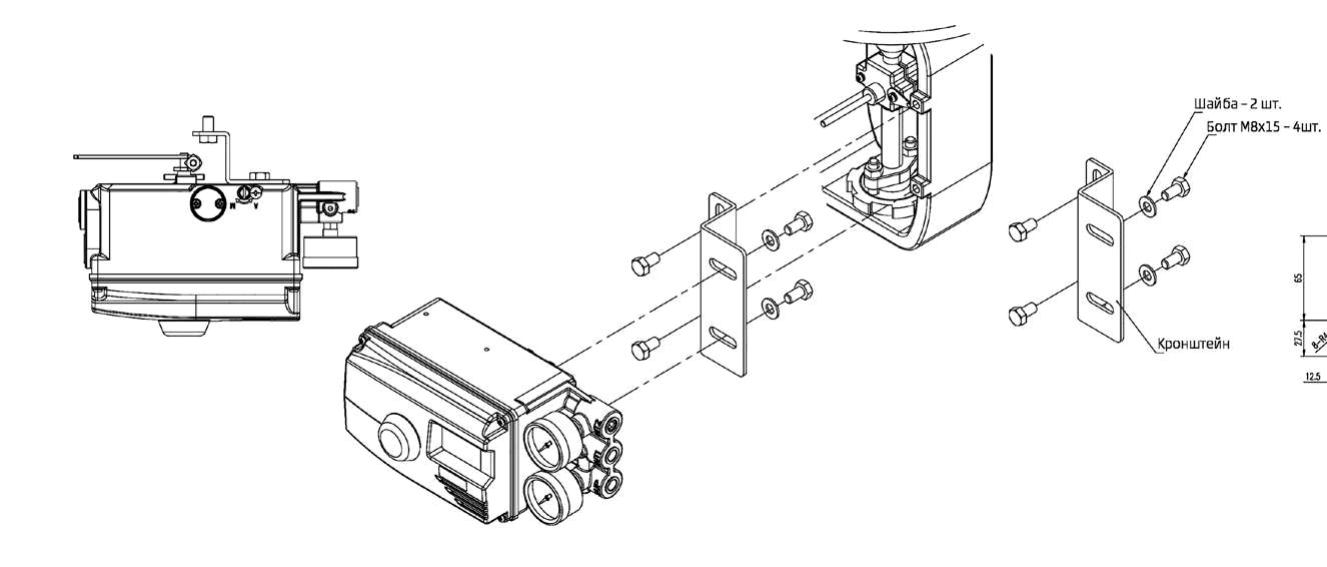

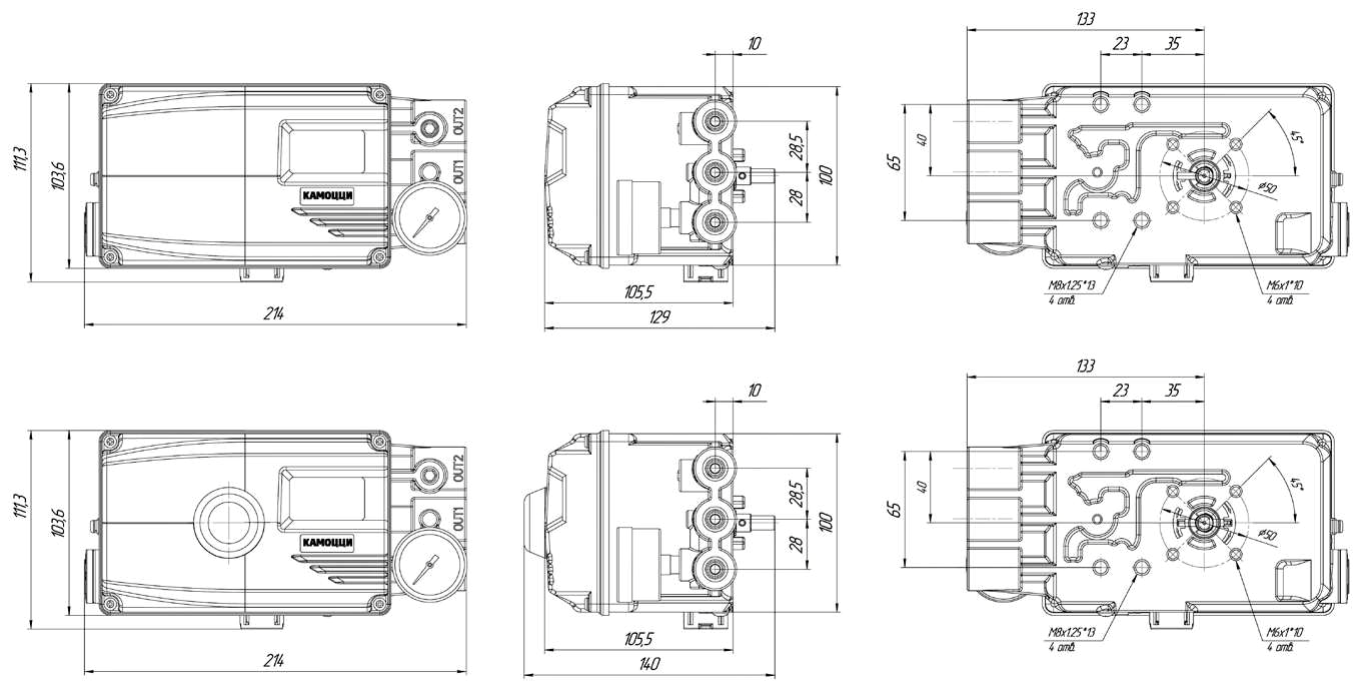

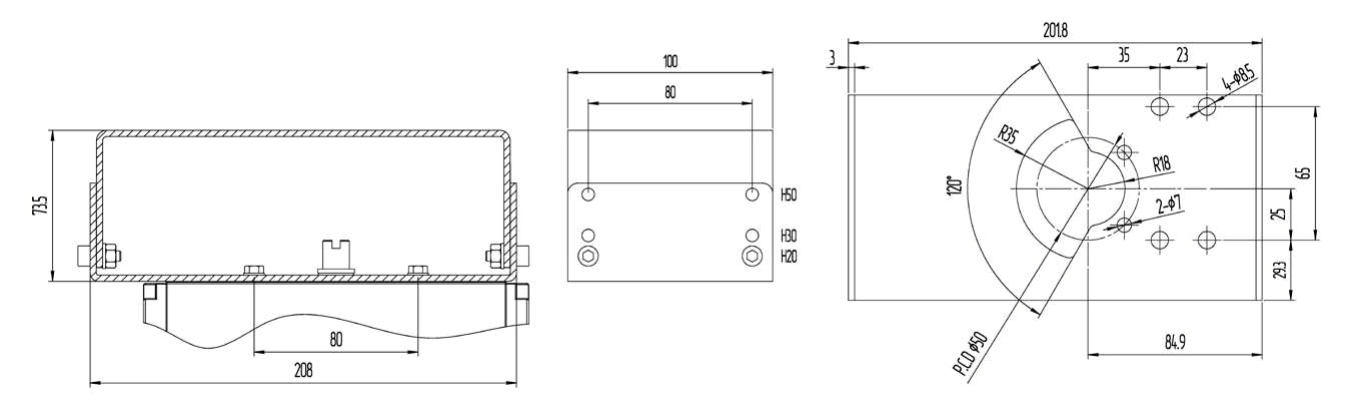

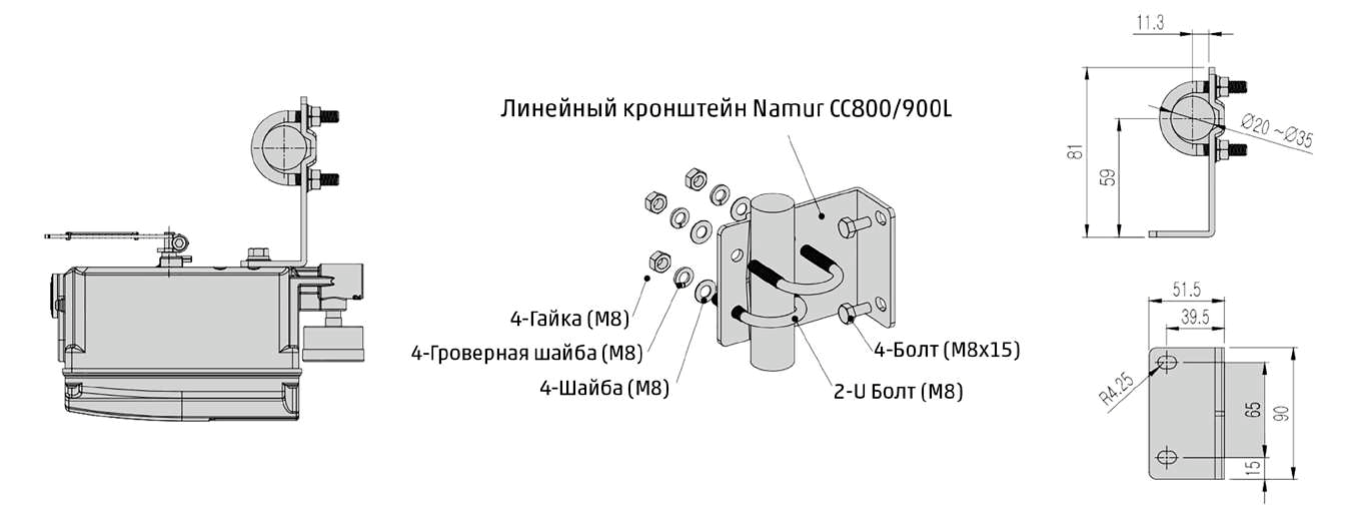

КОНСТРУКЦИЯ И ИСПОЛНЕНИЯ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА CAMOZZI CC800

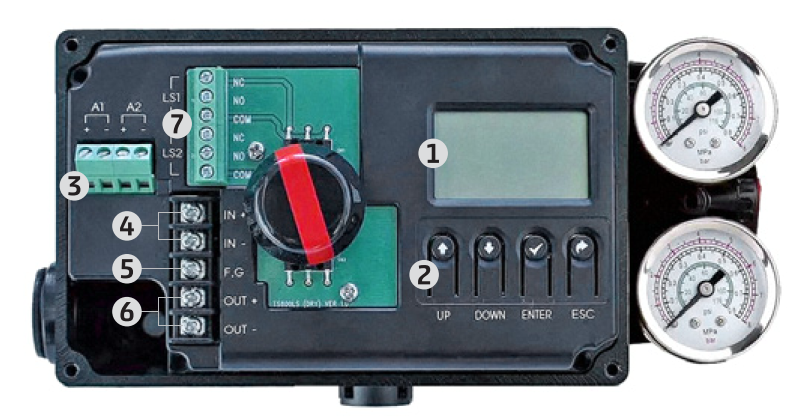

КОНСТРУКЦИЯ		ВЫНОСНОЙ ДАТЧИК - СЕРИЯ 820

1. ЖК-дисплей	5. Заземление
2. Кнопки управления	6. Обратная связь (опция) - 2-проводная - 4-20 mA DC выходной сигнал
3. ALARM выключатели	7. Датчики конечных положений (опция) - механические - индуктивные
4. Входной сигнал (4-20 mA DC)
