Электропневматический позиционер INDUTECH IP-400, поворотный/линейный, управление 4...20mA, -20...+70С, IP66

Технические характеристики

Тип	электро-пневматический
Автонастройка	нет
Рабочая температура	-20....+70°С
Тип привода	Четвертьоборотный Линейный
Взрывозащита	нет
SMART	нет

Применение

Электропневматические позиционеры INDUTECH IP-400 используются для управления пневматическими приводами поворотного и линейного типа. Позиционеры INDUTECH IP-400 принимают сигнал задания через интерфейс аналоговой токовой петли 4…20мА. INDUTECH IP-400 это бюджетная версия позиционеров, однако обладает всеми присущими более дорогим моделям функциями - ЖК дисплей, местное управление и обратная связь 4...20mA. Настройка серии INDUTECH IP-400 осуществляется механическим способом инженерами обслуживающей компании. Простая настройка и низкая стоимость делают данные позиционеры отличным решением для осуществления процессов регулирования.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Электропневматический позиционер INDUTECH IP-400, поворотный/линейный, управление 4...20mA, -20...+70С, IP66, для поворотных пневмоприводов.

ОПИСАНИЕ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА INDUTECH IP-400

ОСНОВНЫЕ ХАРАКТЕРИСТКИ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА INDUTECH IP-400

Позиция	IP-400L		IP-400R
	Односторонн.	Двусторонн.	Односторонн.	Двусторонн.
Вх. сигнал	4~20mA DC
Сопротивление	250 ±15?
Давление пневмопитания	0.14~0.7MPa
Ход штока	10~150mm		0~90 °
Присоединение воздуха	PT(Rc)1/4
Присоединение манометра	PT(Rc)1/8
Вход кабеля	G(PF)1/2
Взрывозащита	Нет
Защита от внешней среды	IP66
Темпер. окружающ. среды	-20°C...70°C
Линейность	±1.0% F.S	±1.0% F.S	±1.0% F.S	±1.0% F.S
Чувствительность	±0.2% F.S	±0.5% F.S	±0.2% F.S	±0.5% F.S
Гистерезис	±1.0% F.S (полного диапазона)
Повторяемость	±0.5% F.S (полного диапазона)
Потребление воздуха	менее 3,0 л/мин при Рвозд.=0,14 МПа
Пропускная способность	более 80 л/мин при Рвозд.=0,14 МПа
Материал	Алюминиевый сплав
Масса	2.5 kg
Исполнение с экраном и аналоговым выходом 4…20 мА
Входной сигнал	4…20 мА DC, двухпроводной
Входное напряжение	Макс. 15 В (на клеммах позиционера)
Сигнал обратной связи	4…20 мА DC, двухпроводной
Напряжение внешнего источника питания контура обратной связи	DC 24V±15% (на клеммах позиционера)

- Тестировалось при температуре 20°C , абсолютном давлении 760 мм.рт.ст., и влажности 65%.

МАРКИРОВКА ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА INDUTECH IP-400

IP-400	L (1) S(2) N(3) PL(4)

№ ПОЗ	ОПИСАНИЕ	ОБОЗНАЧЕНИЕ	ЗНАЧЕНИЕ
1	ТИП	L	Линейный
		R	Поворотный
2	ДЕЙСТВИЕ	S	Одностороннего действия
		D	Двустороннего действия
3	ИСПОЛНЕНИЕ	N	Общепромышленное
4	ОПЦИИ	-	Нет (стандартное исполнение)
		PL	Экран и аналоговый выход 4…20 мА

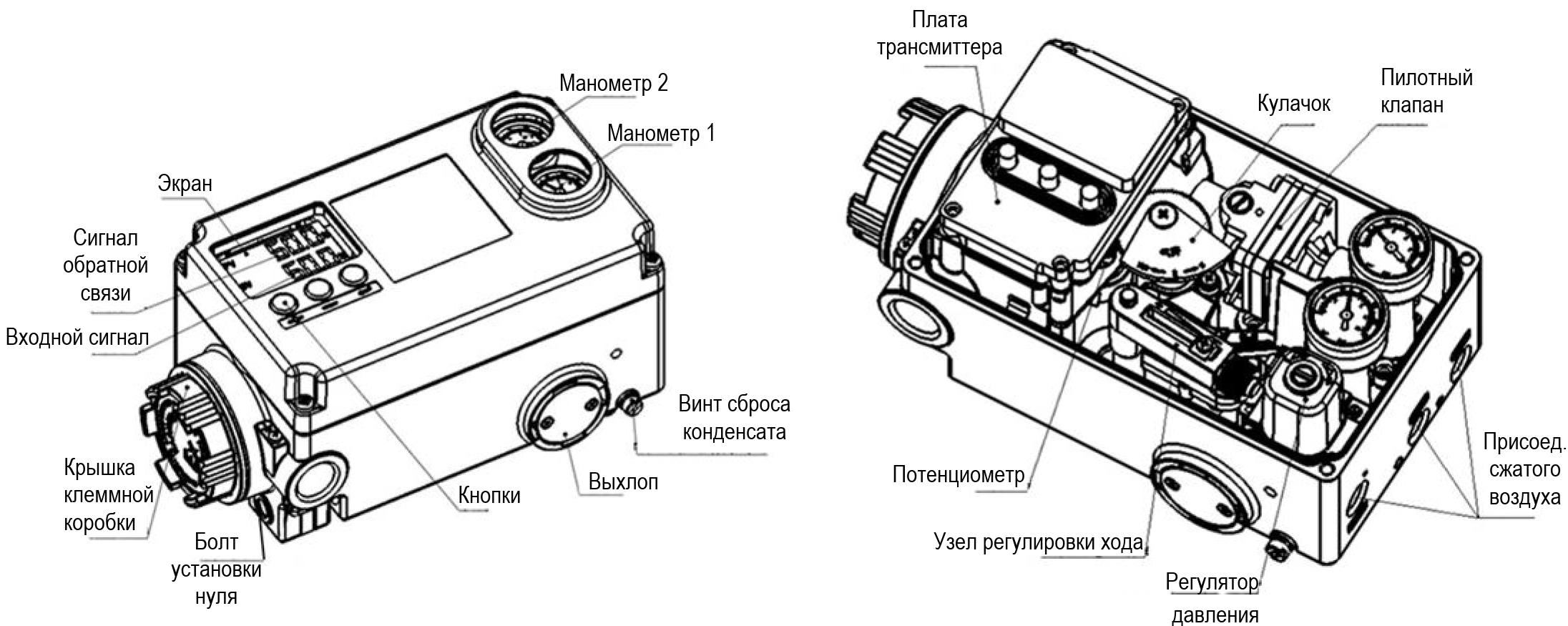

КОНСТРУКЦИЯ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА INDUTECH IP-400

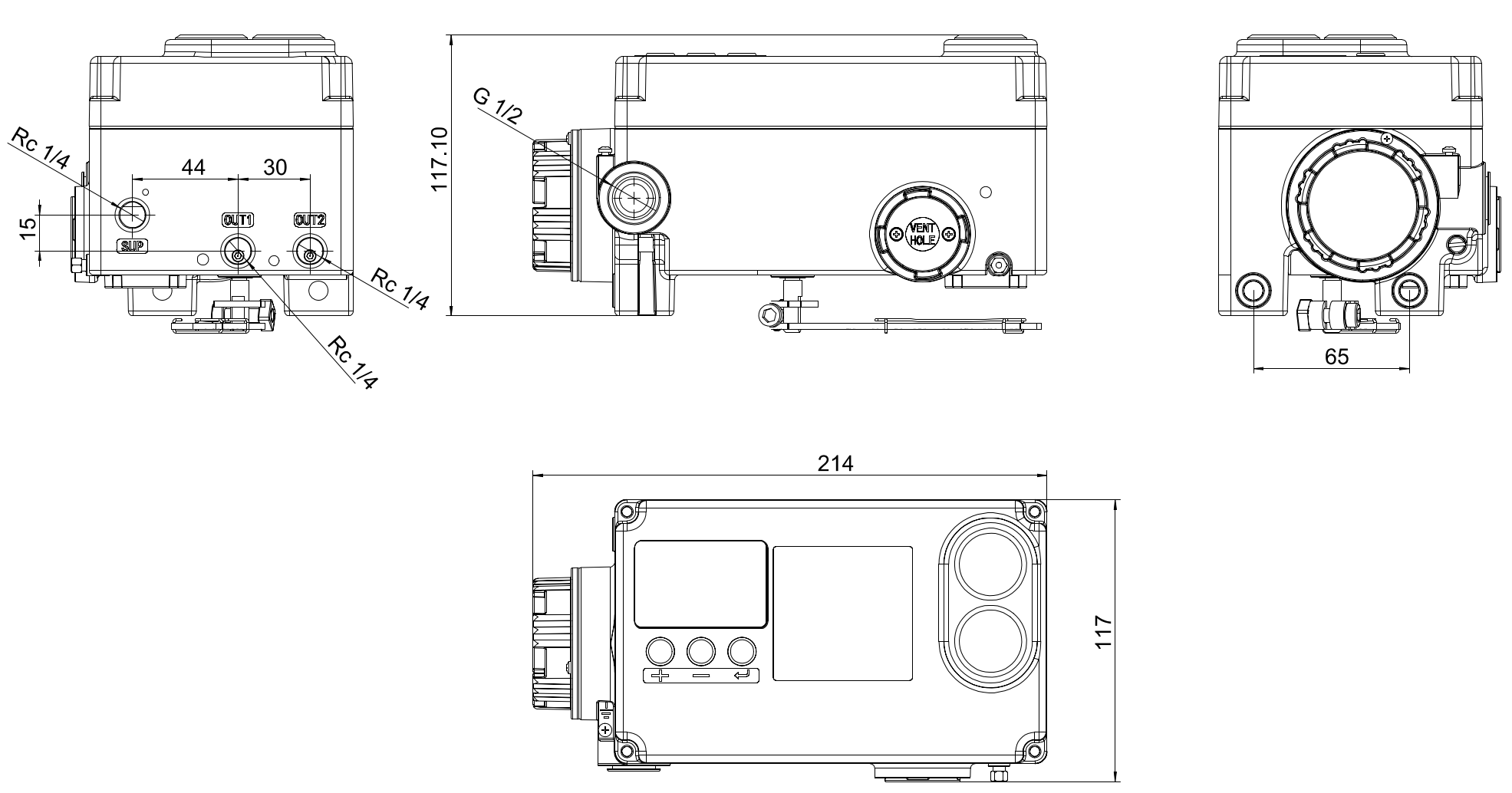

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА INDUTECH IP-400

МОНТАЖНЫЙ КОМПЛЕКТ ДЛЯ ЭЛЕКТРОПНЕВМАТИЧЕСКОГО ПОЗИЦИОНЕРА INDUTECH IP-400

Компания Академия Тепла может предложить большой вариант монтажных комплектов в зависимости не только от типа пневмопривода, но и от варианта монтажной площадки на данном приводе. Обращайтесь в офис для дальнейшей консультации и выставления предложения
