Электропривод четвертьоборотный Архимед серия AR06E, 10...400Нм, IP67, 24/230VAC, 24VDC

Технические характеристики

Крутящий момент	10...400 Нм
Напряжение питания	24/230АС и 24DC
Степень защиты	IP67
Рабочая температура	-15....+45°С
Взрывозащита	нет°
Управление	трехпозиционное, аналоговое, интеллектуальное

Применение

Четвертьоборотные электроприводы АРХИМЕД серии AR06E являются бюджетной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90°/180 или 270° поворотом штока. Электроприводы применяются для запорной арматуры с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и позиционером. Интеллектуальный блок и блок возврата в начальное положение как с помощью аккумулятора. АРХИМЕД серии AR06E в основном устанавливаются на малые шаровые краны и дисковые затворы с небольшим крутящим моментом в таких системах как водоподготовка, ХВС и ГВС, а так же системы кондиционирования. Компания Академия Тепла устанавливает привода АРХИМЕД серии AR06E на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Электропривод четвертьоборотный АРХИМЕД серия AR06E, 10...400Нм, IP67, 24AC/DC, 1x230VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR06E

Четвертьоборотные электроприводы АРХИМЕД серии AR11E являются основной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и позиционером. Интеллектуальный блок и блок возврата в начальное положение как с помощью аккумулятора или пружинного блока. АРХИМЕД серии AR11E могут быть выполнены по степени взрывозащиты 1 Ex db IIC T5 Gb X. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -60°С. Компания Академия Тепла устанавливает привода АРХИМЕД серии AR11E на запорную и регулирующую арматуру, предлагаемую нашей компанией.

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR06E

Электропривод серии AR06E - это компактные пластиковые корпуса обеспечивают легкость, устойчивость к коррозии и подходят для использования в системах с умеренными механическими нагрузками и стандартными промышленными условиями. Электропривод серии AR06E используется для управления запорного органа клапана или другого подобного оборудования вращением на угол 0°....270°, например дискового затвора, шарового крана, створчатого затвора, пробкового клапана и т.д.. с крутящим омоентом до 300Нм. Приводы широко применяются в водоподготовке, ХВС и ГВС, в системах холодснабжения и кондиционирования и других отраслях. Двигатель работает от напряжения 220В/24В переменного тока или 24B постоянного тока, а также входящего управляющего сигнала 4-20мА или 0-10 В постоянного тока, перемещает клапан в нужное положение и выполняет автоматический контроль. Максимальный вращающий момент приводов до 400 Нм.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR06E

Крутящий момент	10...400 Нм
Напряжение питания	24В DC, 1ф/24В/50Гц АС, 1ф/220В/50Гц АС
Рабочая температура	–15…+45 °С
Степень защиты	IP67
Наличие взрывозащиты	нет
Тип привода	S3 – 85% периодический повторно-кратковременный
Управление	Трехпозиционное Аналоговое Интеллектуальное
Ручной дублёр	Есть, шестигранник
Концевые выключатели встроенные	Есть, с возможностью снятия сигнала положения
Моментные выключатели, встроенные	Есть, без снятия сигнала положения
ОПЦИИ	Быстродействующее исполнение (время срабатывания о 1 до 5 сек) Вращение привода на 180° и 270° Дополнительные концевые выключатели Позиционер Местный пульт управления Блоки безопасности ( аккумулятор)

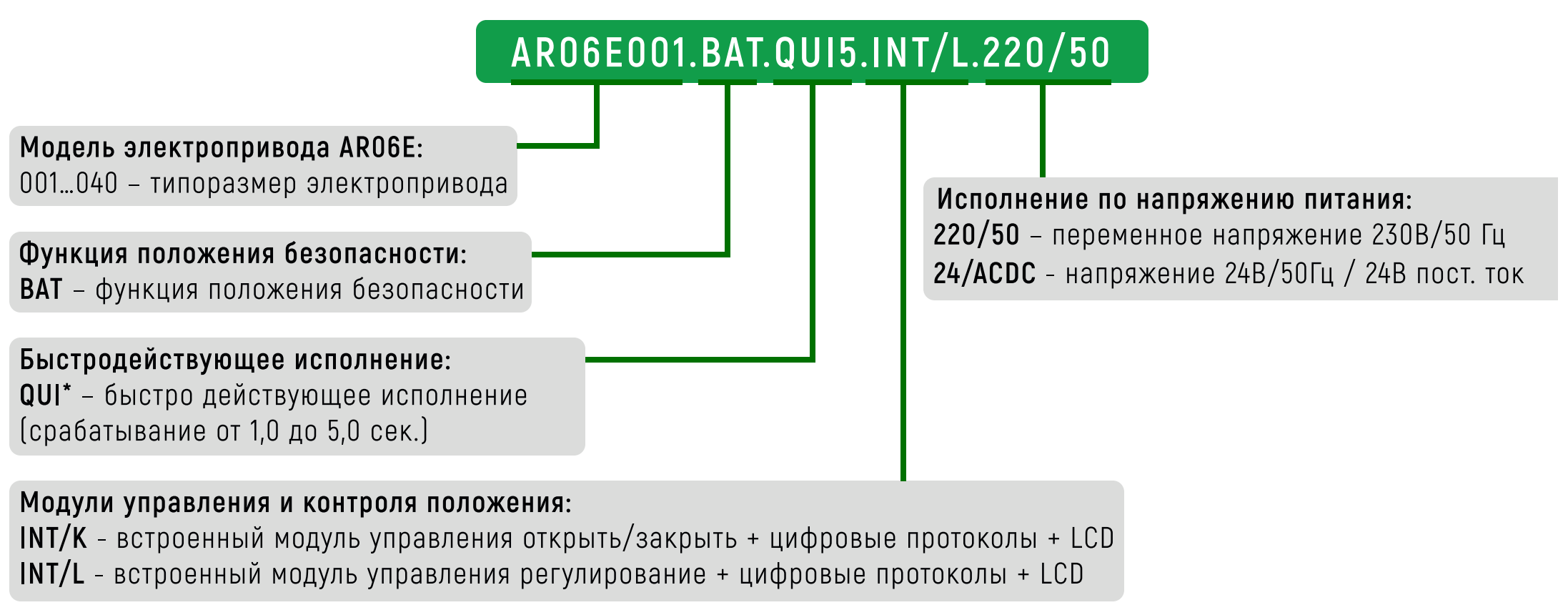

МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR06E

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR06E

Модель	Крутящий момент (нм)	Время откр/закр (90°/сек)		Вал привода, мм	ISO фланец	Масса, кг
Модель	Крутящий момент (нм)	1ф/24В/50Гц АС, 1ф/220В/50Гц АС	24В DC	Квадрат	ISO фланец	Масса, кг
AR06E001	10	10	5	F03/F05	11х11	0,5
AR06E002	20	15	10	F03/F04/F05	11х11	0,6
AR06E005	50	20	12	F05/F07	14х14	1,6
AR06E008	80	20	10	F05/F07	17х17	2,0
AR06E011	110	20	10	F05/F07	17х17	2,2
AR06E020	200	25	25	F07/F10	22х22	6,0
AR06E040	400	25	25	F07/F10	22х22	6,0

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR06E

Модель	схема

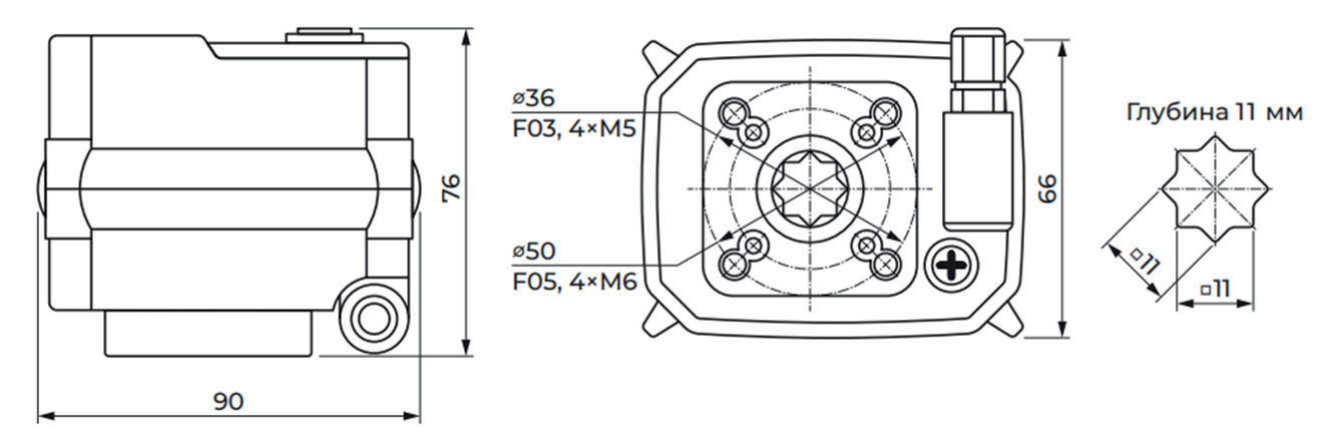

AR06E001

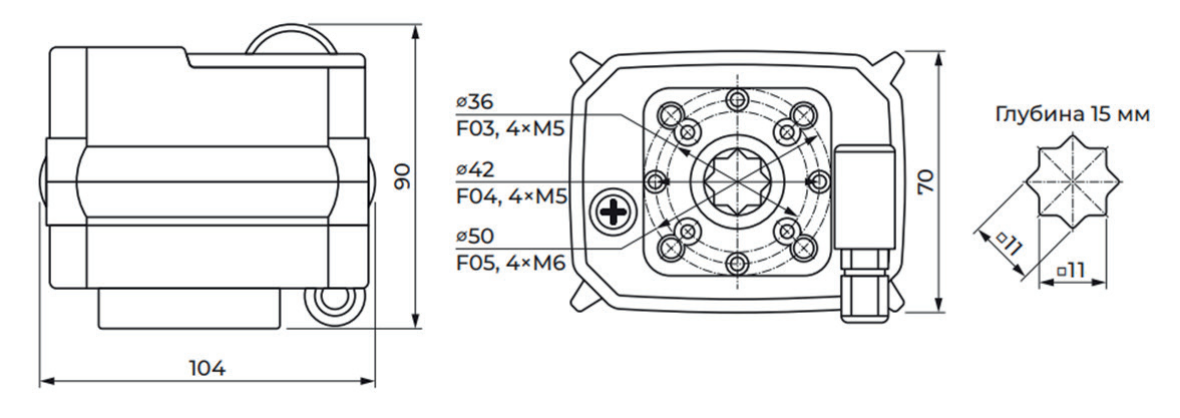

AR06E002

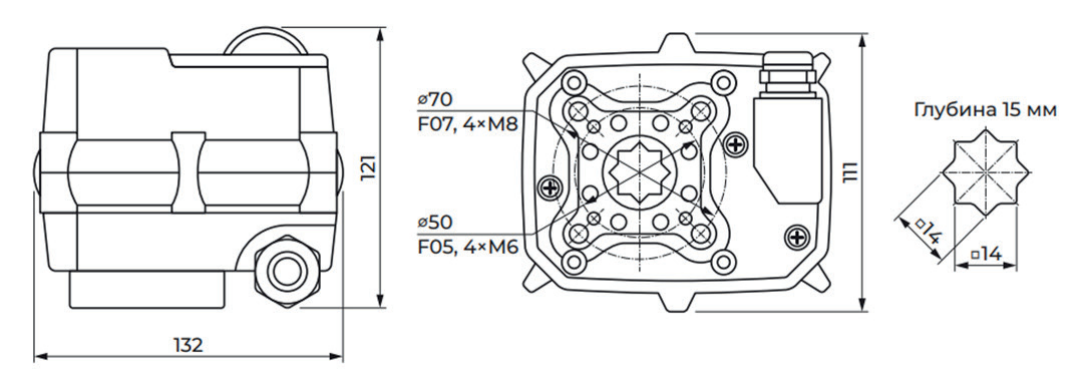

AR06E005

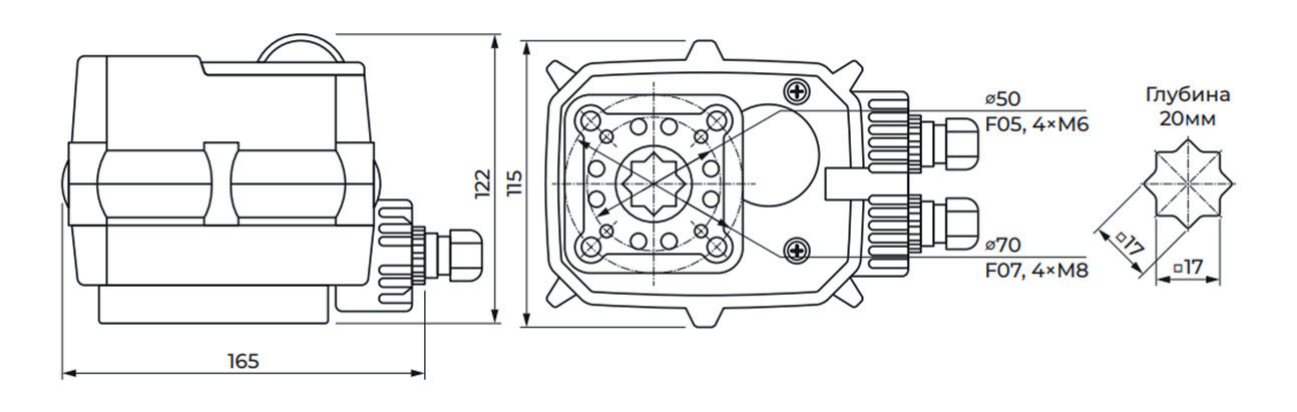

AR06E008/AR06E011

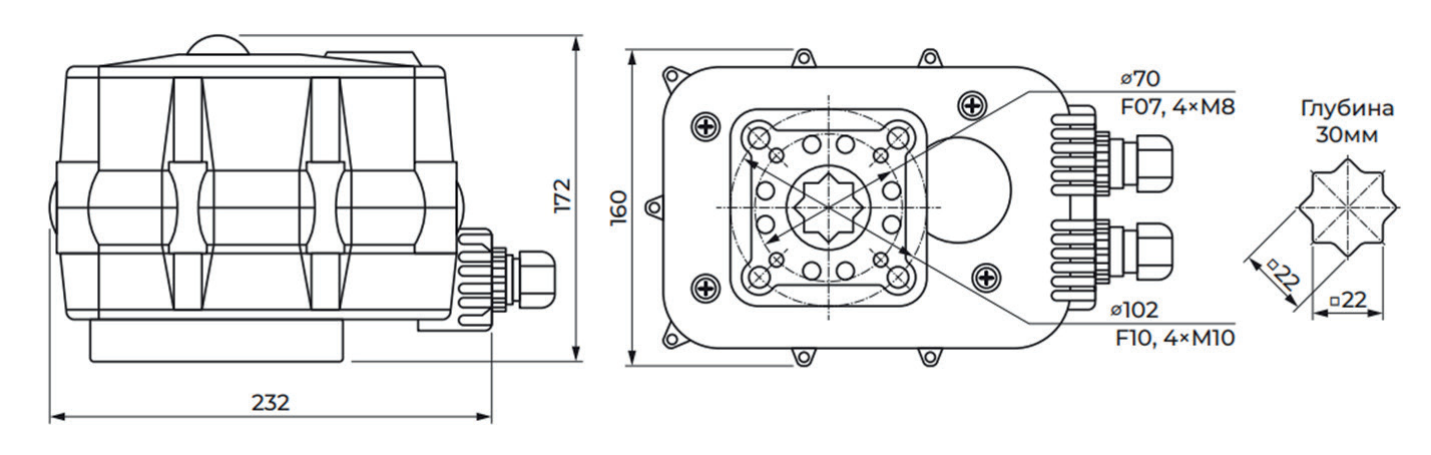

AR06E020/AR06E040
