Электропривод четвертьоборотный Архимед серия AR11E, 50...6 000Нм, IP67, 24/230/380VAC, 24VDC

Технические характеристики

Крутящий момент	50...6 000 Нм
Напряжение питания	24/230/380АС и 24DC
Степень защиты	IP67/68
Рабочая температура	-60....+70°С
Взрывозащита	есть
Управление	трехпозиционное, аналоговое, интеллектуальное

Применение

Четвертьоборотные электроприводы АРХИМЕД серии AR11E являются основной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и позиционером. Интеллектуальный блок и блок возврата в начальное положение как с помощью аккумулятора. АРХИМЕД серии AR11E могут быть выполнены по степени взрывозащиты 1 Ex db IIC T5 Gb X. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -60°С. Компания Академия Тепла устанавливает привода АРХИМЕД серии AR11E на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Электропривод четвертьоборотный АРХИМЕД серия AR11E, 50...6 000Нм, IP67, 24AC/DC, 1x230VAC, 3x380VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Четвертьоборотные электроприводы АРХИМЕД серии AR11E являются основной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и позиционером. Интеллектуальный блок и блок возврата в начальное положение как с помощью аккумулятора или пружинного блока. АРХИМЕД серии AR11E могут быть выполнены по степени взрывозащиты 1 Ex db IIC T5 Gb X. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -60°С. Компания Академия Тепла устанавливает привода АРХИМЕД серии AR11E на запорную и регулирующую арматуру, предлагаемую нашей компанией.

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Электропривод серии AR11E используется для управления или регулирования запорного органа клапана или другого подобного оборудования вращением на угол 0°....270°, например дискового затвора, шарового крана, створчатого затвора, пробкового клапана и т.д.. Приводы широко применяются в нефтяной, химической сфере, в водоподготовке, теплоснабжении, при производстве бумаги, а также на электростанциях, в лёгкой промышленности и других отраслях. Двигатель работает от напряжения 380В/220В/110В переменного тока или 24B/110В постоянного тока, а также входящего управляющего сигнала 4-20мА или 0-10 В постоянного тока, перемещает клапан в нужное положение и выполняет автоматический контроль. Максимальный вращающий момент приводов до 6000 Нм. Привод изготовлен в соответствии с ТУ 29.13.20.-001-77513514-2018.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Крутящий момент	50....6 000 Нм
Напряжение питания	24 DC, 1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура	–40…+70 °С
Степень защиты	IP67
Наличие взрывозащиты	есть
Тип привода	S2 - 15 мин. кратковременный (открыть/закрыть), S4 – ПВ 25% повторно-кратковременный (регулирование)
Управление	Трехпозиционное Аналоговое Интеллектуальное
Ручной дублёр	Есть, штурвал
Концевые выключатели встроенные	Есть, с возможностью снятия сигнала положения
Моментные выключатели, встроенные	Есть, без снятия сигнала положения
ОПЦИИ	Исполнение на окр. температуру до -60°С Исполнение защиты IP68 Взрывозащита 1 Ex db IIC T5 Gb X Вращение привода на 270° Дополнительные концевые выключатели Позиционер Местный пульт управления Блоки безопасности ( аккумулятор) Протоколы связи ModBus/Profibus/HART

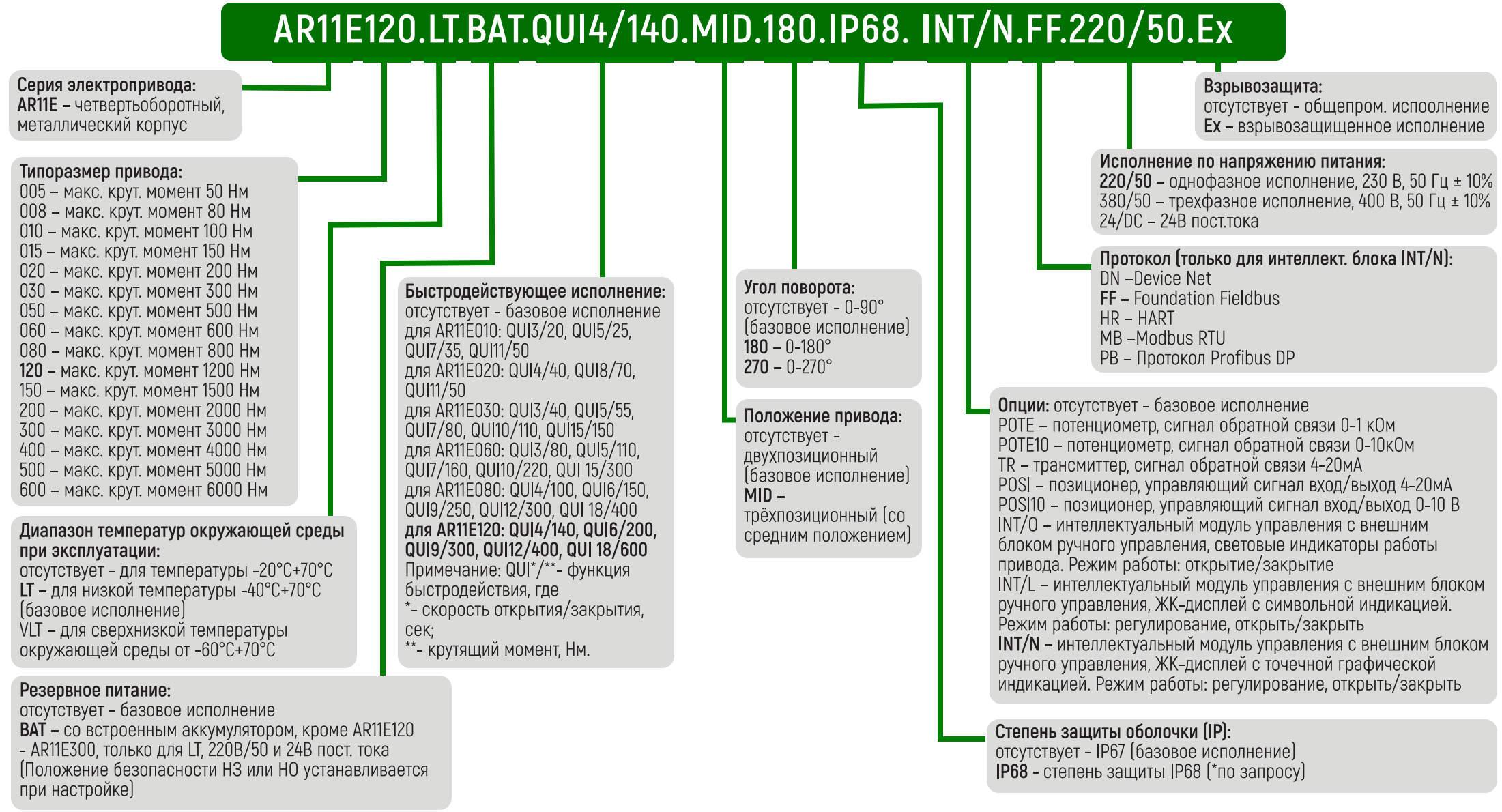

МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Модель	Крутящий момент (нм)	Время откр/закр (90°/сек)	Вал привода, мм			ISO фланец	Масса, кг
Модель	Крутящий момент (нм)	Время откр/закр (90°/сек)	Квадрат	Вал со шпонкой	Глубина	ISO фланец	Масса, кг
AR11E005	50	22	14х14	макс. Ш20,0	40	F05/F07	7,5
AR11E008	80	22	14х14	макс. Ш20,0	40	F07	7,5
AR11E010	100	22	14х14	макс. Ш20,0	40	F07	7,5
AR11E015	150	25	17x17	макс. Ш22,0	45	F07/F10	17,3
AR11E020	200	25	17x17	макс. Ш22,0	45	F07/F10	17,3
AR11E030	300	31	22x22	макс. Ш35,0	45	F10/F12	22
AR11E050	500	31	27x27	макс. Ш35,0	45	F10/F12	23
AR11E060	600	31	27x27	макс. Ш35,0	45	F10/F12	23
AR11E080	800	37	36x36	макс. Ш45,0	45	F12/F14	29
AR11E120	1200	37	36x36	макс. Ш45,0	45	F12/F14	29
AR11E150	1500	93	-	макс. Ш45,0	65	F14/F16	77
AR11E200	2000	112	-	макс. Ш45,0	65	F14/F16	83
AR11E300	3000	112	-	макс. Ш45,0	65	F14/F16	83
AR11E400	4000	185	-	макс. Ш45,0	65	F14/F16	83
AR11E500	5000	185	-	макс. Ш45,0	65	F14/F16	83
AR11E600	6000	185	-	макс. Ш45,0	65	F14/F16	83

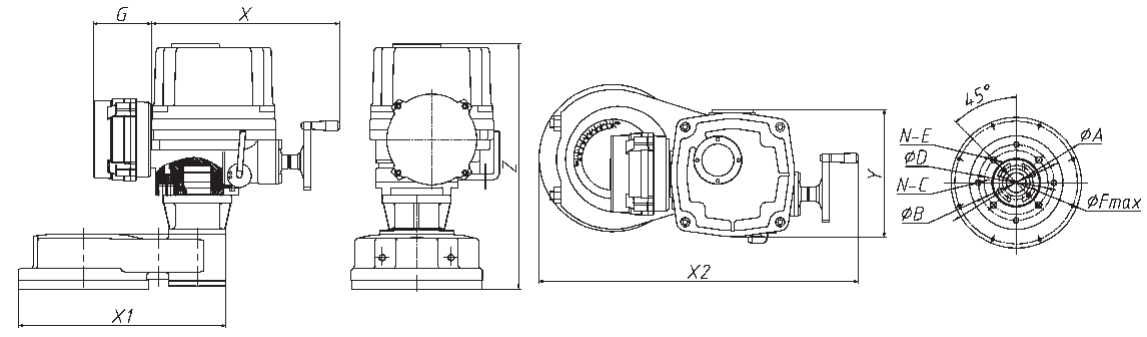

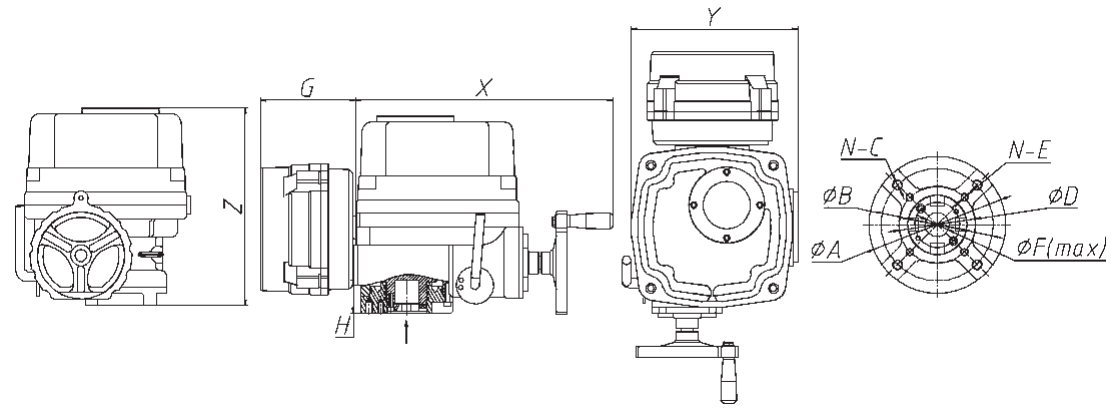

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

ГОРИЗОНТАЛЬНАЯ И ВЕРТИКАЛЬНАЯ УСТАНОВКА

Модель	X	Y	Z	A	B	N-C	D	N-E	F	G	H	X1	X2
AR11E005	260	161	236	90	70	4-M8	50	4-M6	Ш20	140	40
AR11E008	260	161	236	90	70	4-M8	-	-	Ш20	140	40
AR11E010	260	161	236	90	70	4-M8	-	-	Ш20	140	40
AR11E015	351	227	270	125	102	4-M10	70	4-M8	Ш22	140	45
AR11E020	351	227	270	125	102	4-M10	70	4-M8	Ш22	140	45
AR11E030	367	242	290	150	125	4-M12	102	4-M10	Ш35	140	55
AR11E050	367	242	290	150	125	4-M12	102	4-M10	Ш35	140	55
AR11E060	367	242	290	150	125	4-M12	102	4-M10	Ш35	140	55
AR11E080	410	276	330	180	140	4-M16	125	4-M12	Ш45	140	65
AR11E120	410	276	330	180	140	4-M16	125	4-M12	Ш45	140	65

AR11E150	410	276	330	285	165	4-M18	140	4-M16	Ш45	140		454	696
AR11E200	410	276	330	285	165	4-M18	140	4-M16	Ш45	140		454	696
AR11E300	410	276	330	285	165	4-M18	140	4-M16	Ш45	140		454	696
AR11E400	410	276	330	285	165	4-M18	140	4-M16	Ш45	140		454	696
AR11E500	410	276	330	285	165	4-M18	140	4-M16	Ш45	140		454	696
AR11E600	410	276	330	285	165	4-M18	140	4-M16	Ш45	140		454	696

ИНТЕЛЛЕКТУАЛЬНЫЕ МОДУЛИ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Модуль	Внешний вид	Описание
INT/O	ЖК-дисплей со световыми индикаторами работы привода	Режим работы: открытие/закрытие. Встроенный микропроцессор, управляет приводом, облегчает настройку и выдаёт сигналы по конечным положениям, моментным выключателям, аварийной сигнализации, перегреву мотора Концевые выключатели электромеханические, термореле и датчик перегрева мотора встроены в систему управления, есть внешние концевые выключатели, выходной дискретный сигнал 24DC.

INT/K, INT/L	ЖК-дисплей с символьной индикацией.	Режим работы: INT/K - открытие/закрытие, INT/L - регулирование. - Отображение работы привода в %, цветовые индикаторы, код ошибок - Встроенный абсолютный энкодер (индукционный датчик) вместо концевых выключателей и потенциометра - Дискретный сигнал управления 24DC, аналог. сигнал выход 4-20 mA Стандартные и расширенные настройки функций привода: - действие при пропадании управляющего сигнала, - точная настройка текущего тока 4- 20мА, - настройка прямого или обратного управляющего сигнала,- настройка двухпроводного управления, - настройка направления вращения,- восстановление и сохранение заводских настроек.

NT/M, INT/N	ЖК-дисплей с точечной графической индикацией.	Режим работы: INT/M - открытие/закрытие, INT/N - регулирование. Максимальное решение для многооборотных приводов, все функции предыдущего плюс множество дополнительных, в т.ч. управление по цифровым протоколам Profibus, Modbus, Fieldbus, Hart, Device Net, действие при сигнале аварийного управления ESD, - электронные технологии определения, отображения крутящего момента, - двухскоростной механизм управления открытия/ закрытия, -трёхуровневая защита паролем, -полярность для аналогового сигнала управления, -двухпроводное управление, -установка времени торможения перед остановкой, -таймер двухскоростного управления, -запись в электронный журнал работы привода, отчёт об ошибках и др.
