Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Четвертьоборотные электроприводы
/
Электропривод четвертьоборотный Архимед серия AR11E.PR, 50...100Нм, пружиннный возврат, IP67, 24/230/380VAC

Электропривод четвертьоборотный Архимед серия AR11E.PR, 50...100Нм, пружиннный возврат, IP67, 24/230/380VAC

Технические характеристики
Крутящий момент 50...100 Нм
Напряжение питания 24/230/380АС
Степень защиты IP67/68
Рабочая температура -60....+70°С
Взрывозащита есть
Управление трехпозиционное, аналоговое
Применение

Четвертьоборотные электроприводы АРХИМЕД серии AR11E.TR являются серией электроприводов с пружинным возвратом и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно  исполнение привода с местным управлением, и позиционером. Интеллектуальный блок и блок возврата в начальное положение с помощью встроенной пружины.  АРХИМЕД серии AR11E.TR   могут быть выполнены по степени взрывозащиты 1 Ex db IIC T5 Gb X. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -60°С. Компания Академия Тепла устанавливает привода АРХИМЕД серии AR11E.TR  на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод четвертьоборотный Архимед серия AR11E.PR, 50...100Нм, пружиннный возврат, IP67, 24/230/380VAC, для запорной и регулирующей арматуры



ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E.TR

Четвертьоборотные электроприводы АРХИМЕД серии AR11E.TR являются серией электроприводов с пружинным возвратом и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно  исполнение привода с местным управлением, и позиционером. Интеллектуальный блок и блок возврата в начальное положение с помощью встроенной пружины.  АРХИМЕД серии AR11E.TR   могут быть выполнены по степени взрывозащиты 1 Ex db IIC T5 Gb X. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -60°С.



НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Электропривод серии AR11E.TR используется для управления или регулирования запорного органа клапана или другого подобного оборудования вращением на угол 0°....90°, например дискового затвора, шарового крана, створчатого затвора, пробкового клапана и т.д.. небольшого диаметра, с требуемым крутящим моментом до 80Нм. Приводы широко применяются в нефтяной, химической сфере, в водоподготовке, теплоснабжении, при производстве бумаги, а также в лёгкой промышленности и других отраслях. Двигатель работает от напряжения 380В/220В переменного тока, а также входящего управляющего сигнала 4-20мА или 0-10 В постоянного тока, перемещает клапан в нужное положение и выполняет автоматический контроль. Максимальный вращающий момент приводов до 100 Нм. Привод имеет встроенную пружину для обеспечения  возврата запорного элемента в безопасное положение при потере питания. Возможна установка блоком местного управления.



ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Крутящий момент 50....100 Нм
Напряжение питания 1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура –20…+70 °С
Степень защиты IP67
Наличие взрывозащиты есть
Тип привода
S2 - 15 мин. кратковременный (открыть/закрыть),
S4 – ПВ 25%/50% повторно-кратковременный (регулирование)
Управление
Трехпозиционное
Аналоговое
Интеллектуальное
Ручной дублёр Нет
Концевые выключатели встроенные Есть,  с возможностью снятия сигнала положения
Моментные выключатели, встроенные Есть, без снятия сигнала положения
ОПЦИИ
Исполнение на окр. температуру до -60°С
Исполнение защиты IP68
Взрывозащита 1 Ex db IIC T5 Gb X
Дополнительные концевые выключатели
Позиционер
Местный пульт управления

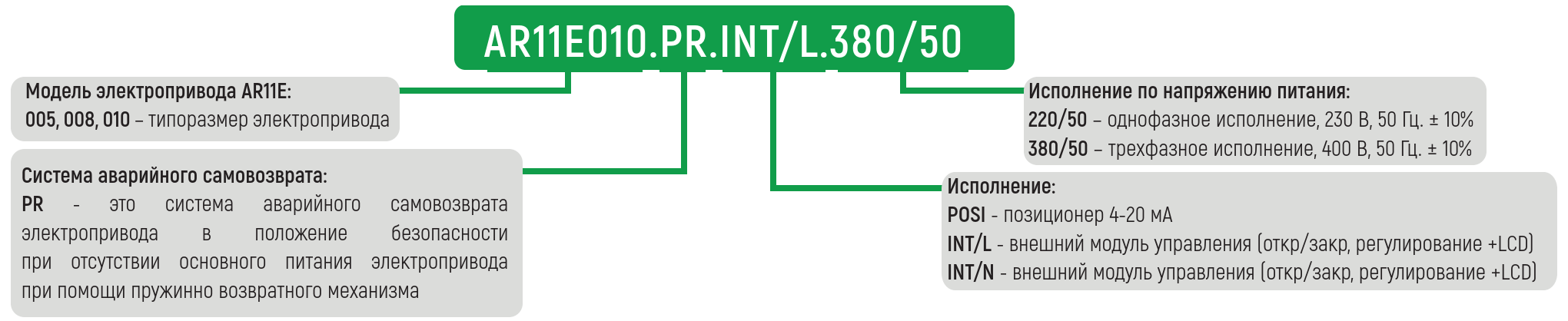

МАРКИРОВКА  ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Модель

 Крутящий момент (нм)

 Время откр/закр от электродвигателя (90°/сек) Время откр/закр от пружины (90°/сек) Вал привода, мм ISO фланец Масса, кг
Квадрат

Вал со  шпонкой

  Глубина
AR11E005 50 10 3 17х17 макс. 20,0 20 F05/F07 21,0
AR11E008 80 10 3 17х17 макс. 20,0 20 F07  21,5
AR11E010  100 10 3 17х17 макс. 20,0 20 F07  22,0

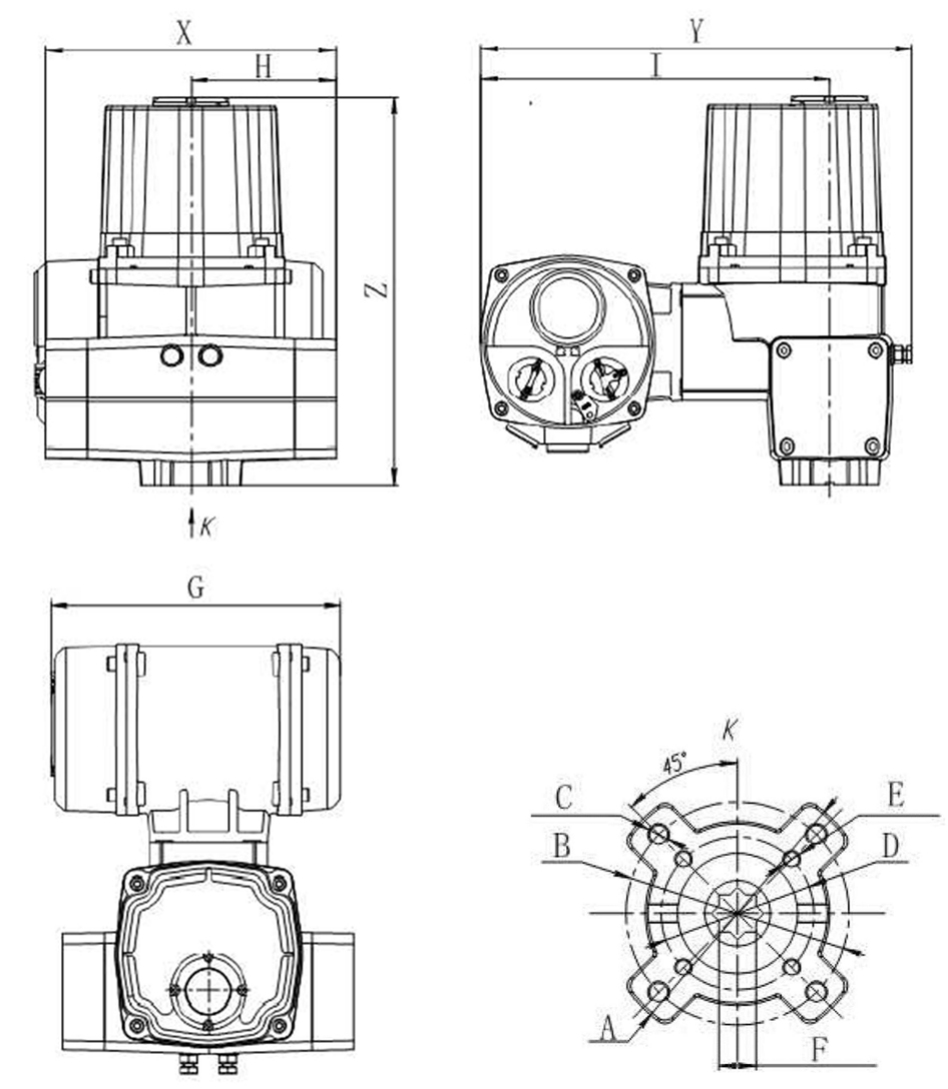

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

ГОРИЗОНТАЛЬНАЯ И ВЕРТИКАЛЬНАЯ УСТАНОВКА
Модель X Y Z A B C D E F G H I
AR11E005 285  424  380  Ш120 Ш102 4*M10 ↓22  Ш70 4*M8 ↓17 17x17 ↓20 285  142.50 343
AR11E008 285  424  380  Ш120 Ш102 4*M10 ↓22  Ш70 4*M8 ↓17 17x17 ↓20 285  142.50 343
AR11E010  285  424  380  Ш120 Ш102 4*M10 ↓22  Ш70 4*M8 ↓17 17x17 ↓20 285  142.50 343

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Питание Управление Схема

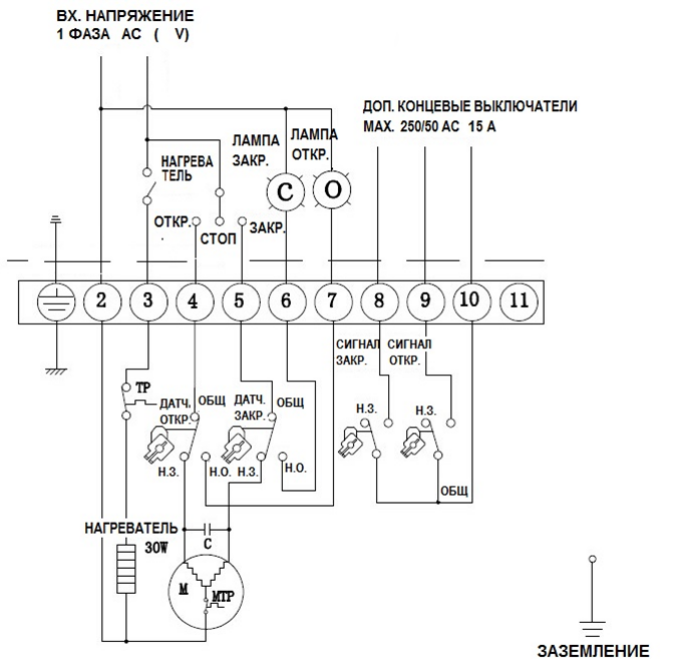

1ф/220В/50Гц

 режим двухпозиционный

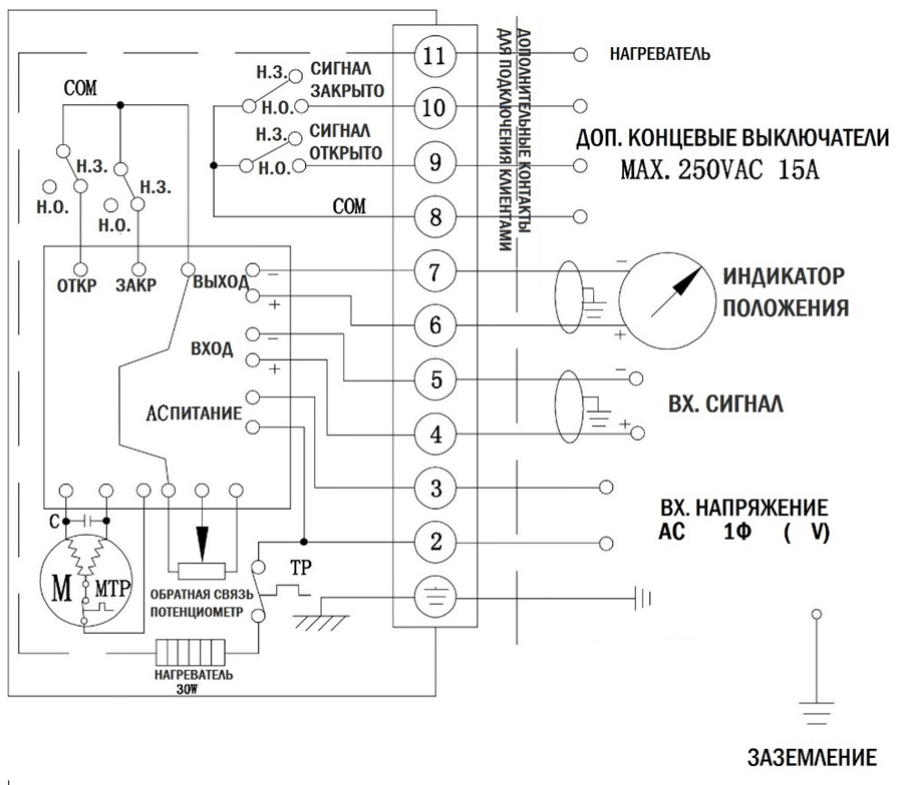

1ф/220В/50Гц

 режим регулирования

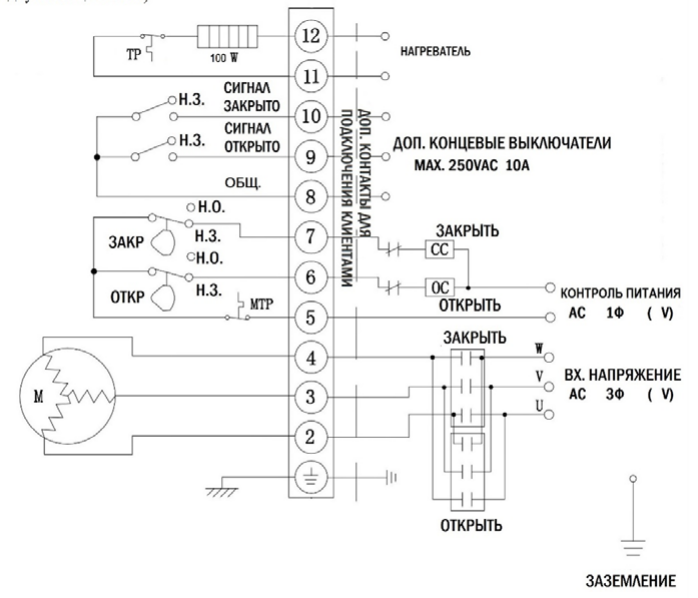

3ф/380В/50Гц Режим внешний контроль двухпозиционный



ИНТЕЛЛЕКТУАЛЬНЫЕ МОДУЛИ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО АРХИМЕД AR11E

Модуль Внешний вид Описание
INT/K, INT/L

ЖК-дисплей с символьной индикацией.
Режим работы: INT/K - открытие/закрытие,  INT/L - регулирование.
- Отображение работы привода в %, цветовые индикаторы, код ошибок
- Встроенный абсолютный энкодер (индукционный датчик) вместо концевых выключателей и потенциометра
- Дискретный сигнал управления 24DC, аналог. сигнал выход 4-20 mA
Стандартные и расширенные настройки функций привода:
- действие при пропадании управляющего сигнала,
- точная настройка текущего тока 4- 20мА,
- настройка прямого или обратного управляющего сигнала,- настройка двухпроводного управления,
- настройка направления вращения,- восстановление и сохранение заводских настроек.

NT/M, INT/N

ЖК-дисплей с точечной графической индикацией.
Режим работы: INT/M - открытие/закрытие,  INT/N - регулирование.
Максимальное решение для многооборотных приводов, все функции предыдущего плюс множество дополнительных, в т.ч. управление по цифровым протоколам Profibus, Modbus, Fieldbus, Hart, Device Net, действие при сигнале аварийного управления ESD,
- электронные технологии определения, отображения крутящего момента,
- двухскоростной механизм управления открытия/ закрытия,
-трёхуровневая защита паролем,
-полярность для аналогового сигнала управления,
-двухпроводное управление,
-установка времени торможения перед остановкой,
-таймер двухскоростного управления,
-запись в электронный журнал работы привода, отчёт об ошибках и др.
