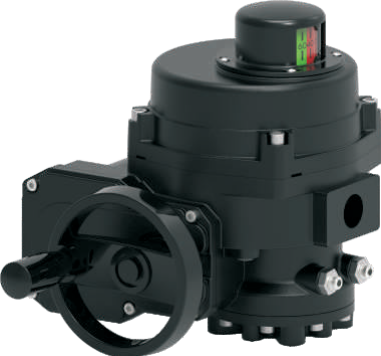

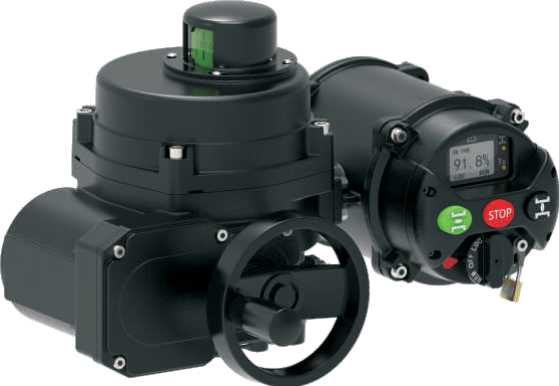

Электропривод четвертьоборотный HELI серия HEQ, 50...8 000Нм, IP67/68, 24/230/380VAC, 24VDC

Технические характеристики

Крутящий момент	50...8 000 Нм
Напряжение питания	24/230/380АС и 24DC
Степень защиты	IP67/68
Рабочая температура	-50....+70°С
Взрывозащита	есть
Управление	трехпозиционное, аналоговое, интеллектуальное

Применение

Четвертьоборотные электроприводы HELI серии HEQ являются основной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры (точность регулирования до 1%) с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и степенью защиты IP68. Интеллектуальный блок и блок возврата в начальное положение. HELI HEQ могут быть выполнены по степени взрывозащиты Exd II CT6. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -50°С. Компания Академия Тепла устанавливает привода HELI HEQ на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

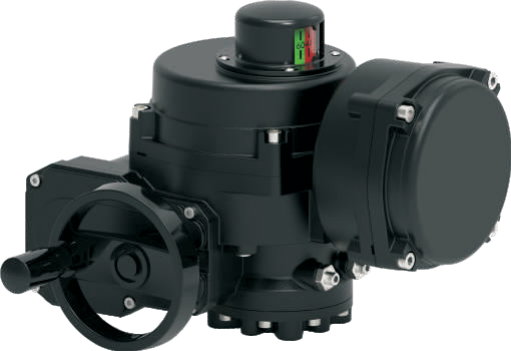

Электропривод четвертьоборотный HELI серия HEQ, 50...8 000Нм, IP67/68, 24AC/DC, 1x230VAC, 3x380VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ

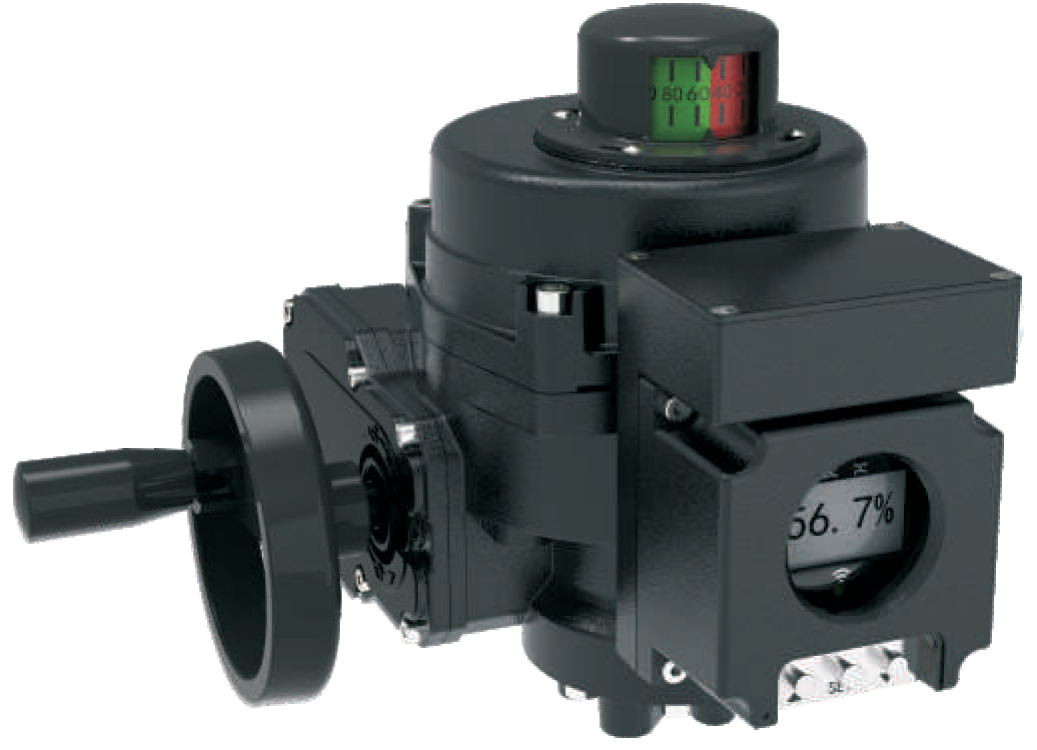

Электроприводы серии HEQ имеют компактную конструкцию и обладают отличной стойкостью к климатическим внешним воздействующим факторам и сейсмостойкостью. Когда привод выключен, самоблокирующийся передаточный механизм гарантирует, что положение клапана остается неизменным и предотвращает переход за установленную позицию благодаря электромеханической системе ограничений. Присоединительный фланец привода соответствует стандарту ISO 5211. Электроприводы предназначены для управления дисковыми затворами, шаровыми кранами, воздухораспределителями, запорными клапанами и другой поворотной арматурой с углом поворота 90°. Все приводы оснащены дополнительными концевыми выключателями для указания положения арматуры (ОТКРЫТО/ЗАКРЫТО). Приводы имеют 2 варианта моторов - для режима открыть/закрыть и для режима регулирования, с режимом работы до 1200 пусков/час.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ

Крутящий момент	50....8 000 Нм
Напряжение питания	24 DC, 1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура	–25…+70 °С
Степень защиты	IP67
Наличие взрывозащиты	есть
Тип привода	Откр/Закр: S2:120 Мин Регулирующий: S4:30~50%,1200 пусков/час
Управление	Трехпозиционное Аналоговое Интеллектуальное
Ручной дублёр	Есть, шестигранник
Концевые выключатели встроенные	Есть, с возможностью снятия сигнала положения
Моментные выключатели, встроенные	Есть, без снятия сигнала положения
ОПЦИИ	Исполнение защиты IP68 Взрывозащита до ExdIICT6 Исполнение на -50С Указатель положения, выступающий из корпуса Дополнительные концевые выключатели Позиционер Местный пульт управления Встроенный штурвал ручного дублёра (привода от 100Нм) Блоки безопасности Протоколы связи ModBus/Profibus/HART

МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ

HEQ	2-At	15	B1K4	G
Модель привода	Суффикс привода	Момент отключения (максимальный момент)	Схема подключения привода	Опции привода

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ

Модель		Выход.момент Н.м	Время работы, сек	Мощность мотора, Вт	Номинальный ток A				Масса, кг
Модель		Выход.момент Н.м	Время работы, сек	Мощность мотора, Вт	3ф/380В/50Гц	1ф/220В/50Гц	24В DC		Масса, кг
HEQ1	-05	50	20	12	0.11A	0.25A	1.5A	12S	4
	-08	80	30	12	0.11A	0.25A	1.5A	18S	4
	-10	100	30	15	0.12A	0.31A	1.87A	18S	4
HEQ2	-15	150	40	25	0.13A	0.32A	2.1A	22S	5
HEQ2	-20	200	40	30	0.17A	0.41A	2.7A	22S	5
HEQ3	-25	250	30	40	0.18A	0.38A	4.0A	18S	7
	-40	400	30	60	0.25A	0.5A	6.8A	18S	8
	-60	600	30	90	0.3A	0.75A	9.5A	18S	9
HEQ4	-80	800	35	90	0.38A	0.75A	9.5A	20S	18
	-100	1000	54	90	0.38A	0.75A	9.5A	30S	19
	-120	1200	54	120	0.55A	1.1A	12.2A	30S	19.5
HEQ5	-150	1500	30	200	0.9A	1.9A	13A	35S	28
	-200	2000	40	200	0.9A	1.9A	18A	35S	28
	-250	2500	50	200	0.9A	1.9A	23A	35S	28
	-300	3000	60	200	0.9A	1.9A	30A	35S	28

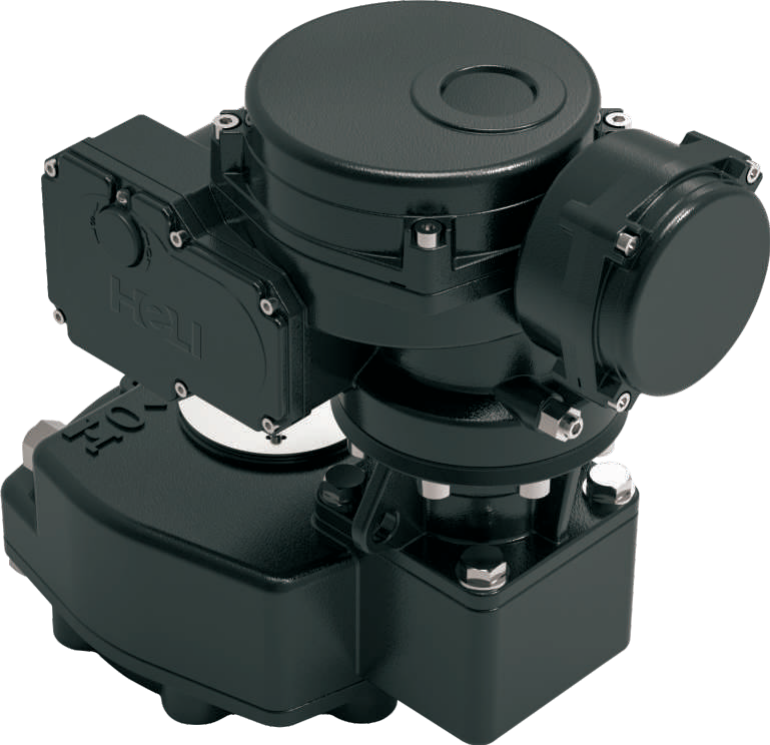

HEQ4JS	-400	4000	140	90	0.38A	0.75A	9.5A	120S	52
HEQ5JS	-600	6000	120	200	0.9A	1.9A	13A	120S	62
	-800	8000	160	200	0.9A	1.9A	18A	120S	62
	-1000	10000	200	200	0.9A	1.9A	23A	160S	62

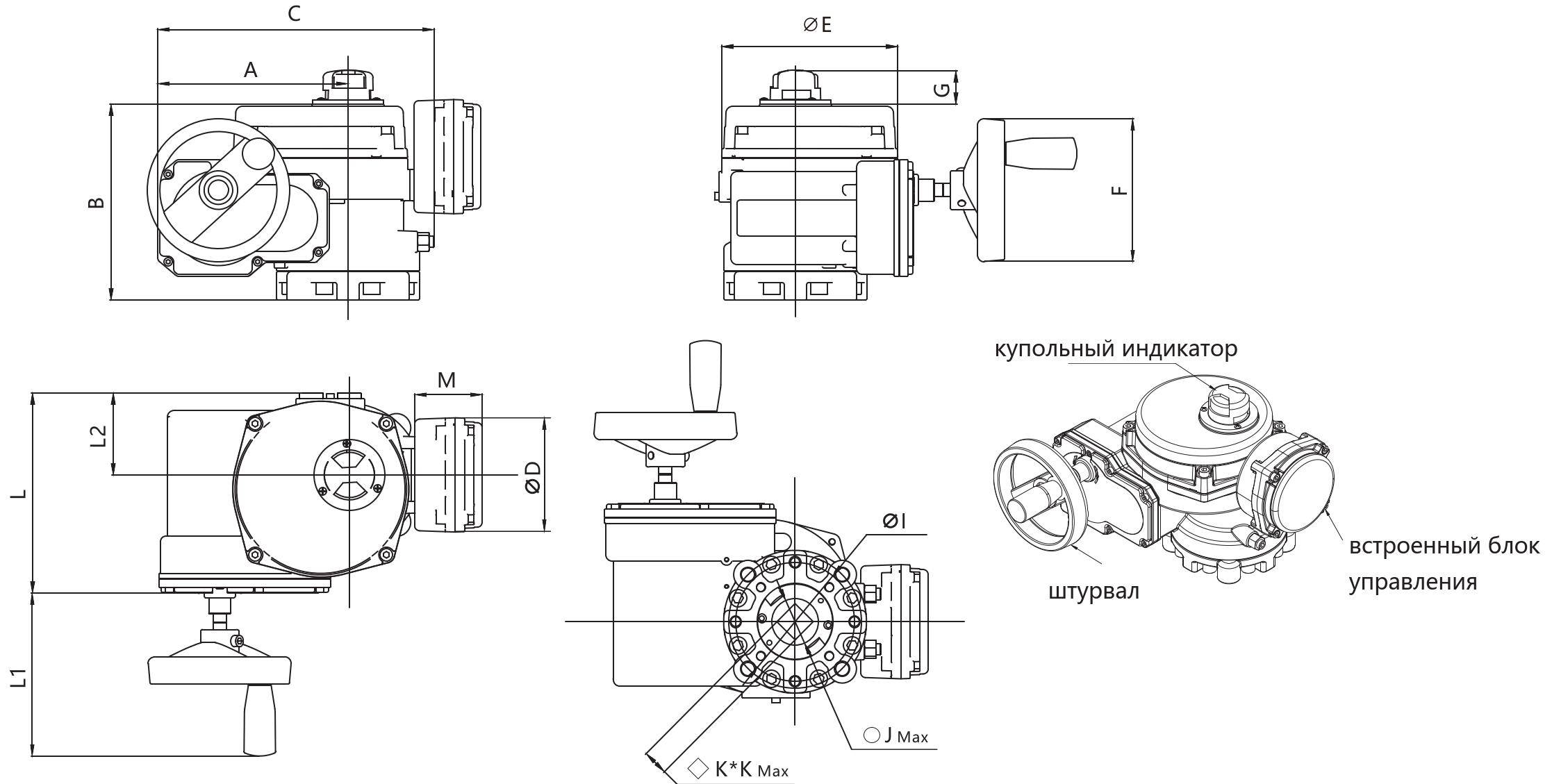

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Модель	A	B	C	D	E	F	G	L	L1	L2	M	I	K*K	JMax	KMax	Глубина штока
HEQ1-05 HEQ1-08 HEQ1-10	112	146	166	120	112	100	35	138	98	66	70	F05/F07	M11 M14	≤ Ш16	≤?17	31
HEQ2-15 HEQ2-20	131	158	182	120	130	100	35	156	93	75	70	F05/F07	M14	≤ Ш16	≤?17	31
HEQ3-25 HEQ3-40 HEQ3-60	171	180	255	120	170	100	35	201	98	82	70	F07/F10 F10/F12	M17 M14 M17 M22 M27	≤ Ш32	≤?27	45
HEQ4-80 HEQ4-100 HEQ4-120 HEQ5-150	200	205	230	120	185	150	35	214	141	86	70	F12 F10/F14	M27 M36	≤ Ш45	≤?36	45
HEQ5-200 HEQ5-250 HEQ5-300	232	231	360	120	212	150	35	250	141	100	70	F14 или F16	M36	≤ Ш52	≤?46	74

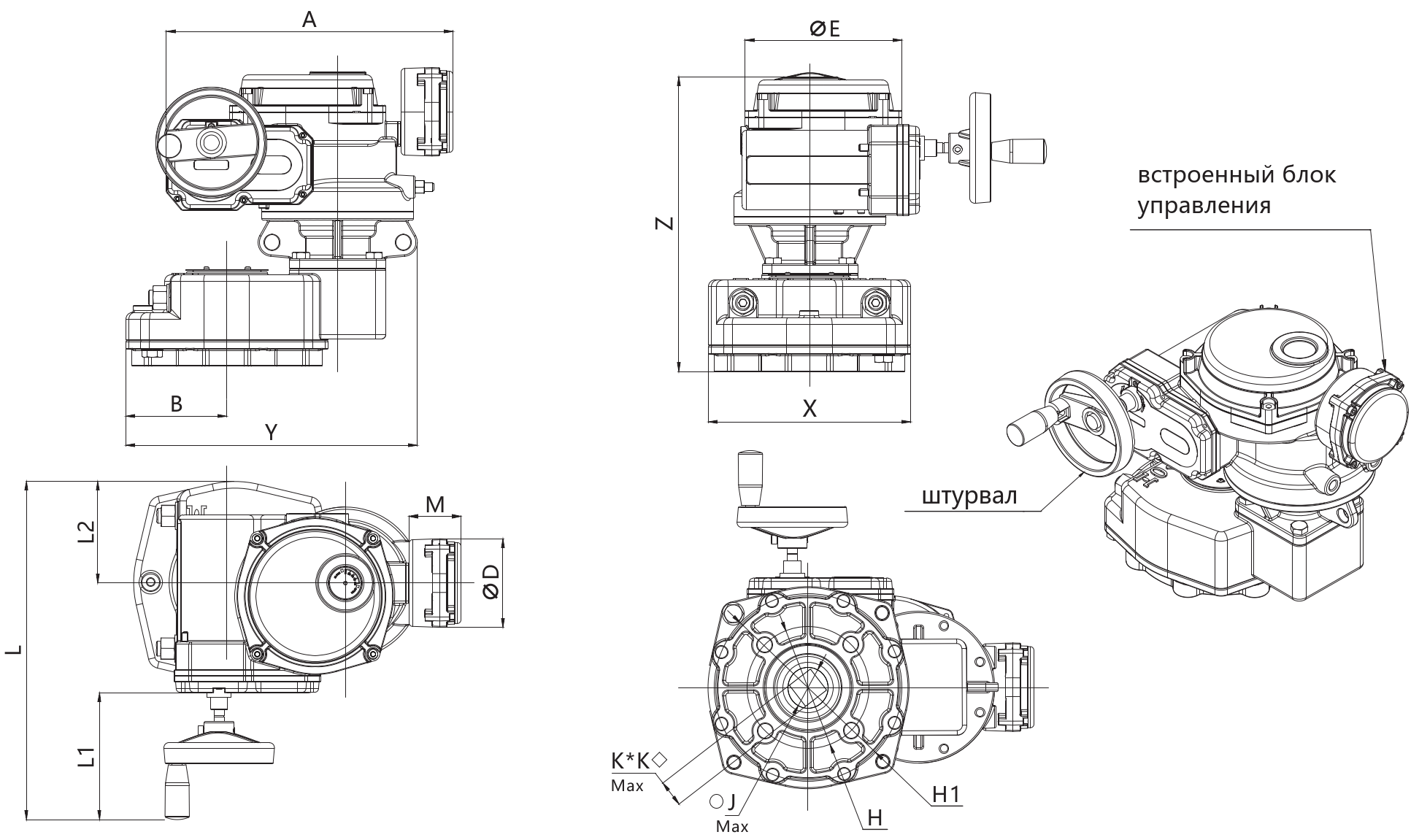

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Модель	A	B	D	E	H/H1	K*K макс		Jмакс	X	Y	Z	L	L1	L2	M	Глубина штока
HEQ400	339	137	120	339	F14/F16/F25	S	A	φ60	274	365	395	355	141	137	70	120
HEQ400	339	137	120	339	F14/F16/F25	50*50	35*35	φ60	274	365	395	355	141	137	70	120
HEQ600	388	137	120	388	F14/F16/F25	50*50	35*35	φ60	274	392	405	391	141	137	70	120
HEQ800 HEQ1000	388	137	120	388	F14/F16/F25	50*50	35*35	φ60	274	392	405	391	141	137	70	120

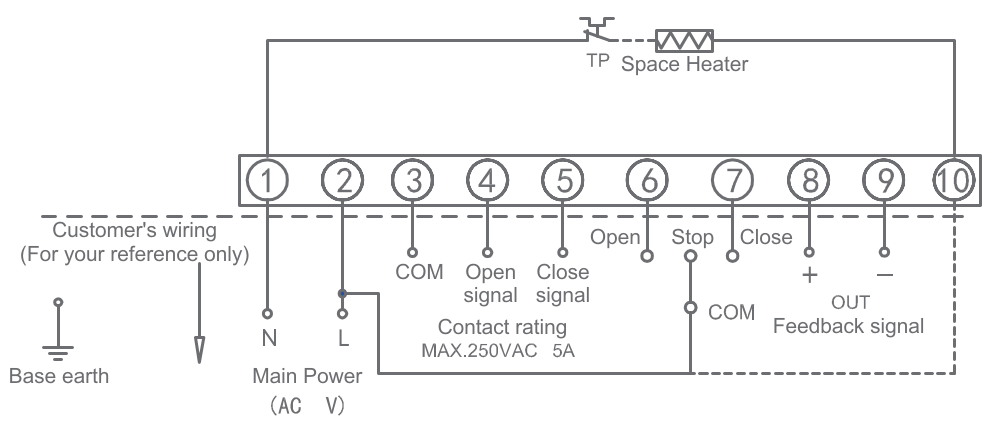

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ

Напряжение		Схема

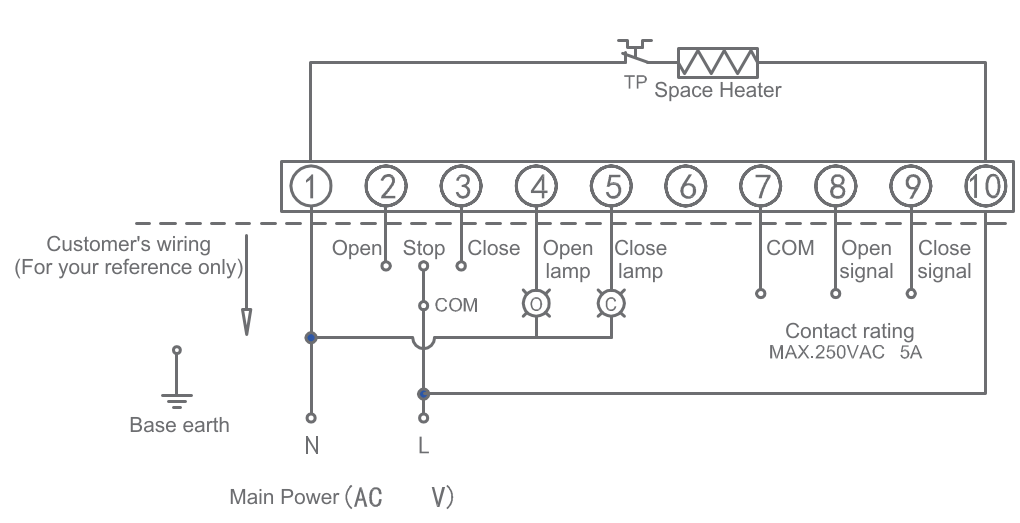

1ф/220В/50Гц	Схема В1К4 - открыть/закрыть

1ф/220В/50Гц	Схема В1К9 - открыть/закрыть. С датчиком обратной связи 4...20mA

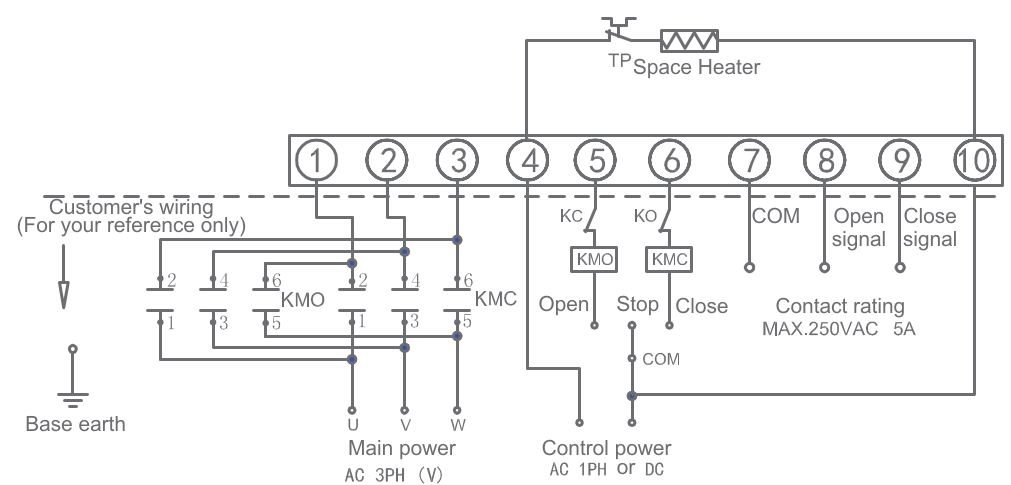

3ф/380В/50Гц	В1К2 - открыть/закрыть

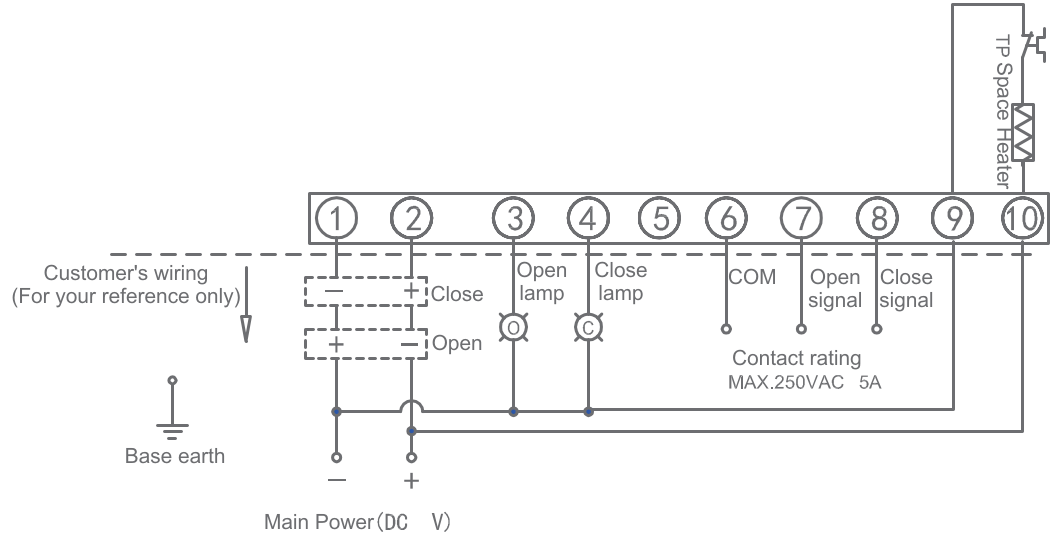

24V DC	В1К4 - открыть/закрыть

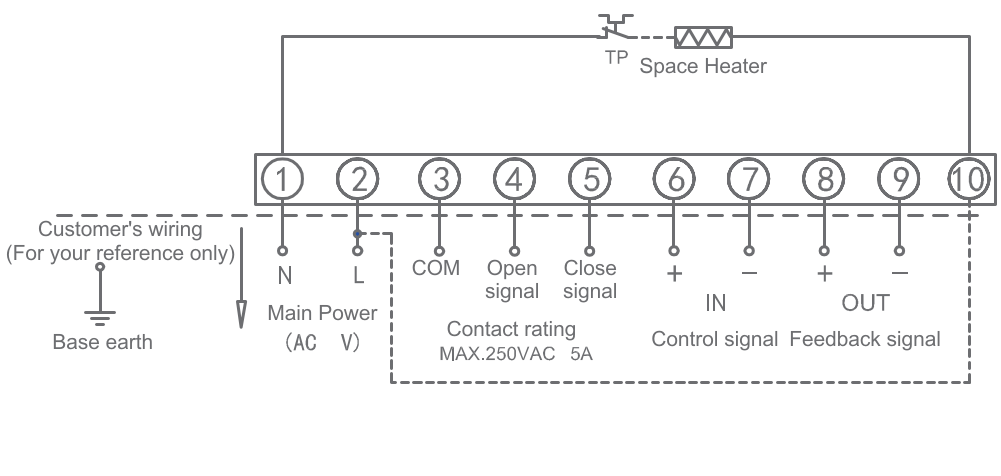

1ф/220В/50Гц	B2K9 - регулирующий (базовый)
