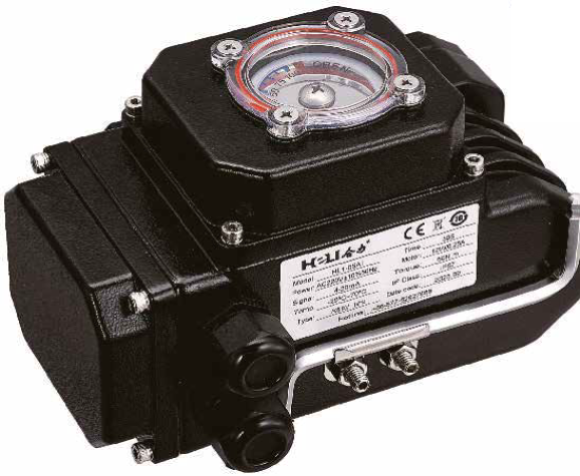

Электропривод четвертьоборотный HELI серия HL, 50...6 000Нм, IP67, 24/230/380VAC, 24VDC
Технические характеристики
| Крутящий момент |
50...6 000 Нм |
| Напряжение питания |
24/230/380АС и 24DC |
| Степень защиты |
IP67/68 |
| Рабочая температура |
-40....+60°С |
| Взрывозащита |
нет |
| Управление |
трехпозиционное, аналоговое |
Применение
Четвертьоборотные электроприводы HELI серии HL являются бюджетной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и степенью защиты IP68. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -40°С. Компания Академия Тепла устанавливает привода HELI HL на запорную и регулирующую арматуру, предлагаемую нашей компанией.
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Электропривод четвертьоборотный HELI серия HL, 50...6 000Нм, IP67/68, 24AC/DC, 1x230VAC, 3x380VAC, для запорной и регулирующей арматуры
ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL
Четвертьоборотные электроприводы HELI серии HL являются бюджетной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и степенью защиты IP68. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -40°С.
НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL
Электроприводы серии HL имеют компактную конструкцию и обладают отличной стойкостью к климатическим внешним воздействующим факторам и сейсмостойкостью. Когда привод выключен, самоблокирующийся передаточный механизм гарантирует, что положение клапана остается неизменным и предотвращает переход за установленную позицию благодаря электромеханической системе ограничений. Присоединительный фланец привода соответствует стандарту ISO 5211. Электроприводы предназначены для управления дисковыми
затворами, шаровыми кранами, воздухораспределителями, запорными клапанами и другой поворотной арматурой с углом поворота 90°. Все приводы оснащены дополнительными концевыми выключателями для указания положения арматуры (ОТКРЫТО/ЗАКРЫТО).
ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL
| Крутящий момент |
50....6 000 Нм |
| Напряжение питания |
24 DC, 1ф/22В/50Гц АС, 3ф/380В/50Гц АС |
| Рабочая температура |
–20…+60 °С |
| Степень защиты |
IP67 |
| Наличие взрывозащиты |
нет |
| Тип привода |
Отсечной: S2-15мин
Регулирующий: S4-50%
|
| Управление |
Трехпозиционное
Аналоговое
|
| Ручной дублёр |
Есть, шестигранник |
| Концевые выключатели встроенные |
Есть, с возможностью снятия сигнала положения |
| Моментные выключатели, встроенные |
Есть, без снятия сигнала положения |
| ОПЦИИ |
Исполнение защиты IP68
Исполнение на -40С
Указатель положения, выступающий из корпуса
Дополнительные концевые выключатели
Позиционер

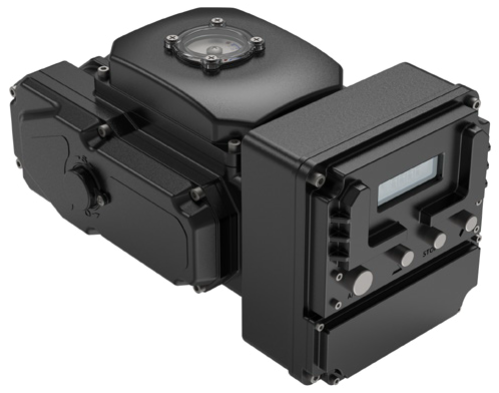

Местный пульт управления
Встроенный штурвал ручного дублёра (привода от 100Нм)
|
МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL
| HL |
2-At |
160 |
S/A/Y5 |
G |
| Модель привода |
Суффикс привода |
Момент отключения
(максимальный момент) |
Тип привода |
Опции привода |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL
| Модель |
Крутящий момент (нм)
|
Втулка выходного вала (мм) стандарт/опция |
Крепежный фланец ISO5211 |
Отсечной тип (S) Масса (кг) |
Регулирующий тип (A) Масса (кг) |
С блоком управления (Y5) Масса (кг) |
| HL1-05 |
50 |
14*14/ 9*9 или 11*11 |
F03/F05/F07 |
3 |
3 |
6.5 |
| HL2-10 |
100 |
17*17/ 11*11 или 14*14 |
F05/F07 |
4,5 |
4,5 |
8 |
| HL2-16 |
160 |
17*17/ 22*22 или 27*27 |
F05/F07 |
4,5 |
4,5 |
8 |
| HL3-25 |
250 |
22*22/ 17*17 или 27*27 |
F07/F10/F12 |
9,8 |
10 |
12,3 |
| HL3-40 |
400 |
22*22/ 17*17 или 27*27 |
F07/F10/F12 |
9,8 |
10 |
12,3 |
| HL3-60 |
600 |
27*27/ 17*17 или 22*22 |
F07/F10/F12 |
9,8 |
10 |
12,3 |
| HL4-100 |
1000 |
27*27/ 22*22 или 36*36 |
F12 или F10/F14 |
14,5 |
14,7 |
18 |
| HL4-160 |
1600 |
36*36/ 22*22 или 27*27 |
F12 или F10/F14 |
14,5 |
14,7 |
18 |
| HL4-200 |
2000 |
36*36/ 22*22 или 27*27 |
F12 или F10/F14 |
14,5 |
14,7 |
18 |
| HL5-250 |
2500 |
36*36 /27*27 |
F14/F12/F16 |
24,9 |
25,1 |
28,4 |
| HL5-300 |
3000 |
36*36/ 27*27 |
F14/F12/F16 |
24,9 |
25,1 |
28,4 |
| HL6-400 |
4000 |
46*46/ 36*36 |
F16/F25 |
43,5 |
43,7 |
47 |
| HL6-600 |
6000 |
46*46/ 36*36 |
F16/F25 |
57,1 |
57,3 |
60,6 |

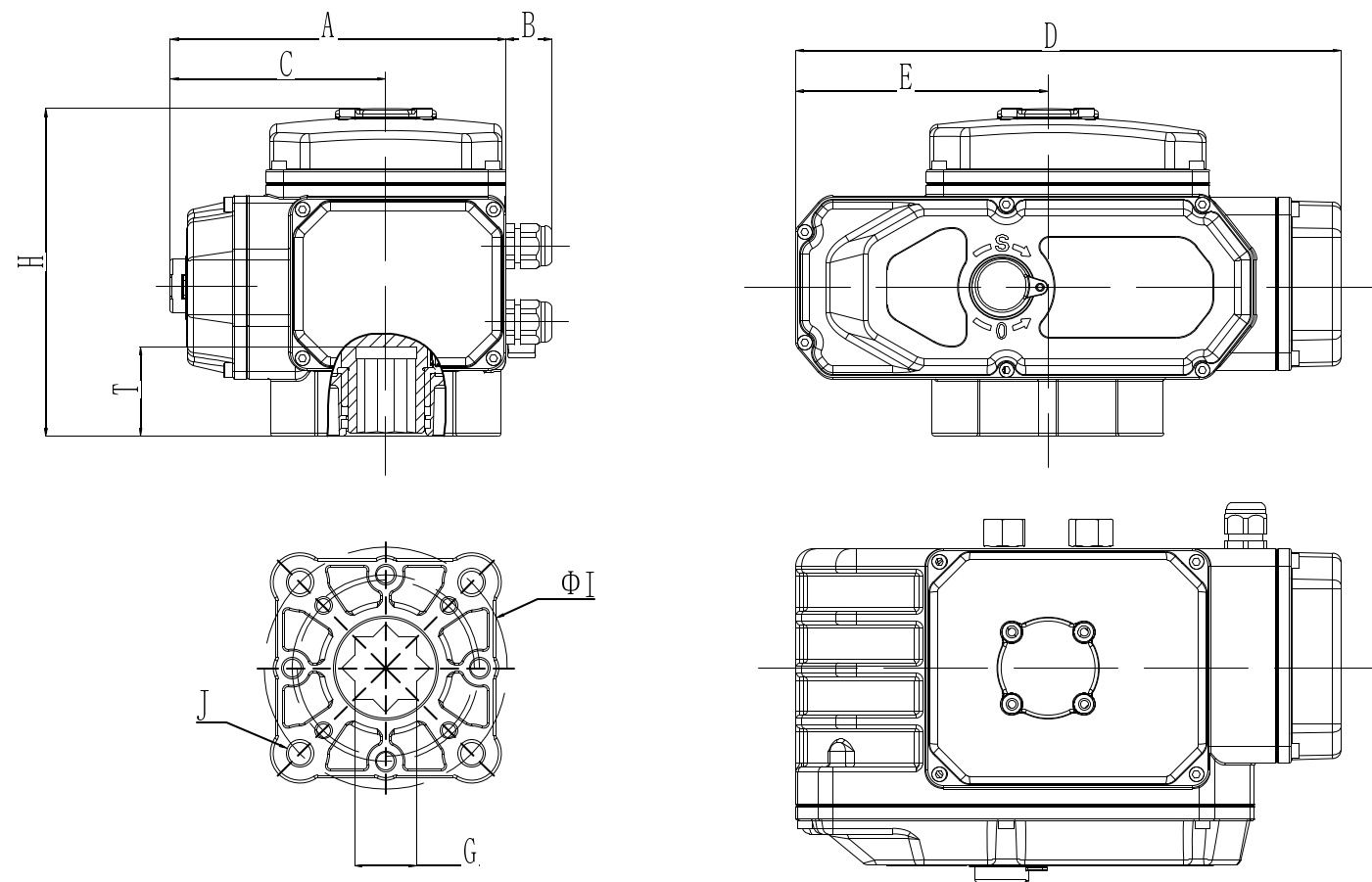

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL
|
ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА
|
|
|
|
Модель
|
A
|
B
|
C
|
D
|
E
|
H
|
T
|
ШI
|
J
|
| HL1-05 |
115 |
26 |
71 |
180 |
87 |
121 |
26 |
36,50,70 |
4-M5/4-M6/4-M8 |
| HL2-10 |
125 |
26 |
83 |
220 |
105 |
140 |
35 |
50,70 |
4-M6/4-M8 |
| HL2-16 |
125 |
26 |
83 |
220 |
105 |
140 |
35 |
50,70 |
4-M6/4-M8 |
| HL3-25 |
168 |
26 |
104 |
293,5 |
140 |
160 |
45 |
70,102,125 |
4-M8/4-M10/4-M12 |
| HL3-40 |
168 |
26 |
104 |
293,5 |
140 |
160 |
45 |
70,102,125 |
4-M8/4-M10/4-M12 |
| HL3-60 |
168 |
26 |
104 |
293,5 |
140 |
160 |
45 |
70,102,125 |
4-M8/4-M10/4-M12 |
| HL4-100 |
193 |
26 |
124 |
315 |
145 |
195 |
50 |
125 или 102,140 |
4-M12 или 4-M10/4-M16 |
| HL4-160 |
193 |
26 |
124 |
315 |
145 |
195 |
50 |
125 или 102,140 |
4-M12 или 4-M10/4-M16 |
| HL4-200 |
193 |
26 |
124 |
315 |
145 |
195 |
50 |
125 или 102,140 |
4-M12 или 4-M10/4-M16 |
| HL5-250 |
242 |
26 |
148 |
341 |
150 |
266 |
61 |
140 или 125,165 |
4-M16 или 4-M12/4-M20 |
| HL5-300 |
242 |
26 |
148 |
341 |
150 |
266 |
61 |
140 или 125,165 |
4-M16 или 4-M12/4-M20 |
| HL6-400 |
266 |
Н/П |
155 |
439 |
189 |
309 |
82 |
165,254 |
4-M20/8-M16 |
| HL6-600 |
266 |
Н/П |
155 |
439 |
189 |
309 |
82 |
165,254 |
4-M20/8-M16 |
ВРЕМЯ СРАБАТЫВАНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL, сек/0-90°
| Модель |
Крутящий момент (нм)
|
ВРЕМЯ СРАБАТЫВАНИЯ, сек/0-90° |
| 1Ф/220В/50ГЦ |
3Ф/380В/50ГЦ |
1Ф/24В/50ГЦ |
24В DC |
| HL1-05 |
50 |
30 |
30 |
30 |
15 |
| HL2-10 |
100 |
20 |
20 |
20 |
20 |
| HL2-16 |
160 |
30 |
30 |
30 |
15 |
| HL3-25 |
250 |
30 |
30 |
30 |
20 |
| HL3-40 |
400 |
30 |
30 |
30 |
15 |
| HL3-60 |
600 |
30 |
30 |
30 |
15 |
| HL4-100 |
1000 |
30 |
30 |
30 |
30 |
| HL4-160 |
1600 |
50 |
50 |
50 |
30 |
| HL4-200 |
2000 |
60 |
60 |
60 |
30 |
| HL5-250 |
2500 |
50 |
50 |
50 |
- |
| HL5-300 |
3000 |
60 |
60 |
60 |
- |
| HL6-400 |
4000 |
100 |
100 |
100 |
- |
| HL6-600 |
6000 |
150 |
150 |
150 |
- |
ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HL
| Напряжение |
Схема |
Подключение: |
|

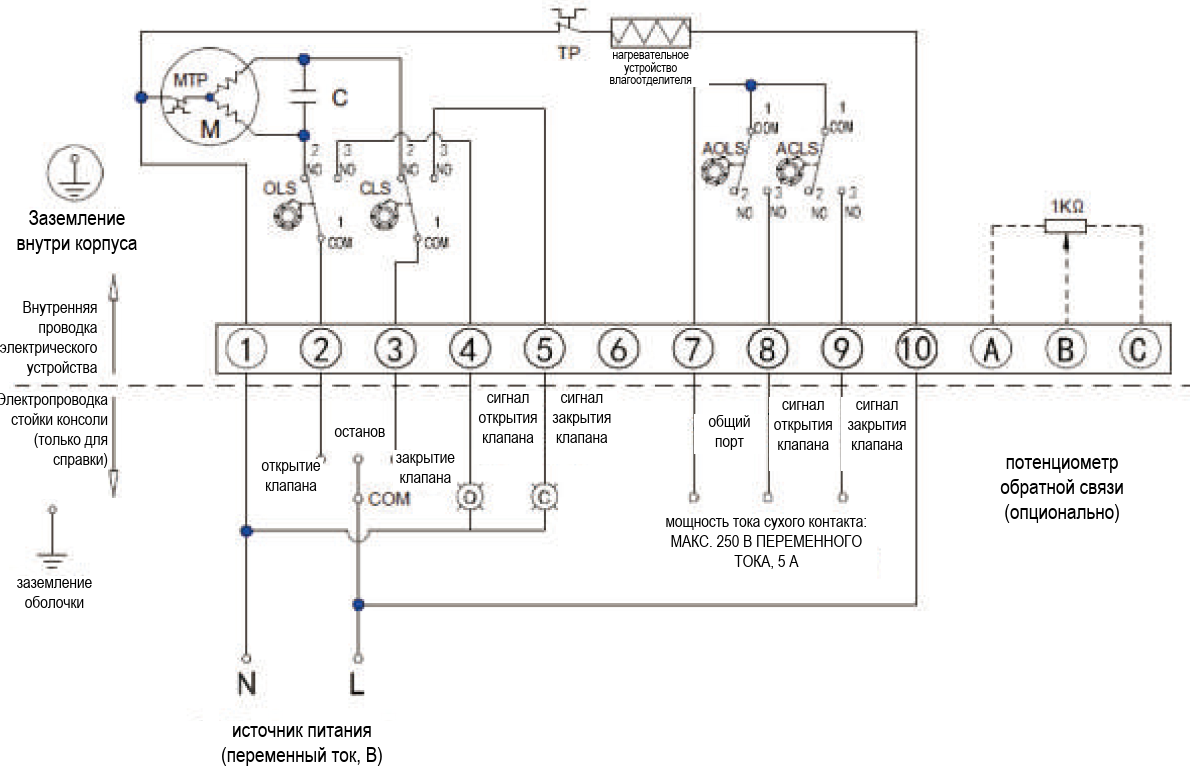

1ф/220В/50Гц
|
Тип S - открыть/закрыть
|
1. Клемма 1 – подключение к нулевому проводу сети;
2. При подаче фазного напряжения на клемму 2 привод начинает открываться. При достижении крайнего положения “Открыто” концевой выключатель OLS размыкает цепь питания двигателя и одновременно замыкает контакт между клеммами 2 и 4;
3. При подаче фазного напряжения на клемму 3 привод начинает закрываться. При достижении крайнего положения “Закрыто” концевой выключатель CLS размыкает цепь питания двигателя и одновременно замыкает контакт между клеммами 3 и 5;
4. Клемма 7 – общий контакт сигнального реле. При достижении положения “Открыто” замыкается с клеммой 8, при достижении положения “Закрыто” – с клеммой 9;
5. Клемма 10 – питание обогревателя;
6. Клемма B – средний вывод (ползунок) потенциометра;
7. Клемма A – соответствует начальному положению потенциометра. Сопротивление между клеммами A и B увеличивается при открытии привода;
8. Клемма C – соответствует конечному положению потенциометра; Сопротивление между клеммами B и C уменьшается при открытии привода. |
| |
|
|

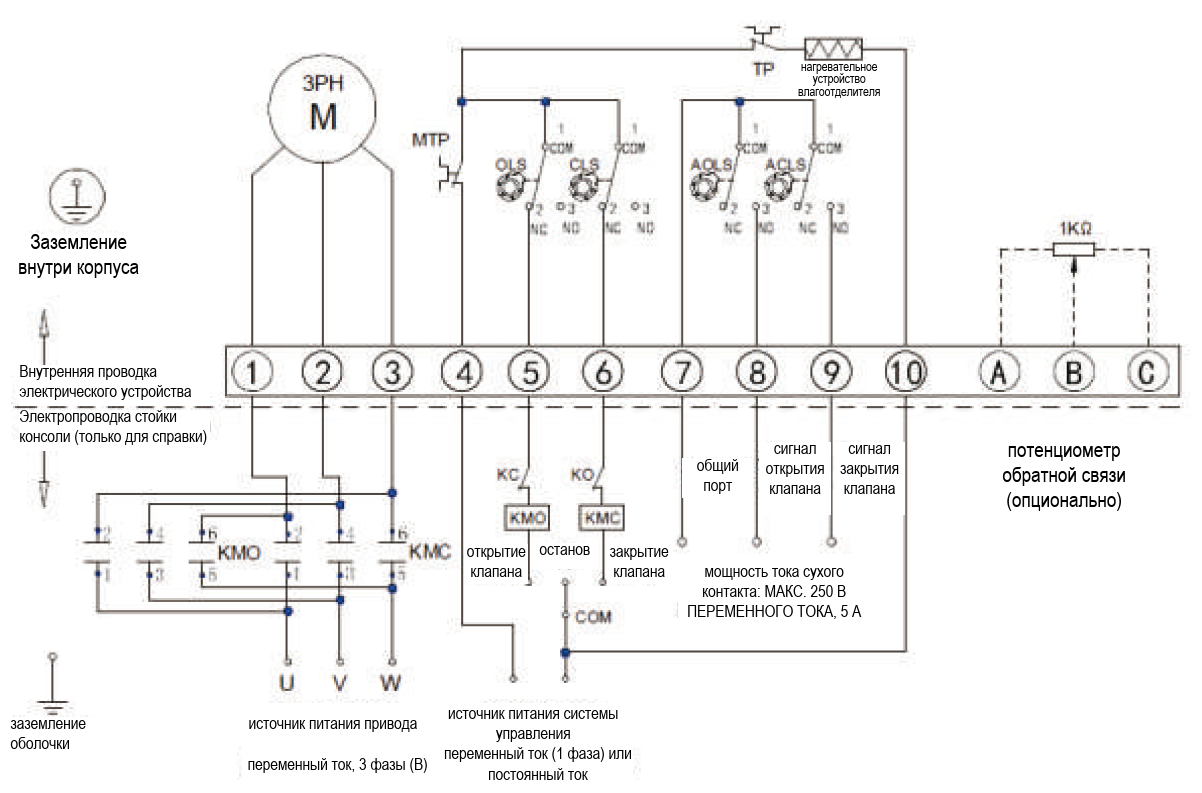

| 3ф/380В/50Гц |
Тип S - открыть/закрыть
|
1. Клеммы 1, 2, 3 – подключение к трехфазной сети (соблюдать порядок фаз);
2. Клемма 4 – общий провод цепи управления;
3. Клемма 5 – управление открытием. При достижении крайнего положения “Открыто” концевой выключатель OLS размыкает цепь между клеммами 4 и 5;
4. Клемма 6 – управление закрытием. В режиме местного управления (CLS) при
достижении крайнего положения “Закрыто” контакт между клеммами 4 и 6 размыкается;
5. Клемма 7 – общий контакт сигнального реле. При открытии привода замыкается с клеммой 8, при закрытии – с клеммой 9;
6. Клемма 10 – питание обогревателя;
7. Клемма B – средний вывод (ползунок) потенциометра;
8. Клемма A – соответствует начальному положению потенциометра. Сопротивление между клеммами A и B увеличивается при открытии привода;
9. Клемма C – соответствует конечному положению потенциометра. Сопротивление между клеммами B и C уменьшается при открытии привода.
Примечание:
1. В трехфазной сети необходимо соблюдать порядок чередования фаз. При подключении убедитесь, что концевые выключатели корректно управляют включением и отключением двигателя. Неправильное подключение может привести к повреждению привода;
2. Сигнальные контакты открытия/закрытия (сухой контакт) предназначены только
для индикации состояния привода и срабатывают на 3° раньше концевых выключателей. |
| |
|
|

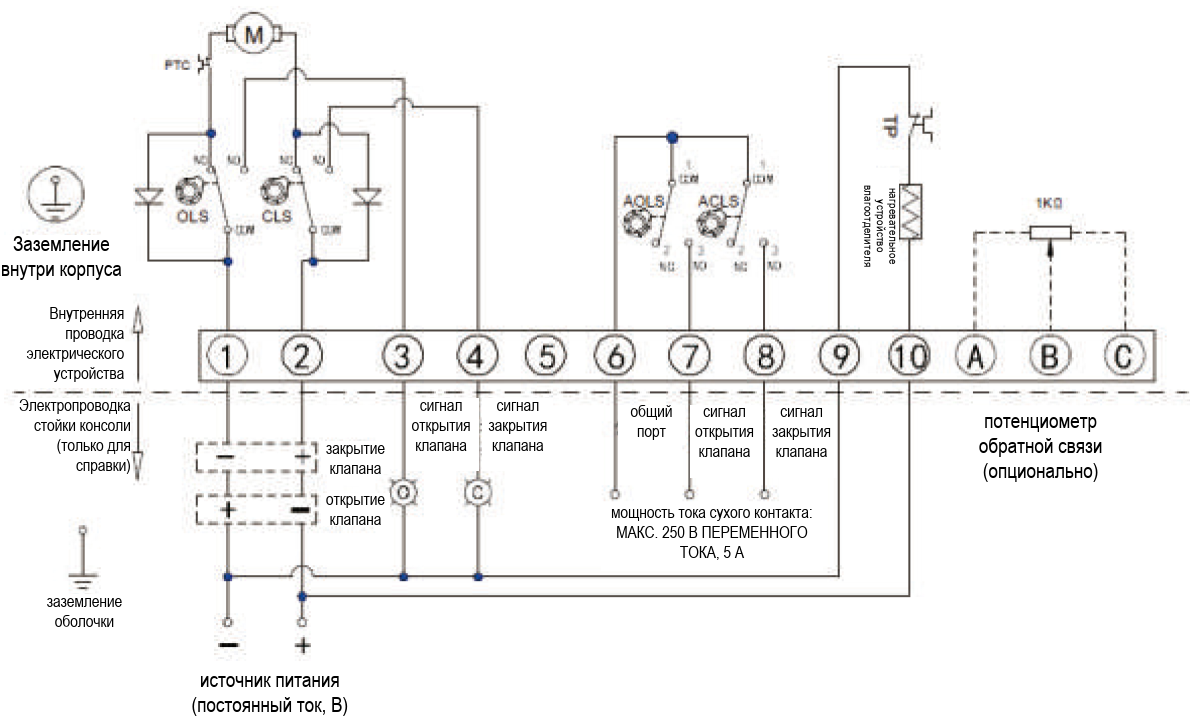

| 24V DC |
Тип S - открыть/закрыть
|
1. Для открытия привода подключите клемму 1 к положительному полюсу источника питания, а клемму 2 – к отрицательному. При достижении крайнего положения “Открыто” концевой выключатель OLS размыкает цепь питания двигателя и одновременно замыкает контакт между клеммами 1 и 3;
2. Для закрытия привода подключите клемму 1 к отрицательному полюсу источника питания, а клемму 2 – к положительному. При достижении крайнего положения “Закрыто” концевой выключатель CLS размыкает цепь питания двигателя и одновременно замыкает контакт между клеммами 2 и 4;
3. Клемма 7 – общий контакт сигнального реле. При достижении положения “Открыто” замыкается с клеммой 8, при достижении положения “Закрыто” – с клеммой 9;
4. Клеммы 9, 10 – питание обогревателя;
5. Клемма B – средний вывод (ползунок) потенциометра;
6. Клемма A – соответствует начальному положению потенциометра. Сопротивление между клеммами A и B увеличивается при открытии привода;
7. Клемма C – соответствует конечному положению потенциометра. Сопротивление между клеммами B и C уменьшается при открытии привода.
Внимание!
Сигнальные контакты открытия/закрытия клапана (сухой контакт) предназначены только для индикации состояния привода и срабатывают на 3° раньше концевых выключателей. |
| |
|
|

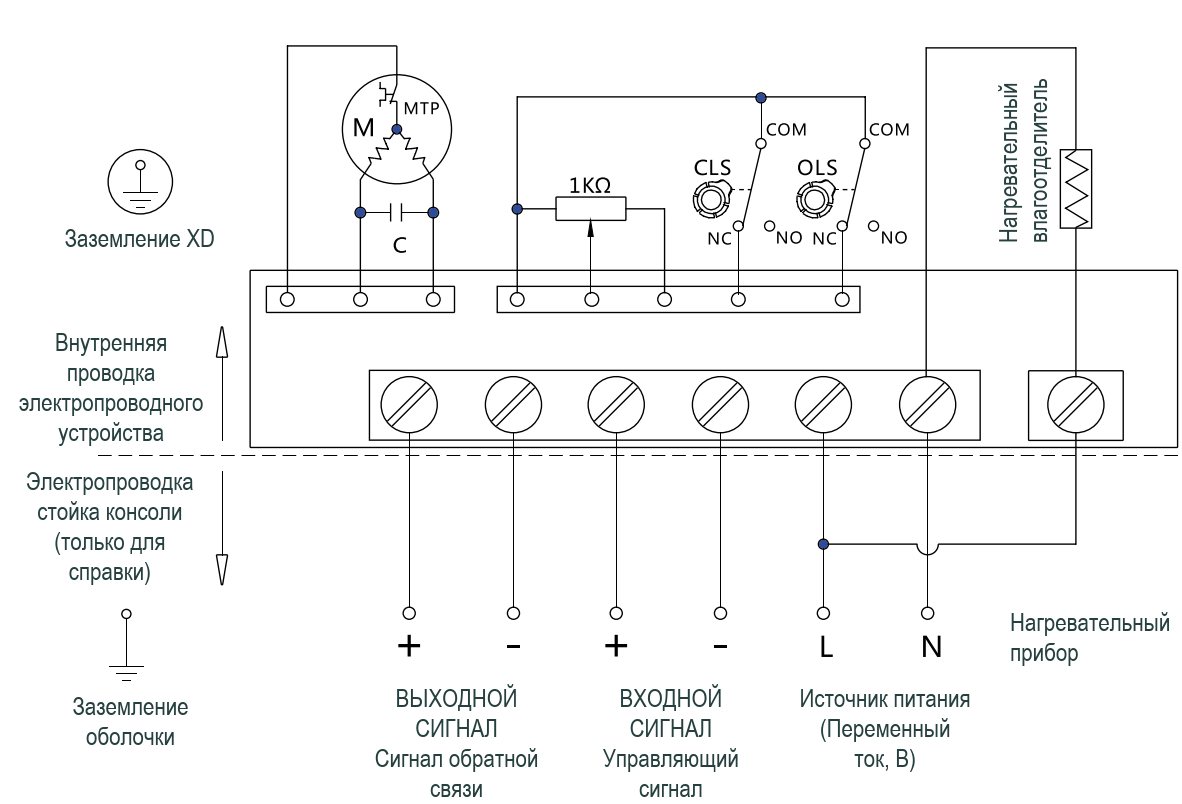

| 1ф/220В/50Гц |
Тип А - регулирующий (базовый)
|
1. Клемма “Питание”: “N” – подключение к нулевому проводу, “L” – к фазному проводу сети;
2. Клемма “IN”: “+” – подключение к положительному полюсу входного сигнала, “–” – к отрицательному;
3. Клемма “OUT”: “+” – подключение к положительному полюсу выходного сигнала, “–” – к отрицательному;
4. Клемма “Heater” – питание обогревателя.
Внимание!
Сигнальные контакты открытия/закрытия клапана (сухой контакт) предназначены только для индикации состояния привода и срабатывают на 3° раньше концевых выключателей.
|
| |
|
|

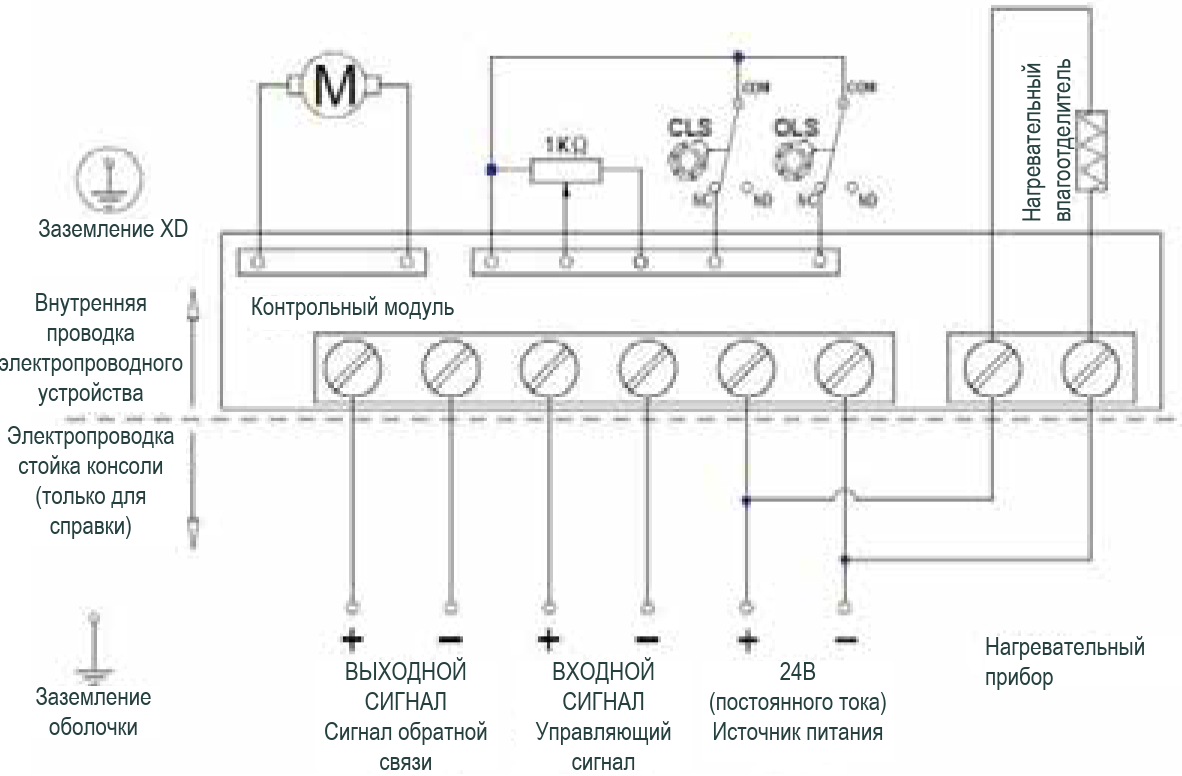

| 24V DC |
Тип А - регулирующий (базовый)
|
1. Клемма “Питание”: “+” – подключение к положительному полюсу источника питания, “–” – к отрицательному полюсу;
2. Клемма “IN”: “+” – подключение к положительному полюсу входного сигнала, “–” – к отрицательному;
3. Клемма “OUT”: “+” – подключение к положительному полюсу выходного сигнала, “–” – к отрицательному;
4. Клемма “Heater” – питание обогревателя.
Внимание!
Сигнальные контакты открытия/закрытия клапана (сухой контакт) предназначены только для индикации состояния привода и срабатывают на 3° раньше концевых выключателей.
|
