Электропривод четвертьоборотный HELI серия LQ, 50...6 000Нм, IP67, 24/230/380VAC, 24VDC
Технические характеристики
| Крутящий момент |
50...6 000 Нм |
| Напряжение питания |
24/230/380АС и 24DC |
| Степень защиты |
IP67 NEMA4/6 |
| Рабочая температура |
-55....+70°С |
| Взрывозащита |
есть |
| Управление |
трехпозиционное, аналоговое, интеллектуальное |
Применение
Четвертьоборотные электроприводы HELI серии LQ являются основной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры (точность регулирования до 1%) с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и углом открытия до 270°. Интеллектуальный блок и блок возврата в начальное положение как с помощью аккумулятора или пружинного блока. HELI LQ могут быть выполнены по степени взрывозащиты Exd II BT6 и Exd II CT6. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -55°С. Компания Академия Тепла устанавливает привода HELI HEQ на запорную и регулирующую арматуру, предлагаемую нашей компанией.
Цены и заказ оборудования
Описание
Документация
Электропривод четвертьоборотный HELI серия LQ, 50...6 000Нм, IP67, 24AC/DC, 1x230VAC, 3x380VAC, для запорной и регулирующей арматуры
ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI LQ
Четвертьоборотные электроприводы HELI серии LQ являются основной серией электроприводов и предназначены для автоматизации управления запорной арматурой с 90° поворотом штока. Электроприводы применяются как для запорной арматуры ( режим открыть/закрыть), так и для регулирующей арматуры (точность регулирования до 1%) с трехпозиционным или аналоговым управлением. Возможно исполнение привода с местным управлением, и углом открытия до 270°. Интеллектуальный блок и блок возврата в начальное положение как с помощью аккумулятора или пружинного блока. HELI LQ могут быть выполнены по степени взрывозащиты Exd II BT6 и Exd II CT6. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -55°С
НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI LQ
Четвертьоборотный электропривод LQ представляет собой новейшую разработку нашей компании. Он предназначен для автоматизации дисковых затворов, шаровых кранов и прочей арматуры с углом поворота 90 градусов. Привод используется для открытия, закрытия или регулировки арматуры в местном или дистанционном режимах управления.
Электропривод LQ широко применяется в различных отраслях, включая электроэнергетику, металлургию, нефтяную, химическую, пищевую, текстильную, бумажную, фармацевтическую промышленность, а также на водопроводных станциях и в системах очистки сточных вод. Степень защиты привода LQ соответствует классу IP67. Устройство может быть выполнено во взрывозащищенном исполнении ( d II BT6 и d II CT6). Приводы имеют 2 варианта моторов - для режима открыть/закрыть и для режима регулирования, с режимом работы до 1200 пусков/час.
ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI LQ
| Крутящий момент |
50....6 000 Нм |
| Напряжение питания |
24 DC, 1ф/22В/50Гц АС, 3ф/380В/50Гц АС |
| Рабочая температура |
–55…+70 °С |
| Степень защиты |
IP67 |
| Наличие взрывозащиты |
есть |
| Тип привода |
Откр/Закр: S2:120 Мин
Регулирующий: S4:30~50%,1200 пусков/час |
| Управление |
Трехпозиционное
Аналоговое
Интеллектуальное
|
| Ручной дублёр |
Есть, штурвал |
| Концевые выключатели встроенные |
Есть, с возможностью снятия сигнала положения |
| Моментные выключатели, встроенные |
Есть, без снятия сигнала положения |
| ОПЦИИ |
Исполнение защиты IP68
Взрывозащита до ExdIICT6
Вращение привода на 270°
Дополнительные концевые выключатели
Позиционер
Местный пульт управления
Блоки безопасности ( аккумулятор или пружина)
Протоколы связи ModBus/Profibus/HART
|
МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI LQ
| LQ |
2-At |
15 |
B1K4 |
G |
| Модель привода |
Суффикс привода |
Момент отключения
(максимальный момент) |
Схема подключения привода |
Опции привода |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI LQ ( режим открыть/ закрыть)
|
Модель привода
|
LQ1
|
LQ2
|
LQ3
|
|
Время закрытия, сек
|
26
|
10
|
5
|
28 (стандартно)
|
15
|
10
|
3-5
|
32(стандартно)
|
15
|
10
|
3-5
|
|
Крутящий момент Нм
|
100
|
60
|
40
|
240
|
200
|
150
|
80
|
500
|
400
|
350
|
150
|
|
Потребление электродвигателя Вт
|
20
|
45
|
90
|
| Модель привода |
LQ4 |
LQ4JS-250 |
LQ4JS-300 |
LQ4JS-600 |
|
Время закрытия, сек
|
36 (стандартное) |
18
|
12
|
3-5 |
110 (стандартно)
|
55
|
160(стандартно)
|
180 (стандартно) |
90 |
|
Крутящий момент Нм
|
1100 |
800
|
600
|
300 |
2500
|
2000
|
3000
|
6000 |
5000 |
|
Потребление электродвигателя Вт
|
180 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI LQ ( режим регулирования)
|
Модель
|
Крутящий момент, Нм
|
Время закрытия, сек
|
Номинальная сила тока, А
|
Мощность электродвигателя, Вт
|
|
LQ1-03 (Оригинальная модель LQ1-10)
|
30
|
26
|
0.3
|
15
|
|
LQ2-12 (Оригинальная модель LQ2-24)
|
120
|
28
|
0.42
|
28
|
|
LQ3-25 (Оригинальная модель LQ3-50)
|
250
|
32
|
0.63
|
48
|
|
LQ4-50 (Оригинальная модель L04-110)
|
500
|
36
|
1.37
|
100
|
|
LQ4JS-100 (Оригинальная модель LQ4JS-250)
|
1000
|
55
|
1.40
|
100
|
|
LQ4JS-150 (Оригинальная модель LQ4JS-600)
|
1500
|
90
|
1.46
|
100
|
ОСНОВНЫЕ МОДЕЛИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО HELI HEQ
| Модель |
Серия |
внешний вид |
|

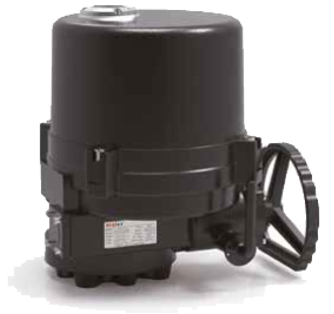

LQ
|
Четвертьоброртный электропривод
|
 |
| |
|
|

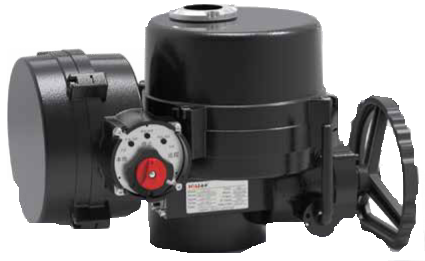

| LQA |
Четвертьоброртный электропривод регулирующий с внешним блоком управления |
 |
| |
|
|

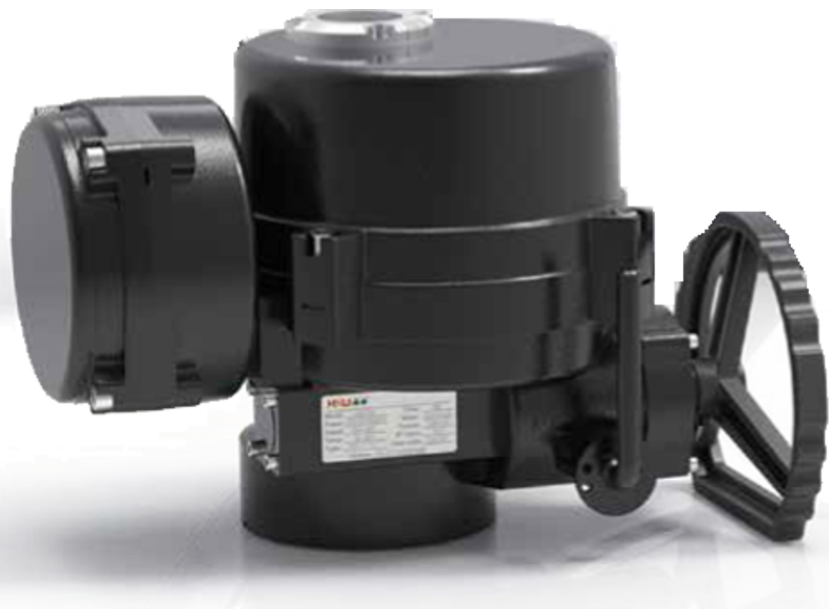

| LQZA |
Четвертьоброртный электропривод регулирующий с внешним блоком управления и местным пультом |
 |
| |
|
|

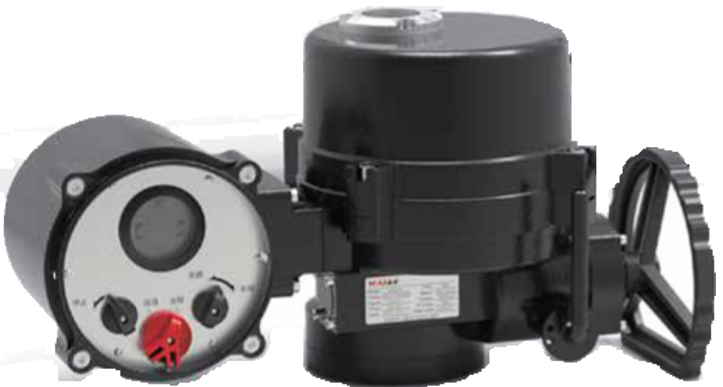

| LQEx |
Четвертьоброртный электропривод регулирующий с внешним блоком и экраном во взрывозащищенном исполнении
|
 |
| |
|
|

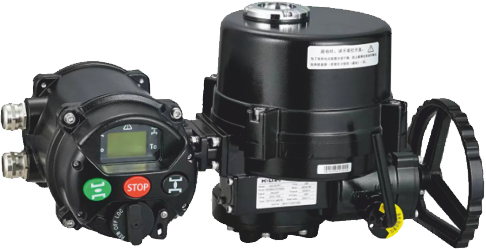

| LQS/LQSF |
Четвертьоброртный электропривод регулирующий с внешним блоком управления, интеллектуальное исполнение
Общие сведения
- Информативный интерфейс: меню с отображением в режиме реального времени позиции, аварийных сигналов, статуса и режима работы.
Интуитивно понятный интерфейс обеспечивает простоту навигации и управления.
- Надежное определение положения: использование абсолютного энкодера вместо традиционного потенциометра в качестве датчика обратной
связи по положению обеспечивает плавное управление по всему диапазону хода без мертвых зон. Это гарантирует высокую точность и увеличивает срок службы.
- Настройка без вскрытия: настройка функций и параметров привода осуществляется с помощью неинвазивного пульта дистанционного управления
или кнопок местного управления. Настройка параметров без необходимости открывания корпуса обеспечивает удобство эксплуатации и сокращает время простоя.
- Встроенные функции защиты: блок управления электроприводом обеспечивает автоматическое определение последовательности фаз, защиту от обрыва фазы, перегрева и перегрузки, а также функцию аварийного отключения (ESD).
- Настраиваемые реле: доступны 5 программируемых реле, которые можно настроить для передачи разных сигналов обратной связи.
|
 |
| |
|
|

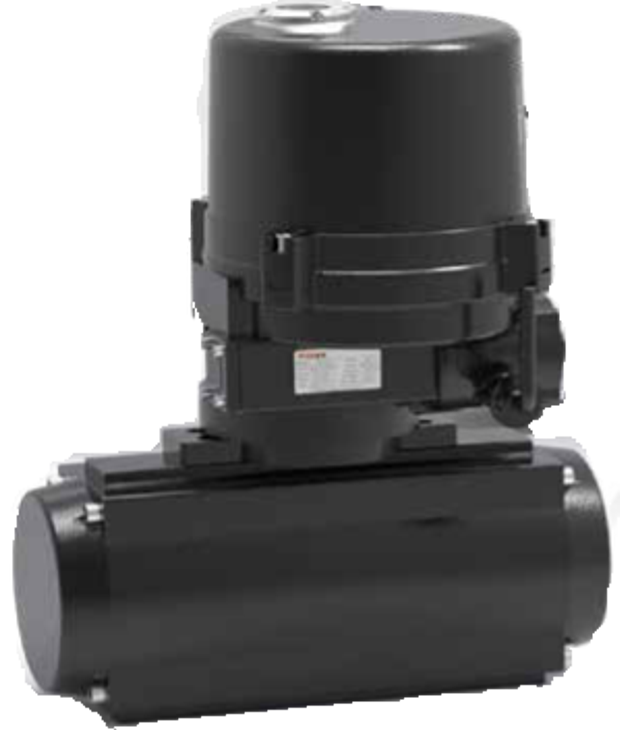

| LQSR |
Четвертьоборотный электропривод с пружинным возвратом
Электропривод серии LQ-SR это четвертьоборотный электрический привод, оснащенный механическим пружинным модулем для обеспечения безопасного возврата в заданное положение при пропадании электропитания.. При отключении электроснабжения пружина высвобождает накопленную энергию для приведения в действие привода и возврата клапана в безопасное положение по умолчанию (полностью открытое или полностью закрытое). С помощью устройства ручного управления приводом можно управлять вручную, чтобы перевести клапан в требуемое положение.
|
|
| |
|
|
| LQZL |
Четвертьоборотный электропривод с аккумуляторной батареей:
Общие сведения
• Основные характеристики: Данный тип привода оснащен литиевой батареей большой емкости и встроенной системой управления. В случае отключения внешнего питания или аварийного отсоединения кабеля, привод способен не только закрыть или открыть клапан в соответствии с предустановленным режимом работы, но и продолжить выполнение рабочих операций (не менее пяти циклов), предотвращая возникновение аварийных ситуаций.
• При отключении внешнего питания:
- Управление электроприводом (не менее пяти циклов) возможно с помощью электрического шкафа управления без каких-либо дополнительных переключений.
- Также возможно использование ручного селектора на приводе для выполнения не менее пяти циклов управления.
• В случае отсоединения кабеля:
- Если отсоединение кабеля приводит к одновременному отключению внешнего питания и цепи управления, ручной селектор на приводе в рабочей зоне позволяет выполнить не менее пяти циклов управления электроприводом.
- В приводах Откр-Закр можно использовать две линии управления в кабеле отключения питания (с заранее определенной цветовой маркировкой) для выполнения не менее пяти циклов управления клапаном путем простого замыкания и размыкания цепи.
- Если привод типа Откр-Закр не имеет выходного сигнала крутящего момента, можно выполнить не менее пяти циклов управления электроприводом, используя простой метод замыкания и размыкания всех проводов в оборванном кабеле управления.
• Безопасность:
- Независимо от того, отключено ли внешнее питание или отсоединен кабель, напряжение постоянного тока в электроприборах и кабелях на одном конце электропривода составляет 24 В, а ток короткого замыкания не превышает 200 мА. Эти показатели тока не представляют опасности для человека и не могут привести к пожару или другим аварийным ситуациям из-за короткого замыкания.
• Надежность:
- Литиевая батарея в электроприводе является перезаряжаемой и автоматически подзаряжается от внешнего источника питания, что обеспечивает высокую надежность и длительный срок службы.
• Доступные варианты:
- Для заказа возможны тип приводов Откр-Закр, общепромышленном исполнении
|
|
