Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Линейные электроприводы
/
Электропривод линейный АРХИМЕД AR11L, для регулирующих клапанов, 2,0...40,0 кН, IP67, 220/380В АС, 24В DC

Электропривод линейный АРХИМЕД AR11L, для регулирующих клапанов, 2,0...40,0 кН, IP67, 220/380В АС, 24В DC

Технические характеристики
Усилие тяговое 2,0....40,0 кН
Напряжение питания 220В/380В АС, 24B DC
Степень защиты IP67/68
Рабочая температура -60°C...+100 °C
Взрывозащита есть
Управление трехпозиционное, аналоговое, интеллектуальное
Применение

АРХИМЕД AR11L - это базовый электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны любого производителя. Применяется в системах тепло- и водоснабжения, охлаждения, кондиционирования и в промышленных технологических системах. АРХИМЕД AR11L управляется как по аналоговому сигналу (4...20mA), так и по трехпозиционному управлению. Применяется для установки как в помещениях, втом числе с высокой температурой до +100°С, так и на улице с температурой окружающей среды до -60°С.  Возможно исполнение с протоколами связи Modbus/Profibus/HART. Интеллектуальные версии АРХИМЕД AR11L обладают дисплеем и пультом местного управления.  Исполнение во взрывозащите, а так же с блоком безопасности так же возможно как опция.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод линейный АРХИМЕД AR11L, для регулирующих клапанов, 2,0...40,0 кН, IP67, 220/380В АС, 24В DC



ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА АРХИМЕД AR11L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

АРХИМЕД AR11L - это базовый электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны любого производителя. Применяется в системах тепло- и водоснабжения, охлаждения, кондиционирования и в промышленных технологических системах. АРХИМЕД AR11L управляется как по аналоговому сигналу (4...20mA), так и по трехпозиционному управлению. Применяется для установки как в помещениях, втом числе с высокой температурой до +100°С, так и на улице с температурой окружающей среды до -60°С.  Возможно исполнение с протоколами связи Modbus/Profibus/HART. Интеллектуальные версии АРХИМЕД AR11L обладают дисплеем и пультом местного управления.  Исполнение во взрывозащите, а так же с блоком безопасности так же возможно как опция.


ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА АРХИМЕД AR11L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие 2,0....40,0 кН
Напряжение питания  1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В DC
Рабочая температура -20°C...70°C
Степень защиты IP67
Ход штока 60...100 мм
Наличие взрывозащиты есть
Тип привода S2 - 15 мин. кратковременный (открыть/закрыть),
S4 – ПВ 25% повторно-кратковременный  (регулирование)
Управление
Трехпозиционное
Аналоговое
Интеллектуальное
Ручной дублёр Есть, штурвал
Концевые выключатели встроенные Есть,  с возможностью снятия сигнала положения
ОПЦИИ
* Напряжение питания - 380В/50; 24В пост. ток
* LT - низкотемпературный режим (для температуры окружающей среды от -40°C до +70°C).
* VLT - сверхнизкотемпературный режим (для температуры окружающей среды от -60°C до +70°C).
* POSI/POSI10 - позиционер, управляющий сигнал вход/выход 4-20 мА / 0-10 В.
* TR - с трансмиттером, сигнал обратной связи 4-20мА.
* POTE/POTE10 - с потенциометром, сигнал обратной связи 0-1 кОм / 0-10 кОм.
* QUI** - быстродействующее исполнение 1мм/сек.
* IP68 - степень защиты от внешних воздействий.
* BAT - со встроенной батареей, положение безопасности НЗ или НО (функция безопасности).
* INT/* - интеллектуальный блок управления (управление по месту размещения и удаленно до 100 м).
* Поддержка цифровых протоколов (HART, Modbus-RTU, Profibus-DP, Foundation Fieldbus, Device Net) для интеллектуального блока INT/N.
* Ex - взрывозащищённое исполнение

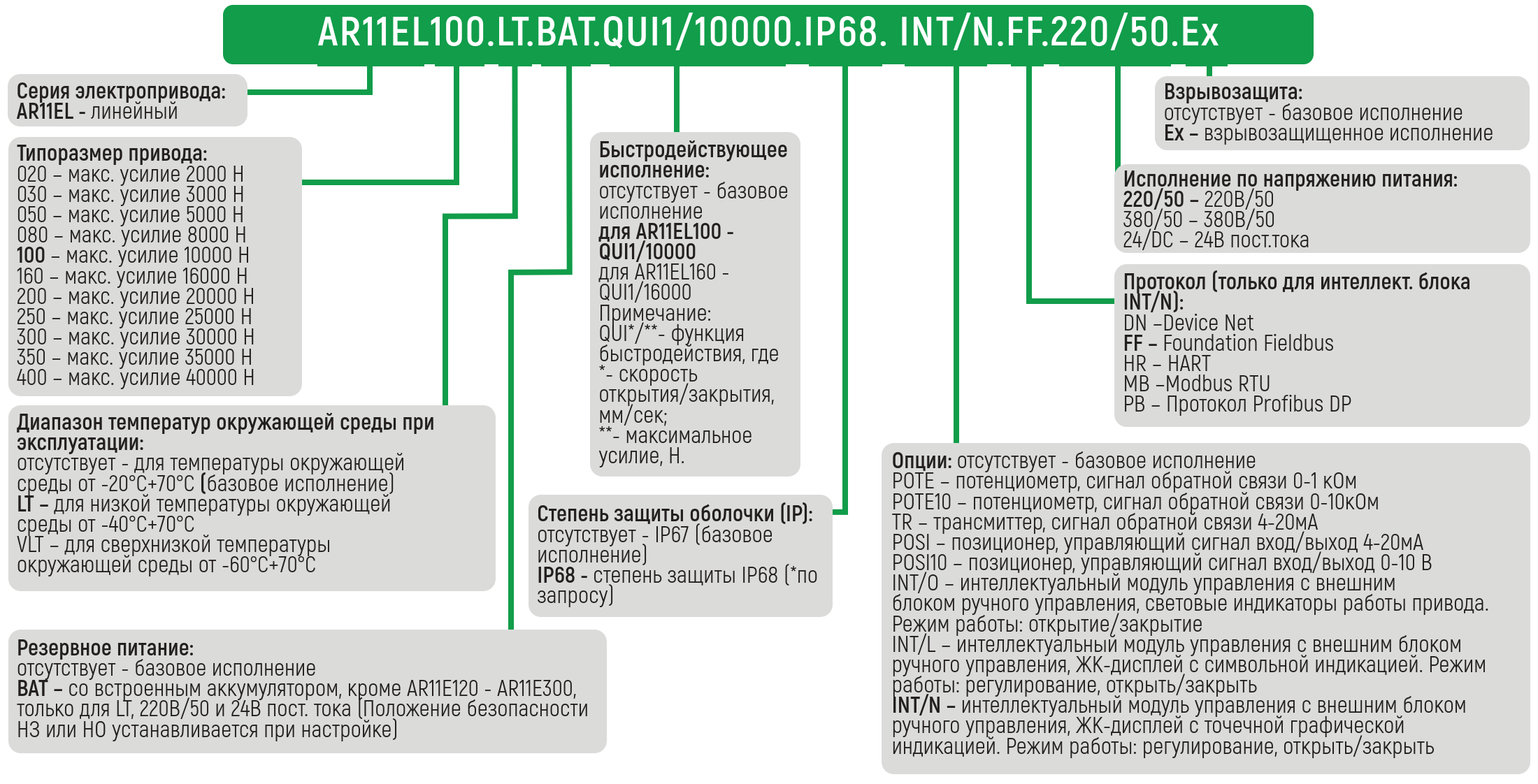

МАРКИРОВКА  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА АРХИМЕД AR11L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА АРХИМЕД AR11L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Модель Макс. усилие, Н Скорость мм/сек Ход штока макс, мм Ток, А Масса, кг
1ф/220В/50Гц 3ф/380В/50Гц 24В DC
AR11EL020 2 000 0,66 60 0,49 0,28 1,3 18
AR11EL030 3 000 0,66 60 0,52 0,28 4,8 18
AR11EL050 5 000 0,66 60 0,54 ,32 5,3 18
AR11EL080 8 000 0,33 60 0,61 0,32 5,3 18
AR11EL100 10 000 0,5 60 0,73 0,36 5,6 30
AR11EL160 16 000 0,5 60 0,89 0,43 5,6 30
AR11EL200 20 000 0,44 100 1,39 0,49 7,2 33
AR11EL250 25 000 0,44 100 1,87 0,58 12,3 34
AR11EL300 30 000 0,4 100 1,95 0,62 14,5 35
AR11EL350 35 000 0,44 100 1,97 0,85 - 38
AR11EL400 40 000 0,44 100 1,98 0,87 - 38

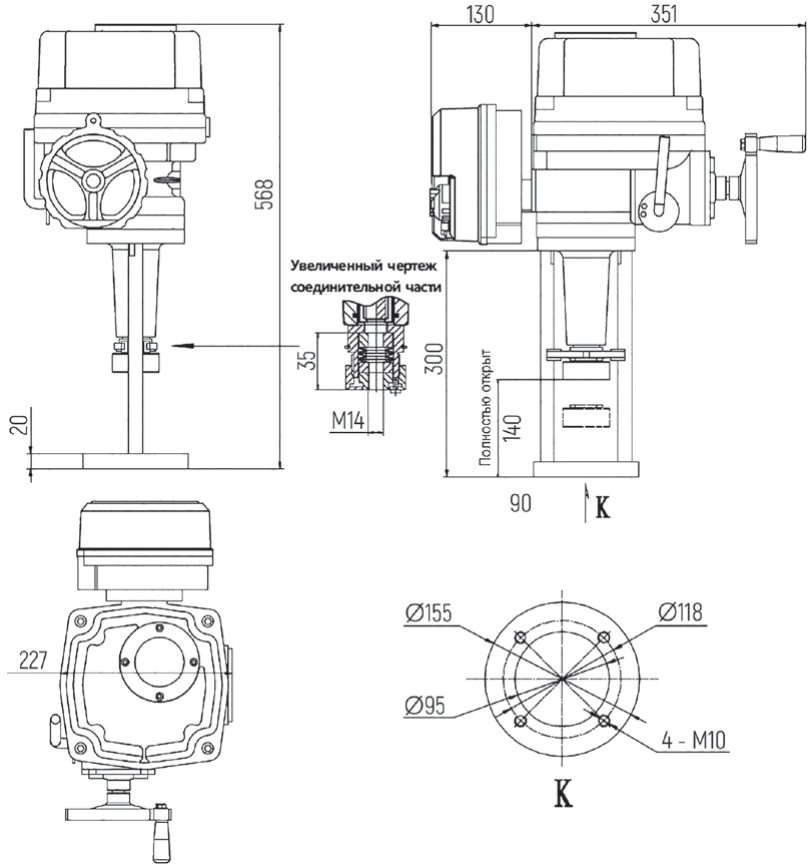

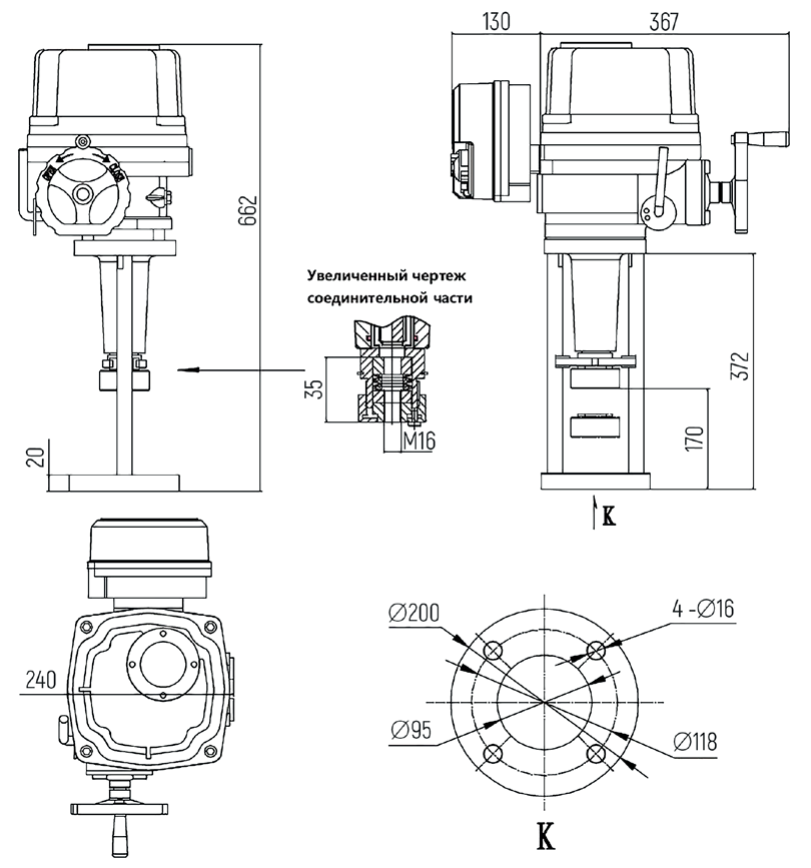

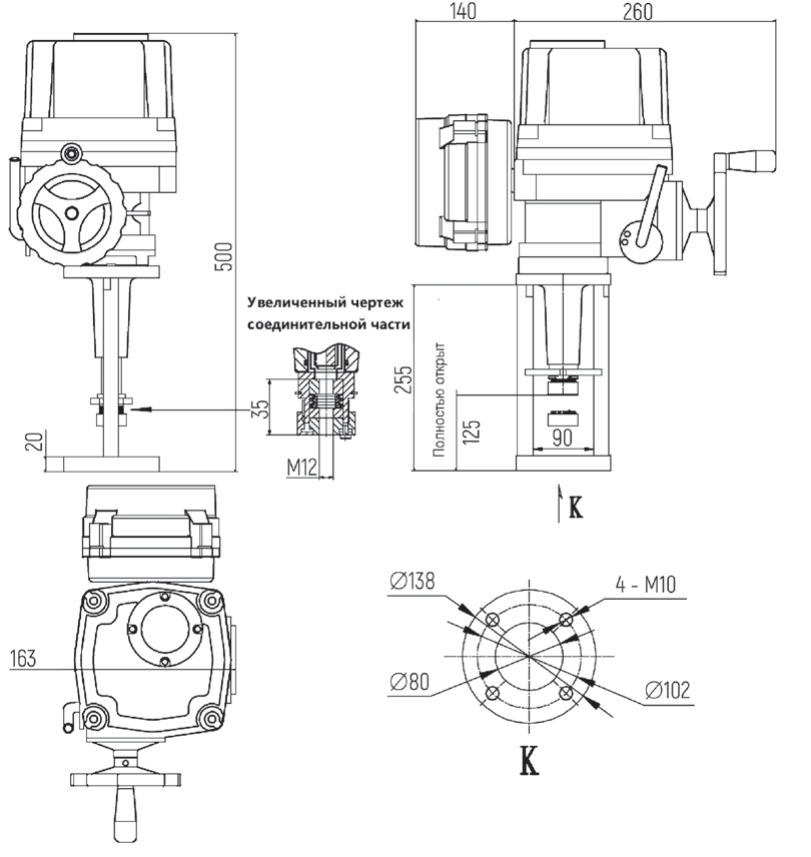

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА АРХИМЕД AR11L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

AR11EL020 ~ AR11EL080 AR11EL100 ~ AR11EL160 AR11EL200 ~ AR11EL400



ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА АРХИМЕД AR11L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Напряжение   Схема

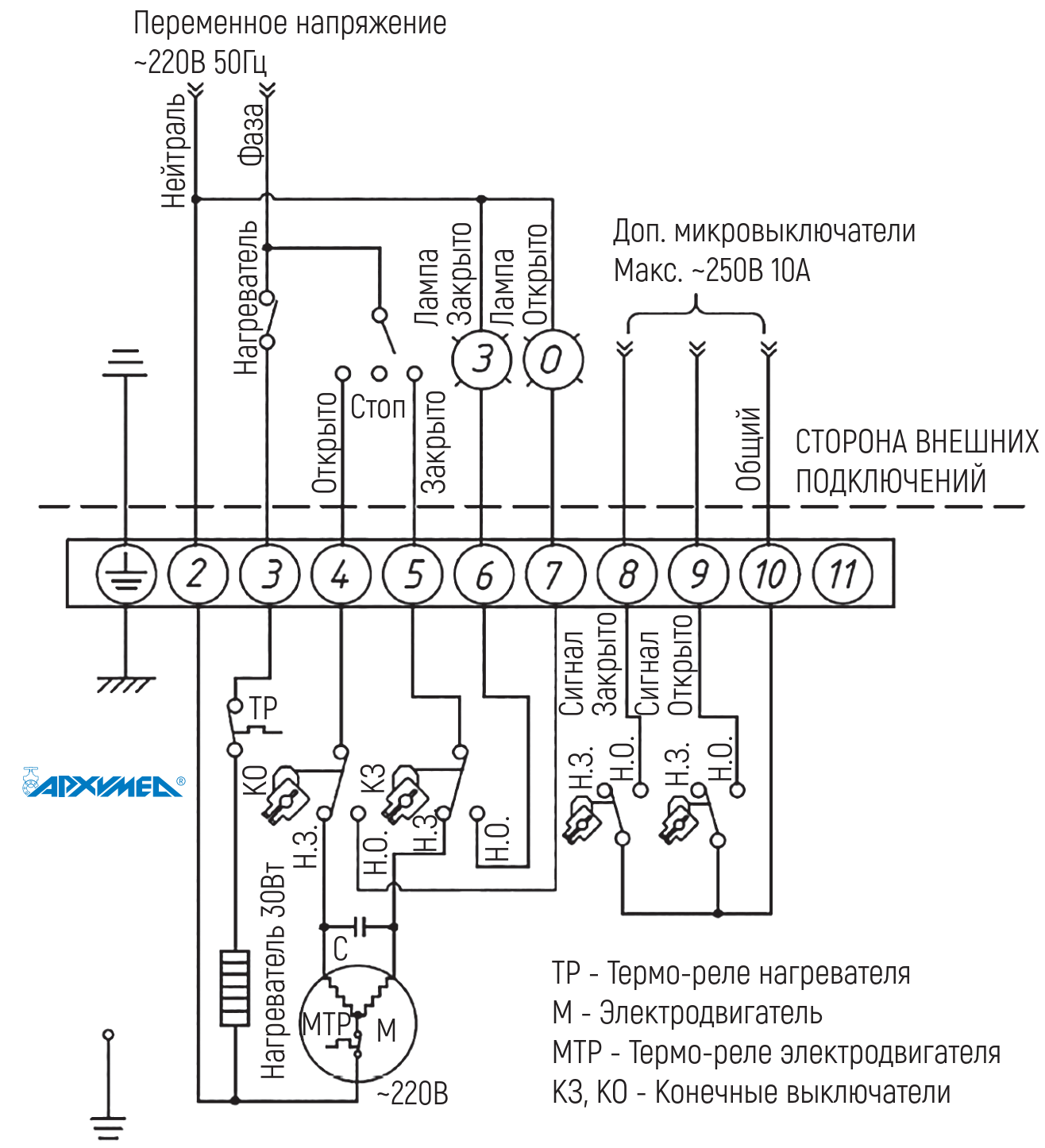

1ф/220В/50Гц Cхема подключения интеллектуального электропривода
с трехпозиционным сигналом управления

1ф/220В/50Гц

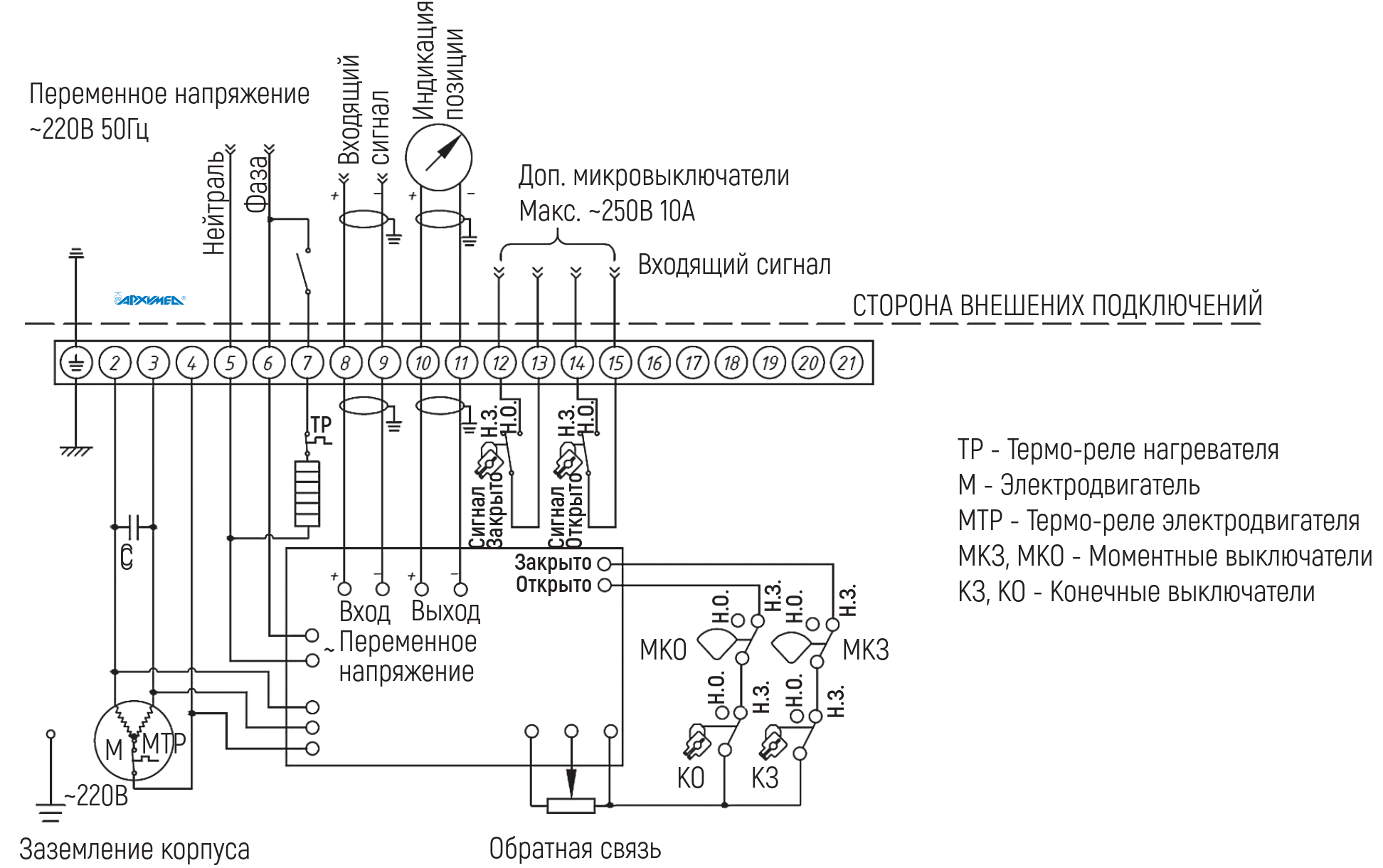

Cхема подключения интеллектуального электропривода
с аналоговым сигналом управления


* - схемы подключения привода  с напряжением питания 3ф/380В/50Гц, 24 В АС/DC - предоставляются по запросу



ИНТЕЛЛЕКТУАЛЬНЫЕ МОДУЛИ УПРАВЛЕНИЯ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА АРХИМЕД AR11L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Модуль Внешний вид Описание

INT/O



ЖК-дисплей со световыми индикаторами работы привода

Режим работы: открытие/закрытие.
Встроенный микропроцессор, управляет приводом, облегчает настройку и выдаёт сигналы по конечным положениям, моментным выключателям, аварийной сигнализации, перегреву мотора Концевые выключатели электромеханические, термореле и датчик перегрева мотора встроены в систему управления, есть внешние концевые выключатели, выходной дискретный сигнал 24DC.

INT/K, INT/L

ЖК-дисплей с символьной индикацией.
Режим работы: INT/K - открытие/закрытие,  INT/L - регулирование.
- Отображение работы привода в %, цветовые индикаторы, код ошибок
- Встроенный абсолютный энкодер (индукционный датчик) вместо концевых выключателей и потенциометра
- Дискретный сигнал управления 24DC, аналог. сигнал выход 4-20 mA
Стандартные и расширенные настройки функций привода:
- действие при пропадании управляющего сигнала,
- точная настройка текущего тока 4- 20мА,
- настройка прямого или обратного управляющего сигнала,- настройка двухпроводного управления,
- настройка направления вращения,- восстановление и сохранение заводских настроек.

NT/M, INT/N

ЖК-дисплей с точечной графической индикацией.
Режим работы: INT/M - открытие/закрытие,  INT/N - регулирование.
Максимальное решение для многооборотных приводов, все функции предыдущего плюс множество дополнительных, в т.ч. управление по цифровым протоколам Profibus, Modbus, Fieldbus, Hart, Device Net, действие при сигнале аварийного управления ESD,
- электронные технологии определения, отображения крутящего момента,
- двухскоростной механизм управления открытия/ закрытия,
-трёхуровневая защита паролем,
-полярность для аналогового сигнала управления,
-двухпроводное управление,
-установка времени торможения перед остановкой,
-таймер двухскоростного управления,
-запись в электронный журнал работы привода, отчёт об ошибках и др.
