Электропривод линейный HELI HEQ-L тип В, для регулирующих клапанов, 3,0...20,0 кН, IP67, 220/380ВАС, 24В DC
Технические характеристики
| Усилие тяговое |
3,0....20,0 кН |
| Напряжение питания |
220В/380В АС, 24B DC |
| Степень защиты |
IP67/68 |
| Рабочая температура |
-50°C...70 °C |
| Взрывозащита |
есть, Ex dB IICT6 Gb |
| Управление |
трехпозиционное, аналоговое |
Применение
HELI HEQ-L - это электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны любого производителя. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах.HELI HEQ-L может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Возможна установка блока местного управления, а так же исполнение во взрывозащите по классу Ex dB IICT6 Gb / Ex tb IIIC T80°С Db. Применяется для установки как в помещениях, так и на улице с температурой окружающей среды до -50°С. Возможно исполнение с протоколами связи Modbus/Profibus/HART. В качестве опций так же предусмотрен блок возарат в закрытое положение при потери питания.
Цены и заказ оборудования
Описание
Документация
Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.
Поля, помеченные * обязательны к заполнению
Электропривод линейный HELI HEQ-L тип В, для регулирующих клапанов, 3,0...20,0 кН, IP67, 220/380ВАС, 24В DC, трехпозиционное или аналоговое управление
ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
HELI HEQ-L - это электропривод линейного типа , который предназначен для установки на седельные регулирующие клапаны любого производителя. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах.HELI HEQ-L может управляться как по аналоговому сигналу, так и по трехпозиционному управлению. Возможна установка блока местного управления, а так же исполнение во взрывозащите по классу Ex dB IICT6 Gb / Ex tb IIIC T80°С Db. Применяется для установки как в помещениях, так и на улице с температурой окружающей среды до -50°С. Возможно исполнение с протоколами связи Modbus/Profibus/HART. В качестве опций так же предусмотрен блок возарат в закрытое положение при потери питания.
ОБЩИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
| Тяговое усилие |
3,0....20,0 кН |
| Напряжение питания |
1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В DC |
| Рабочая температура |
-25°C...70°C |
| Степень защиты |
IP67 |
| Ход штока |
40...95 мм |
| Наличие взрывозащиты |
есть, Ex dB IICT6 Gb / Ex tb IIIC T80°С Db |
| Тип привода |
Регулирующий - S4 - 40% повторно-кратковременный 1200 пусков/час |
| Управление |
Трехпозиционное
Аналоговое
Интеллектуальное
|
| Ручной дублёр |
Есть, шестигранник |
| Концевые выключатели встроенные |
Есть, с возможностью снятия сигнала положения |
| ОПЦИИ |
• Дополнительные концевые выключатели
• Взрывозащищенное исполнение Ex dB IICT6 Gb / Ex tb IIIC T80°С Db
• Низкотемпературное исполнение (-50°C...70 °C)
• Степень защиты оболочки IP68
• Штурвал
• ЖК дисплей с панелью местного управления
• Окрас привода по RAL
•Настройка положения при потере сигнала управления: «сохранение положения», «полное открытие», «полное закрытие» (доступно для приводов с аналоговым управлением)
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
|
Тип
|
HEQ2-Al-03
|
HEQ2-Al-04
|
HEQ3-Al-06
|
HEQ3-Al-10
|
HEQ3-Al-16
|
HEQ3-Al-20
|
|
Усилие, (кН)
|
3
|
4
|
6
|
10
|
16
|
20
|
|
Ном. ток, (А) 220AC/380AC/24DC
|
0,32/0,13/2,1
|
0,37/0,17/2,7
|
0,5/0,25/6,8
|
0,75/0,38/-
|
0,75/0,38/-
|
1,1/0,55/-
|
|
Потребляемая мощность, (Вт)
|
25
|
30
|
60
|
90
|
90
|
120
|
|
Ход штока, мм
|
40
|
40
|
40
|
40
|
65
|
95
|
|
Скорость, (мм/с)
|
1
|
1
|
1,2
|
1,2
|
0,83
|
0,83
|
|
Питающее напряжение
|
Переменный ток 50Гц: 220В, 380В; Постоянный ток: 24В
|
|
Управляющий сигнал
|
Трехпозиционный, Аналоговый (4-40мА, 0(2)-10 В)
|
|
Класс защиты
|
IP67
|
|
Рабочая температура
|
–25… +70°С
|
|
Масса
|
16
|
16
|
25,9
|
25,9
|
26,3
|
26,3
|

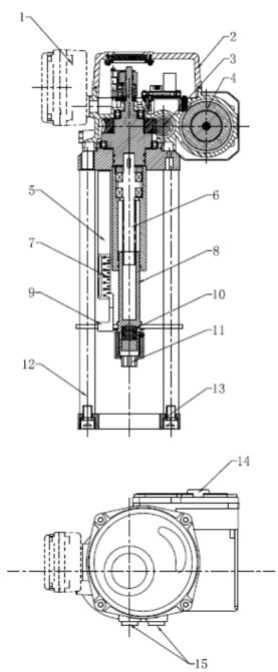

КОНСТРУКЦИЯ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
| Позиция |
Схема |
- Блок управления для клапанов с аналоговым управлением
- Крышка корпуса
- Редуктор (червячная передача)
- Электродвигатель
- Пластина крепления шкалы хода штока
- Направляющая штока привода
- Шкала хода штока привода
- Шток привода
- Визуальный указатель положения привода
- Пружины сжатия компенсационные
- Соединительный блок под монтаж с штоком клапана
- Стойки привода
- Монтажный фланец привода на корпус клапана
- Заглушка под штурвал (или штурвал если он установлен)
- Отверстия под кабельные вводы М20х1,5 (2 шт)
|
 |

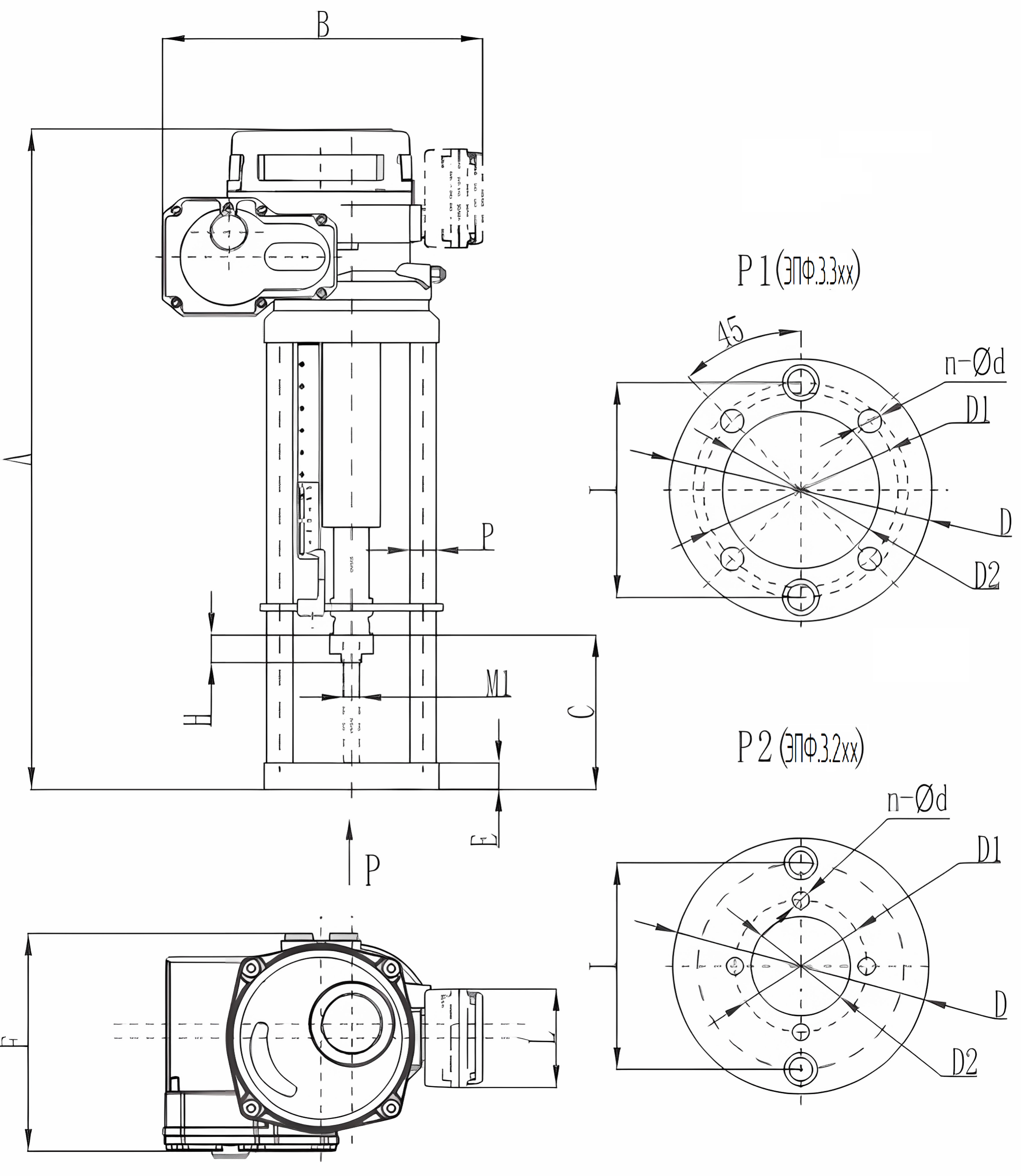

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
|
Параметр
|
A
|
B
|
B1
|
B2
|
C
|
D
|
D1
|
D2
|
n-d4
|
E
|
F
|
L
|
H
|
P
|
M1
|
Схема |
|
Модель
|
|
HEQ2-Al-03
|
468
|
182
|
131
|
120
|
95
|
155
|
80
|
60
|
4-Φ10
|
24
|
156
|
120
|
25
|
24
|
M10
|
 |
|
HEQ2-Al-04
|
468
|
182
|
131
|
120
|
95
|
155
|
80
|
60
|
4-Φ10
|
24
|
156
|
120
|
25
|
24
|
M10
|
|
HEQ3-Al-06
|
535
|
255
|
171
|
131
|
130
|
159
|
105
|
80
|
4-Φ12
|
24
|
201
|
120
|
25
|
24
|
M12*1.25
|
|
HEQ3-Al-10
|
615
|
255
|
171
|
131
|
140
|
159
|
118
|
95
|
4-Φ14
|
24
|
201
|
120
|
25
|
24
|
M16*1.5
|
|
HEQ3-Al-16
|
650
|
255
|
171
|
131
|
175
|
159
|
130
|
100
|
4-Φ18
|
24
|
201
|
120
|
25
|
24
|
M20*1.5
|
|
HEQ3-Al-20
|
650
|
255
|
171
|
131
|
175
|
159
|
130
|
100
|
4-Φ18
|
24
|
201
|
120
|
25
|
24
|
M20*1.5
|
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ
| Напряжение |
|
Схема |
|
1ф/220В/50Гц
|

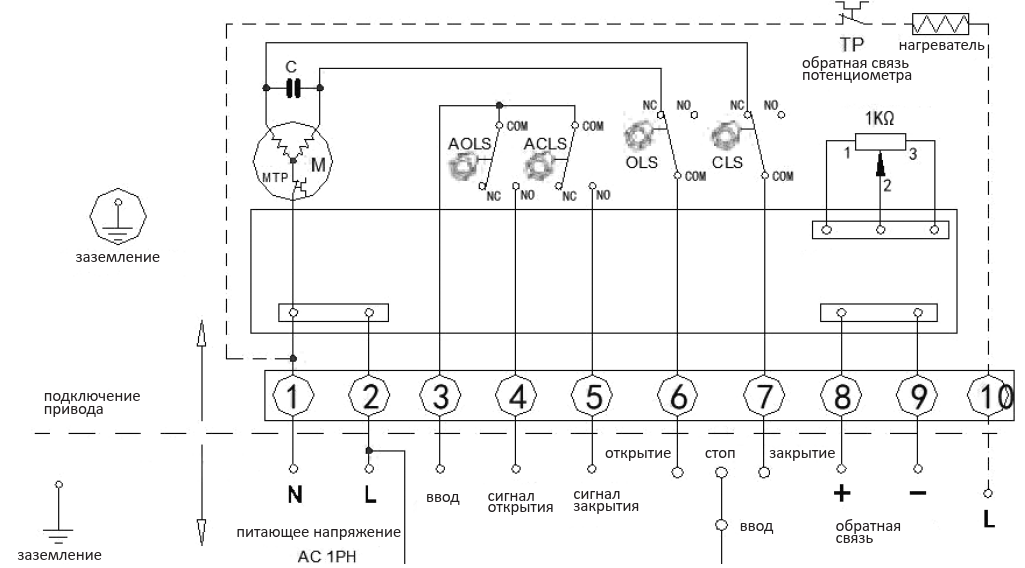

Cхема подключения электропривода с трехпозиционным
сигналом управления (схема В1К4)
-
клемма 1 подключена к нейтральной линии.
-
Когда линия фазы и клемма 2 подключены, привод открывается до срабатывания концевого выключателя OLS, при этом клеммы 2 и 4 соединены по фазе.
-
Когда линия фазы и клемма 3 подключены, привод закрывается до срабатывания концевого выключателя СLS, при этом клеммы 3 и 5 соединены по фазе.
-
Клемма 7 является общей для пассивных контактов, «открыто» - контакт с клеммой 8, «закрыто» контакт с клеммой 9.
-
Клемма 10 является контактом для линии фазы внутреннего обогревателя. При этом нельзя подключать к одной фазе несколько обогревателей приводов параллельно.
|
 |
| |
|
|
| 1ф/220В/50Гц |

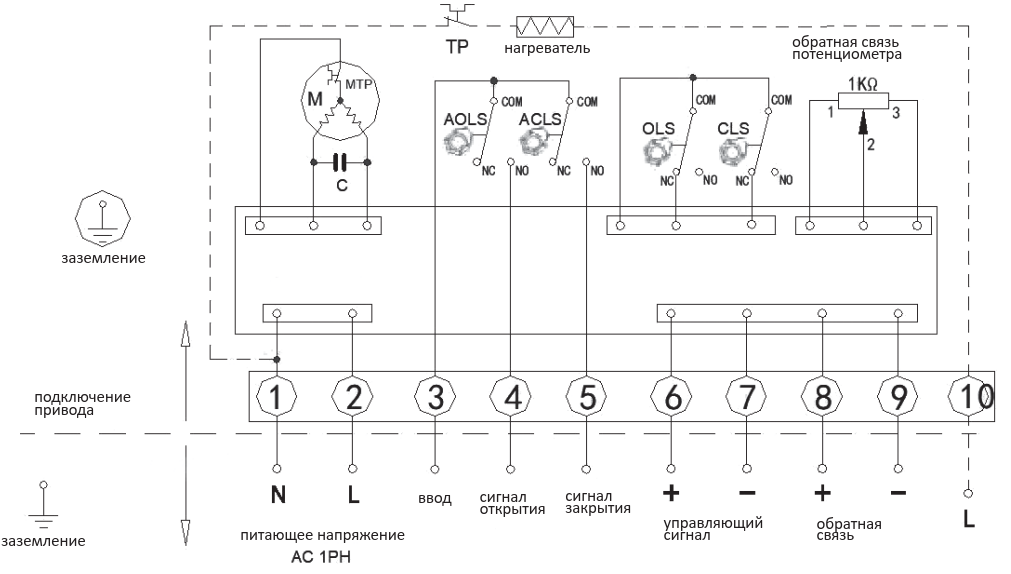

Cхема подключения интеллектуального электропривода
с аналоговым сигналом управления (схема В2К9)
- Клеммы 1,2 подключены к нейтрали и фазе
- Клемма 6 - входной сигнал управления «+»
- Клемма 7 – входной сигнал управления «-»
- Клемма 8 – выходной сигнал положения «+»
- Клемма 9 – выходной сигнал положения «-»
- Клемма 3 является общей для пассивных контактов, «открыто» - контакт с клеммой 4, «закрыто» контакт с клеммой 5.
- Клемма 10 является контактом для линии фазы внутреннего обогревателя
|
 |
| |
|
|
| 1ф/220В/50Гц |

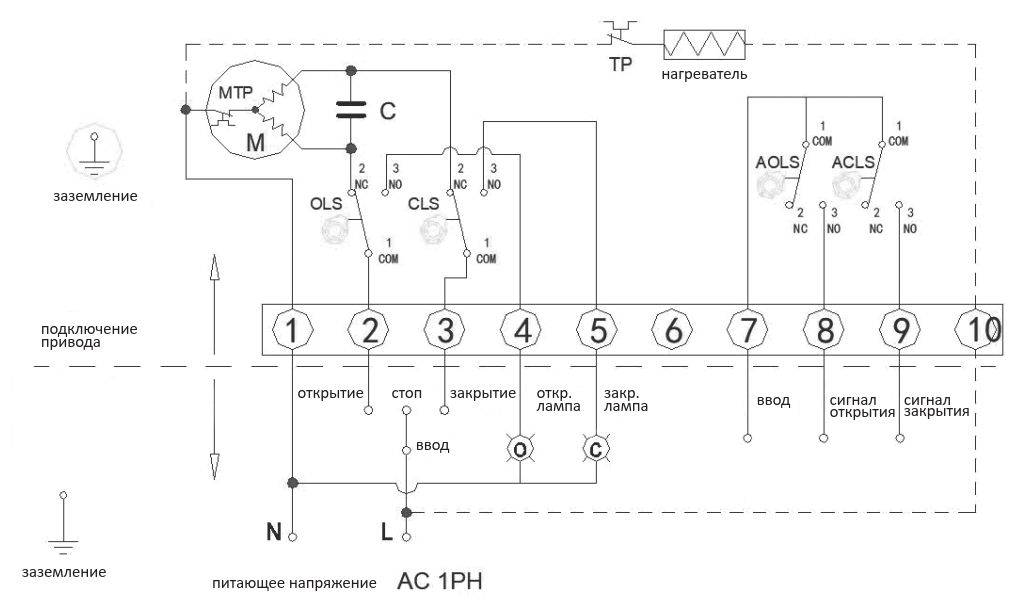

Cхема подключения привода с трехпозиционным управлением
и датчиком положения (схема В1К9)
- Клеммы 1,2 подключены к нейтрали и фазе
- Клемма 6 подключается к фазе для открытия до срабатывания концевого выключателя OLS
- Клемма 7 подключается к фазе для закрытия привода до срабатывания концевого выключателя CLS.
- Клемма 3 является общей для пассивных контактов, «открыто» - контакт с клеммой 4, «закрыто» контакт с клеммой 5.
- Клемма 8 – выходной сигнал положения «+»
- Клемма 9 – выходной сигнал положения «-»
- Клемма 10 является контактом для линии фазы внутреннего обогревателя. При этом нельзя подключать к одной фазе несколько обогревателей приводов параллельно.
|
 |
| |
|
|
| 3ф/380В/50Гц |

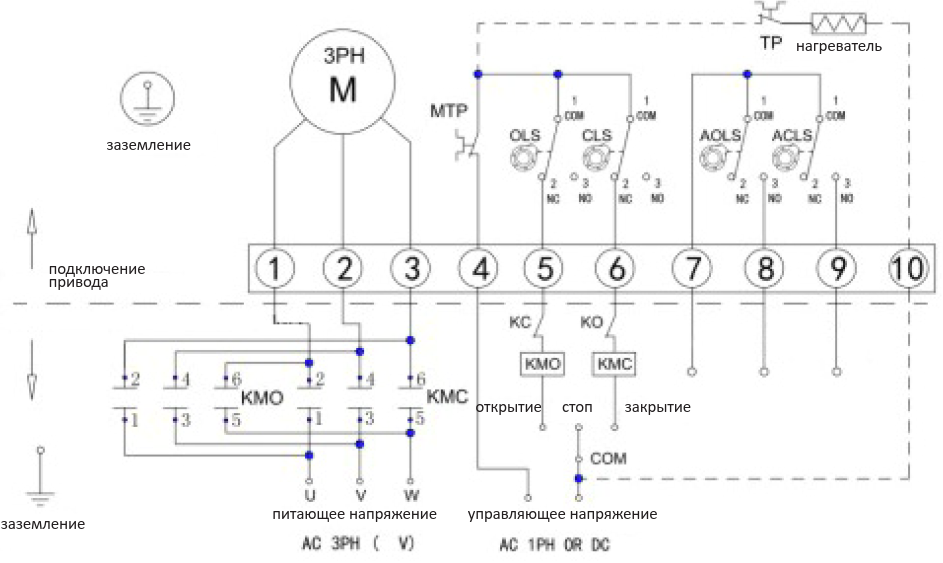

Cхема подключения электропривода с трехпозиционным
сигналом управления (схема В1К2)
-
Клеммы 1,2,3 подключаются к питанию.
-
Клемма 4 подключается к питанию цепи управления.
-
Клемма 5 подключается к питанию для открытия, до срабатывания концевого выключателя OLS.
-
Клемма 6 подключается к питанию для закрытия, до срабатывания концевого выключателя CLS.
-
Клемма 7 является общей для пассивных контактов, «открыто» - контакт с клеммой 8, «закрыто» контакт с клеммой 9.
-
Клемма 10 является контактом для линии фазы внутреннего обогревателя.
|
 |
| |
|
|
| 24В DC |

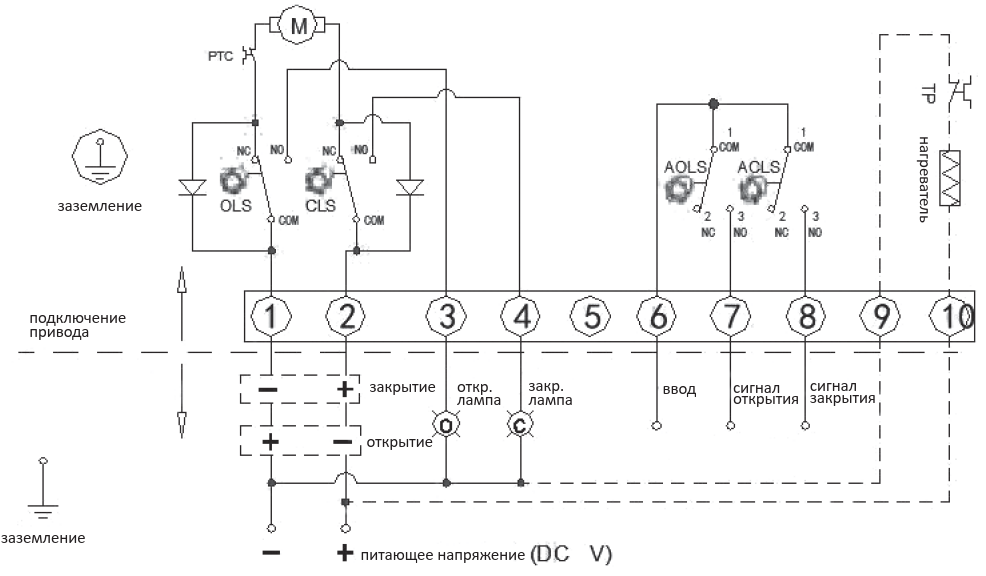

Cхема подключения интеллектуального электропривода
с трехпозиционным сигналом управления (схема В1К4)
- Когда клемма 1 подключена к «+», а клемма 2 – к «–» питанию привода, он открывается до срабатывания концевого выключателя OLS, при этом клеммы 1 и 3 соединяются между собой.
- Когда клемма 1 подключена к «-», а клемма 2 – к «+» питанию привода, он открывается до срабатывания концевого выключателя СLS, при этом клеммы 2 и 4 соединяются между собой.
- Клемма 7 является общей для пассивных контактов, «открыто» - контакт с клеммой 8, «закрыто» контакт с клеммой 9.
- Клеммы 9 и 10 подключаются к основному питанию для обогрева привода
|
|
