Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Линейные электроприводы
/
Электропривод линейный HELI HEQ-L тип S, для регулирующих клапанов, интеллектуальный, 3,0...20,0 кН, IP67, 220/380ВАС, 24В DC

Электропривод линейный HELI HEQ-L тип S, для регулирующих клапанов, интеллектуальный, 3,0...20,0 кН, IP67, 220/380ВАС, 24В DC

Технические характеристики
Усилие тяговое 3,0....20,0 кН
Напряжение питания 220В/380В АС, 24B DC
Степень защиты IP67/68
Рабочая температура -50°C...70 °C
Взрывозащита есть, Ex dB IICT6 Gb
Управление интеллектуальное
Применение

HELI HEQ-L  тип S- это электропривод линейного типа, с интеллектуальным управлением,  который предназначен для установки на седельные регулирующие клапаны любого производителя. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. HELI HEQ-L  имеет встроенный блок управления, который позволяет управлять приводм как местно, так и дистанционно,  как по аналоговому сигналу, так и по трехпозиционному управлению. Ведется журнал событий. Возможно исполнение во взрывозащите по классу Ex dB IICT6 Gb / Ex tb IIIC T80°С Db. Применяется для установки как в помещениях, так и на улице с температурой окружающей среды до -50°С.  Возможно исполнение с протоколами связи Modbus/Profibus/HART, одиночные и двойные каналы. В качестве опций так же предусмотрен блок возарат в закрытое положение при потери питания.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод линейный HELI HEQ-L тип S, для регулирующих клапанов, 3,0...20,0 кН, IP67, 220/380ВАС, 24В DC, интеллектуальное управление



ОПИСАНИЕ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L тип S ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

HELI HEQ-L  тип S- это электропривод линейного типа, с интеллектуальным управлением,  который предназначен для установки на седельные регулирующие клапаны любого производителя. Применяется в системах тепло- и водоснабжения, охлаждения, вентиляции и в промышленных технологических системах. HELI HEQ-L  имеет встроенный блок управления, который позволяет управлять приводм как местно, так и дистанционно,  как по аналоговому сигналу, так и по трехпозиционному управлению. Ведется журнал событий. Возможно исполнение во взрывозащите по классу Ex dB IICT6 Gb / Ex tb IIIC T80°С Db. Применяется для установки как в помещениях, так и на улице с температурой окружающей среды до -50°С.  Возможно исполнение с протоколами связи Modbus/Profibus/HART, одиночные и двойные каналы. В качестве опций так же предусмотрен блок возарат в закрытое положение при потери питания.


ОБЩИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L тип S ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тяговое усилие 3,0....20,0 кН
Напряжение питания  1ф/220В/50Гц АС, 3ф/380В/50Гц АС, 24В DC
Рабочая температура -25°C...70°C
Степень защиты IP67
Ход штока 40...95 мм
Наличие взрывозащиты есть, Ex dB IICT6 Gb / Ex tb IIIC T80°С Db
Тип привода Регулирующий - S4 - 40% повторно-кратковременный 1200 пусков/час
Управление
Интеллектуальное
Ручной дублёр Есть, штурвал
Встроенный местный блок управления есть
Концевые выключатели встроенные Есть,  с возможностью снятия сигнала положения
ОПЦИИ
  • Исполнение степени защиты IP68
  • Взрывозащищенное исполнение Ex dB IICT6 Gb / Ex tb IIIC T80°С Db
  • Исполнение под температуру окружающей среды  -40….+70°С и -50….+70°С
  • Настройка положения при потере сигнала управления: «сохранение положения», «полное открытие», «полное закрытие» (доступно для приводов с аналоговым управлением)
  • Ручной дублёр и замок на переключатель режимов
  • Ход штока привода 25мм, 60мм и 100 мм
  • Окрас привода под RAL
  • Протоколы связи ModBus, ProfiBus, HART, одиночные и двойные каналы
  • Меню на русском языке
  • Дополнительные концевые выключатели
  • Журнал пусков и событий



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L тип S ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Тип
 HEQ2-Al-03
HEQ2-Al-04
HEQ3-Al-06
HEQ3-Al-10
HEQ3-Al-16
HEQ3-Al-20
Усилие, (кН)
3
4
6
10
16
20
Ном. ток, (А) 220AC/380AC/24DC
0,32/0,13/2,1
0,37/0,17/2,7
0,5/0,25/6,8
0,75/0,38/-
0,75/0,38/-
1,1/0,55/-
Потребляемая мощность, (Вт)
25
30
60
90
90
120
Ход штока, мм
40
40
40
40
65
95
Скорость, (мм/с)
1
1
1,2
1,2
0,83
0,83
Питающее напряжение
Переменный ток 50Гц: 220В, 380В; Постоянный ток: 24В
Управляющий сигнал
Трехпозиционный, Аналоговый (4-40мА, 0(2)-10 В)
Класс защиты
IP67
Рабочая температура
–25… +70°С
Масса
16
16
25,9
25,9
26,3
26,3

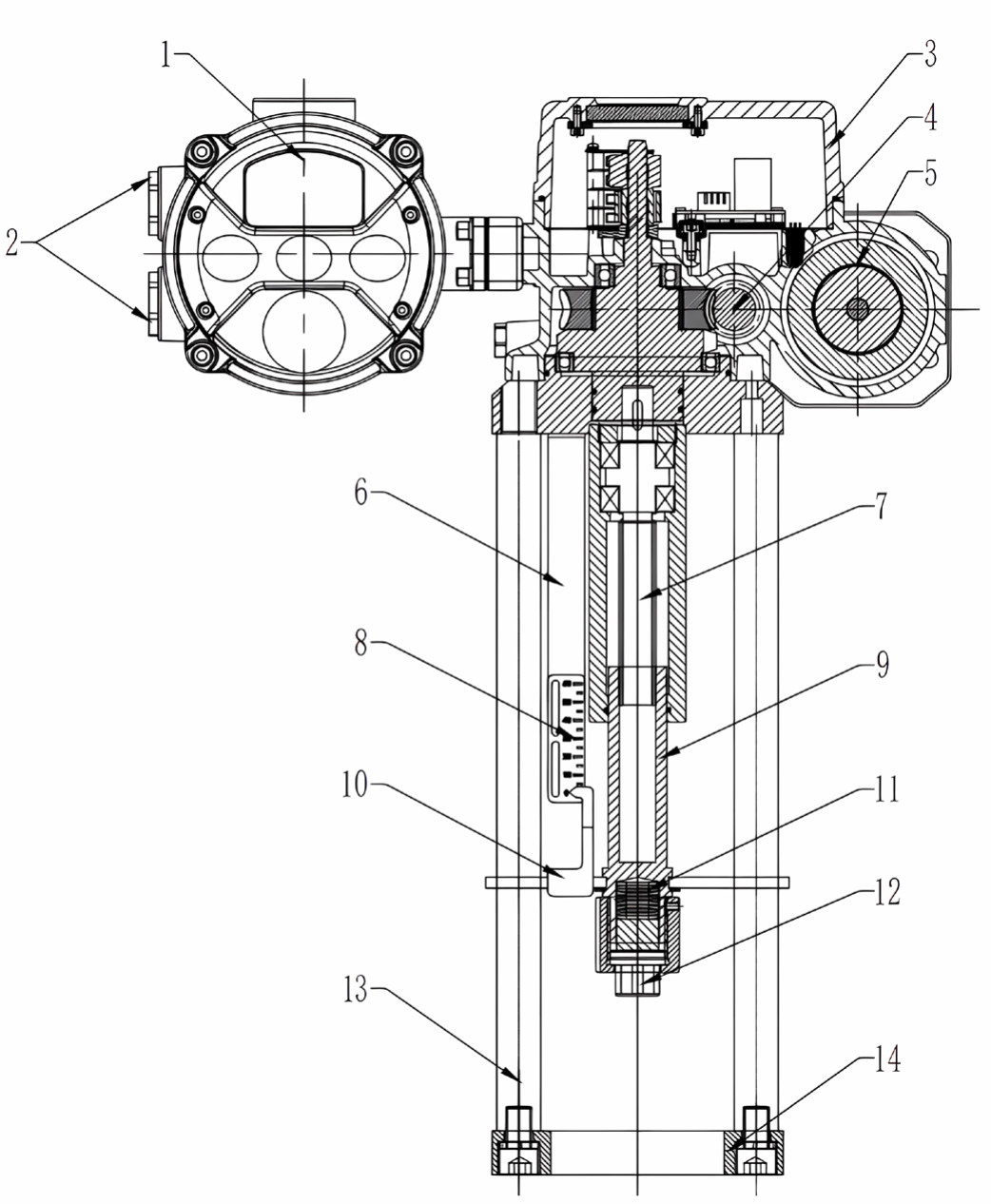

КОНСТРУКЦИЯ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L тип S ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВ

Позиция Схема
  1. Блок управления
  2. Отверстия под кабельные вводы NPT 3/4 (2 шт)
  3. Крышка корпуса
  4. Редуктор (червячная передача)
  5. Электродвигатель
  6. Пластина крепления шкалы хода штока
  7. Направляющая штока привода
  8. Шкала хода штока привода
  9. Шток привода
  10. Визуальный указатель положения привода
  11. Пружины сжатия компенсационные
  12. Соединительный блок под монтаж с штоком клапана
  13. Стойки привода
  14. Монтажный фланец привода на корпус клапана

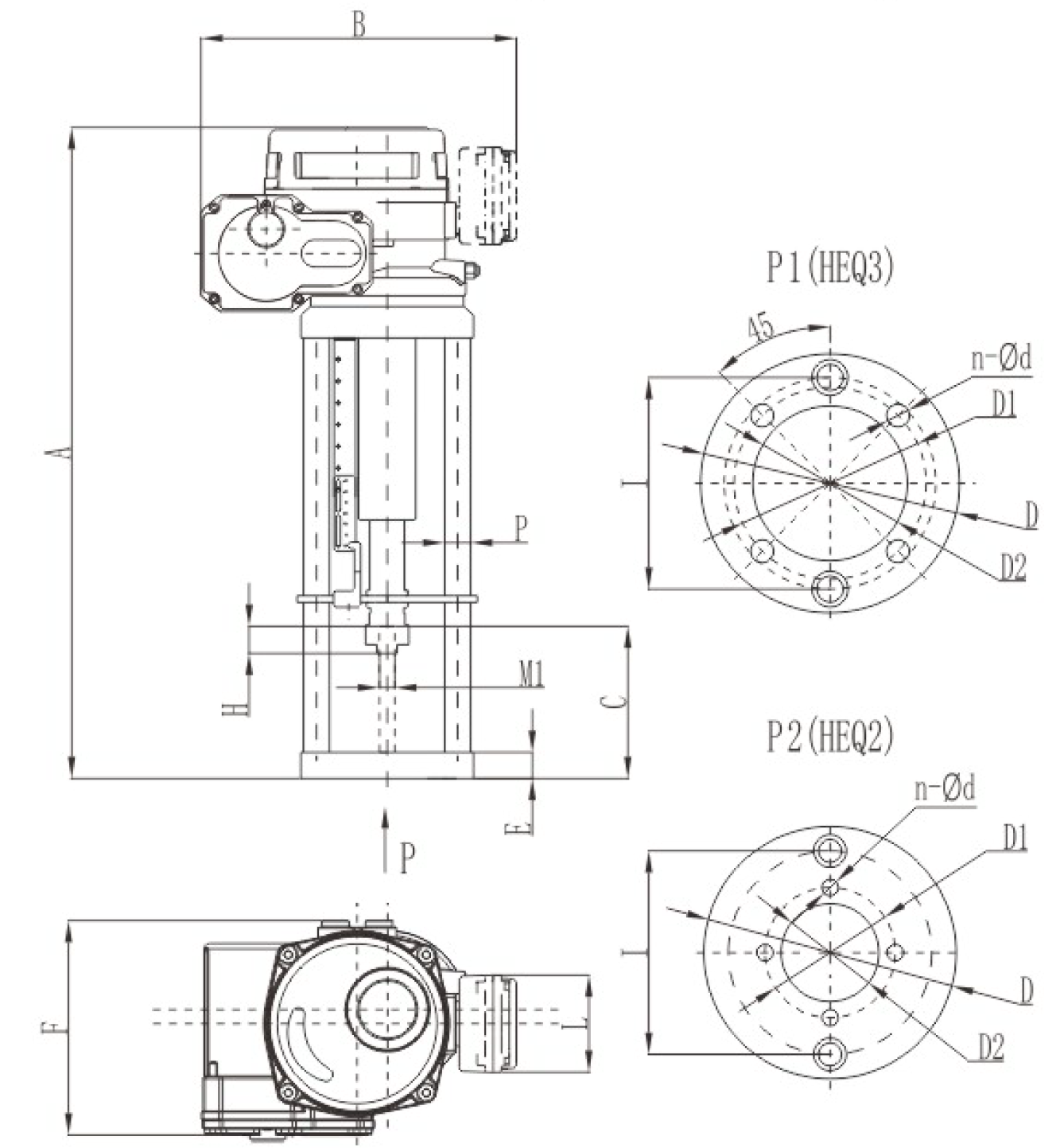

ГАБАРИТНЫЕ РАЗМЕРЫ ЛИНЕЙНОГО ЭЛЕКТРОПРИВОДА HELI HEQ-L тип S ДЛЯ РЕГУЛИРУЮЩИХ КЛАПАНОВВ

Параметр
A
B
B1
B2
C
D
D1
D2
n-d4
E
F
L
H
P
M1
 Схема
Модель
HEQ2-Al-03
468
182
131
120
95
155
80
60
4-Φ10
24
156
120
25
24
M10
HEQ2-Al-04
468
182
131
120
95
155
80
60
4-Φ10
24
156
120
25
24
M10
HEQ3-Al-06
535
255
171
131
130
159
105
80
4-Φ12
24
201
120
25
24
M12*1.25
HEQ3-Al-10
615
255
171
131
140
159
118
95
4-Φ14
24
201
120
25
24
M16*1.5
HEQ3-Al-16
650
255
171
131
175
159
130
100
4-Φ18
24
201
120
25
24
M20*1.5
HEQ3-Al-20
650
255
171
131
175
159
130
100
4-Φ18
24
201
120
25
24
M20*1.5
