Электроприводы и пневмоприводы для запорной и регулирующей арматуры
/
Многооборотные электроприводы
/
Электропривод многооборотный АРХИМЕД серия AR19E, 50...5 000Нм(без редуктора), IP67/68, 220/380VAC

Электропривод многооборотный АРХИМЕД серия AR19E, 50...5 000Нм(без редуктора), IP67/68, 220/380VAC

Технические характеристики
Крутящий момент 50...5 000 Нм (без редуктора)
Напряжение питания 220В/380В АС
Степень защиты IP67/68
Рабочая температура -40....+70°С
Взрывозащита нет
Управление трехпозиционное, аналоговое, интеллектуальное
Применение

Многообортные электроприводы АРХИМЕД серии AR19E предназначены для автоматизации управления запорной арматурой c вертикальным движением штока. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть),  и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -40°С. Компания Академия Тепла устанавливает привода АРХИМЕД серии AR19E на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Электропривод многооборотный АРХИМЕД серия AR19E, 50...5 000Нм(без редуктора), IP67/68, 220/380VAC, для запорной и регулирующей арматуры



ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E

Многообортные электроприводы АРХИМЕД серии AR19E предназначены для автоматизации управления запорной арматурой c вертикальным движением штока. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть),  и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -40°С.



НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E

Электропривод  АРХИМЕД серии AR19E – это многооборотный электропривод с крутящим моментом от 50 до 5000 Нм.
 Многооборотные электроприводы применяются для управления различной трубопроводной арматуры с вертикальным ходом штока, такими как шиберные затворы и клиновые задвижки, запорные вентили и щитовые затворы. Приводы обеспечивают надежно перемещение и удержание в заданном положении запорного элемента.  Данные приводы находят широкое применение в водоочистке, водоснабжении, теплоснабжении.



ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E

Крутящий момент 50....5 000 Нм
Напряжение питания  1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура –20…+60 °С
Степень защиты IP67
Наличие взрывозащиты нет
Тип привода
Запорный -S2 - 15 мин. кратковременный (открыть/закрыть)
Регулирующий - S4 - ПВ 25% повторно-кратковременный (регулирование)
Управление
Трехпозиционное
Аналоговое
Интеллектуальное
Ручной дублёр Есть, штурвал
Концевые выключатели встроенные Есть,  с возможностью снятия сигнала положения
Моментные выключатели, встроенные Есть, без снятия сигнала положения
ОПЦИИ
Исполнение на -40....+70°С
Исполнение по IP68
Интеллектуальный блок управления (местный блок управления с жк дисплеем)
Блок возврата в закрытое положение
Протоколы связи Modbus RTU / Profibus DP / HART

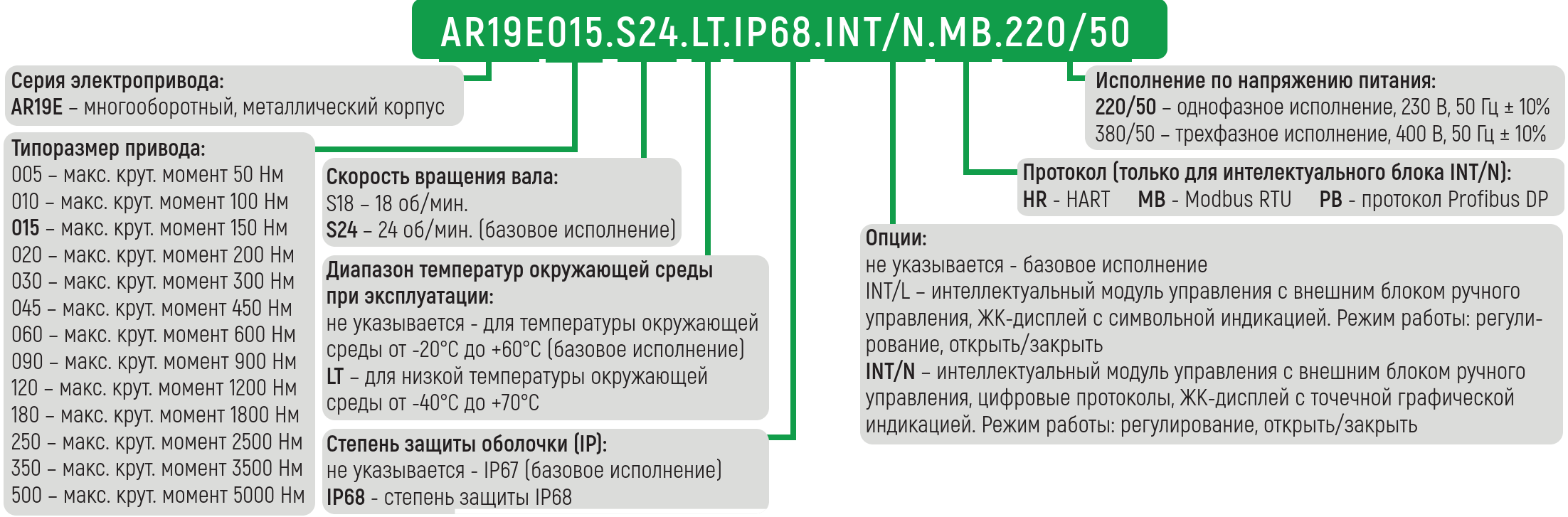

МАРКИРОВКА  ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E



ИНТЕЛЛЕКТУАЛЬНЫЕ МОДУЛИ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E

Модуль Внешний вид Описание

INT/O



ЖК-дисплей со световыми индикаторами работы привода

Режим работы: открытие/закрытие.
Встроенный микропроцессор, управляет приводом, облегчает настройку и выдаёт сигналы по конечным положениям, моментным выключателям, аварийной сигнализации, перегреву мотора Концевые выключатели электромеханические, термореле и датчик перегрева мотора встроены в систему управления, есть внешние концевые выключатели, выходной дискретный сигнал 24DC.

 INT/L

ЖК-дисплей с символьной индикацией.
Режим работы:   INT/L - регулирование.
- Отображение работы привода в %, цветовые индикаторы, код ошибок
- Встроенный абсолютный энкодер (индукционный датчик) вместо концевых выключателей и потенциометра
- Дискретный сигнал управления 24DC, аналог. сигнал выход 4-20 mA
Стандартные и расширенные настройки функций привода:
- действие при пропадании управляющего сигнала,
- точная настройка текущего тока 4- 20мА,
- настройка прямого или обратного управляющего сигнала,- настройка двухпроводного управления,
- настройка направления вращения,- восстановление и сохранение заводских настроек.

INT/N

ЖК-дисплей с точечной графической индикацией.
Режим работы:  INT/N - регулирование.
Максимальное решение для многооборотных приводов, все функции предыдущего плюс множество дополнительных, в т.ч. управление по цифровым протоколам Profibus, Modbus, Fieldbus, Hart, Device Net, действие при сигнале аварийного управления ESD,
- электронные технологии определения, отображения крутящего момента,
- двухскоростной механизм управления открытия/ закрытия,
-трёхуровневая защита паролем,
-полярность для аналогового сигнала управления,
-двухпроводное управление,
-установка времени торможения перед остановкой,
-таймер двухскоростного управления,
-запись в электронный журнал работы привода, отчёт об ошибках и др.

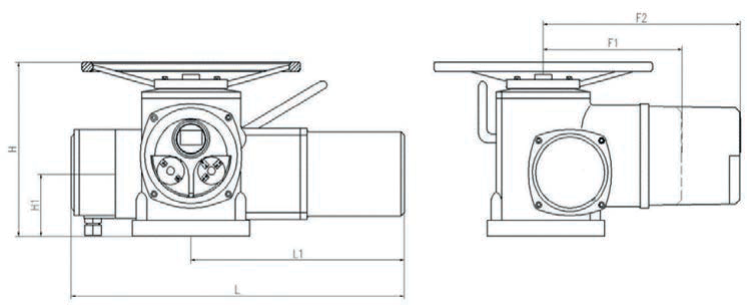

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E

ГОРИЗОНТАЛЬНАЯ И ВЕРТИКАЛЬНАЯ УСТАНОВКА
Модель L L1 H H1 F1 (Стандарт) F2 (интел. блок) ISO 5210
AR19Е005-AR19Е015 382 228 233 87 150 203 F10
AR19Е020-AR19Е030  435 278 248 90 157 210 F14
AR19E045-AR19E060 640 410 314 116 233 393 F16
AR19E090-AR19E120 750 420 404 155 271 431 F25
AR19E180-AR19E250 837 476 350 155 304 474 F30
AR19E350-AR19E500 977 616 350 155 304 474 F35

Исполнения посадочного фланцаГОСТ 34287-2017. Обработка штока:
1. Вал под шпонку.
2. Пятикулачковая муфта.
3. Другое исполнение по желанию заказчика.

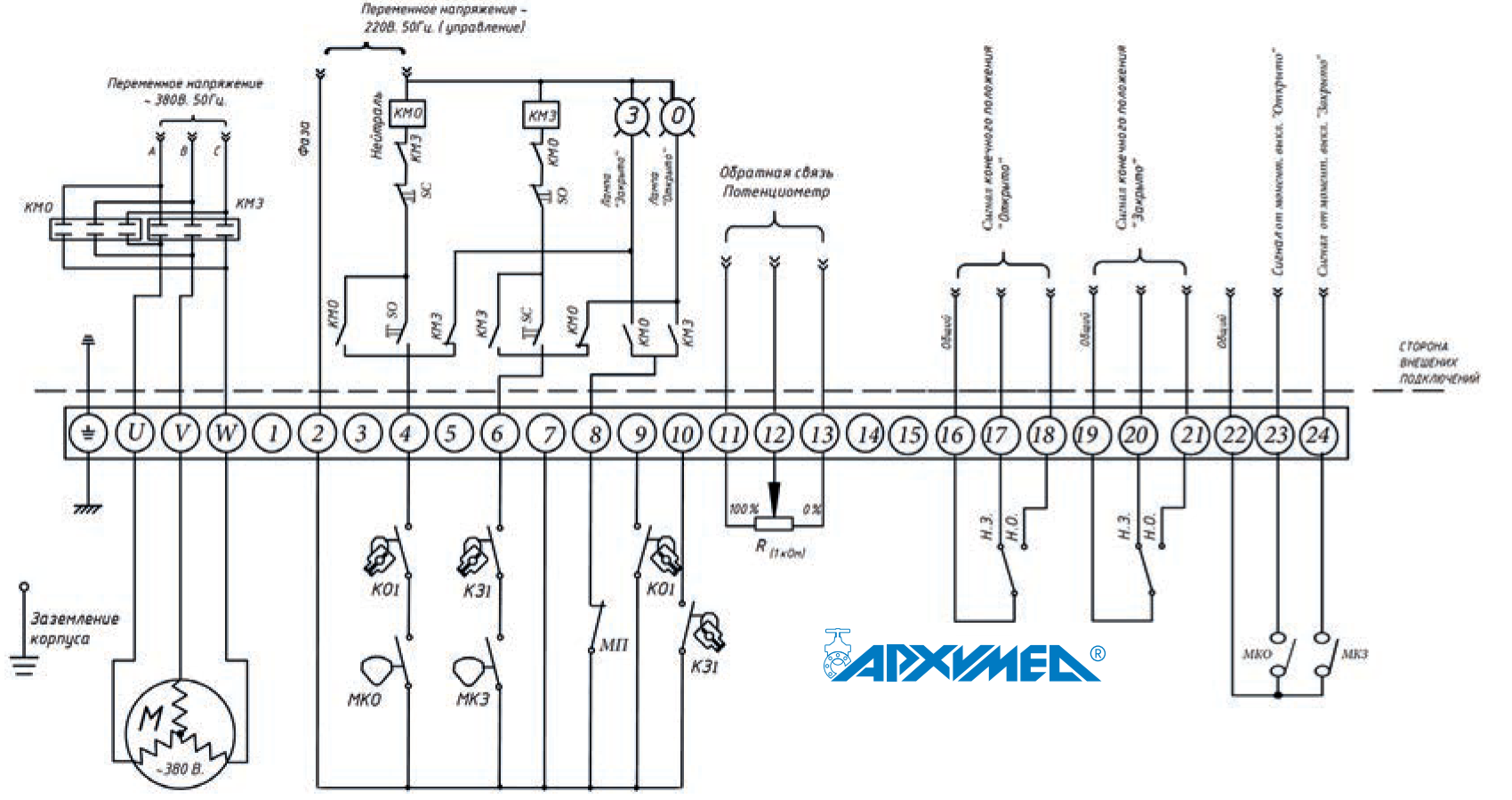

ЭЛЕКТРИЧЕСКАЯ СХЕМА  ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E (Стандартное исполнение, 3ф/380В/50Гц)

Обозначение
Описание
SO, SC
Кнопки управления  (Открыть, Закрыть)
МП
Микровыключатель положения (блинкер)
М
Электродвигатель
МК0, МК3
Выключатели ограничителя момента
К0, К3
Конeчные выключатели
KM0, KM3
Контакторы
R1
Потенциометр
