Электропривод многооборотный АРХИМЕД серия AR21E, 40...1 000Нм(без редуктора), IP67/68, 220/380VAC

Технические характеристики

Крутящий момент	40...1 000 Нм (без редуктора)
Напряжение питания	220В/380В АС
Степень защиты	IP67/68
Рабочая температура	-60....+70°С
Взрывозащита	есть, 1 Ex db IIC T5 Gb X
Управление	трехпозиционное, аналоговое, интеллектуальное

Применение

Многообортные электроприводы АРХИМЕД серии AR21E предназначены для автоматизации управления запорной арматурой c вертикальным движением штока. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть), и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Взрывозащищенное исполнение 1 Ex db IIC T5 Gb X в качестве опции. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -60°С. Компания Академия Тепла устанавливает привода АРХИМЕД серии AR21E на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Электропривод многооборотный АРХИМЕД серия AR21E, 40..15 000Нм(без редуктора), IP67/68, 220/380VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR21E

Многообортные электроприводы АРХИМЕД серии AR19E предназначены для автоматизации управления запорной арматурой c вертикальным движением штока. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть), и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -40°С.

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR21E

Электропривод АРХИМЕД серии AR21E – это многооборотный электропривод с крутящим моментом от 40 до 1 000 Нм.
Многооборотные электроприводы применяются для управления различной трубопроводной арматуры с вертикальным ходом штока, такими как шиберные затворы и клиновые задвижки, запорные вентили и щитовые затворы. Приводы обеспечивают надежно перемещение и удержание в заданном положении запорного элемента. Данные приводы находят широкое применение в водоочистке, водоснабжении, теплоснабжении.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E

Крутящий момент	50....5 000 Нм
Напряжение питания	1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура	–20…+60 °С
Степень защиты	IP67
Наличие взрывозащиты	нет
Тип привода	Запорный -S2 - 15 мин. кратковременный (открыть/закрыть) Регулирующий - S4 - ПВ 25% повторно-кратковременный (регулирование)
Управление	Трехпозиционное Аналоговое Интеллектуальное
Ручной дублёр	Есть, штурвал
Концевые выключатели встроенные	Есть, с возможностью снятия сигнала положения (отсутствуют при заказе с интеллектуальным модулем управления)
Моментные выключатели, встроенные	Есть, без снятия сигнала положения
ОПЦИИ	Исполнение на -60....+70°С Исполнение по IP68 Интеллектуальный блок управления (местный блок управления с жк дисплеем) Взрывозащита по 1 Ex db IIC T5 Gb X Блок возврата в закрытое положение Протоколы связи Modbus RTU / Profibus DP / HART

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR19E

Модель	Кр. момент, (Нм) 220В/50 Гц	Кр. момент, (Нм) 380В/50 Гц	Скорость (об/мин)	Макс. Ш вала (мм)	Номинальный ток, А		ISO 5210	Масса, кг
Модель	Кр. момент, (Нм) 220В/50 Гц	Кр. момент, (Нм) 380В/50 Гц	Скорость (об/мин)	Макс. Ш вала (мм)	220В/50 Гц (см. об/мин)	380В/50 Гц(см. об/мин)	ISO 5210	Масса, кг
AR21E007	40-50	40-70	45/90	28	4,98 / 5,55	2,23 / 2,66	F10	32
AR21E010	60-100	60-120	35/70	28	6.26 / 9,62	2,33 / 3,56	272	102
AR21E020	100-200	100-300	34/67	40	13,21 / 15,33	4,22 / 6,95	315	140
AR21E050	-	200 – 450	34/67	40	-	9,58 / 12,23	315	140
AR21E060	-	300 – 600	34 / 67	45	-	13,86 / 16,26	357	165
AR21E080	-	600 – 800	34 / 67	45	-	17,87 / 24,31	357	165
AR21E100	-	800 – 1000	34	45	-	18,68	357	165

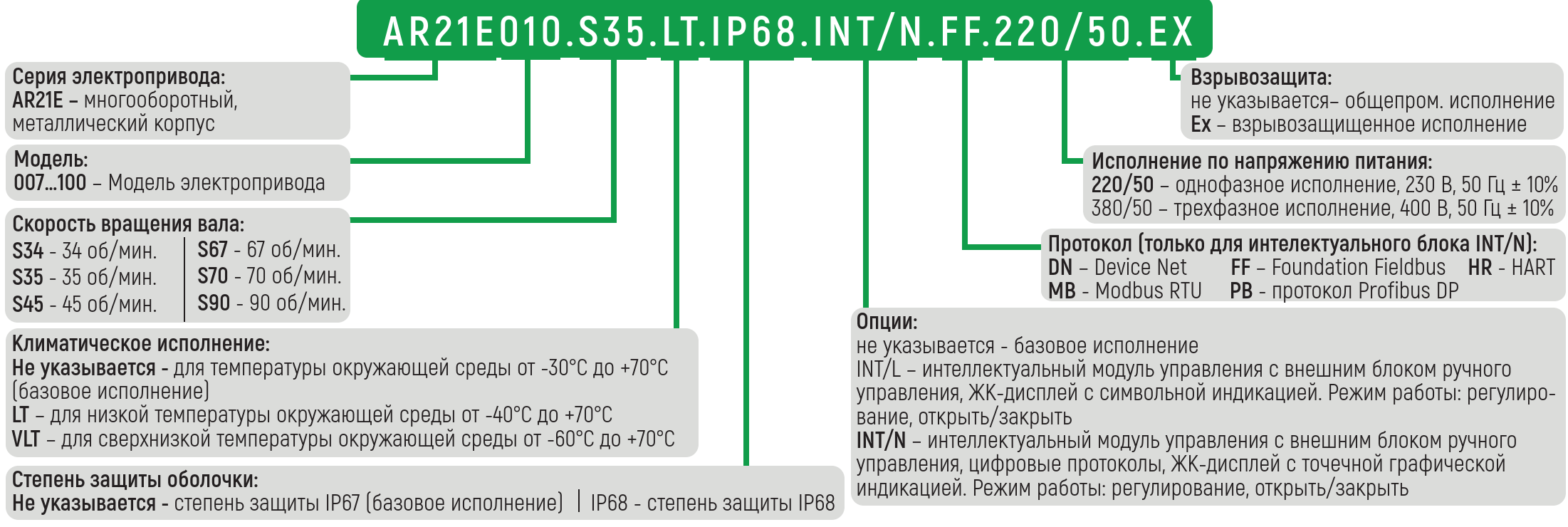

МАРКИРОВКА ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR21E

ИНТЕЛЛЕКТУАЛЬНЫЕ МОДУЛИ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR21E

Модуль	Внешний вид	Описание
INT/O	ЖК-дисплей со световыми индикаторами работы привода	Режим работы: открытие/закрытие. Встроенный микропроцессор, управляет приводом, облегчает настройку и выдаёт сигналы по конечным положениям, моментным выключателям, аварийной сигнализации, перегреву мотора Концевые выключатели электромеханические, термореле и датчик перегрева мотора встроены в систему управления, есть внешние концевые выключатели, выходной дискретный сигнал 24DC.

INT/L	ЖК-дисплей с символьной индикацией.	Режим работы: INT/L - регулирование. - Отображение работы привода в %, цветовые индикаторы, код ошибок - Встроенный абсолютный энкодер (индукционный датчик) вместо концевых выключателей и потенциометра - Дискретный сигнал управления 24DC, аналог. сигнал выход 4-20 mA Стандартные и расширенные настройки функций привода: - действие при пропадании управляющего сигнала, - точная настройка текущего тока 4- 20мА, - настройка прямого или обратного управляющего сигнала,- настройка двухпроводного управления, - настройка направления вращения,- восстановление и сохранение заводских настроек.

INT/N	ЖК-дисплей с точечной графической индикацией.	Режим работы: INT/N - регулирование. Максимальное решение для многооборотных приводов, все функции предыдущего плюс множество дополнительных, в т.ч. управление по цифровым протоколам Profibus, Modbus, Fieldbus, Hart, Device Net, действие при сигнале аварийного управления ESD, - электронные технологии определения, отображения крутящего момента, - двухскоростной механизм управления открытия/ закрытия, -трёхуровневая защита паролем, -полярность для аналогового сигнала управления, -двухпроводное управление, -установка времени торможения перед остановкой, -таймер двухскоростного управления, -запись в электронный журнал работы привода, отчёт об ошибках и др.

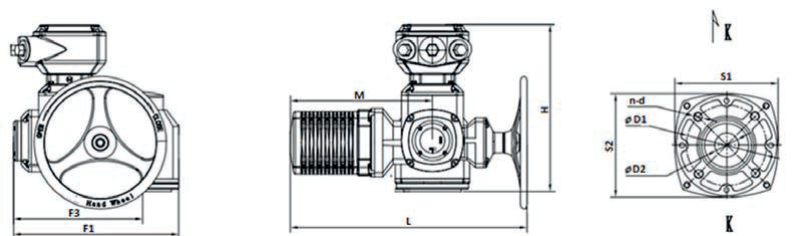

ГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR21E (стандратное исполнение, без интеллектуального блока)

ГОРИЗОНТАЛЬНАЯ И ВЕРТИКАЛЬНАЯ УСТАНОВКА

Модель	L	M	H(стандарт)	H1 (интеллектуальный блок)	F1 (стандарт)	F1 (интеллектуальный блок)	F3	D1	D2	S1	S2	n-d	IS0 5210
AR21E007	440	253	285	385	303	400	245	102	28	115	115	4-M10	F10
AR21E010	495	308	302	420	338	450	272	102	28	132	132	4-M10	F10
AR21E020	575	344	395	503	405	510	315	140	40	180	180	4-M16	F14
AR21E050	575	344	395	503	405	510	315	140	40	180	180	4-M16	F14
AR21E060	733	425	463	518	517	605	357	165	55	220	220	4-M20	F16
AR21E080	733	425	463	518	517	605	357	165	55	220	220	4-M20	F16
AR21E100	733	425	463	518	517	605	357	165	55	220	220	4-M20	F16

Исполнения посадочного фланцаГОСТ 34287-2017. Обработка штока:
1. Вал под шпонку.
2. Пятикулачковая муфта.
3. Другое исполнение по желанию заказчика.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО АРХИМЕД AR21E (Стандартное исполнение, 3ф/380В/50Гц)

Обозначение	Описание
SO, SC	Кнопки управления (Открыть, Закрыть)
МП	Микровыключатель положения (блинкер)
М	Электродвигатель
МК0, МК3	Выключатели ограничителя момента
К0, К3	Конeчные выключатели
KM0, KM3	Контакторы
R1	Потенциометр
