Электропривод многооборотный HELI серия HEM, 100...3000Нм(без редуктора), IP67/68, 220/380VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM

Многообортные электроприводы HELI серии HEM предназначены для автоматизации управления запорной арматурой как в вертикальным движением , так и с 90° поворотом штока при использовании редуктора. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть),  и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Исполнения привода по классу взрывозащиты ExdIIBT4, ExdIIBT6, ExdIICT6. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -50°С.

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM

Электропривод HELI серии HEM– это многооборотный электропривод с крутящим моментом от 100 до 3000 Нм, который также может оснащаться как четвертьоборотным редуктором, так и линейным для установки на регулирующие клапана седельного типа. Привод в механической части состоит из червячного редуктора и представляет собой крестообразную конфигурацию с отсеками под электродвигатель, блок управления и модуль ручного дублера.
 Многооборотные электроприводы применяются для управления различной трубопроводной арматуры с вертикальным ходом штока, такими как шиберные затворы и клиновые задвижки, запорные вентили и щитовые затворы. Приводы обеспечивают надежно перемещение и удержание в заданном положении запорного элемента.  Данные приводы находят широкое применение в водоочистке, водоснабжении, теплоснабжении.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM

СРАВНЕНИЕ ИСПОЛНЕНИЙ  ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM

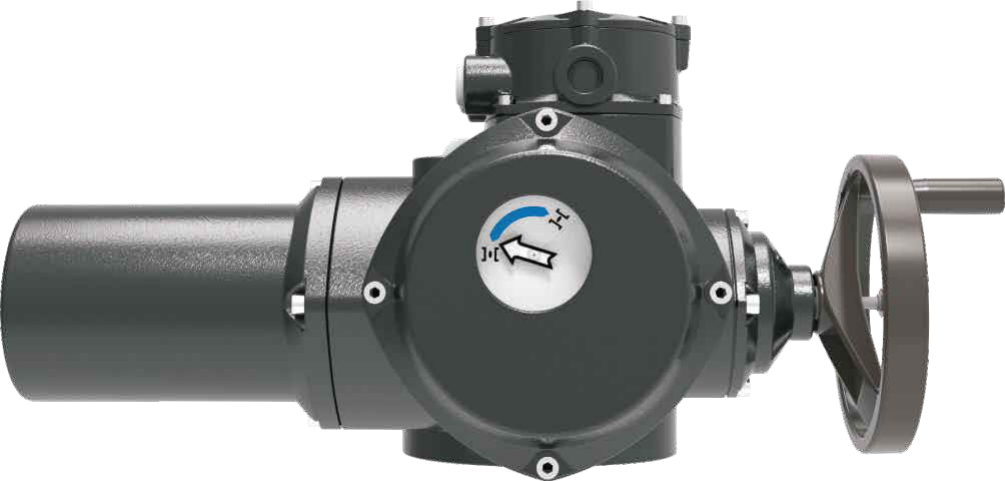

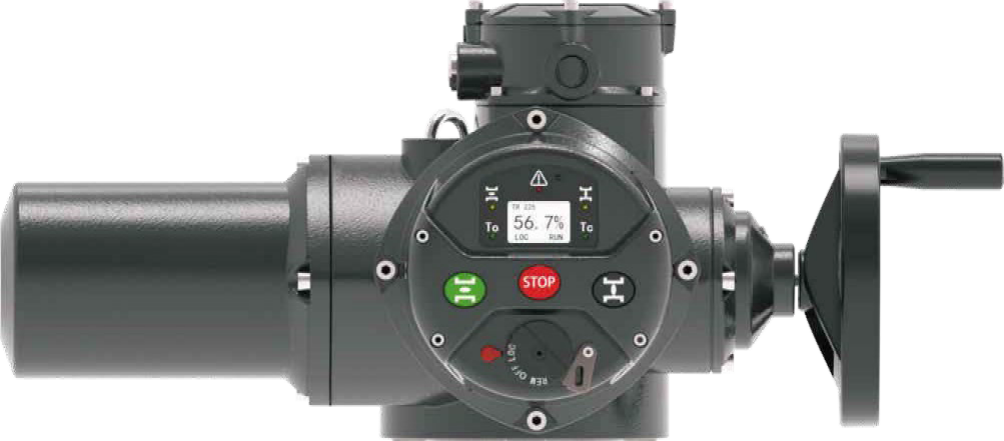

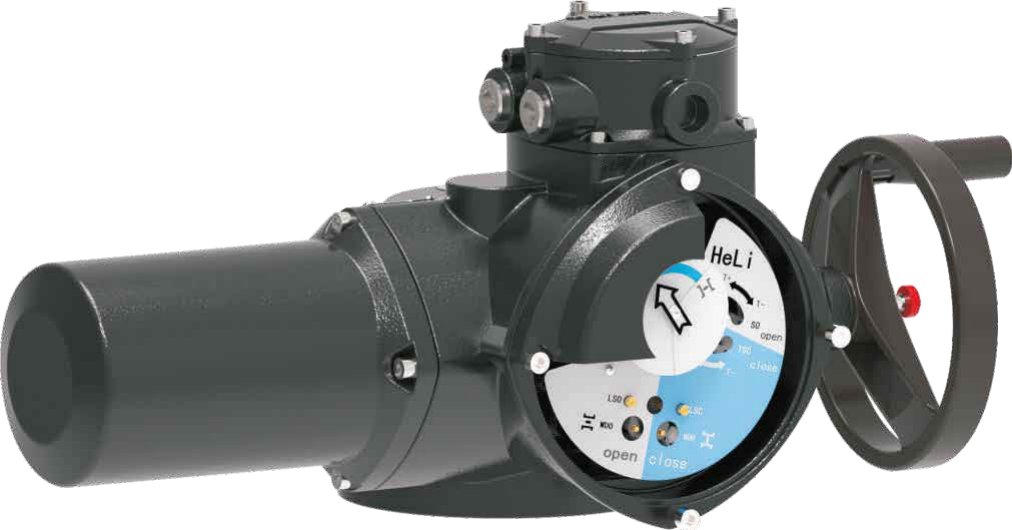

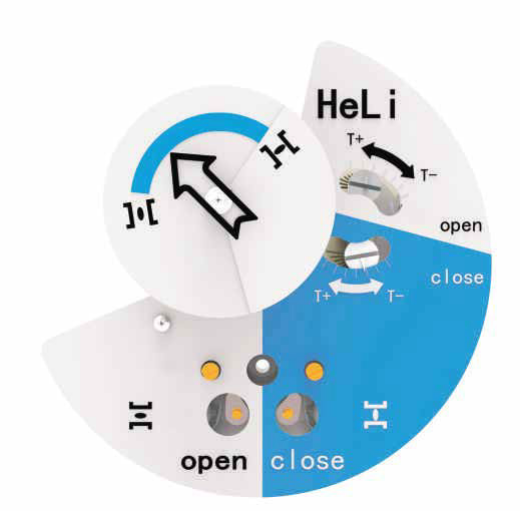

БАЗОВЫЙ БЛОК	ИНТЕЛЛЕКТУАЛЬНЫЙ БЛОК
Диапазон крутящих моментов от 60 Нм до 3000 Нм Диапазон скоростей от 18 обр/мин до 144 обр/мин Конструкция и управление доступно в базовой и интеллектуальной версиях, управление по цифровому протоколу и с раздельным блоком управления  IP67 стандартное исполнение, IP68, BT4/BT6, CT4/CT6 опция Подходит для различным типов арматуры: для шарового крана, затвора, пробкового крана, и др., для регулирующей и запорной арматуры В соответствии со стандартом ExdIICT4, диапазон атмосферного давления находиться от 86 КПа до 106 КПа, диапазон температуры окружающей среды от -50°C до 60°C ExdIIBT4, ExdIIBT6, ExdIICT6 доступно опционально	Диапазон крутящих моментов от 60 Нм до 3000 Нм Диапазон скоростей от 18 обр/мин до 144 обр/мин Конструкция и управление доступно в базовой и интеллектуальной версиях, управление по цифровому протоколу и с раздельным блоком управления IP67 стандартное исполнение, IP68, BT4/BT6, CT4/CT6 опция Подходит для различным типов арматуры: для шарового крана, затвора, пробкового крана, и др., для регулирующей и запорной арматуры Преимущества Надежная работа Сверхмощный двигатель Точное измерение крутящего момента Непрерывное отслеживание положения Информация о работе арматуры и привода в режиме реального времени Автоматическое самотестирование и диагностика Возможности дискретного, аналогового, и управления по цифровым протоколам Управление активами  Неинтрузивная настройка Переключатель режима для дистанционного или местного управления, кнопки Открыть/Закрыть/Стоп Инфракрасный пульт дистанционного управления для настройки и ввода в эксплуатацию Защита клапанов и приводов Контроль фаз Защита от изменения направления Тепловая защита двигателя Защита по крутящему моменту Защита от аварийного отключения Реле контроля неисправности Защита паролем Индикация аварийных сигналов неисправности  Удобное и интуитивно понятное управление ЖК-дисплей высокого разрешения (в интеллектуальном приводе) Местный сигнал/Местные команды

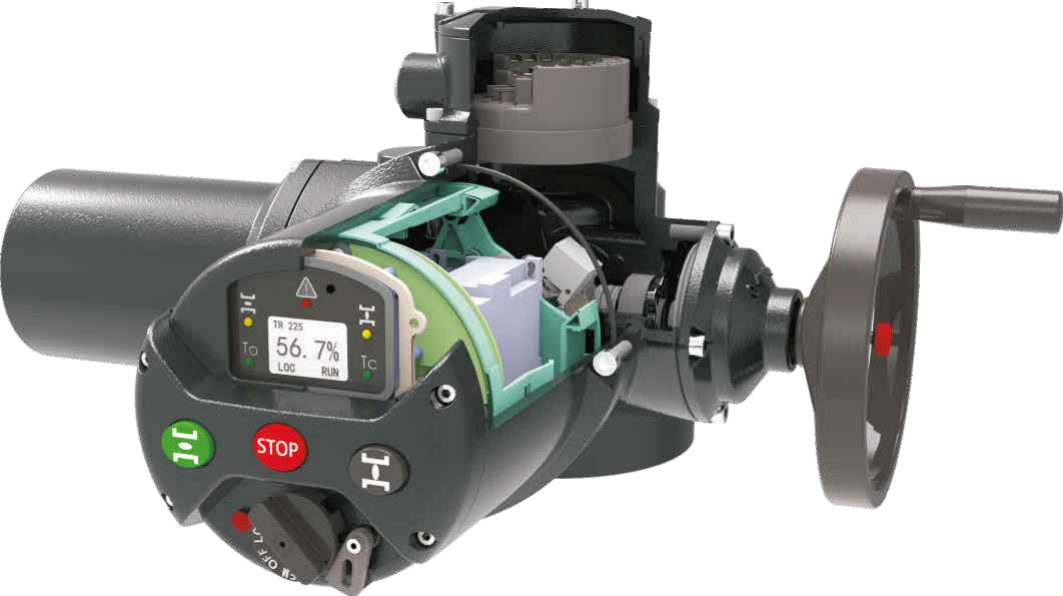

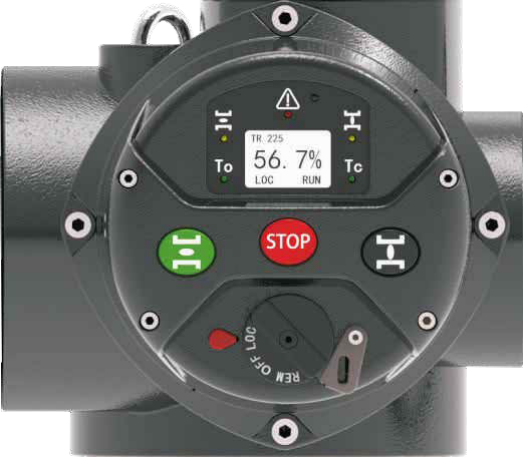

1. Двойное уплотнение Два уплотнительных кольца обеспечивают оптимальную защиту от проникновения влаги в электрический отсек в соответствии с GB/T4942.2-93, IP68 в качестве опции  2. Неинтрузивная настройка Кнопки Открыть/Закрыть/Стоп и селекторный переключатель Местный/Откл/Дистанционный для возможности управления приводом на месте Инфракрасный пульт дистанционного управления для настройки и коммутации данных  3. Поворотный электрический отсек и ЖК-дисплей Возможность поворота электрического отсека с ЖК-дисплеем в соответствии с монтажом привода. Возможность поворота направления кабельных вводов в соответствии с требованиями к проводке Дисплей высокого разрешения имеет широкий обзор, что делает его разборчивым на расстоянии  4. Двигатель для тяжелых условий эксплуатации Низкоинерционный двигатель с короткозамкнутым ротором со встроенным термостатом с защитой 135°C, изоляция класса F  5. Измерение положения Абсолютный датчик положения показывает точное положение на ЖК-дисплее, показатель положения сохраняются при потери силового питания и устойчив к помехам  6. Датчик крутящего момента Датчик крутящего момента непосредственно измеряет крутящий момент на выходе и преобразует значение в сигнал напряжения. Крутящий момент интеллектуального типа может быть установлен в диапазоне от 40% до 100% от номинального крутящего момента с дополнительной возможностью обхода моментного выключателя  7. Приводной механизм В трансмиссии используется базовая конструкция, отличающаяся простотой, надежностью и прочностью, используется масло, которое не требуют технического . 8. Взрывозащищенный корпус в качестве опции В соответствии со стандартом ExdIICT4, диапазон атмосферного давления находиться от 86 КПа до 106 КПа, диапазон температуры окружающей среды от -50°C до 60°C ExdIIBT4, ExdIIBT6, ExdIICT6 доступно опционально  9. Маховик и кнопка деблокировки Нажмите на красную кнопку сцепления, чтобы добиться работы маховика в аварийной ситуации или при вводе в эксплуатацию

ДИАПАЗОНЫ КРУТЯЩИХ МОМЕНТОВ  ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM

МАРКИРОВКА ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM

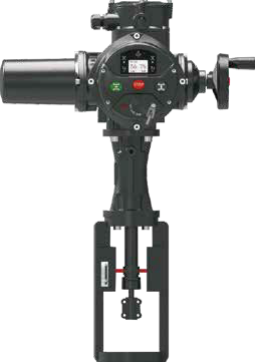

ИСПОЛНЕНИЯ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM С ЛИНЕЙНЫМ МОДУЛЕМ

№	Макс. усилие		Стандартный ход штока		Не стандарт. ход (опция)		Схема
1	6 500 Н		16-40 мм		до 100 мм
2	10 000 Н		16-40 мм		до 100 мм
3	16 000 Н		16-40 мм		до 100 мм
4	25 000 Н		60-100 мм		до 150 мм
5	35 000 Н		60-100 мм		до 150 мм
6	45 000 Н		130-150 мм		до 200 мм
7	65 000 Н		130-150 мм		до 200 мм

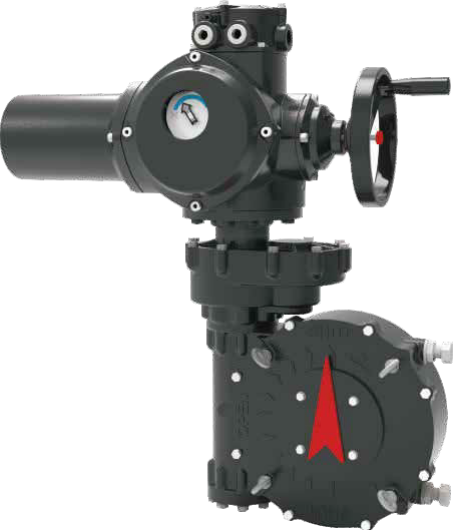

ИСПОЛНЕНИЯ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО HELI HEM С ЧЕТВЕРТЬОБОРОТНЫМ РЕДУКТОРОМ

№	Вых момент с привода	Вых. момент с редуктора	Скрость об/мин	Время закрытия, сек	Модель		Схема
1	200 Н	3 500 Н	24	31	HEM20-24-B1E0-aB+2J-D
2	300 Н	4 500 Н	24	31	HEM30-24-B1E0-aB+3-D
3	500 Н	7 500 Н	24	33	HEM50-24-B1E0-aB+3J-D
4	800 Н	12 000 Н	24	35	HEM80-24-B1E0-aB+4-D
5	900 Н	16 500 Н	24	36	HEM90-24-B1E0-aB+4J-D
6	1 000 Н	22 000 Н	24	39	HEM100-24-B1E0-aB+5-D
7	1 500 Н	28 000 Н	24	42	HEM150-24-B1E0-aB+5-D
8	2 000 Н	38 000 Н	24	41	HEM200-24-B1E0-aB+6-D
9	2 000 Н	48 000 Н	24	47	HEM200-24-B1E0-aB+6J-D
10	3 000 Н	63 000 Н	24	44	HEM300-24-B1E0-aB+7-D
11	3 000 Н	80 000 Н	24	52	HEM300-24-B1E0-aB+7X-D
