Электропривод многооборотный СМАРТГИР серия AZ, 100...3500Нм, IP67, 380VAC

Технические характеристики

Крутящий момент	100...3 500 Нм (без редуктора)
Напряжение питания	220В/380В АС
Степень защиты	IP67/68
Рабочая температура	-40....+70°С
Взрывозащита	есть
Управление	трехпозиционное, аналоговое, интеллектуальное

Применение

Многообортные электроприводы СМАРТГИР серии AZ предназначены для автоматизации управления запорной арматурой как в вертикальным движением , так и с 90° поворотом штока при использовании редуктора. Электроприводы применяются для запорной арматуры ( режим открыть/закрыть), и для регулирующей арматуры с трехпозиционным или аналоговым управлением. Возможно интеллектуальное исполнение привода с дополнительным внешним блоком управления с местным управлением, протоколами связи profibus/modbus/HART, а так же фукцией безопасности. Могут устанавливаться как в помещении, так и на улице с окружающей температурой до -40°С. Компания Академия Тепла устанавливает привода СМАРТГИР AZ на запорную и регулирующую арматуру, предлагаемую нашей компанией.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Электропривод многооборотный СМАРТГИР серия AZ, 100...3500Нм, IP67, 380VAC, для запорной и регулирующей арматуры

ПРИМЕНЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО СМАРТГИР AZ

НАЗНАЧЕНИЕ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО СМАРТГИР AZ

Электропривод СМАРТГИР серии АZ – это многооборотный электропривод с крутящим моментом от 100 до 3500 Нм, который также может оснащаться четвертьоборотным редуктором. Привод в механической части состоит из червячного редуктора и представляет собой крестообразную конфигурацию с отсеками под электродвигатель, блок управления и модуль ручного дублера.
Многооборотные электроприводы применяются для управления различной трубопроводной арматуры с вертикальным ходом штока, такими как шиберные затворы и клиновые задвижки, запорные вентили и щитовые затворы. Приводы обеспечивают надежно перемещение и удержание в заданном положении запорного элемента. Данные приводы находят широкое применение в водоочистке, водоснабжении, теплоснабжении.

ОБЩИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО СМАРТГИР AZ

Крутящий момент	100....3 500 Нм
Напряжение питания	1ф/22В/50Гц АС, 3ф/380В/50Гц АС
Рабочая температура	–20(-40)…+60 °С
Степень защиты	IP67
Наличие взрывозащиты	есть (опция)
Тип привода	Запорный - Кратковременный режим S2 – 15 мин
Управление	Трехпозиционное Аналоговое
Ручной дублёр	Есть, штурвал
Концевые выключатели встроенные	Есть, с возможностью снятия сигнала положения
Моментные выключатели, встроенные	Есть, без снятия сигнала положения
ОПЦИИ	Исполнение на -40С Исполнение по IP68 Тип привода - регулирующий (режим S4 - 25%) Интеллектуальный блок управления (местный блок управления) Блок возврата в закрытое положение Протоколы связи Modbus RTU / Profibus DP / HART Взрывозащита по Exd II BT4, Exd II СT4

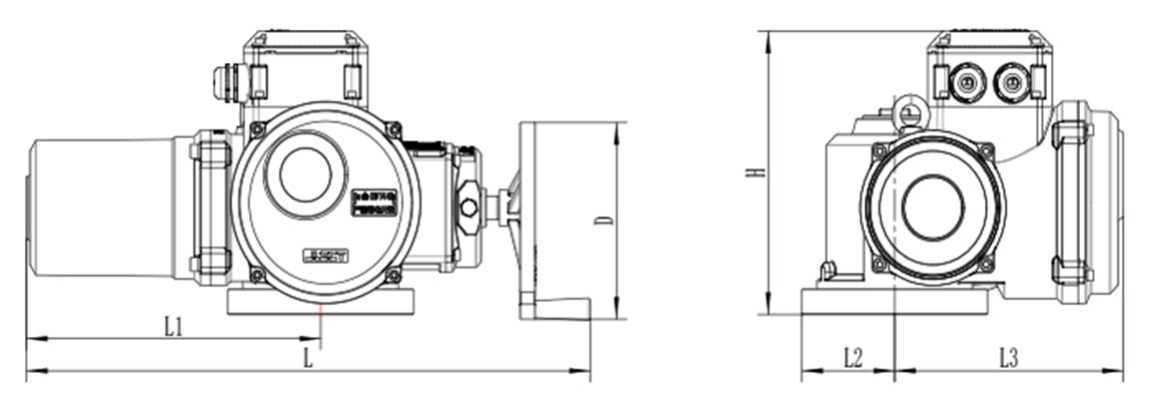

ГАБАРИТНЫЕ РАЗМЕРЫ ЭЛЕКТРОПРИВОДА МНОГООБОРОТНОГО СМАРТГИР AZ

ГОРИЗОНТАЛЬНАЯ ИЛИ ВЕРТИКАЛЬНАЯ УСТАНОВКА

Тип корпуса	H, мм	L, мм	L1, мм	L2, мм	L3, мм	D, мм
AZ 10/15	271	507	251	73	222	160
AZ 20/30	271	565	295	93	228	200
AZ 45/60	318	627	346	113	265	250
AZ 90/120	318	688	407	138	265	250
AZ 180/250	398	780	466	165	300	350
AZ 350	398	780	466	190	300	350

МАРКИРОВКА ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР AZ

AZ	15	18	380VAC	LT
Модель привода	Модель привода	частота вращения об/мин	Напряжение питания	Доп. опции

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР AZ

Модель	Макс. Момент (Нм)	Частота вращения, об/мин	Мощность (кВт)	Номинальный ток (А)	Передаточное отношение маховика	Макс. Д вала арматуры, мм	ISO-фланец	Вес, кг
AZ20	200	18*	0,55	2,5/4,1**	1:28,5	40	F14	33
		36	0,75	3,2
		48	0,75	4,4
		72	0,75	5,7				35
		96	1,50	7,4
AZ30	300	18*	0,75	3,2/6,1**	1:28,5	40	F14	35
		36	1,10	4,4
		48	1,10	5,7
		72	1,50	7,4				37
		96	1,50	9,1
AZ45	450	24*	1,10	4,4	1:26	48	F16	47
		36	1,50	5,7
		48	2,20	7,4
		72	2,20	9,1				49
		96	3,00	11,1
AZ60	600	24*	1,50	5,7	1:26	48	F16	49
		36	2,20	7,4
		48	3,00	10,1
		72	3,00	11,1				51
		96	4,00	13,3
AZ90	900	24*	2,20	9,1	1:26	60	F25	65
		40	3,00	11,3
		48	3,00	12,5
		72	4,00	13,3				68
AZ120	1200	24*	3,00	11,3	1:26	60	F25	68
		36	3,00	12,5
		48	4,00	13,3
AZ180	1800	24*	4,00	13,3	1:30	72	F30	147
		48	5,50	15,2
AZ250	2500	24*	5,50	15,2	1:30	72	F30	152
		48	7,50	20,7
AZ350	3500	24	7,50	20,7	1:30	82	F30	168

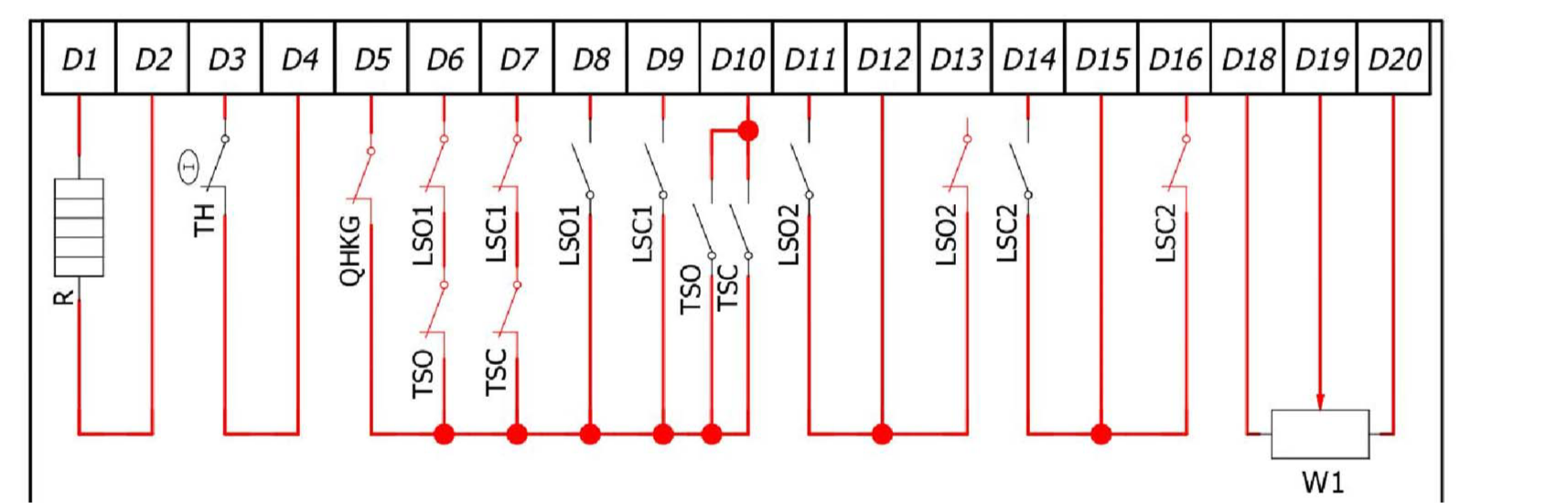

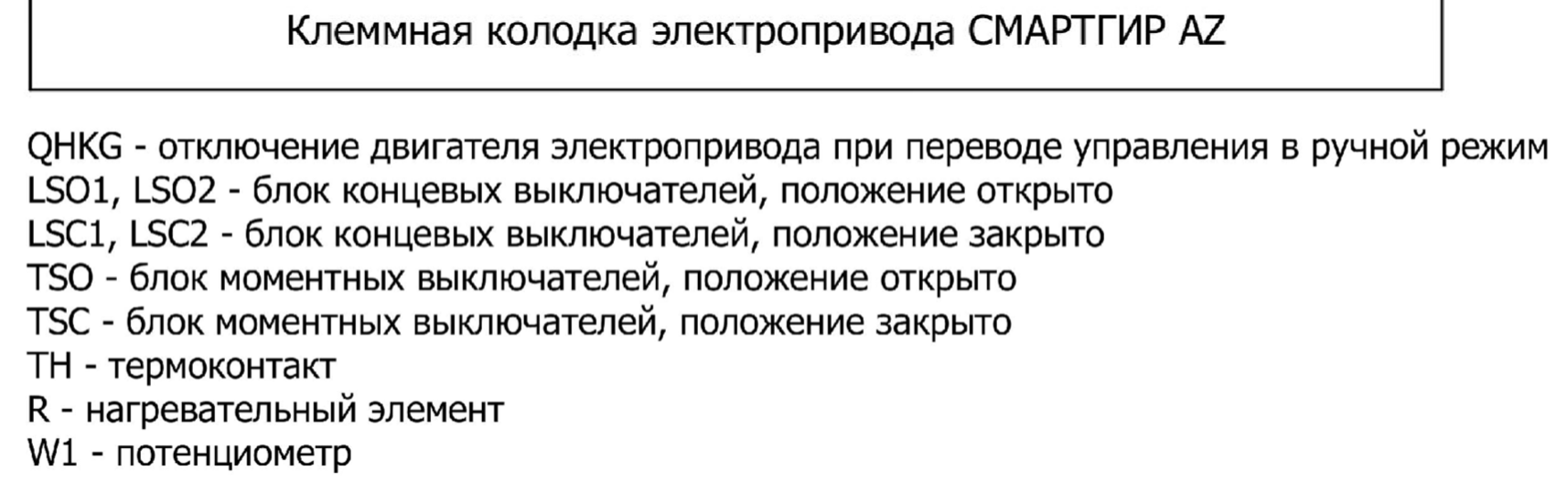

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПОДКЛЮЧЕНИЯ ЭЛЕКТРОПРИВОДА ЧЕТВЕРТЬОБОРОТНОГО СМАРТГИР AZ

Напряжение	Схема
3ф/380В/50Гц
