Фильтр сетчатый АДЛ IS16, косой, чугунный, DN15...400, PN16, Тмакс 200°С, фланцевый, со сливной пробкой

Технические характеристики

Условный диаметр	15...400 мм
Условное давление	16 бар
Рабочая температура	до 200 °С
размер ячейки	0,6 мм*
Тип присоединения	Фланцевое

* - сетка с ячейкой 0,2....4,0 мм поставляются по запросу

Применение

Фильтр IS16 применятся для защиты элеметов трубопровода, запорной и регулирующей арматуры, а так же технологического оборудования от попадания механический включений. Максимальный размер механических частиц, проходящих через фильтр IS регулируется размером ячейки фильтра, которую можно заказать с ячейкой в диапазоне от 0,2 до 4 мм. Возможна установка магнитной вставки.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BM03B103721	Фильтр сетчатый IS16.01.0600.015.16.Ф/Ф, DN015, РN16, Тмакс=300оС	15	1481.78 ₽	уточняйте
BM03B103788	Фильтр сетчатый IS16.01.0600.020.16.Ф/Ф, DN020, РN16, Тмакс=300оС	20	1892.49 ₽	уточняйте
BM03B103789	Фильтр сетчатый IS16.01.0600.025.16.Ф/Ф, DN025, РN16, Тмакс=300оС	25	2215.62 ₽	уточняйте
BM03B103790	Фильтр сетчатый IS16.01.0600.032.16.Ф/Ф, DN032, РN16, Тмакс=300оС	32	2620.30 ₽	уточняйте
BM03B103791	Фильтр сетчатый IS16.01.0600.040.16.Ф/Ф, DN040, РN16, Тмакс=300оС	40	3558.49 ₽	уточняйте
BM03B224631	Фильтр сетчатый IS16.01.0600.050.16.Ф/Ф, DN050, РN16, Тмакс=300оС	50	4368.84 ₽	уточняйте
BM03B224633	Фильтр сетчатый IS16.01.0600.065.16.Ф/Ф, DN065, РN16, Тмакс=300оС	65	6002.62 ₽	уточняйте
BM03B224634	Фильтр сетчатый IS16.01.0600.080.16.Ф/Ф, DN080, РN16, Тмакс=300оС	80	7899.14 ₽	уточняйте
BM03B224635	Фильтр сетчатый IS16.01.0600.100.16.Ф/Ф, DN100, РN16, Тмакс=300оС	100	11254.28 ₽	уточняйте
BM03B224638	Фильтр сетчатый IS16.01.0600.125.16.Ф/Ф, DN125, РN16, Тмакс=300оС	125	20878.81 ₽	уточняйте
BM03B224639	Фильтр сетчатый IS16.01.0600.150.16.Ф/Ф, DN150, РN16, Тмакс=300оС	150	27996.80 ₽	уточняйте
BM03B224641	Фильтр сетчатый IS16.01.0600.200.16.Ф/Ф, DN200, РN16, Тмакс=300оС	200	51743.54 ₽	уточняйте
BM03B393979	Фильтр сетчатый IS16.01.0600.250.16.Ф/Ф, DN250, РN16, Тмакс=300оС	250	79845.02 ₽	уточняйте
BM03B393980	Фильтр сетчатый IS16.01.0600.300.16.Ф/Ф, DN300, РN16, Тмакс=300оС	300	113312.93 ₽	уточняйте
BM03B103802	Фильтр сетчатый IS16.01.0600.350.16.Ф/Ф, DN350, РN16, Тмакс=300оС	350	236757.74 ₽	уточняйте
BM03B103803	Фильтр сетчатый IS16.01.0600.400.16.Ф/Ф, DN400, РN16, Тмакс=300оС	400	296459.81 ₽	уточняйте
BM03C102144	Фильтр сетчатый IS16М.01.0600.015.16.Ф/Ф, DN015, РN16, Тмакс=300оС с магнитной вставкой МВ-01	15	2351.52 ₽	уточняйте
BM03C102146	Фильтр сетчатый IS16М.01.0600.020.16.Ф/Ф, DN020, РN16, Тмакс=300оС с магнитной вставкой МВ-01	20	2561.91 ₽	уточняйте
BM03C102152	Фильтр сетчатый IS16М.01.0600.025.16.Ф/Ф, DN025, РN16, Тмакс=300оС с магнитной вставкой МВ-01	25	3144.76 ₽	уточняйте
BM03C102153	Фильтр сетчатый IS16М.01.0600.032.16.Ф/Ф, DN032, РN16, Тмакс=300оС с магнитной вставкой МВ-01	32	5157.04 ₽	уточняйте
BM03C102154	Фильтр сетчатый IS16М.01.0600.040.16.Ф/Ф, DN040, РN16, Тмакс=300оС с магнитной вставкой МВ-01	40	5964.37 ₽	уточняйте
BM03C102155	Фильтр сетчатый IS16М.01.0600.050.16.Ф/Ф, DN050, РN16, Тмакс=300оС с магнитной вставкой МВ-01	50	8122.61 ₽	уточняйте
BM03C102156	Фильтр сетчатый IS16М.01.0600.065.16.Ф/Ф, DN065, РN16, Тмакс=300оС с магнитной вставкой МВ-01	65	10717.74 ₽	уточняйте
BM03C434864	Фильтр сетчатый IS16М.01.0600.080.16.Ф/Ф, DN080, РN16, Тмакс=300оС с магнитной вставкой МВ-01	80	13192.08 ₽	уточняйте
BM03C102159	Фильтр сетчатый IS16М.01.0600.100.16.Ф/Ф, DN100, РN16, Тмакс=300оС с магнитной вставкой МВ-01	100	17702.85 ₽	уточняйте
BM03C102162	Фильтр сетчатый IS16М.01.0600.125.16.Ф/Ф, DN125, РN16, Тмакс=300оС с магнитной вставкой МВ-01	125	27746.14 ₽	уточняйте
BM03C102165	Фильтр сетчатый IS16М.01.0600.150.16.Ф/Ф, DN150, РN16, Тмакс=300оС с магнитной вставкой МВ-01	150	36118.40 ₽	уточняйте
BM03C102169	Фильтр сетчатый IS16М.01.0600.200.16.Ф/Ф, DN200, РN16, Тмакс=300оС с магнитной вставкой МВ-01	200	59336.66 ₽	уточняйте
BM03C102170	Фильтр сетчатый IS16М.01.0600.250.16.Ф/Ф, DN250, РN16, Тмакс=300оС с магнитной вставкой МВ-01	250	105353.39 ₽	уточняйте
BM03C102171	Фильтр сетчатый IS16М.01.0600.300.16.Ф/Ф, DN300, РN16, Тмакс=300оС с магнитной вставкой МВ-01	300	146118.47 ₽	уточняйте
BM03C102172	Фильтр сетчатый IS16М.01.0600.350.16.Ф/Ф, DN350, РN16, Тмакс=300оС с магнитной вставкой МВ-01	350	253849.56 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Фильтр сетчатый АДЛ IS16, косой, чугунный, DN15...400, PN16, Тмакс 200°С, фланцевый, со сливной пробкой

ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО IS16

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО IS16

Присоединение	DN 15..400 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+200 °С
Тип фильтра	Косой, У-образный
Размер ячейки сетки фильтра	0,6мм
Наличие магнитной вставки	возможно к установке
Присоединение к трубопроводу	Фланцевое
ОПЦИИ	сетка в диапазоне 0,2...4,0 мм с шагом в 0,1 мм магнитная вставка

УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО IS16

Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть, как показано стрелкой. При вертикальном расположении - поток среды сверху вниз. При установке на пар - стакан сетки должен быть установлен паралельно уровню земли (перпендикулярно оси трубопровода) Внимание! При самостоятельной установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).

СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО IS16

№	Позиция	Материал	Схема
1	Корпус	Чугун GG25
2	Крышка	Чугун GG25
3	Сетка^*	Нержавеющая сталь AISI 304
4	Пробка	Сталь

* Фильтрующий элемент - сетка из нержавеющей стали, стандартный диаметр отверстий 0,6 мм. Размеры 0,2....4,0 - изготавливаются по запросу.

ЗАВИСИМОСТЬ ТЕМПЕРАТУРА-ДАВЛЕНИЕ ФИЛЬТРА СЕТЧАТОГО IS16

t, (^oС)	-10	120	150	180	200	230	250	300
PN, (МПа)	1,6	1,6	1,44	1,34	1,28	1,18	1,12	0,96

Внимание! При установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).

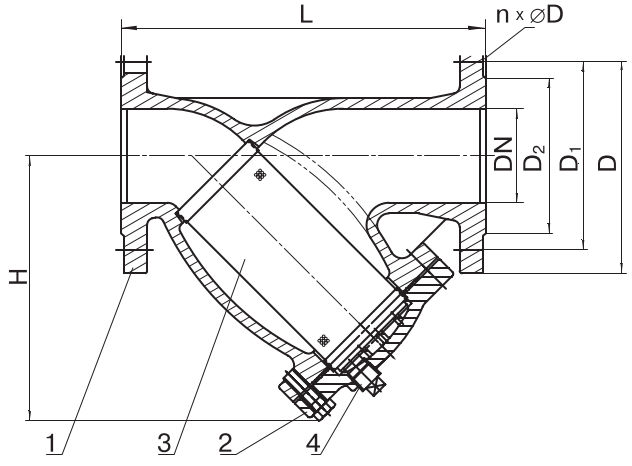

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА СЕТЧАТОГО IS16

Артикул	DN	L	H	Kv, (м3/ч)	D	D1	D2	nх D	Масса, (кг)
BM03B103721	15	130	66	5,7	95	65	46	4Ш14	1,88
BM03B103788	20	150	66	10,4	105	75	56	4Ш14	2,56
BM03B103789	25	160	75	16,4	115	85	65	4Ш14	3,28
BM03B103790	32	180	78	27,3	140	100	76	4Ш19	5,05
BM03B103791	40	200	91	42	150	110	84	4Ш19	5,87
BM03B224631	50	230	160	64,7	165	125	99	4Ш19	8,97
BM03B224633	65	290	194	96	185	145	118	4Ш19	13,025
BM03B224634	80	310	225	149	200	160	132	8Ш19	16,716
BM03B224635	100	350	270	223	220	180	156	8Ш19	24,9
BM03B224638	125	400	320	347	250	210	184	8Ш19	39,2
BM03B224639	150	480	373	480	285	240	211	8Ш23	54,925
BM03B224641	200	600	450	853	340	295	266	12Ш23	92
BM03B393979	250	730	525	1104	405	355	319	12Ш28	144
BM03B393980	300	850	608	1450	460	410	370	12Ш28	196
BM03B103802	350	980	789	1800	520	470	429	16Ш28	338
BM03B103803	400	1100	835	2200	580	525	480	16Ш30	454

* Фланцевое присоединение согласно стандарту DIN 2501 (DIN 2633 на PN 1,6 МПа) / EN 1092-1. Необходимо использовать ответные фланцы российского производства согласно ГОСТ 33259-2015 на PN 1,6 МПа
