Фильтр сетчатый АДЛ IS17, прямоточный, углеродистая, хладостойкая или неражавеющая сталь, DN15...600, PN16...40, Тмакс 200°С, фланцевый, со сливной пробкой

Технические характеристики

Условный диаметр	15...600 мм
Условное давление	16...40 бар
Рабочая температура	до 200 °С
размер ячейки	0,5 мм*
Тип присоединения	Фланцевое

* - сетка с ячейкой 0,5....4,0 мм поставляются по запросу

Применение

IS17 - это прямоточный фильтр, который применятся для защиты элеметов трубопровода, запорной и регулируюещй арматуры, а так же технологическогооборудования от попадания механический включений. Макисимальный размер механических частиц, проходящих через фильтр регулируется размером ячейки фильтра, стандартно 0,5 мм. Фильтр изготавливается из углородистой, хладостойкой или нержавеющей стали.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BM04B417670	IS17.03.0500.065.16.ФФ	65	19774.06 ₽	уточняйте
BM04B439531	IS17.03.0500.080.16.ФФ	80	19815.25 ₽	уточняйте
BM04B421113	IS17.03.0500.100.16.ФФ	100	21214.00 ₽	уточняйте
BM04B417676	IS17.03.0500.125.16.ФФ	125	28434.08 ₽	уточняйте
BM04B417677	IS17.03.0500.150.16.ФФ	150	51147.83 ₽	уточняйте
BM04B581001	IS17.03.0500.200.16.ФФ	200	74236.70 ₽	уточняйте
BM04B590702	IS17.03.0500.250.16.ФФ	250	102762.26 ₽	уточняйте
BM04B584814	IS17.03.0500.300.16.ФФ	300	120748.16 ₽	уточняйте
BM04B562865	IS17.03.0500.350.16.ФФ	350	198729.00 ₽	уточняйте
BM04B525682	IS17.03.0500.400.16.ФФ	400	323121.27 ₽	уточняйте
BM04B433978	IS17.03.0500.500.16.ФФ	500	781163.01 ₽	уточняйте
BM04B589451	IS17.03.0500.600.16.ФФ	600	930523.31 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Фильтр сетчатый АДЛ IS17, прямоточный, углеродистая, хладостойкая или неражавеющая сталь, DN15...600, PN16...40, Тмакс 200°С, фланцевый, со сливной пробкой

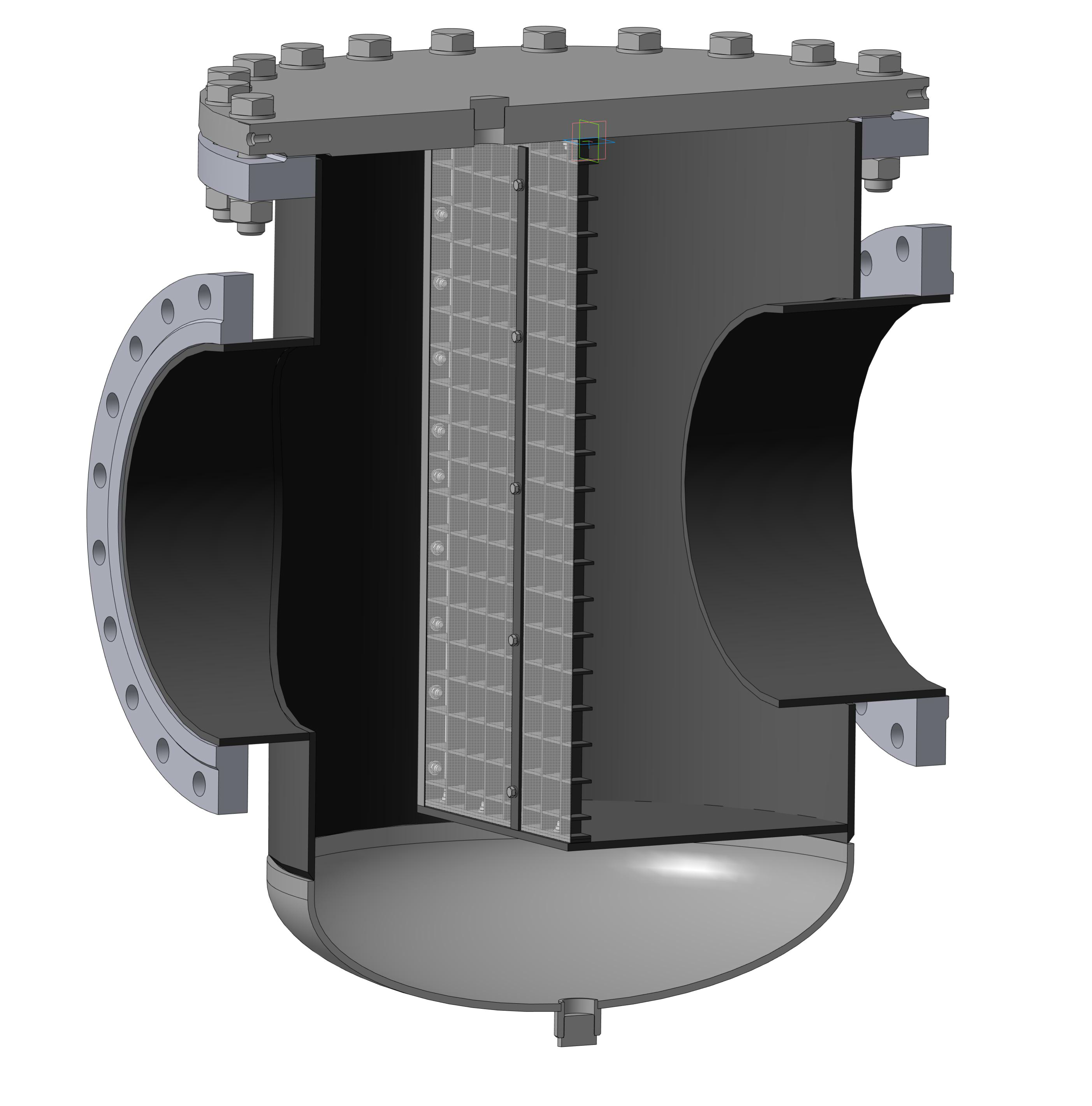

ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО IS17

Цилиндрический грязеуловитель предназначен для систем горячего и холодного водоснабжения, теплоснабжения, а также для систем, транспортирующих нефть, дизельное топливо и другие нефтепродукты для очистки от взвешенных частиц грязи и других примесей. Имеет дренажную пробку в нижней части конструкции.

Фильтр серии IS17 имеет простой способ внутренней очистки - для этого необходимо снять верхнюю крышку и вынуть фильтрующий элемент.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО IS17

Присоединение	DN 15..600 мм
Условное давление	PN 16....40 бар
Рабочая температура	–20…+200 °С (Cт20) –60…+200 °С (09Г2С) –60…+200 °С (нержавеющая сталь)
Тип фильтра	Прямоточный, вертикальный
Размер ячейки сетки фильтра	0,5мм
Наличие магнитной вставки	нет
Присоединение к трубопроводу	Фланцевое, под приварку
ОПЦИИ	сетка в диапазоне 0,5...4,0 мм с шагом в 0,1 мм корпус из хладостойкой (09Г2С) или нержавеющей стали присоединение под приварку Исполнение до +400°С

УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО IS17

Фильтр устанавливается в горизонтальном положении с вертикальным расположением крышки фильтра. Поток среды должен быть, как показано стрелкой. Внимание! При самостоятельной установке сетки с нестандартным размером ячейки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).

СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО IS17

Позиция	Материал
Корпус и внутренние детали*	Сталь Ст20*
Крышка	Сталь Ст20*
Сетка**	Нержавеющая сталь AISI 304

* Возможны другие материальные исполнения по запросу (сталь хладостойкая 09Г2С, нержавеющая сталь).

** Фильтрующий элемент - сетка из нержавеющей стали, размер ячейки сетки стандартно 0,5 мм, на диаметрах выше 300 мм уточняйте у специалистов компании

ПРИМЕР ЗАКАЗА ФИЛЬТРА СЕТЧАТОГО IS16

IS17.03.0500.200.16. Ф/Ф (фильтр сетчатый из угл. стали, DN 200, РN 1,6 МПа, tмакс. +200 ^oС).

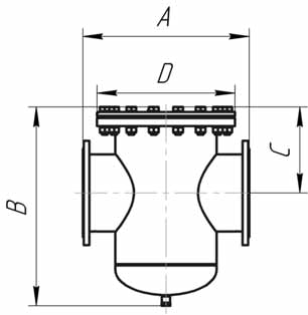

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА СЕТЧАТОГО IS17

Размеры PN 16, (мм)

Артикул (Угл. ст. 20)	DN	A	B	C	D	Kv, (м3/ч)	Дренажная пробка, резьба G	Патрубок под воздухоотводчик, резьба G	Масса, (кг)
BM04В544974	40	290	340	185	245	130	1/2"	G1/2	23,5
BM04В544973	50	290	340	185	245	130	1/2"	G1/2	25
BM04B417670	65	310	415	205	280	130	1/2"	G1/2	37
ВМ04В439531	80	310	415	205	280	200	1/2"	G1/2	37
ВМ04В421113	100	310	415	205	280	230	1/2"	G1/2	39
BM04B417676	125	400	510	250	335	390	3/4"	G3/4	58
BM04B417677	150	490	625	290	405	500	1"	G1	91
BM04В420847	200	500	740	320	460	850	1"	G1	135
BM04B417681	250	600	760	325	520	1200	1"	G1	179
BM04B417684	300	700	845	360	580	1500	1 1/2"	G1 1/2	244
BM04B417685	350	800	950	410	710	2400	1 1/2"	G1 1/2	356
BM04B417688	400	900	1000	500	840	3200	1 1/2"	G1 1/2	525
BM04B417690	500	1100	1275	585	1020	6000	1 1/2"	G1 1/2	890
BM04B417693	600	1400	1485	645	1255	9000	1 1/2"	G1 1/2	1485

Размеры PN 25, (мм)

Артикул (Угл. ст. 20)	DN	A	B	C	D	Kv, (м³/ч)	Дренажная пробка, резьба G	Патрубок под воздухоотводчик, резьба G	Масса, (кг)
BM04В544978	40	290	354	200	274	130	1/2"	G1/2	28
BM04В544975	50	290	354	200	274	130	1/2"	G1/2	30
ВМ04В431695	65	310	425	215	300	130	1/2"	G1/2	38
ВМ04В431696	80	310	425	215	300	200	1/2"	G1/2	39
ВМ04В431697	100	310	440	220	300	230	1/2"	G1/2	43
ВМ04В431698	125	400	535	265	360	390	3/4"	G3/4	62
ВМ04В431699	150	490	660	250	425	500	1"	G1	100
ВМ04В431700	200	500	775	340	485	850	1"	G1	150
ВМ04В431701	250	600	785	425	550	1200	1"	G1	210
ВМ04В431703	300	700	850	450	610	1500	1 1/2"	G1 1/2	310
ВМ04В431704	350	800	950	480	730	2400	1 1/2"	G1 1/2	430
ВМ04В431705	400	900	1020	492	840	3200	1 1/2"	G1 1/2	600
ВМ04В419526	500	1100	1300	610	1075	6000	1 1/2"	G1 1/2	1000

Размеры PN 40, (мм)

Артикул (Угл. ст. 20)	DN	A	B	C	D	Kv, (м³/ч)	Дренажная пробка, резьба G	Патрубок под воздухоотводчик, резьба G	Масса, (кг)
BM04В544980	40	290	354	200	274	130	1/2"	G1/2	34
BM04В544979	50	290	354	200	274	130	1/2"	G1/2	36
ВМ04В431709	65	310	425	215	300	130	1/2"	G1/2	39
ВМ04В431711	80	310	425	215	300	200	1/2"	G1/2	40
ВМ04В431720	100	310	455	235	300	230	1/2"	G1/2	43
ВМ04В431722	125	400	550	280	375	390	3/4"	G3/4	72
ВМ04В431723	150	490	680	265	445	500	1"	G1	115
ВМ04В431724	200	500	795	355	510	850	1"	G1	180
ВМ04В431725	250	600	810	440	570	1200	1"	G1	260
ВМ04В431726	300	700	870	435	665	1500	1 1/2"	G1 1/2	400
ВМ04В431727	350	800	980	535	755	2400	1 1/2"	G1 1/2	500
