Фильтр сетчатый АДЛ IS30, косой, нержавеющая сталь, DN15...80, PN40, внутренняя резьба, со сливной пробкой

Технические характеристики

Условный диаметр	15...80 мм
Условное давление	40 бар
Рабочая температура	-60...+200 С
размер ячейки	0,6 мм*
Тип присоединения	резьбовое

* - сетки с размером ячейки 0,2....4,0 мм доступны по запросу

Применение

Фильтр из нержавеющей стали IS31 применятся для защиты элеметов трубопровода, запорной и регулирующей арматуры, а так же технологического оборудования от попадания механический включений. Максимальный размер механических частиц, проходящих через фильтр IS регулируется размером ячейки фильтра, которую можно заказать с ячейкой в диапазоне от 0,2 до 4 мм

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

АРТИКУЛ	НАИМЕНОВАНИЕ	ДИАМЕТР DN(ММ)	ЦЕНА БЕЗ НДС (РУБ)	НАЛИЧИЕ*
BM01A601753	IS30.04.0600.015.40	15	1016.71 ₽	уточняйте
BM01A601755	IS30.04.0600.025.40	25	2719.95 ₽	уточняйте
BM01A601756	IS30.04.0600.032.40	32	3021.95 ₽	уточняйте
BM01A601757	IS30.04.0600.040.40	40	4333.60 ₽	уточняйте
BM01A601758	IS30.04.0600.050.40	50	6379.11 ₽	уточняйте
BM01A601759	IS30.04.0600.065.40	65	16188.86 ₽	уточняйте
BM01A601760	IS30.04.0600.080.40	80	20971.42 ₽	уточняйте

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Фильтр сетчатый АДЛ IS30, косой, нержавеющая сталь, DN15...80, PN40, внутренняя резьба, со сливной пробкой

ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО IS30

Фильтр IS15 применятся для защиты элеметов трубопровода, запорной и регулирующей арматуры, а так же технологического оборудования от попадания механический включений. Максимальный размер механических частиц, проходящих через фильтр IS регулируется размером ячейки фильтра, которую можно заказать с ячейкой в диапазоне от 0,2 до 4 мм. Возможна установка магнитной вставки. Примечание: сетка ячейкой 0.1 мм делается от Dn40. Остальные размеры требуют уточнений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО IS30

Присоединение	DN 15..50 мм
Условное давление	PN 40 бар
Рабочая температура	–60…+200 °С
Тип фильтра	Косой, У-образный
Размер ячейки сетки фильтра	0,6 мм
Наличие магнитной вставки	возможно к установке
Присоединение к трубопроводу	Внутренняя резьба
ОПЦИИ	сетка в диапазоне 0,1...4,0 мм с шагом в 0,1 мм магнитная вставка

УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО IS30

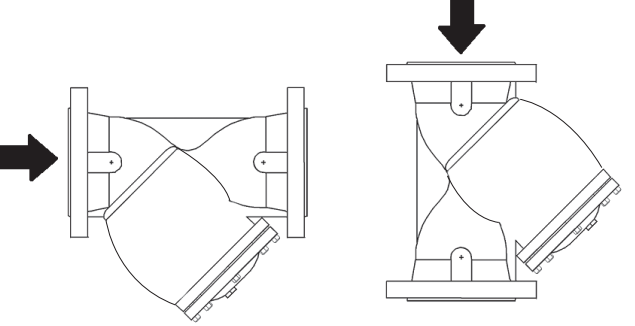

Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть, как показано стрелкой. При вертикальном расположении - поток среды сверху вниз. При установке на пар - стакан сетки должен быть установлен паралельно уровню земли (перпендикулярно оси трубопровода) Внимание! При самостоятельной установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).

СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО IS30

№	Позиция	Материал	Схема
1	Корпус	Нержавеющая сталь 1.4408
2	Сетка	Нержавеющая сталь AISI 316
3	Уплотнение	PTFE
4	Крышка	Нержавеющая сталь 1.4408
5	Уплотнение	PTFE
6	Дренажная заглушка	Нержавеющая сталь 1.4408

ПРИМЕР ЗАКАЗА ФИЛЬТРА СЕТЧАТОГО IS30

IS30-04-0,6-15-40-Р/Р (DN 15, PN 4,0 МПа, размер ячейки 0,6 мм, резьбовое присоединение). Примечание: сетка ячейкой 0.1 мм делается от Dn40. Остальные размеры требуют уточнений

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА СЕТЧАТОГО IS30

Артикул	DN	B	C	H	L	L1	Масса, (кг)
BM01A359539	15	26	15	46	65	15	0,23
BM01A359540	20	32	20	55	80	17	0,36
BM01A359541	25	41	25	70	90	19	0,7
BM01A359542	32	49	32	73	105	20	0,9
BM01A359543	40	56	40	81	120	22	1,2
BM01A359544	50	69	50	94	140	23,5	1,9
BM01A359545	65	87	65	120	170	29	4,3
BM01A359546	80	102	80	140	200	31	6,3
