Фильтр сетчатый АДЛ IS31, косой, нержавеющая сталь, DN15...500, PN16/40, Тмакс 400°С, фланцевый, со сливной пробкой

Фильтр сетчатый АДЛ IS31, косой, нержавеющая сталь, DN15...500, PN16/40, Тмакс 400°С, фланцевый, со сливной пробкой

Технические характеристики
Условный диаметр 15...500 мм
Условное давление 16 бар
Рабочая температура -60...+300 °С
размер ячейки 0,6 мм*
Тип присоединения Фланцевое

* - сетка с ячейкой 0,2....4,0 мм поставляются по запросу

Применение

IS31 - это косой фильтр из нержавеющей стали, применятся для защиты элеметов трубопровода, запорной и регулируюещй арматуры, а так же технологическогооборудования от попадания механический включений. Макисимальный размер механических частиц, проходящих через фильтр регулируется размером ячейки фильтра. Стандартный разер ячейки фильтра 0,6 мм - другие под заказу.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Фильтр сетчатый АДЛ IS31, косой, нержавеющая сталь, DN15...500, PN16/40, Тмакс 400°С, фланцевый, со сливной пробкой



ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО IS31

IS31 - это косой фильтр из нержавеющей стали, применятся для защиты элеметов трубопровода, запорной и регулируюещй арматуры, а так же технологическогооборудования от попадания механический включений. Макисимальный размер механических частиц, проходящих через фильтр регулируется размером ячейки фильтра. Стандартный разер ячейки фильтра 0,6 мм - другие под заказу. Каждый фильтр IS31 имеет возможность прочистки сетки фильтра. на фильтрах диаметром больше DN50 крышка фильтра крепится на шпильках. Также на крышке имеется сливная пробка для прочистки фильтра. На Фильтрах диаметром DN 50 и менее, крышка крепиться на фильтр при помощи резьбы и при необходимости выполняет роль сливной пробки.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО IS131

Присоединение DN 15..500 мм
Условное давление PN 16/40 бар
Рабочая температура –60…+400 °С
Тип фильтра Косой, У-образный
Размер ячейки сетки фильтра 0,6мм
Наличие магнитной вставки возможно к установке
Присоединение к трубопроводу Фланцевое
ОПЦИИ
сетка в диапазоне 0,2...4,0 мм с шагом в 0,1 мм (от DN40)
магнитная вставка



УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО IS31

Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении.  Поток среды должен быть, как показано стрелкой. При вертикальном расположении - поток среды сверху вниз. При установке на пар - стакан сетки должен быть установлен паралельно уровню земли (перпендикулярно оси трубопровода) Внимание! При самостоятельной установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра(поставляется отдельно).


СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО IS16

№
Позиция
Материал
Схема
1
Корпус
Нержавеющая сталь 1.4408
2
Крышка
Нержавеющая сталь 1.4408
3
Уплотнение
Нерж. сталь AISI 304 + Графит
4
Сетка фильтра
Нержавеющая сталь AISI 304
5
Болт
Нержавеющая сталь AISI 304
6
Дренажная заглушка
Нержавеющая сталь 1.4408


ПРИМЕР ЗАКАЗА ФИЛЬТРА СЕТЧАТОГО IS31

IS31-04-1,0-50-40-Ф/Ф (DN 50, PN 4,0 МПа, размер ячейки 1,0 мм, фланцевое присоединение).

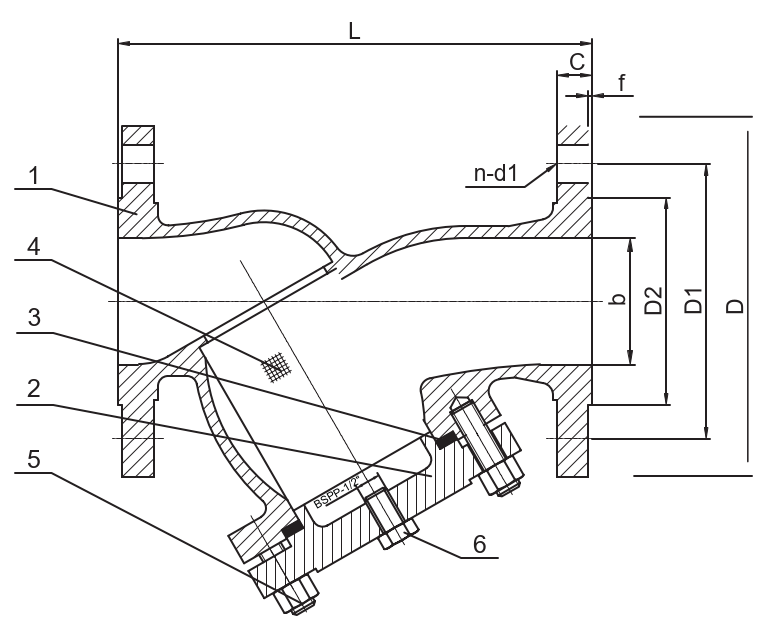

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА СЕТЧАТОГО IS31

Артикулы DN d L D D1 D2 C f n-d1 n-d1 PN 4,0* Масса, (кг)
PN 1,6 PN 4,0 PN1,6/4,0 PN1,6/4,0 PN1,6/4,0 PN1,6/4,0 PN1,6/4,0 PN 1,6 PN1,6/4,0
BM01B700767 BM01B700785 15 15 130 95 65 45 16 2 4Ч14 4Ч14 2/2,5
BM01B700768 BM01B700786 20 20 146 105 75 58 18 2 4Ч14 4Ч14 2,8/3,5
BM01B700769 BM01B700787 25 25 152 115 85 68 18 2 4Ч14 4Ч14 3/4
BM01B700770 BM01B700788 32 32 160 140 100 78 18 2 4Ч14 4Ч18  4/5
BM01B700771 BM01B700789 40 40 202 150 110 88 18 2 4Ч18 4Ч18 5,5/7
BM01B700772 BM01B700790 50 50 222 165 125 102/100 18/20  2/3 4Ч18 4Ч18  7/9
BM01B700773 BM01B700791 65 65 250 185 145 122/120 18/22  2/3 8Ч18 8Ч18 10,4/13
BM01B700774 BM01B700792 80 80 278 200 160 138/135 20/24  2/3 8Ч18 8Ч18 13/15
BM01B700775 BM01B700793 100 100 320/310 220/235 180/190 158/160 20/24  2/3 8Ч18 8Ч22 18/19
BM01B700776 BM01B700794 125 125 340 250/270 210/220 185/188 22/26  2/3 8Ч18 8Ч26 22/30
BM01B700777 BM01B700795 150 150 380 285/300 240/250 210/218 24/28  2/3 8Ч23 8Ч26 26/39
BM01B700778 BM01B700796 200 200 480 340/375 295/320 265/282 26/34  2/3 12Ч23 12Ч30 50/60
BM01B700779 BM01B700797 250 250 550 405/450 355/385 320/345 26/38  2/3 12Ч26 12Ч33 82/100
BM01B700780 BM01B700799 300 300 610 460/515 410/450 375/408 28/42  2/3 12Ч26 16Ч33 100/135
BM01B700781 BM01B700800 350 350 690 520/580 470/510 435/465 30/46 4 12Ч26 16Ч36 150/200
BM01B700782 BM01B700801 400 400 780 580/660 525/585 485/535 32/50 4 16Ч30 16Ч39 230/280
BM01B700783 BM01B700802 450 450 840 640/685 585/610 545/560 34/57 4 20Ч30 20Ч39 300/360
BM01B700784 BM01B700803 500 500 890 715/755 650/670 608/612 34/57 4 20Ч33 20Ч42 380/420
