ФИЛЬТРЫ СЕТЧАТЫЕ

Фильтр сетчатый серии IS40, DN 15-400, PN 4,0 МПа, tмакс. +400 oС, из углеродистой стали, со сливной пробкой

Применение

Для пара, горячей и холодной воды в системах тепло- и водоснабжения.

Установка

Устанавливается в горизонтальном положении крышкой вниз. на паропроводе необходимо устанавливать крышкой вбок. Установка в вертикальном положении возможна только при направлении потока сверху вниз.

Технические характеристики

Номинальное давление PN 4,0 МПа
Максимальная температура +400 oС
Присоединение Фланцевое

Спецификация

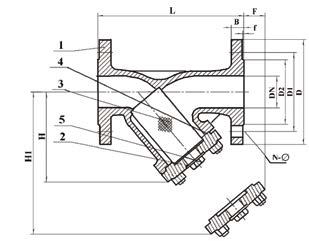

№ Деталь Материал
1 Корпус Сталь GS-C25
2 Крышка Сталь GS-C25
3 Сетка* Нержавеющая сталь AISI 304
4 Прокладка Графит
5 Пробка Сталь

Фильтрующий элемент - сетка из нержавеющей стали:

  • DN15-80 сетка с ячейкой 0,6 мм;
  • DN100-150 сетка с ячейкой 1 мм;
  • DN200-400 сетка с ячейкой 2мм.

Зависимость «Температура - Давление»

t, (oС) -20 150 200 300 400
PN, (МПа) 4,0 4,0 3,5 2,8 2,1

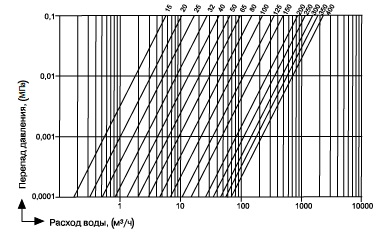

Диаграмма перепада давления для фильтра стандартного исполнения

Способы установки фильтра

Внимание! При установке сетки с нестандартным размером ячейки или магнитной вставки необходимо менять прокладку между крышкой и корпусом фильтра (поставляется отдельно).

Размеры PN 16, (мм)

Артикул DN L H D D1 D2 B f N?? Kv, (м3/ч) Масса, (кг)
BM04A102750 15 130 70 95 65 45 16 2 4?14 5,95 3
BM04A102752 20 150 90 105 75 58 18 2 4?14 9,35 4
BM04A102754 25 160 105 115 85 68 18 2 4?14 15,30 5
BM04A102755 32 180 118 140 100 78 18 2 4?18 22,10 6
BM04A102756 40 200 135 150 110 88 18 3 4?18 31,45 8
BM04A102757 50 230 140 165 125 102 20 3 4?18 51,00 11
BM04A102758 65 290 160 185 145 122 22 3 8?18 85,00 15
BM04A102759 80 310 190 200 160 138 24 3 8?18 127,50 20
BM04A102760 100 350 230 235 190 162 24 3 8?22 195,50 33
BM04A102761 125 400 260 270 220 188 26 3 8?26 280,50 48
BM04A102762 150 480 305 300 250 218 28 3 8?26 340,00 75
BM04A102763 200 600 385 375 320 285 34 3 12?30 552,50 200
BM04A102764 250 730 540 450 385 345 38 3 12?33 1020,00 230
BM04A102765 300 850 615 515 450 410 42 4 16?33 1615,00 380
BM04A102766 350 980 675 580 510 465 46 4 16?36 2193,00 527
BM04A102767 400 1100 780 660 585 535 50 4 16?39 2843,25 775

* Фланцевое присоединение согласно стандарту DIN2501 (DIN2635 на PN 4,0 МПа) / EN1092-1.

Возможно использование ответных фланцев российского производства согласно ГОСТ 33259-2015 на PN 4,0 МПа.
