Фильтр-регулятор для сжатого воздуха CAMOZZI серия CC300, DN 8...15, PN17, -60....+120°C

Фильтр-регулятор для сжатого воздуха CAMOZZI серия CC300, DN 8...15, PN17, -60....+120°C

Технические характеристики
Условный диаметр 8...15мм
Давление на входе, макс 17,0 бар
Давление на выходе, макс 8,4 бар
Рабочая температура -60....+120°С
Тонкость фильтрации 5 мкм
Тип присоединения внутренняя резьба
Применение

CAMOZZI CC300 - это фильтры-регуляторы являются устройствами, совмещающими в своей конструкции фильтр сжатого воздуха и регулятор давления.  Фильтр регулятор Удаляет масло, воду и твердые частицы из сжатого воздуха. CAMOZZI CC300 используются для очистки воздуха и поддержании постоянного рабочего давления. Устанавливаются перед входом в пневмораспределитель или непосредственно перед пневмоприводом. Фильтр-регулятор СС300 производится в коллобрации с компанией  Tissin (модель TS300)

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Фильтр-регулятор для сжатого воздуха с манометром, CAMOZZI серия CC300, DN 8...15, PN17, -60....+120°C, аллюминий или нержавеющая сталь



ОПИСАНИЕ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

CAMOZZI CC300 - это фильтры-регуляторы являются устройствами, совмещающими в своей конструкции фильтр сжатого воздуха и регулятор давления.  Фильтр регулятор Удаляет масло, воду и твердые частицы из сжатого воздуха. CAMOZZI CC300 используются для очистки воздуха и поддержании постоянного рабочего давления. Устанавливаются перед входом в пневмораспределитель или непосредственно перед пневмоприводом. Фильтр-регулятор СС300 производится в коллобрации с компанией  Tissin (модель TS300)



ПРИНЦИП ДЕЙСТВИЯ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

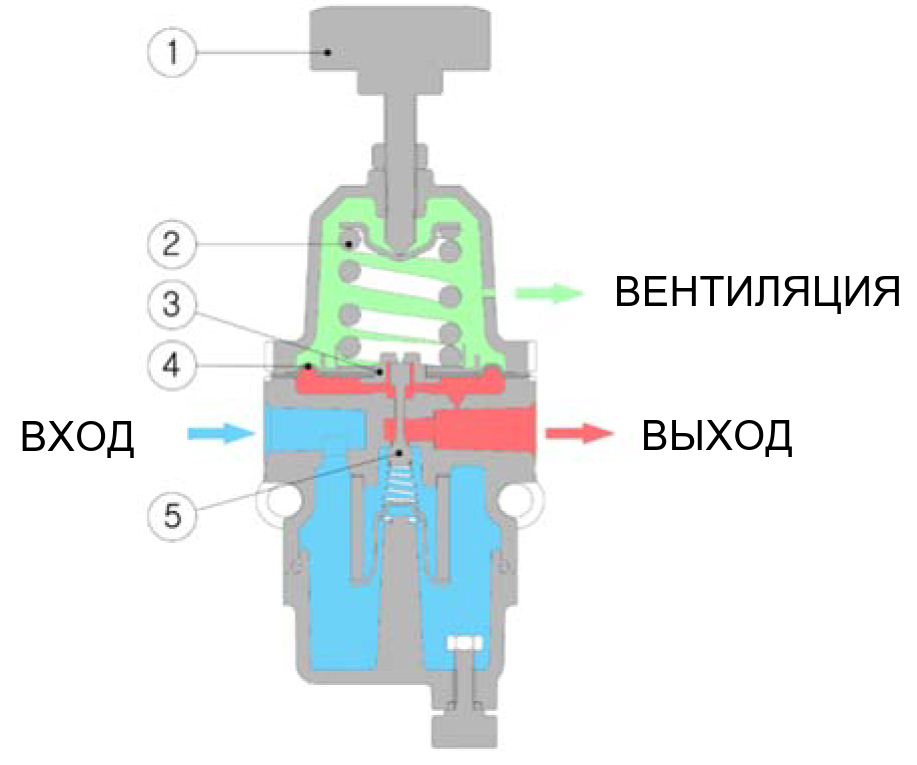

При вращении регулировочной ручки 1 по часовой стрелке сила пружины 2 увеличивается, мембранный узел 3 опускается вниз, одновременно с этим шток 5 опускается вниз, и давление воздуха со стороны ВХОДА передается на сторону ВЫХОДА. Когда давление на стороне ВЫХОДА достигает заданного значения, давление в нижней части мембраны 4 увеличивается, шток 5 поднимается вверх под действием пружины в нижней части штока 5, и седло закрывается, перекрывая каналы со стороны ВХОД и ВЫХОД. Если же давление воздуха на стороне ВЫХОД выше заданного значения или если регулировочная ручка 1 повернута против часовой стрелки, центральное отверстие мембраны 4 открывается, давление воздуха на стороне ВЫХОД передается в камеру пружинного блока и сбрасывается в атмосферу через вентиляционное отверстие, чтобы поддерживать заданное значение давления.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

Модель СС300/СС305 СС310/CC315
Максимально давление пневмопитания, бар 17 бар 17 бар
Максимальное давление на выходе  8,4 бар 8,4 бар
Резьба соединения  для подключения воздуха NPT1/4, PT1/4 NPT1/2, PT1/2
Резьба соединения  для подключения индикатора давления  NPT1/4, PT1/4
Степень очистки 5 мкм
Температура окружающей среды -20°C...+70°C (стандартный тип)
-20°C...+120°C (высокотемпературный тип)
-40°C...+70°C (низкотемпературный тип)
-60...+70°C (сверхнизкотемпературный тип)
Материал Алюминиевое литьё/Нержавеющая сталь
Вес 0,6 / 0,9 кг 1,5 / 2,2 кг



МАРКИРОВКА ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

СС3 0 0 N S 0 0
МОДЕЛЬ







ПОРТ ВХОДА / ВЫХОДА:





0 =  1/4"
1 =  1/2"







МАТЕРИАЛ





0 = аллюминий
5 = нержавеющая сталь







РЕЗЬБА ВХОД/ВЫХОД





N = резьба NPT
P = резьба PT







Температура окружающей среды





S = -20°C...+70°C (стандартный тип)
H = -20°C...+120°C (высокотемпературный тип)
L = -40°C...+70°C (низкотемпературный тип)
U = -60...+70°C (сверхнизкотемпературный тип







ИНДИКАТОР ДАВЛЕНИЯ





0 = нет:
1 = есть (0 ч 1 МПа)
2 = есть (0 ч 0,4 МПа)







СБРОС КОНДЕНСАТА





0= ручной
A = автоматический

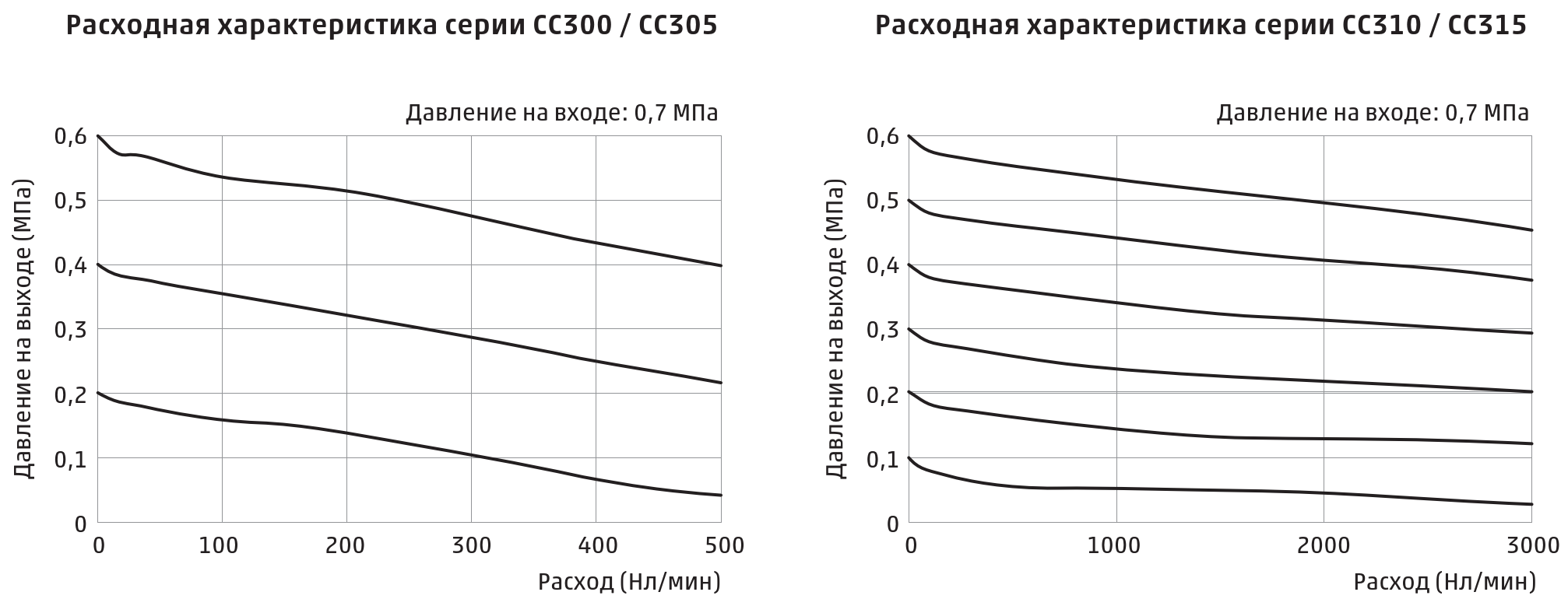

РАСХОДНЫЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

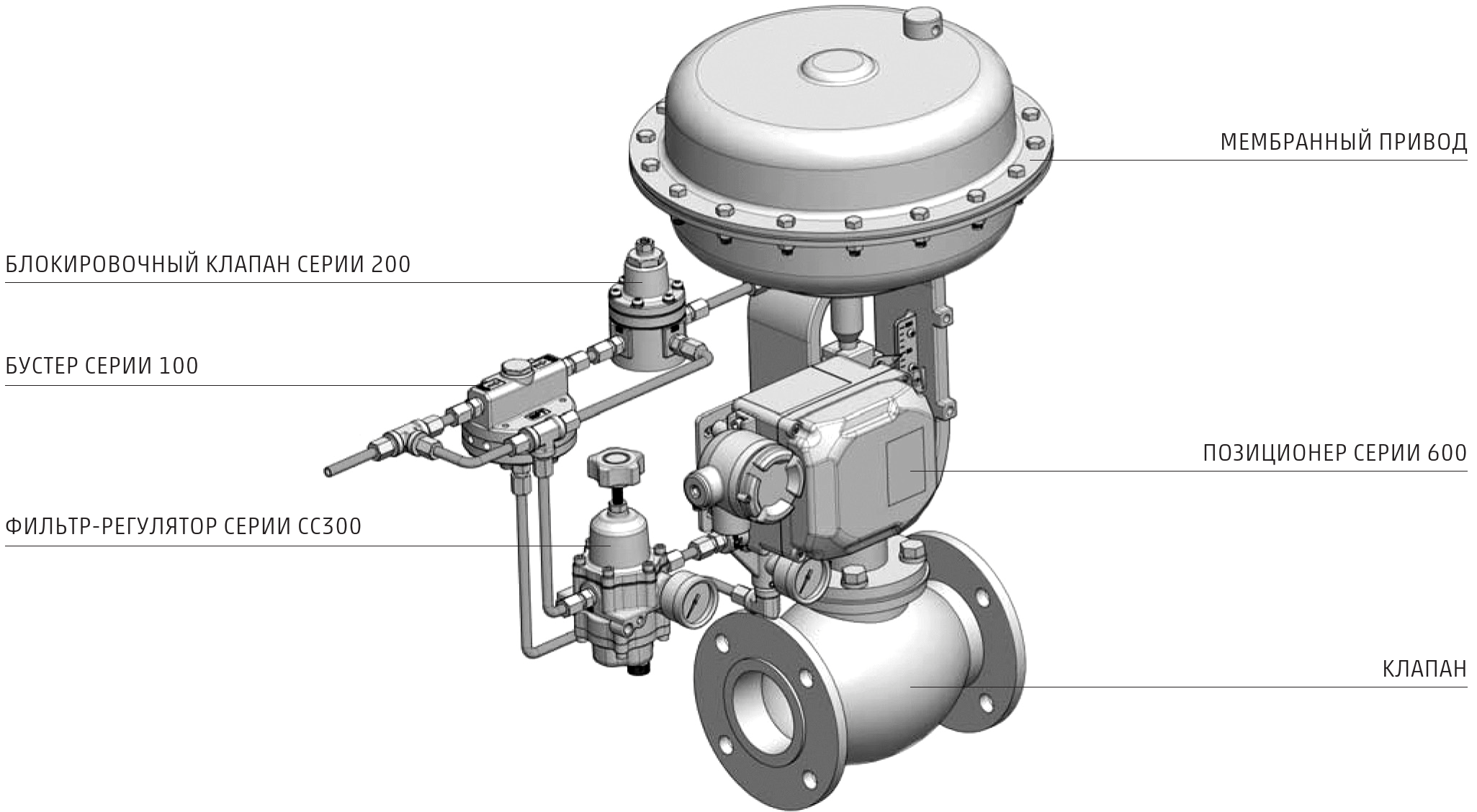

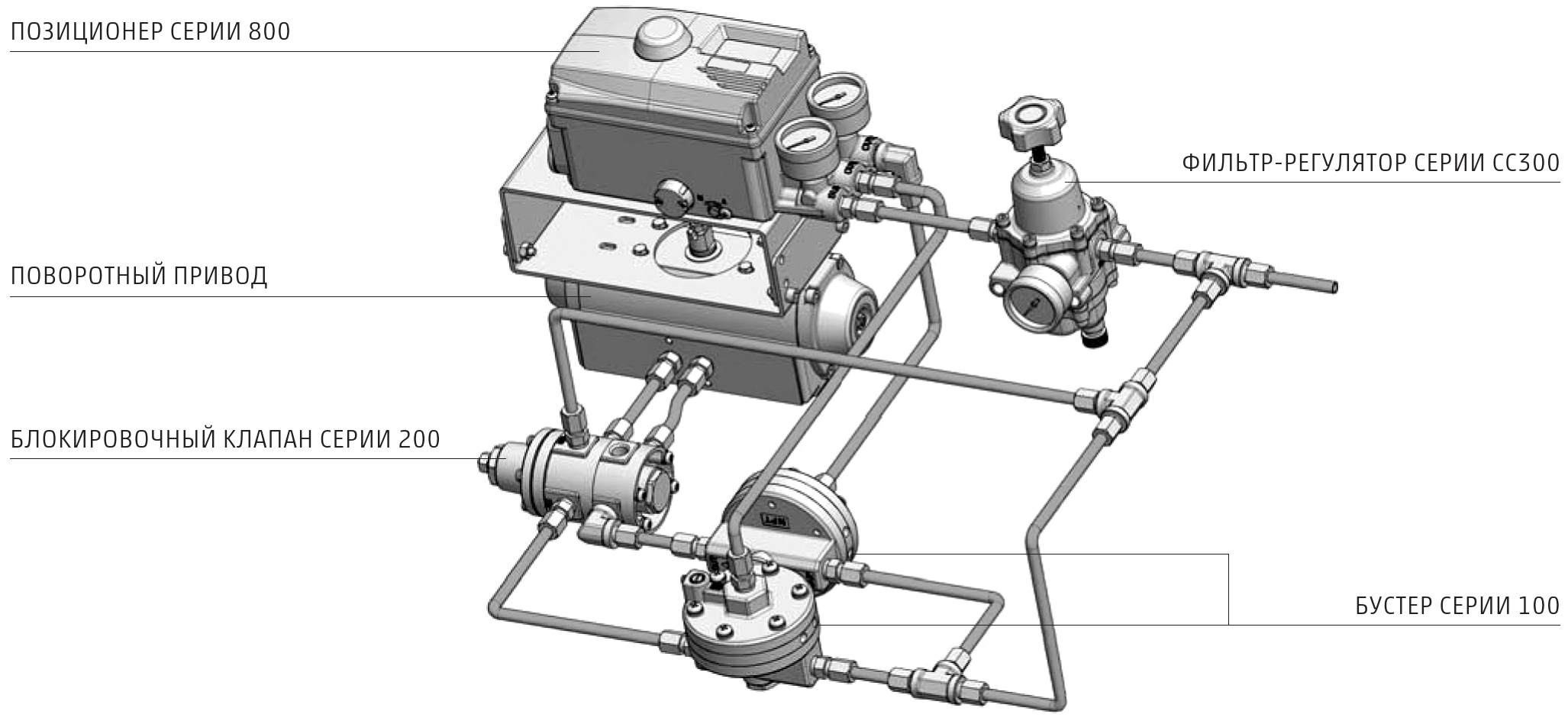

ОСНОВНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

Привод линейного действия  Привод поворотного действия



ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА-РЕГУЛЯТОРА СЖАТОГО ВОЗДУХА CAMOZZI CC300

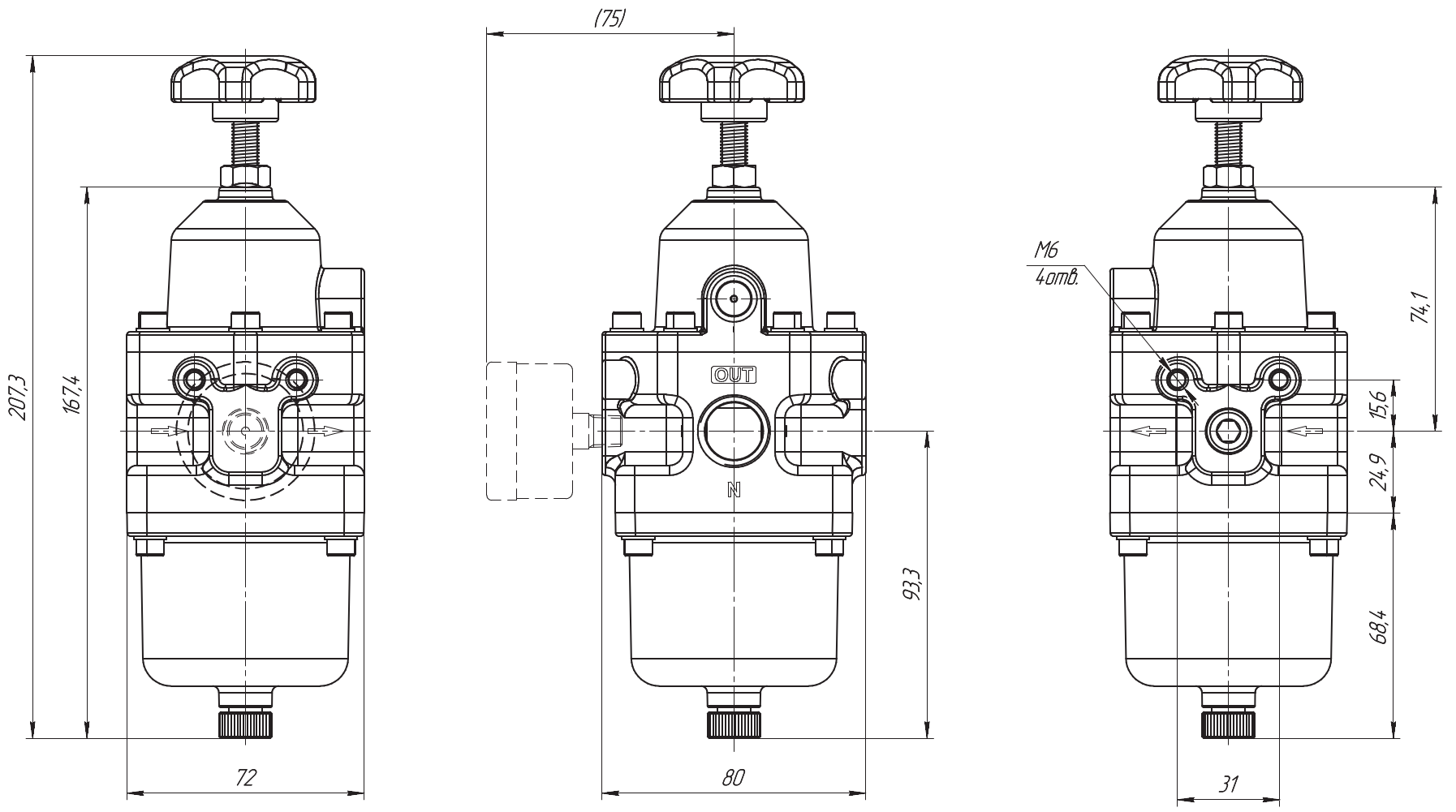

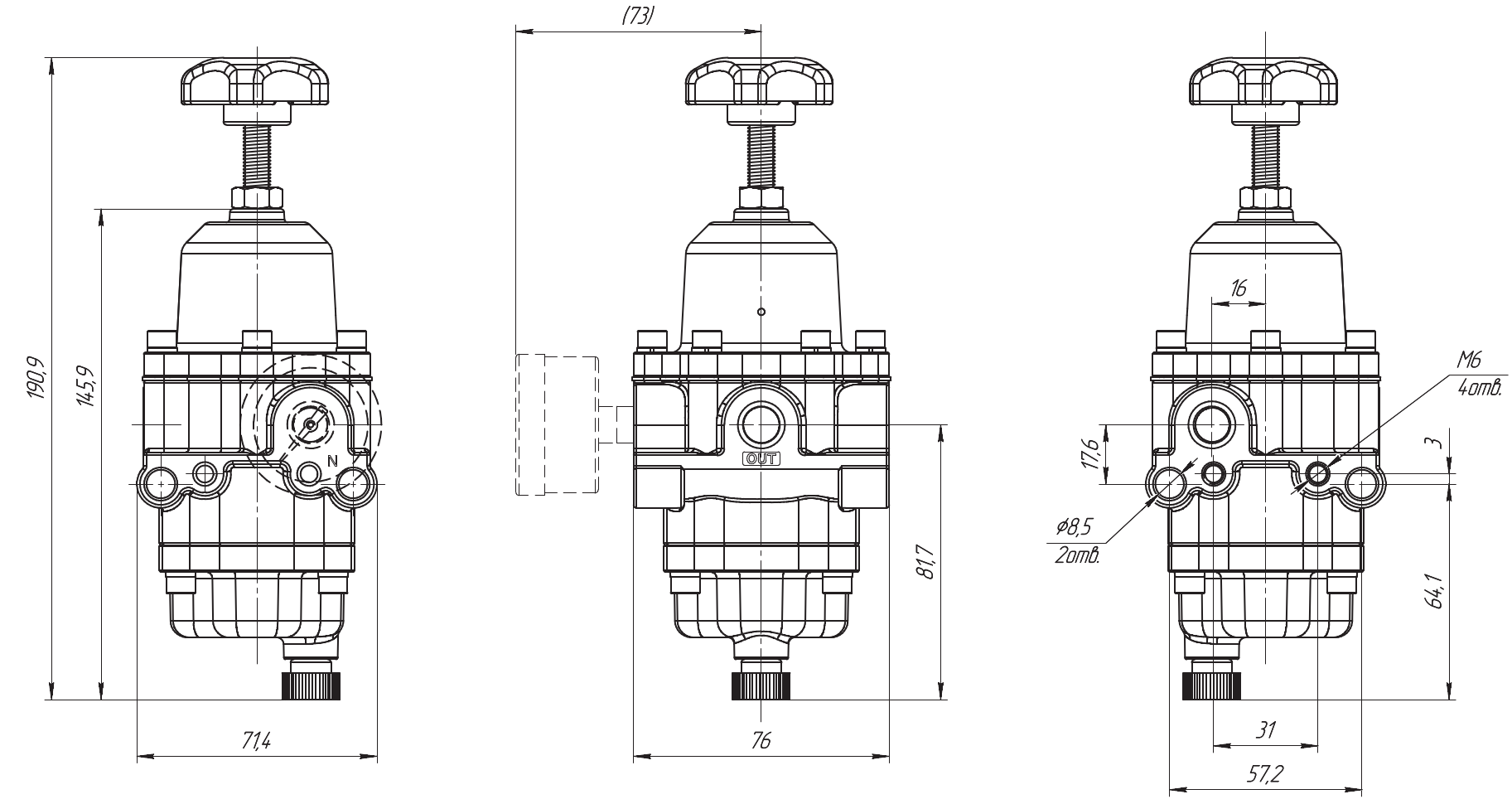

СЕРИЯ CC300 / CC305 – РАЗМЕРЫ
СЕРИЯ CC300 / CC305 С АВТОМАТИЧЕСКИМ КОНДЕНСАТООТВОДЧИКОМ  – РАЗМЕРЫ

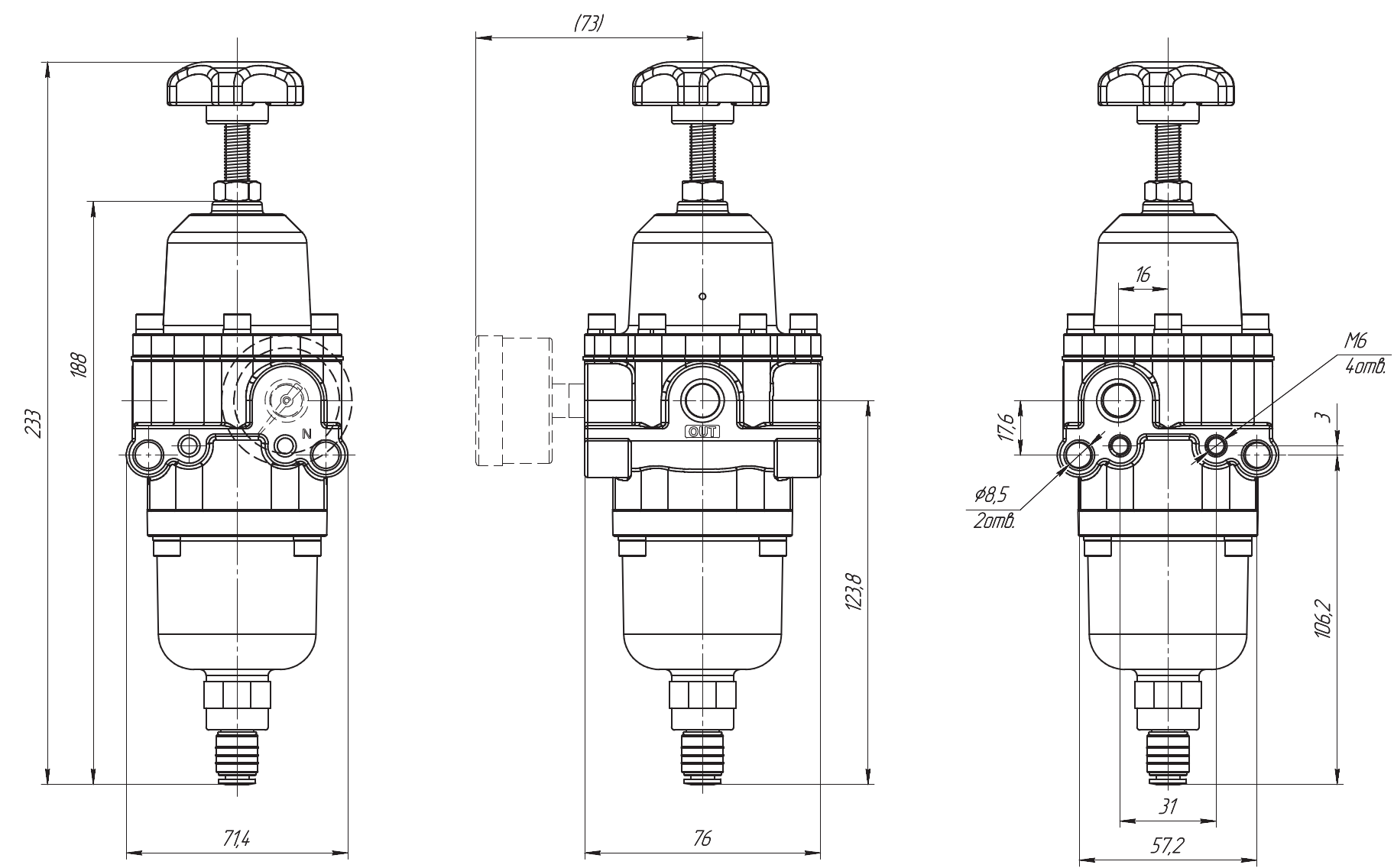

СЕРИЯ CC310 / CC315 – РАЗМЕРЫ
СЕРИЯ CC310 / CC315 С АВТОМАТИЧЕСКИМ КОНДЕНСАТООТВОДЧИКОМ  – РАЗМЕРЫ
