Фильтр сетчатый АДЛ S04, косой, латунный, DN15...50, PN16, внутренняя резьба, со сливной пробкой

Технические характеристики

Условный диаметр	15...50 мм
Условное давление	16 бар
Рабочая температура	-10...+110 °С
размер ячейки	0,6 мм*
Тип присоединения	резьбовое

Применение

Латунный фильтр S04 применятся для защиты элеметов трубопровода, запорной и регулируюещй арматуры, а так же технологического оборудования от попадания механический включений. В основном применятся для систем ХВС и ГВС. Фильтр может использоваться на водно-гликолевых смесях с концентрацией гликоля не более 50%

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Фильтр сетчатый АДЛ IS04, косой, латунный, DN15...50, PN16, внутренняя резьба, со сливной пробкой

ОПИСАНИЕ ФИЛЬТРА СЕТЧАТОГО IS04

Латунный фильтр IS04 применятся для защиты элеметов трубопровода, запорной и регулируюещй арматуры, а так же технологического оборудования от попадания механический включений. В основном применятся для систем ХВС и ГВС. Фильтр может использоваться на водно-гликолевых смесях с концентрацией гликоля не более 50%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФИЛЬТРА СЕТЧАТОГО IS04

Присоединение	DN 15..50 мм
Условное давление	PN 16 бар
Рабочая температура	–10…+110 °С
Тип фильтра	Косой, У-образный
Размер ячейки сетки фильтра	приблизительно 0,6мм
Наличие магнитной вставки	нет
Присоединение к трубопроводу	Внутренняя резьба

УСТАНОВКА ФИЛЬТРА СЕТЧАТОГО IS04

Фильтр может устанавливаться как в горизонтальном, так и в вертикальном положении. Поток среды должен быть, как показано стрелкой. При вертикальном расположении - поток среды сверху вниз.

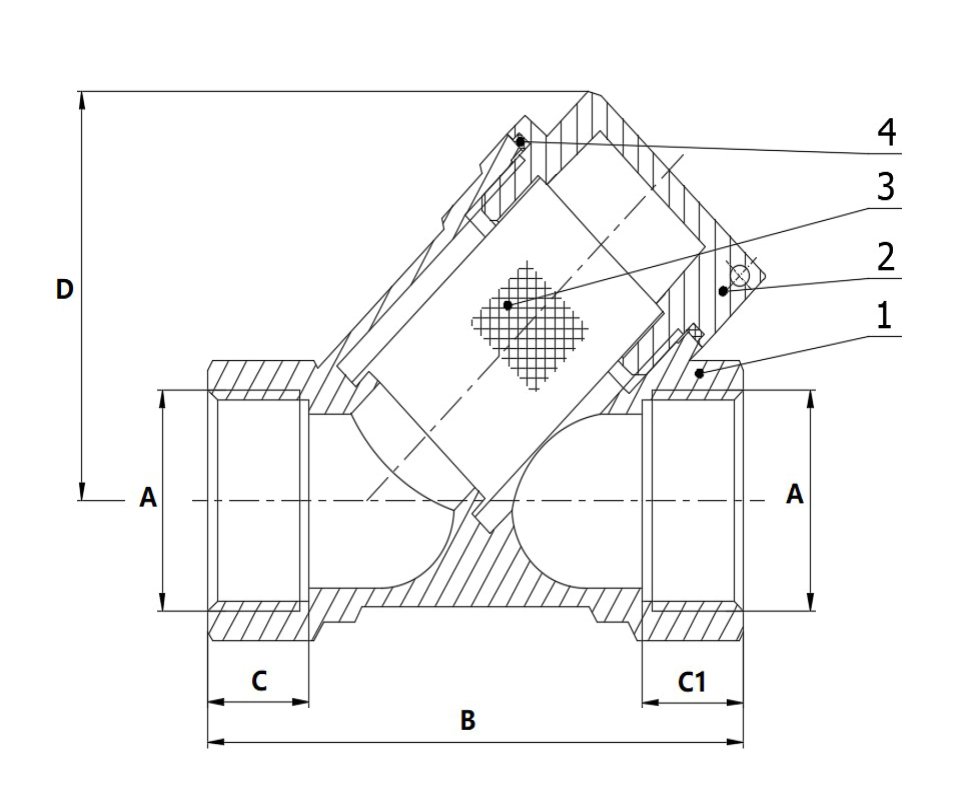

СПЕЦИФИКАЦИЯ ФИЛЬТРА СЕТЧАТОГО IS04

№	Деталь	Материал	Схема
1	Корпус	Латунь (CuZn40Pb2)
2	Крышка	Латунь (CuZn40Pb2)
3	Сетка	Нержавеющая сталь (X5CrNi189)
4	Уплотнение	PTFE

ГАБАРИТНЫЕ РАЗМЕРЫ ФИЛЬТРА СЕТЧАТОГО IS04

Артикул	DN	A	B	C,C1	D
BM06A675457	15	1/2"	57	11.5	40
BM06A675458	20	3/4"	69	12	48
BM06A675459	25	1"	78	15	55
BM06A675460	32	1 1/4"	98	18	63
BM06A675461	40	1 1/2"	104	18	75
BM06A675462	50	2"	122	20	92
