ГИДРАВЛИЧЕСКИЕ СТРЕЛКИ «ГРАНКОННЕКТ»

Маркировка

Гранконнект Х Х Х
1 2 3
Маркировка
Диаметр Номинальный диаметр, (мм) DN
Присоединение Фланцевое Ф
Сварное С
Давление Номинальное давление, (МПа) PN

Гидравлические стрелки «Гранконнект» и «Гранконнект С», DN 50-400, PN 1,0 МПа

Применение

Используются в закрытых системах теплоснабжения для гидравлической развязки первичного (котлового) и вторичного (отопительного) контура потребителя, создавая зону снижения гидравлического сопротивления. Таким образом, расход теплоносителя в обоих контурах будет полностью зависеть только от производительности соответствующих циркуляционных насосов, при этом полностью исключается их взаимное влияние.

Может применяться для этиленгликолевых смесей с концентрацией не более 50 % в системах холодоснабжения.

Минимальная рабочая температура -10 oС
Максимальная рабочая температура +120 oС
Максимальное рабочее давление 10 бар
Температура хранения устройства 0…+40 oС
Присоединение Сварное/Фланцевое
Материал стрелки Сталь 20 (ГОСТ 1050-88)
Максимальная скорость теплоносителя в поперечном сечении стрелки 0,2 м/c

Принцип работы гидравлической стрелки

При использовании гидравлической стрелки расход теплоносителя во вторичном контуре обеспечивается только при включении соответствующего циркуляционного насоса, что позволяет системе реагировать на тепловую нагрузку в данный момент времени. Когда насос вторичного контура отключен, циркуляция в нем отсутствует и вся вода, циркулирующая под воздействием насоса первичного контура, перепускается через гидравлическую стрелку. Таким образом, при использовании гидравлической стрелки в первичном контуре можно поддерживать постоянный расход теплоносителя, а во вторичном контуре - эффективно регулировать его в соответствии с тепловой нагрузкой.

Схема работы

Обычные условия

Циркуляция в первичном контуре, в случае частичной работы насосов вторичного контура, обеспечивает рациональный расход топлива - экономичность!

В начальной стадии работы котла - не допускает попадания холодного теплоносителя в теплообменник котла - безопасность!

Специальные условия

Активная работа насосов вторичного контура, при условии допустимой температуры в обратном контуре дает возможность использовать теплоноситель вторичного контура без подогрева в теплообменнике - экономичность!

t1 - температура подачи от котла

t2 - температура подачи в систему отопления

t3 - температура возврата теплоносителя в котел

t4 - температура возврата из системы отопления

G1 - расход в котловом контуре

G2 - расход в отопительном контуре

Схема гидравлического баланса

Вариант 1

Обеспечивается тепловое равновесие системы. Проток насосов, температуры подачи и возврата теплоносителя равны.

Соотношение между температурами: t1= t2, t3=t4

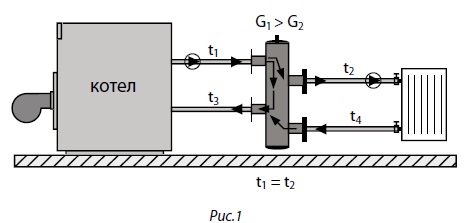

Вариант 2

Проток котлового насоса больше суммарного протока насосов в системе отопления. Система отопления в этом случае потребляет тепло, которое ей необходимо, избыток тепла возвращается в котел. При фиксированной мощности тепловыделения котла это приводит к повышению температуры теплоносителя и периодическому выключению котла.

Соотношение между температурами: t1= t2, t3>t4

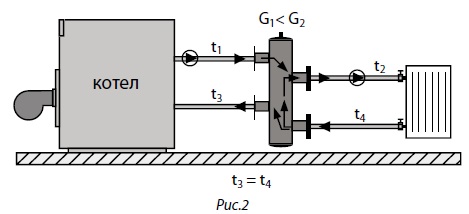

Вариант 3

Проток котлового насоса меньше суммарного протока насосов в системе отопления. Система отопления потребляет больше теплоносителя, чем обеспечивает котловой насос. В результате из обратного трубопровода теплоноситель с более низкой температурой поступает в отопительный контур.

Соотношение между температурами: t1> t2, t3=t4

Преимущества использования

  • Обеспечение гидравлической устойчивости системы.
  • Защита насосов от перегрузок.
  • Увеличение срока службы котельного агрегата.
  • Улучшенные характеристики теплопередачи.

G1 и G2 - проток котлового насоса и суммарный проток насосов в системе отопления.
