Предохранительный клапан GOETZE серия 2400, криогенный, нержавеющая сталь, DN8...32, PN80, Траб -200...+225С, резьбовой

Технические характеристики

Условный диаметр	8...32мм
Условное давление	80 бар
Давление настройки	0,5...70,0 бар
Рабочая температура	-200...+225°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 2400 предназначен для защиты криогенных систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему . Применяется для защиты сосудов и трубопроводов, предназначенных для хранения и транспортировки сжиженных газов (жидкий азот, жидкий кислород, жидкий аргон, жидкий углекислый газ, СПГ) при низких температурах. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Предохранительный клапан GOETZE серия 2400, криогенный, нержавеющая сталь, DN8...32, PN80, Траб -200...+225°С, наружная/внутренняя резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

Полноподъемные предохранительные клапаны для защиты сосудов и трубопроводов, предназначенных для хранения и транспортировки сжиженных газов (жидкий азот, жидкий кислород, жидкий аргон, жидкий углекислый газ, СПГ) при низких температурах.
• Туннельные холодильники
• Аппараты для чистки сухим льдом
• Строительство установок в области низких температур
• Дозирование жидкого азота
• Низкотемпературный размол
• Низкотемпературное дробление
• Замораживание грунта
• Газы для применения в установках медицинского назначения
• Установки с крио-газами, находящимися в контакте с продуктами питания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

Присоединение	DN 8..32 мм
Условное давление вход	PN 80 бар
Условное давление выход	PN 10/16
Настройка давления срабатывания	0,2...70,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–200…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, с рычагом подрыва или без
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	Внутренняя резьба
ОПЦИИ	Заводские испытания с протоколом

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	Нержавеющая сталь	1.4408	CF8M
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Уплотнение	PTFE	PTFE	PTFE

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

s	не газоплотное исполнение полости пружины	для нейтральных сред. Не для применения с кислородом
t	Газоплотное исполнение полости пружины	для нейтральных и ненейтральных сред. Окружающая среда защищена от попадания в нее рабочей среды.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

газообразный и жидкий

сжиженные при низких температурах газы, пары и жидкости, Для кислорода макс. 40 бар/макс. 60 ^oС

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

K	Стандартное с подрывом поворотной рукояткой, негазоплотное исполнение (Не для Ду25 и Ду32). Не для применения с кислородом
L	С подрывом рычагом
O	Стандартный, газоплотный без развоздушивателя

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

m / f	Стандарт	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
f / f		Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
NPT-m / f		Наружная резьба NPT / Внутренняя резьба BSP-P	ANSI B1.20.1 / DIN EN ISO 228-1
NPT-m / NPT-f		Наружная резьба NPT / Внутренняя резьба NPT	ANSI B1.20.1 / ANSI B1.20.1
NPT-f / NPT-f		Внутренняя резьба NPT / Внутренняя резьба NPT	ANSI B1.20.1 / ANSI B1.20.1

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

PTFE

Политетрафторэтилен

Уплотнинельное кольцо по стандарту FDA

–200^oC до +200^oC

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

Номинальный диаметр	DN	8					10		15		20		25		32
Присоединение DIN EN ISO 228	Gi	1/4" (8)	3/8" (10)	1/4" (8)	3/8" (10)	1/2" (15)	3/8" (10)	1/2" (15)	1/2" (15)	3/4" (20)	3/4" (20)	1" (25)	1" (25)	1 1/4" (32)	1 1/4" (32)	1 1/2" (40)
Выход DIN EN ISO 228	Go	3/8" (10)		1/2" (15)			1/2" (15)		3/4" (20)		1" (25)		1 1/2" (40)		2" (50)
Установочный размер в мм	h1	12		12		14	12	14	14	16	16	18	18	22	20	20
	h	22		26			26		31		39		56		66
	Lmax	43		47			47		66		86		85		122
	H	82		96			96		130		173		-		-
	H1	91		107			107		144		185		215		276
	H2	85		99			99		134		172		203		264
	Hmax	99		116			116		156		201		230		300
	SW1	22		27			27		34		41		50		55
	SW2	22		26			26		32		39		56		70
	Ad	47		58			58		69		85		120		150
	?w / Kdr F)	0,52		0,52			0,52		0,52		0,52		0,52		0,52
	?w / Kdr (D/G) ¹	0,73		0,73			0,73		0,73		0,73		0,73		0,73
	do	6,0		6,0			7,5		10,5		13,0		18,0		23,0
Вес	кг	0,2		0,4			0,4		0,7		1,3		2,8		6,4
Диапазон установки	бар	0,2 - 70		0,2 - 70			0,2 - 70		0,2 - 70		0,2 - 70		0,2 - 50		0,2 - 50
Диапазон установки ASME	psi	40 - 1015		40 - 1015			40 - 1015		40 - 1015		40 - 1015		40 - 725		40 - 725

¹Коэффициенты истечения для давлений открытия клапана < 3,0 бар. См. диаграмму пропускных способностей.

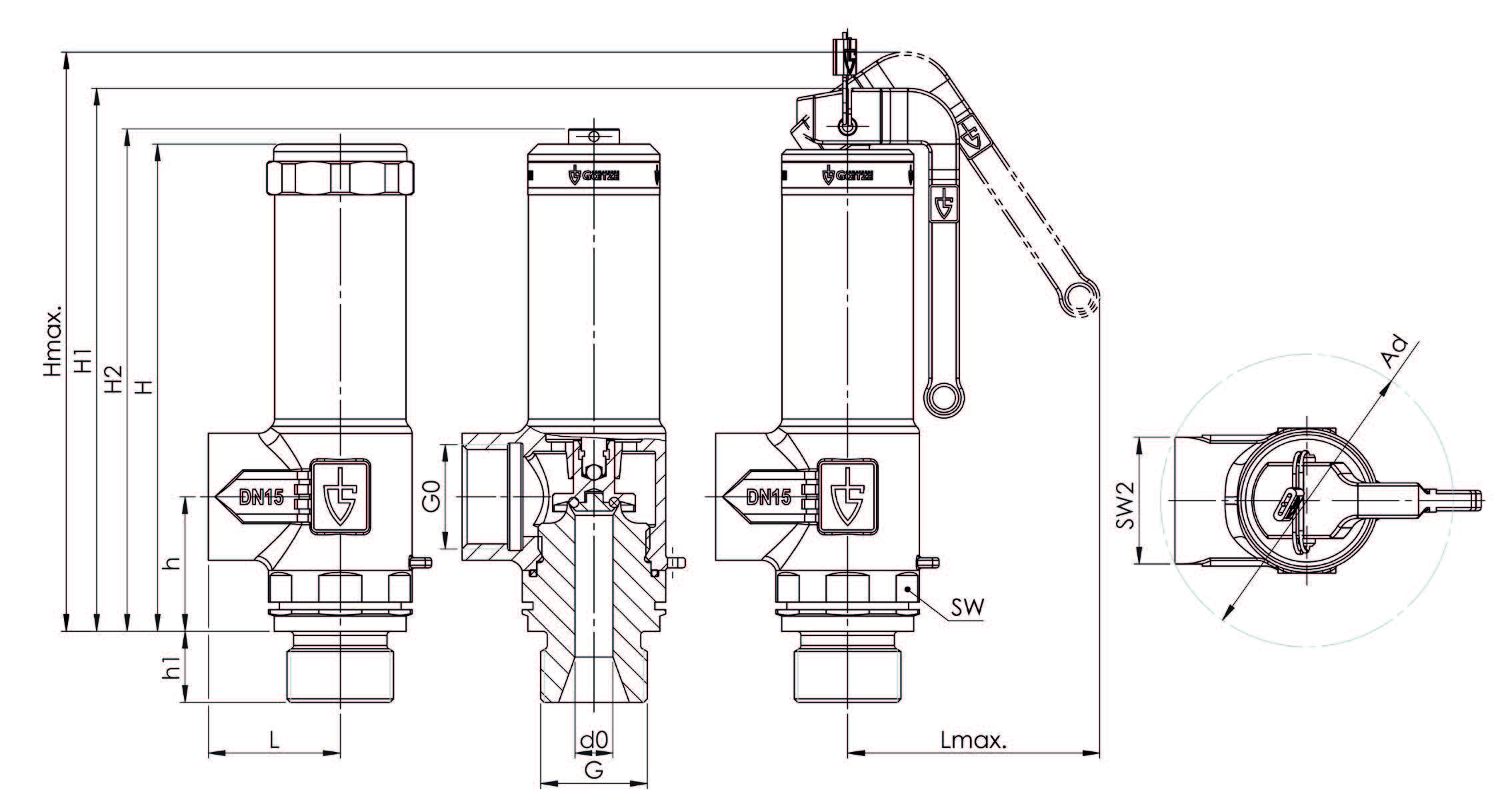

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2400

Таблица пропускной способности клапана приведена в технической документации, которую Вы можете скачать с данной страницы Товара.
