Предохранительный клапан GOETZE серия 2480, криогенный, латунь, DN8...32, PN80, Траб -200...+225С, резьбовой

Технические характеристики

Условный диаметр	8...32мм
Условное давление	80 бар
Давление настройки	0,5...70,0 бар
Рабочая температура	-200...+225°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 2480 предназначен для защиты криогенных систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему . Применяется для защиты сосудов и трубопроводов, предназначенных для хранения и транспортировки сжиженных газов (жидкий азот, жидкий кислород, жидкий аргон, жидкий углекислый газ, СПГ) при низких температурах. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемый Покупатель!
Если Вы хотите заказать данную позицию - просим Вас внести данные, как указано ниже. В поле "описание заказа" просим Вас указать конкретную модель (модели), которая Вас интересует и количество. Так же можете приложить файл с Вашим заказом спецификацией или опросным листом.

Поля, помеченные * обязательны к заполнению

ВНИМАНИЕ! Доставка осуществляется силами ТК "Деловые Линии" за Ваш счет. ООО Компания Академия Тепла не оказывает транспортные услуги. Только услуги по организации доставки груза. После оформления заявки и забора груза с нашего склада - Вам от ТК "Деловые Линии" поступит счет на оплату транспортных услуг.

Прикрепить файл (jpeg/jpg, xls/xlsx, doc/docx, pdf)

Я принимаю условия Пользовательского соглашения и согласеен на обработку персональных данных

Предохранительный клапан GOETZE серия 2480, криогенный, латунь, DN8...32, PN80, Траб -200...+225°С, наружная/внутренняя резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

Полноподъемные предохранительные клапаны для защиты сосудов и трубопроводов, предназначенных для хранения и транспортировки сжиженных газов (жидкий азот, жидкий кислород, жидкий аргон, жидкий углекислый газ, СПГ) при низких температурах.
• Туннельные холодильники
• Аппараты для чистки сухим льдом
• Строительство установок в области низких температур
• Дозирование жидкого азота
• Низкотемпературный размол
• Низкотемпературное дробление
• Замораживание грунта
• Газы для применения в установках медицинского назначения
• Установки с крио-газами, находящимися в контакте с продуктами питания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

Присоединение	DN 8..32 мм
Условное давление вход	PN 80 бар
Условное давление выход	PN 10/16
Настройка давления срабатывания	0,2...70,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–200…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, с рычагом подрыва или без
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	Внутренняя резьба или открытый сброс в атмосферу
ОПЦИИ	Заводские испытания с протоколом

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	бронза / Латунь	CC499K/CW617N	CC499K/CW617N
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Уплотнение	PTFE	PTFE	PTFE

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

s	не газоплотное исполнение полости пружины	для нейтральных сред. Не для применения с кислородом Выход z исключительно как версия s v в наличии.
t	Газоплотное исполнение полости пружины	для нейтральных и ненейтральных сред. Окружающая среда защищена от попадания в нее рабочей среды.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

газообразный и жидкий

сжиженные при низких температурах газы, пары и жидкости, Для кислорода макс. 40 бар/макс. 60 ^oС

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

L	С подрывом рычагом
O	без развоздушивателя

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

m / f	Стандарт	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
f / f		Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
NPT-m / f		Наружная резьба NPT / Внутренняя резьба BSP-P	ANSI B1.20.1 / DIN EN ISO 228-1
NPT-m / NPT-f		Наружная резьба NPT / Внутренняя резьба NPT	ANSI B1.20.1 / ANSI B1.20.1
NPT-f / NPT-f		Внутренняя резьба NPT / Внутренняя резьба NPT	ANSI B1.20.1 / ANSI B1.20.1
С защитой от насекомых:
m/z		Наружная резьба BSP-P / сетка для защиты от насекомых	DIN EN ISO 228-1 / –
f/z		Внутренняя резьба BSP-P / сетка для защиты от насекомых	DIN EN ISO 228-1 / –
NPT-m/z		Наружная резьба NPT / сетка для защиты от насекомых	ANSI B1.20.1 / –

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

PTFE

Политетрафторэтилен

Уплотнинельное кольцо по стандарту FDA

–200^oC до +200^oC

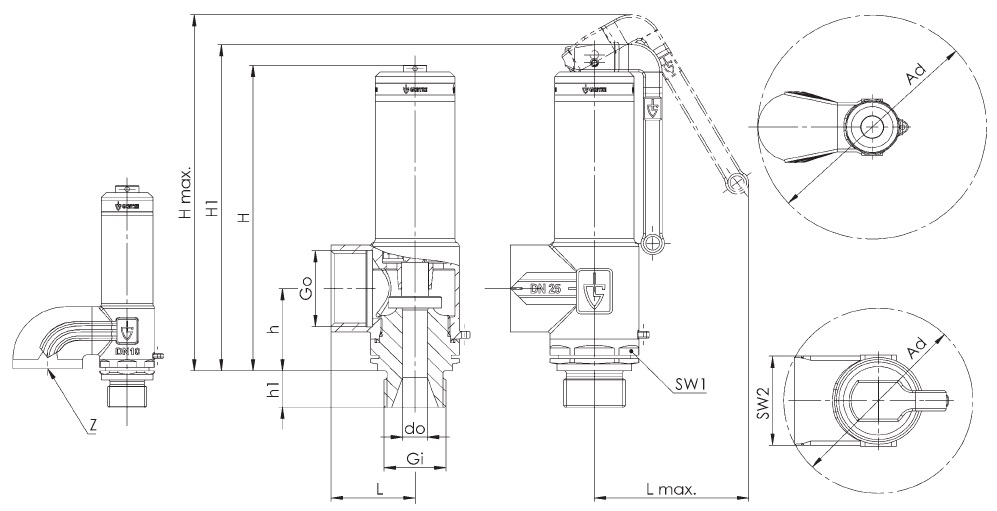

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2480

Номинальный диаметр	DN	8						10				15			25		32
Присоединение DIN EN ISO 228	Gi	1/4" (8)	3/8" (10)	1/2" (15)	1/4" (8)	3/8" (10)	1/2" (15)	3/8" (10)	1/2" (15)	1/2" (15)	3/4" (20)	1/2" (15)	3/4" (20)	1" (25)	1" (25)	1 1/4" (32)	1 1/4" (32)	1 1/2" (40)	2" (50)
Выход DIN EN ISO 228	Go	3/8" (10)			1/2" (15)			1/2" (15)		1" (25)		1" (25)			1 1/2" (40)		2" (50)
Установочный размер в мм	h1	12		14	12		14	12	14	14	16	14	16	18	18	22	20	20	20
	h	22			26			26		36		36			56		66
	L	21			26			26		36		36			53		66
	Lmax	43			47			47		66		66			85		122
	H	85			99			99		134		134			215		276
	H1	91			107			107		144		144			203		264
	Hmax	99			116			116		156		156			230		300
	SW1	22			27			27		34		34			50		55
	SW2	22			26			26		39		39			56		70
	Ad	47 / 98²			58			58		81		81			119		146
	?w / Kdr (F)	0,52			0,52			0,52		0,49		0,52			0,52		0,52
	?w / Kdr (D/G)¹	0,73			0,73			0,73		0,73		0,73			0,73		0,73
	do	6,0			6,0			7,5		7,5		10,5			18,0		23,0
Вес	кг	0,2			0,3			0,3		0,7		0,7			3,0		6,7
Диапазон установки	бар	0,2 - 70			0,2 - 70			0,2 - 70		0,2 - 50		0,2 - 50			0,2 - 50		0,2 - 50
Диапазон установки ASME	psi	40 - 1015			40 - 1015			40 - 1015		40 - 725		40 - 725			40 - 725		40 - 725
Выходное отверстие с сеточкой для защиты от насекомых	Z	- / Yes			-			-		-		-			-		-

¹Коэффициенты истечения для давлений открытия клапана < 3,0 бар. См. диаграмму пропускных способностей.

²Указан диаметр корпуса с сеточкой для защиты от насекомых
