Предохранительный клапан GOETZE серия 2580, криогенный, нерж.сталь/латунь, DN8...15, PN80, Траб -200...+225С, резьбовой

Технические характеристики

Условный диаметр	8...15мм
Условное давление	80 бар
Давление настройки	0,2...70,0 бар
Рабочая температура	-200...+225°С
Тип присоединения	Резьбовое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 2580 предназначен для защиты криогенных систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему . Применяется для защиты сосудов и трубопроводов, предназначенных для хранения и транспортировки сжиженных газов (жидкий азот, жидкий кислород, жидкий аргон, жидкий углекислый газ, СПГ) при низких температурах. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан GOETZE серия 2580, криогенный, нерж.сталь/латунь, DN8...15, PN80, Траб -200...+225°С, наружная/внутренняя резьба

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

Полноподъемные предохранительные клапаны для защиты сосудов и трубопроводов, предназначенных для хранения и транспортировки сжиженных газов (жидкий азот, жидкий кислород, жидкий аргон, жидкий углекислый газ, СПГ) при низких температурах.
• Туннельные холодильники
• Аппараты для чистки сухим льдом
• Строительство установок в области низких температур
• Дозирование жидкого азота
• Низкотемпературный размол
• Низкотемпературное дробление
• Замораживание грунта
• Газы для применения в установках медицинского назначения
• Установки с крио-газами, находящимися в контакте с продуктами питания

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

Присоединение	DN 8 мм
Условное давление вход	PN 80 бар
Условное давление выход	PN 10/16
Настройка давления срабатывания	0,2...70,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–200…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, с рычагом подрыва или без
Присоединение к трубопроводу вход	Наружная резьба
Присоединение к трубопроводу выход	Внутренняя резьба или открытый сброс в атмосферу (DN8...15)
ОПЦИИ	Заводские испытания с протоколом

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Нержавеющая сталь	1.4404	316 L
Материал корпуса на выходе	бронза / Латунь	CC499K/CW617N	CC499K/CW617N
Внутренние части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Уплотнение	PTFE	PTFE	PTFE

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

s	не газоплотное исполнение полости пружины	для нейтральных сред. Не для применения с кислородом Выход z исключительно как версия s v в наличии.
t	Газоплотное исполнение полости пружины	для нейтральных и ненейтральных сред. Окружающая среда защищена от попадания в нее рабочей среды.

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

газообразный и жидкий

сжиженные при низких температурах газы, пары и жидкости, Для кислорода макс. 40 бар/макс. 60 ^oС

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

O	без развоздушивателя

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

m / f	Стандарт	Наружная резьба BSP-Р / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
f / f		Внутренняя резьба BSP-P / Внутренняя резьба BSP-P	DIN EN ISO 228-1 / DIN EN ISO 228-1
NPT-m / f		Наружная резьба NPT / Внутренняя резьба BSP-P	ANSI B1.20.1 / DIN EN ISO 228-1
NPT-m / NPT-f		Наружная резьба NPT / Внутренняя резьба NPT	ANSI B1.20.1 / ANSI B1.20.1
NPT-f / NPT-f		Внутренняя резьба NPT / Внутренняя резьба NPT	ANSI B1.20.1 / ANSI B1.20.1
С защитой от насекомых:
m/z		Наружная резьба BSP-P / сетка для защиты от насекомых	DIN EN ISO 228-1 / -
f/z		Внутренняя резьба BSP-P / сетка для защиты от насекомых	DIN EN ISO 228-1 / -
NPT-m/z		Наружная резьба NPT / сетка для защиты от насекомых	ANSI B1.20.1 / -

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

PTFE

Политетрафторэтилен

Уплотнинельное кольцо по стандарту FDA

-200^oC до +200^oC

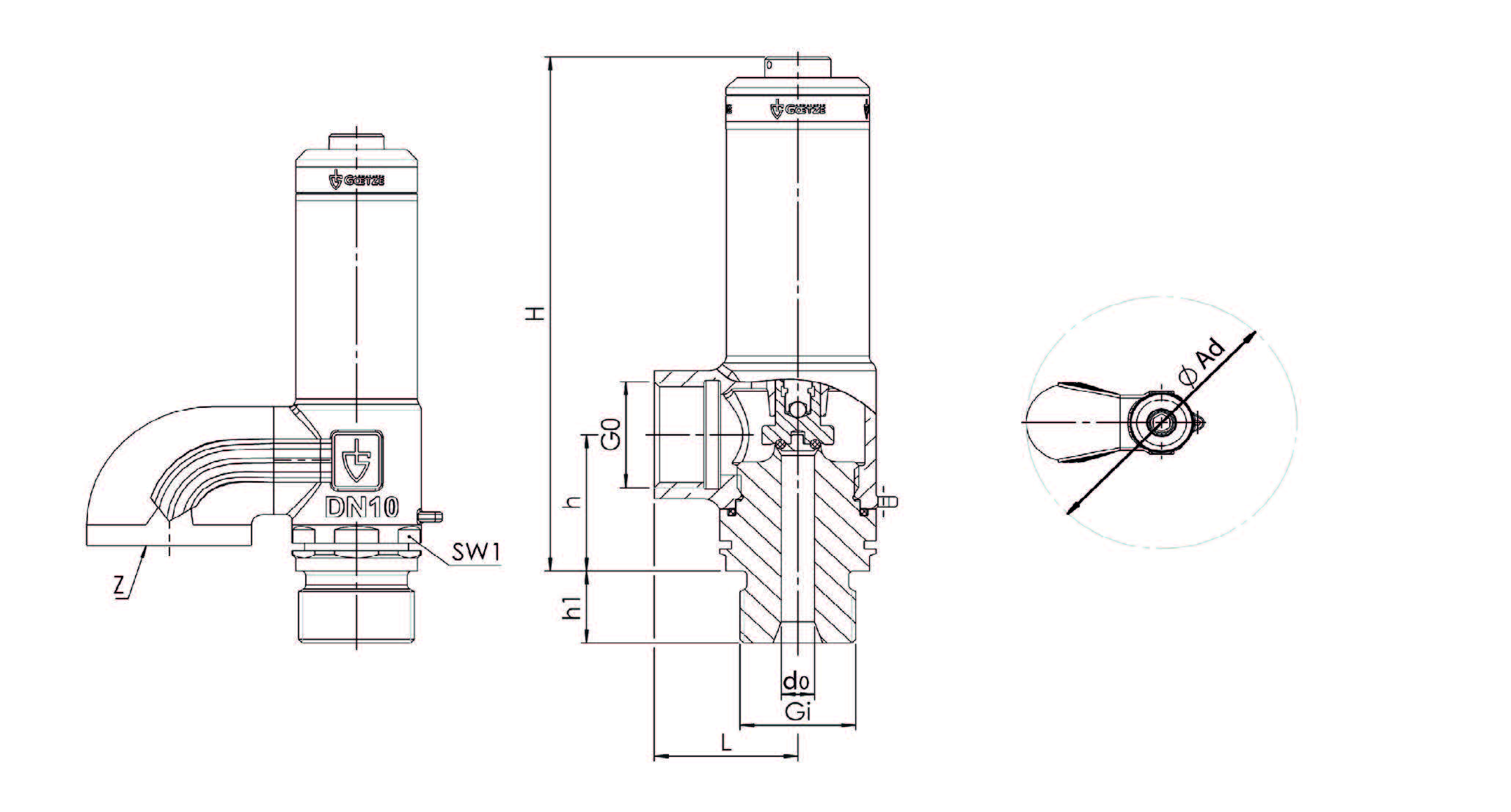

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА КРИОГЕННОГО GOETZE 2580

Номинальный диаметр	DN	8
Присоединение DIN EN ISO 228	Gi	1/4" (8)	3/8" (10)	1/2" (15)	1/4" (8)	3/8" (10)	1/2" (15)
Выход DIN EN ISO 228	Go	3/8" (10)	3/8" (10)	3/8" (10)	1/2" (15)	1/2" (15)	1/2" (15)
Установочный размер	h1	12		14	12		14
в мм	h	22			26
	L	21			26
	H	85			99
	SW1	22			27
	Ad	47 / 98**)			58
	do	6,0			6,0
Вес	kg	0,2			0,3
Set pressure	bar	0,2 - 70			0,2 - 70
Диапазон установки	bar	0,2-2,5			0,2-2,5
		2,5-3,5			2,5-3,5
		3,5-5,5			3,5-5,5
		5,5-8			5,5-8
		8-13			8-13
		13-23			13-23
		23-35			23-35
		35-52			35-52
		52-70			52-70
Выходное отверстие с сеточкой для защиты от насекомых	Z	- / Yes			-

** Указан диаметр корпуса с сеточкой для защиты от насекомых
