Предохранительный клапан GOETZE серия 355, чугунный, сильфонный, DN15...100, PN40, Траб -10...+350С, фланцевый

Технические характеристики

Условный диаметр	15...100мм
Условное давление	40 бар
Давление настройки	0,2...40,0 бар
Рабочая температура	-10...+350°С
Тип присоединения	Фланцевое

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный GOETZE 355 - полноподъемный клапан из высокопрочного чугуна - предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты резервуаров, трубопроводов и оборудования систем отопления, ГВС и ХВС, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Предохранительный клапан GOETZE серия 355, чугунный, сильфонное уплотнение, DN15...100, PN40, Траб -10...+350°С, фланцевый

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

для защиты:

Сосуды под давлением / системы для нейтральных / ненейтральных паров и газов
Паровые котельные
Силосные контейнеры для жидких, гранулированных и пылевидных товаров ( Только для исполнения с сильфоном и газонепроницаемой пружинной крышкой)

в соответствии с нормами и правилами использования соответствующей конструкции клапана и уплотнения.

Системы в химической и нефтехимической промышленности
Биогазовые установки
Промышленные паровые системы
Суда и судовое оборудование
Производство и переработка технических газов
Технологические линии в пищевой, фармацевтической и косметической промышленности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

Присоединение	DN 15...100 мм
Условное давление вход	PN 40 бар
Условное давление выход	PN 16/40 бар
Настройка давления срабатывания	0,2...40,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–10…+350 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, закрытой конструкции
Присоединение к трубопроводу вход	Фланцевое
Присоединение к трубопроводу выход	Фланцевое
ОПЦИИ	Отверстие для слива конденсата Датчики срабатывания Допуски по РМРС (Морской судовой регистр)

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СЕРТИФИКАТЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355 (указаны частично, остальные по запросу)

TR ZU 032/2013 - TR ZU 010/2011	D/G (S/G)
Требования
AD 2000-Лист A2	ASME-Code Sec. VIII Div. 1
DIN EN ISO 4126-1	KGS AA 319
Классификация обществ
Russian Maritime Register of Shipping	RS

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

Серия	Материал	DIN EN	ASME
Корпус и крышка	Чугун со сферическим графитом	5.3103	Gr. 60-40-18
Седло клапана	Нержавеющая сталь	1.4404	316 L
Внутренние части	сталь	1.4021/1.4104/1.4122	420/430F/1.4122
Нажимная пружина	сталь	1.8159 / FDSiCr
Сильфон (опционально)	Нержавеющая сталь	1.4571	316 Ti

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

s	не газоплотное исполнение открытое полости пружины	для нейтральных рабочих сред, без жидкостей, без противодавления
b	Сильфон, не газоплотное исполнение полости пружины (10мм проточка)	для нейтральных и ненейтральных сред и/или наличия противодавления1. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.
t	Газоплотное исполнение полости пружины	для нейтральных и не нейтральных рабочих сред, без противодавления. Окружающая среда защищена от попадания в неё рабочей среды.
tb	Газоплотное исполнение с сильфоном	для нейтральных и не нейтральных, прежде всего для горючих, ядовитых и опасных для окружающей среды рабочих сред и/или противодавлении*. Пружина и трущиеся части также защищены от попадания рабочей среды. Двойная газоплотность.

*до макс. 30% ответного давления

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

G	газообразный	Воздух, пары, газы и водяной пар
GF	газообразный и жидкий	Воздух, пары, газы, водяной пар и жидкости

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

L	Стандартный, с подрывом рычагом
O	Без подрыва

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

FL / FL

Стандарт

Фланцевые соединения / Фланцевые соединения

DIN EN 1092 / DIN EN ISO 1092

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

MD	Металлическое уплотнение	Плоское уплотнение	0,2bar до 40bar	-10oC до +350oC
EPDM	Этилен-Пропилен-Диен	Плоское уплотнение	0,2bar до 40bar	-10oC до +170oC
FKM	Фторуглерод	Плоское уплотнение	0,2bar до 40bar	-10oC до +200oC
FFKM**	Перфторэластомер	Плоское уплотнение	0,2bar до 40bar	-10oC до +260oC
PTFE	Политетрафторэтилен	Плоское уплотнение	0,2bar*** до 10bar	-10oC до +225oC
PTFE углеродом	Политетрафторэтилен с углеродом	Плоское уплотнение	10bar до 40bar	-10oC до +225oC

Дополнительные уплотнения из высокостойкой, свободной от клеящих веществ фольги из нерж. стали с графитом.

Уплотнение верхней крышки кольцами из EPDM.

**Стандарт Kalrez® 6375, в качестве альтернативы Kalrez® 6230 с FDA, USP, 3-A

***DN15 от 2 бар, DN20 от 1,5 бар, DN25 от 1 бар (более низкое установочное давление по запросу)

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА GOETZE 355

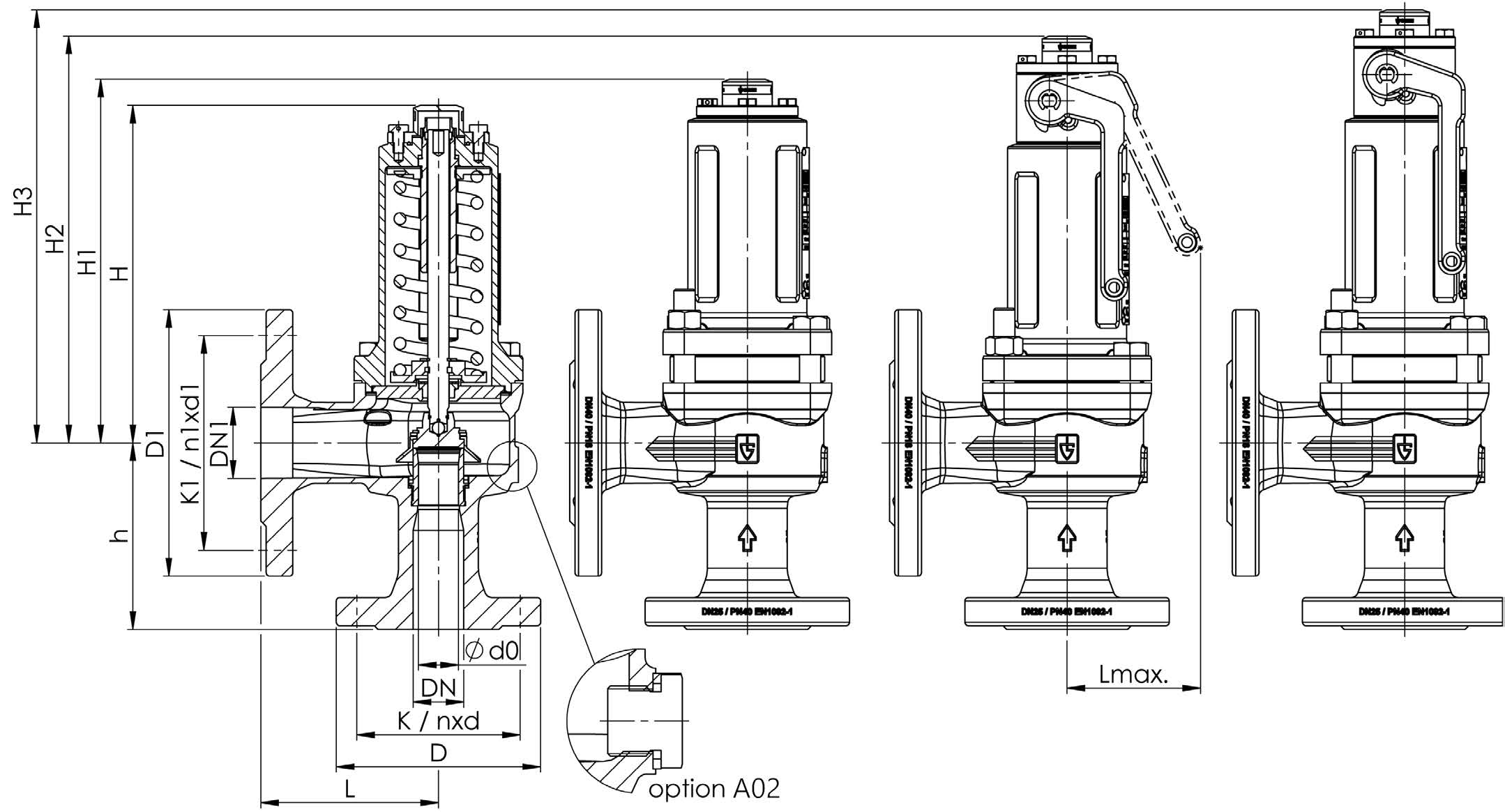

Модельный ряд 355: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр	DN	15	20	25	32	40	50	65	80	100
Присоединение DIN EN 1092-1	DN / PN	15 / 40	20 / 40	25 / 40	32 / 40	40 / 40	50 / 40	65 / 40	80 / 40	100 / 40 (167)
Выход DIN EN 1092-1	DN1 / PN	25 / 16	32 / 16	40 / 16	50 / 16	65 / 16	80 / 16	100 / 16	125 / 16	150 / 16
Установочный размер в мм	L	80	95 (856)	100	110	115	120	140	160	180
	h	90	85 (956)	105	115	140	150	170	195	220
	D	95	105	115	140	150	165	185	200	235
	K / nxd	65 / 4x14	75 / 4x14	85 / 4x14	100 / 4x19	110 / 4x19	125 / 4x19	145 / 8x19	160 / 8x18	190 / 8x23
	D1	115	140	150	165	185	200	220	250	285
	K1 / n1xd1	85 / 4x14	100 / 4x19	110 / 4x19	125 / 4x19	145 / 4x19	160 / 8x19	180 / 8x19	210 / 8x19	240 / 8x23
	H / H1*	167 / 207	165 / 205	190 / 230	260 / 300	302 / 330	352 / 392	427 / 462	486 / 530	577 / 624
	H22 / H3***	206 / 246	204 / 244	229 / 269	321 / 361	363 / 391	413 / 453	497 / 532	556 / 600	647 / 694
	Lmax	75	85	95	120	130	160	205	215	255
	A02	1/4"	1/4"	1/4"	1/4"	1/2"	1/2"	1/2"	1/2"	1/2"
	w / Kdr (F)	0,49	0,54	0,54	0,54	0,54	0,54	0,54	0,54	0,54
	w / Kdr (D/G)****	0,72	0,74	0,74	0,74	0,74	0,74	0,74	0,74	0,74
	do	15,0	18,0	22,5	29,3	36,0	45,0	59,0	72,0	90,0
Вес	кг	5,5	6,5	9,0	16,5	19,5	26,0	44,0	57,0	90,0
	кг*	6,0	7,0	9,5	19,0	21,5	28,5	48,0	63,0	99,0
	к**	6,0	7,0	9,5	19,0	22,0	28,5	47,5	60,5	93,5
	кг***	6,5	7,5	10,0	21,0	24,0	31,0	51,0	66,5	102,5
Диапазон установки	бар	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 40	0,2 - 24	0,2 - 25,5	0,2 - 20
Диапазон регулировки с сильфоном	бар	1,2 - 40	0,8 - 40	0,5 - 40	1,0 - 40	0,9 - 40	0,5 - 40	0,3 - 40	0,2 - 40	0,2 - 40

*Значение для исполнения с сильфоном

**Данные для исполнения с подрывом

***Данные для исполнения с подрывом и сильфоном

****Коэффициенты истечения для давлений открытия клапана < 3,0 бар. См. диаграмму пропускных способностей.

*****Данные для Газоплотное исполнение полости пружины
