Модельный ряд 355bHL

МАТЕРИАЛ

СПЕЦИФИКАЦИЯ

DN 15 до DN 100

-10^oC до +120^oC

0,5 - 25 бар в зависимости от исполнения

РАБОЧИЕ СРЕДЫ

Термофикат

ПРИМЕНЕНИЕ / ОБЛАСТИ ПРИМЕНЕНИЯ

Для защиты:

закрытых, защищенных термостатом водяных систем отопления, с температурой подачи до 120^o C, в соответствии с нормами и правилами TRD 721, DIN 4751 и DIN EN 12828.

При выходе из строя систем термостатического регулирования и превышения установленных максимальных значений рабочего давления в системе, предохранительный клапан должен удалить из системы в виде воды и пара излишнюю тепловую мощность, генерируемую теплогенератором.

Бытовые и промышленныы системы отопления
Теплоцентрали
Биогазовые установки
Теплопункты центрального теплоснабжения

ОСОБЕННОСТИ

Удобная в обслуживании конструкция
сменное сиденье
Сменное плоское уплотнение
свободно вращающееся соединение шпинделя с конусом
цельнометаллическая конструкция для высоких температур окружающей среды или радиации
широкий ассортимент запасных частей, см. запасные части фланцевые предохранительные клапаны
возможно вертикальное и горизонтальное положение установки

Клапаны настраиваются и пломбируются на заводе.

СЕРТИФИКАТЫ

T?V-сертификат испытаний 2094	D/G/H
ЕU-тип экспертизы	D/G/H
TR ZU 032/2013 - TR ZU 010/2011	D/G/H
Требования
TRD 721	DIN EN ISO 4126-1
AGFW 505	DGR 2014/68/EU
DIN 4751 часть 2
DIN EN 12828

МАТЕРИАЛЫ

Серия	Материал	DIN EN	ASME
Материал корпуса на входе	Чугун с шаровидным графитом	5.3103	Gr. 60-40-18
Седло клапана	Нержавеющая сталь	1.4404	316 L
Внутренние части	сталь	1.4021/1.4104/1.4122	420/430F/1.4122
Нажимная пружина	сталь	1.8159 / FDSiCr
Сильфон	Эластомер	EPDM

Модельный ряд 355bHL ИСПОЛНЕНИЕ КЛАПАНА

Сильфон

для нейтральных и ненейтральных сред и/или наличия противодавления. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.

СРЕДА

Термофикат

Температура подачи в системах с термофикатом не должна превышать 120^oC

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА

L	Стандартный, с подрывом рычагом

ТИП ПРИСОЕДИНЕНИЯ ВХОД /ВЫХОД ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ

FL / FL

Стандарт

Фланцевые соединения / Фланцевые соединения

DIN EN 1092 / DIN EN ISO 1092

Входное отверстие фланцевого соединения в стандартной комплектации с напорной ступенью PN40, для напорной ступени PN16 укажите при заказе.

УПЛОТНЕНИЕ

EPDM

Этилен-Пропилен-Диен

Формованный эластомер с упором на металл

-10^oC до +120^oC

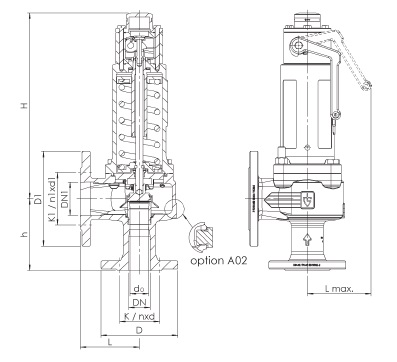

НОМИНАЛЬНЫЕ ДИАМЕТРЫ, ПОДКЛЮЧЕНИЕ, УСТАНОВОЧНЫЕ РАЗМЕРЫ

Модельный ряд 355bHL: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр		DN	15	20	25	32	40	50	65	80	100
Присоединение DIN EN 1092-2		DN / PN	15 / 40	20 / 40	25 / 40	32 / 40	40 / 40	50 / 40	65 / 40	80 / 40	100 / 40
Выход DIN EN 1092-2		DN1 / PN	25 / 16	32 / 16	40 / 16	50 / 16	65 / 16	80 / 16	100 / 16	125 / 16	150 / 16
Установочный размер в мм		L	80	95	100	110	115	120	140	160	180
		h	90	85	105	115	140	150	170	195	220
		D	95	105	115	140	150	165	185	200	235
		K / nxd	65 / 4x14	75 / 4x14	85 / 4x14	100 / 4x18	110 / 4x18	125 / 4x18	145 / 8x18	160 / 8x18	168 / 8x22
		D1	115	140	150	165	185	200	220	250	285
		K1 / n1xd1	85 / 4x14	100 / 4x18	110 / 4x18	125 / 4x18	145 / 4x18	160 / 8x18	180 / 8x18	210 / 8x18	240 / 8x22
		H	204	204	229	320	363	413	497	556	647
		Lmax	75	85	95	120	130	160	205	215	255
		G	1/4"	1/4"	1/4"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
		?_w / K_dr (D/G)¹	0,72	0,74	0,74	0,74	0,74	0,74	0,74	0,74	0,74
		do	15,0	18,0	22,5	29,3	36,0	45,0	59,0	72,0	90,0
Вес		кг	6,0	7,0	9,5	19,0	22,0	28,5	47,5	60,5	93,5
Диапазон установки	бар		0,5 - 25	0,5 - 25	0,5 - 25	0,5 - 25	0,5 - 25	0,5 - 25	0,5 - 25	0,5 - 25	0,5 - 25

¹Коэффициенты истечения для давлений открытия клапана < 3,0 бар. См. диаграмму пропускных способностей.

²Опция S66

³по запросу

⁴Входное отверстие фланцевого соединения в стандартной комплектации с напорной ступенью PN40, для напорной ступени PN16 укажите при заказе.
