Предохранительный клапан GOETZE серия 400, гигиенический, нержавеющая сталь, DN20...50, PN16, Траб -40...+200С,

Технические характеристики

Условный диаметр	25...50мм
Условное давление	16 бар
Давление настройки	0,4...16,0 бар
Рабочая температура	-40...+200°С
Тип присоединения	Гигиенические типы соединений

* - клапан поставляется с настроенным. Шаг настройки - в 0,1 бар

Применение

Клапан предохранительный гигиенический GOETZE 400 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты гигиенически чистых резервуаров, трубопроводов воды, жидких сред, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания в запечатанном виде.

Тех. описание Опросный лист

Опросный лист on-line

Цены и заказ оборудования

Описание

Документация

Уважаемые покупатели!

Стоимость данного оборудования предоставляется по запросу. Для получения информации о стоимости и сроках поставки заполните, пожалуйста, форму запроса ниже.

Заявка на оборудование

Укажите интересующую модель и количество в описании заказа или приложите готовую спецификацию.

Обязательные поля

Необходимы для отправки заявки

Имя и отчество * E-mail * ИНН компании *

После ввода ИНН название компании, КПП, ОГРН и юридический адрес заполнятся автоматически.

Дополнительные поля

Не обязательны

Телефон Адрес доставки Название организации КПП ОГРН / ОГРНИП Юридический адрес

Описание заказа Файл со спецификацией или опросным листом JPEG, PDF, DOC/DOCX или XLS/XLSX, до 10 МБ

Доставка организуется через ТК «Деловые Линии» за счет покупателя. Счет транспортной компании поступит после передачи груза.

Предохранительный клапан GOETZE серия 400, гигиенический, нержавеющая сталь, DN20...50, PN16, Траб -40...+200С, гигиентические типы присоединений

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

Пищевая промышленность

Пивоваренные заводы и заводы по производству напитков

Фармацевтическая промышленность

Косметическая промышленность

Медицинская техника

Системы очистки

ОСОБЕННОСТИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

- безупречно гладкая, оптимальная для очистки поверхность
- минимальное мертвое пространство в районе входа и выхода из клапана
- свободнолежащие и омываемые уплотнительные кольца
- дизайн корпуса клапана предотвращает выпадение конденсата в клапане
- проведение очисток CIP / SIP при подрыве клапана - бесщелевая установка уплотнений
- Шероховатость поверхности в первичной зоне Ra < 0,75 мкм
- Дополнительно: электрополировка и/или механическая полировка
- Эластомер диафрагм для отделения пространства для продуктов от пространства для пружин
- Соотношение мертвого пространства L/D ~ 1,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

Присоединение	DN 20..50 мм
Условное давление вход	PN 16 бар
Условное давление выход	PN 10
Настройка давления срабатывания	0,4...16,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура	–40…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана	Полноподъемный
Исполнение	Угловой, пружинный, сильфонный
Присоединение к трубопроводу вход	Гигиенические типы присоединения - хомут/штуцер/резьба/фланцевая розетка
Присоединение к трубопроводу выход	Гигиенические типы присоединения - хомут/штуцер/резьба/фланцевая розетка
ОПЦИИ	Обезжиренное исполнение Степень шероховатости не более0,372 электро или механическая полировка

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

Жидкости	нейтральные и не нейтральные
Воздух, газы и технические пары	нейтральные и не нейтральные
Водяной пар

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

Серия	Материал	DIN EN	ASME
Корпус	Нержавеющая сталь	1.4435	316 L
Внутренние части, контактирующие с раб. средой	Нержавеющая сталь	1.4435	316 L
Верхние части, остальные части	Нержавеющая сталь	1.4404	316 L
Нажимная пружина	Нержавеющая сталь	1.4310	302
Сильфон	Нержавеющая сталь	1.4571	316 Ti

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

Стандарт Сильфон

для нейтральных и не нейтральных сред и/или противодавления до 4 бар. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.

Трудноочищаемые элементы клапана, полость пружины, а также шпиндель/конус защищены от загрязнений с помощью сильфона из нержавеющей стали

СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

газообразный и жидкий

Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар

ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

K	Стандартный, с подрывом вращающейся рукояткой
Р	пневматический подрыв (доступно для клапанов с установочным давлением ≤ 8 бар)

ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

KLSDIN / KLSDIN	Стандарт	Хомутное соединение / Хомутное соединение	DIN 32676 -A/ DIN 32676-A	Стандарт труб DIN 11850-2 / 11866-A
GS1 / GS1		Асептический зажим хомутом/ Асептический зажим хомутом	DIN 11851 / DIN 11851	Стандарт труб DIN 11850-2 / 11866-A
KS1 / KS1		Конический штуцер / Конический штуцер	DIN 11851 / DIN 11851	Стандарт труб DIN 11850-2 / 11866-A
A-BKS1 / A-BKS1		Асептическое воротниковый зажим / Асептическое воротниковый зажим	DIN 11864-3 / DIN 11864-3 DIN 11853-3 / DIN 11853-3	Стандарт труб DIN 11850-2 / 11866-A
A-GS1 / A-GS1		Асептическое резьбовое соединение А / Асептическое резьбовое соединение А	DIN 11864-1 / DIN 11864-1 DIN 11853-1 / DIN 11853-1	Стандарт труб DIN 11850-2 / 11866-A
A-BF1 / A-BF1		Асептическое фланцевая розетка / Асептическое фланцевая розетка	DIN 11864-2 / DIN 11864-2 DIN 11853-2 / DIN 11853-2	Стандарт труб DIN 11850-2 / 11866-A

УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

FKM	Фторуглерод	Формованный эластомер	FDA, USP, 3-A, ADI	-20^oC до +200^oC
EPDM	Этилен-Пропилен-Диен	Формованный эластомер	FDA	-40^oC до +170^oC

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

¹⁾Возможны другие типы/размеры соединений, размеры согласно отдельному габаритному чертежу

Модельный ряд Гигиенические 400: Подключение, установочные размеры, диапазоны регулирования
Номинальный диаметр DN 20
Присоединение¹⁾		Конический штуцер DIN 11851-SD						Асептическое фланцевая розетка DIN 11864-BF
Присоединение Вход	DN1	20	20	25	32	40	40	20	20	25	32	40	40
D1		-	-	-	-	-	-	-	-	-	-	-	-
G1		Rd 44 x 1/6	Rd 44 x 1/6	Rd 52 x 1/6	Rd 58 x 1/6	Rd 65 x 1/6	Rd 65 x 1/6	-	-	-	-	-	-
F1		-	-	-	-	-	-	64	64	70	76	82	82
Присоединение Выход	DN2	25	32	25	32	40	50	25	32	25	32	40	50
D2		-	-	-	-	-	-	-	-	-	-	-	-
G2		Rd 52 x 1/6	Rd 58 x 1/6	Rd 52 x 1/6	Rd 58 x 1/6	Rd 65 x 1/6	Rd 78 x 1/6	-	-	-	-	-	-
F2		-	-	-	-	-	-	70	76	70	76	82	94
Установочный	L1	-	-	-	-	-	-	-	-	-	-	-	-
размер в мм	L2	-	-	-	-	-	-	-	-	-	-	-	-
L3		92	95	92	95	96	98	-	-	-	-	-	-
L4		-	-	-	-	-	-	68	95	68	95	95	95
h1		-	-	-	-	-	-	-	-	-	-	-	-
h2		-	-	-	-	-	-	-	-	-	-	-	-
h3		52	52	56	59	60	60	-	-	-	-	-	-
h4		-	-	-	-	-	-	59	59	58	59	59	59
H1		150	150	150	150	150	150	150	150	150	150	150	150
do		18	18	18	18	18	18	18	18	18	18	18	18
Вес	kg	2,0	2,0	2,1	2,3	2,4	2,6	2,2	2,3	2,3	2,4	2,5	2,6
Диапазон установки	bar	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16	0,4 - 16
Давление настройки	bar	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5	0,4 - 1,5
		1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5	1,5 - 4,5
		4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7	4,5 - 7
		7 - 10	7 - 10	7 - 10	7 - 10	7 - 10	7 - 10	7 - 10	7 - 10	7 - 10	7 - 10	7 - 10	7 - 10
		10 - 14	10 - 14	10 - 14	10 - 14	10 - 14	10 - 14	10 - 14	10 - 14	10 - 14	10 - 14	10 - 14	10 - 14
		14 - 16	14 - 16	14 - 16	14 - 16	14 - 16	14 - 16	14 - 16	14 - 16	14 - 16	14 - 16	14 - 16	14 - 16

¹⁾Возможны другие типы/размеры соединений, размеры согласно отдельному габаритному чертежу.

Предохранительный клапан GOETZE серия 400, гигиенический, нержавеющая сталь, DN20...50, PN16, Траб -40...+200С,

Заявка на оборудование

Обязательные поля

Дополнительные поля

Предохранительный клапан GOETZE серия 400, гигиенический, нержавеющая сталь, DN20...50, PN16, Траб -40...+200С, гигиентические типы присоединений

ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

ОСОБЕННОСТИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

¹⁾Возможны другие типы/размеры соединений, размеры согласно отдельному габаритному чертежу

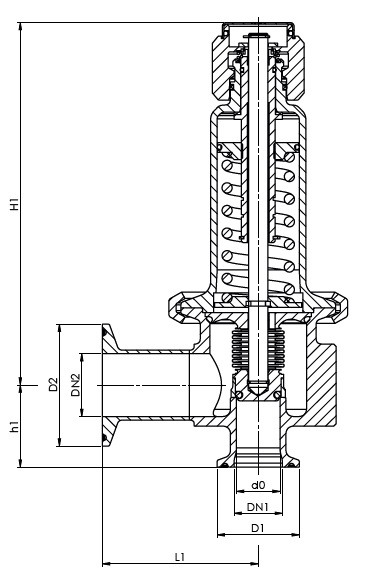

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 400

Таблица пропускной способности клапана приведена в технической документации, которую Вы можете скачать с данной страницы Товара.
