Предохранительный клапан GOETZE серия 4000, гигиенический, нержавеющая сталь, DN25...100, PN16, Траб -40...+200С

Предохранительный клапан GOETZE серия 4000, гигиенический, нержавеющая сталь, DN25...100, PN16, Траб -40...+200С

Технические характеристики
Условный диаметр 25...100мм
Условное давление 16 бар
Давление настройки 0,4...16,0 бар
Рабочая температура -40...+200°С
Тип присоединения Гигиенические типы соединений

* - клапан поставляется с настроенным. Шаг настройки -  в 0,1 бар

Применение

Клапан предохранительный  гигиенический  можель GOETZE 4000 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты гигиенически чистых резервуаров, трубопроводов воды, жидких сред, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания в запечатанном виде.

Тех. описание Опросный лист
Получить тех. описание на email Опросный лист on-line
Цены и заказ оборудования
Описание
Документация

Предохранительный клапан GOETZE серия 4000, гигиенический,  нержавеющая сталь, DN25...100, PN16, Траб -40...+200С, гигиентические типы присоединений



ОПИСАНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

Клапан предохранительный  гигиенический  можель GOETZE 4000 предназначен для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему или напрямую в окружающую среду. Применяется для защиты гигиенически чистых резервуаров, трубопроводов воды, жидких сред, сжатого воздуха , инертных газов, пара и др. Клапан поставляется настроенным на указанное при заказе давление срабатывания в запечатанном виде.



ПРИМЕНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

  • Пищевая промышленность
  • Пивоваренные заводы и заводы по производству напитков
  • Фармацевтическая промышленность
  • Косметическая промышленность
  • Медицинская техника
  • Системы очистки


ОСОБЕННОСТИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

  • безупречно гладкая, оптимальная для очистки поверхность
  • минимальное мертвое пространство в районе входа и выхода из клапана
  • свободнолежащие и омываемые уплотнительные кольца
  • дизайн корпуса клапана предотвращает выпадение конденсата в клапане
  • возможность CIP/SIP-процедур с помощью пневматического подрыва
  • бесщелевая установка уплотнений, находящихся в контакте с рабочей средой
  • Шероховатость поверхности в первичной зоне Ra < 0,75 мкм
  • Дополнительно: электрополировка и/или механическая полировка
  • Эластомер диафрагм для отделения пространства для продуктов от пространства для пружин
  • Соотношение мертвого пространства L/D ~ 2,0



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

Присоединение DN 25...100 мм
Условное давление вход PN 16 бар
Условное давление выход PN 10
Настройка давления срабатывания 0,4...16,0 бар с шагом в 0,1 бар (настраивается и пломбируется на заводе)
Рабочая температура –40…+225 °С - в зависимости от материала седла/мембраны
Тип предохранительного клапана Полноподъемный
Исполнение Угловой, пружинный,  сильфонный
Присоединение к трубопроводу вход Гигиенические типы присоединения - хомут/штуцер/резьба/фланцевая розетка
Присоединение к трубопроводу выход Гигиенические типы присоединения - хомут/штуцер/резьба/фланцевая розетка
ОПЦИИ
Обезжиренное исполнение
Степень шероховатости  не более 0,372
датичик положения клапана
электро или механическая полировка



РАБОЧИЕ СРЕДЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

Жидкости нейтральные и не нейтральные
Воздух, газы и технические пары нейтральные и не нейтральные
Водяной пар





СПЕЦИФИКАЦИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

Серия Материал DIN EN ASME
Корпус Нержавеющая сталь 1.4404 316 L
Внутренние части, контактирующие с раб. средой Нержавеющая сталь 1.4404 316 L
Верхние части, остальные части Нержавеющая сталь 1.4404 316 L
Нажимная пружина Нержавеющая сталь 1.4310 302



ОСНОВНЫЕ ПАРАМЕТРЫ ДЛЯ ВЫБОРА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000



ИСПОЛНЕНИЕ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000
t Стандартне исполнение с мембраной для нейтральных и не нейтральных сред. Пружина и трущиеся части а также окружающая среда защищены от попадания в них рабочей среды.

Труднодоступные для очистки детали в направляющих и полости пружины клапана, напр. сборка шпинделя и золотника, защищены от загрязнения эластомерной мембраной.



СРЕДА ПРИМЕНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО  КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000
GF газообразный и жидкий Воздух, пары, газы а также, в зависимости от исполнения клапана и уплотнения водяной пар



ТИП ПРИНУДИТЕЛЬНОГО ПОДРЫВА ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000
P пневматический подрыв
L подрывом рычагом
O без подрыва, стандарт при газоплотном исполнении



ТИП ПРИСОЕДИНЕНИЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000
KLSDIN / KLSDIN Стандарт Хомутное соединение / Хомутное соединение DIN 32676-A / DIN 32676-A Стандарт труб DIN 11850-2 / 11866-A
KS1 / KS1   Конический штуцер / Конический штуцер DIN 11853 / DIN 11853 Стандарт труб DIN 11850-2 / 11866-A
GS1 / GS1   Резьбовое соединение / Резьбовое соединение DIN 11851 / DIN 11851 Стандарт труб DIN 11850-2 / 11866-A


УПЛОТНЕНИЕ СЕДЛА/МЕМБРАНЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

FKM Фторуглерод Уплотнение / Mембрана FDA, USP –20oC до +200oC
EPDM Этилен-Пропилен-Диен Уплотнение / Mембрана FDA, USP -40oC до +170oC



ГАБАРИТНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

1)Возможны другие типы/размеры соединений, размеры согласно отдельному габаритному чертежу

Номинальный диаметр DN 25 40 50 65 80 100
Присоединение Хомутное соединение DIN 32676
Присоединение Вход DN1 25 40 50 65 80 100
Присоединение Выход DN2 40 65 80 100 125 150
Установочный размер в мм L 80 120 140 153 178 181
  L13 132 166 200 125 140 140
  h 47 64 80 92 112 126
  D1 51 51 64 91 106 119
  D2 51 91 106 119 155 183
  H 183 285 354 445 513 586
  H12 216 335 414 515 613 701
  H23 359 496 614 642 755 830
соединение сжатого воздуха в мм S 6 6 6 6 8 8
  do 23 37 46 60 74 92
Коэффициент пропускной ISO 4126-1 Kdr (F) 0,45 0,45 0,45 0,45 0,45 0,45
  Kdr (D/G)1 0,70 0,70 0,70 0,70 0,70 0,70
Коэффициент пропускной ASME Code Sec. VIII Div. 1 Kdr (F) 0,452 0,452 0,452 0,452 0,452 0,452
  Kdr (D/G) 0,680 0,680 0,680 0,680 0,680 0,680
Вес kg 2,2 7,0 13,0 24,5 41,3 64,0
  kg2 3,0 8,0 15,0 29,0 50,0 76,0
  kg3 2,6 7,5 13,5 25,0 42,0 65,0
Диапазон установки bar 0,4 - 16 0,4 - 16 0,4 - 16 0,4 - 10 0,4 - 8 0,4 - 8
Диапазон установки ASME psi 15 - 232 15 - 232 15 - 232 15 - 232 15 - 145 15 - 145

1Коэффициент пропускной способности для исполнения D/G при давлениях >6,0 бар. Для меньших давлений см. таблицу пропускной способности

2Данные для исполнения с пневматическим подрывом

3Данные для исполнения с подрывом рычагом

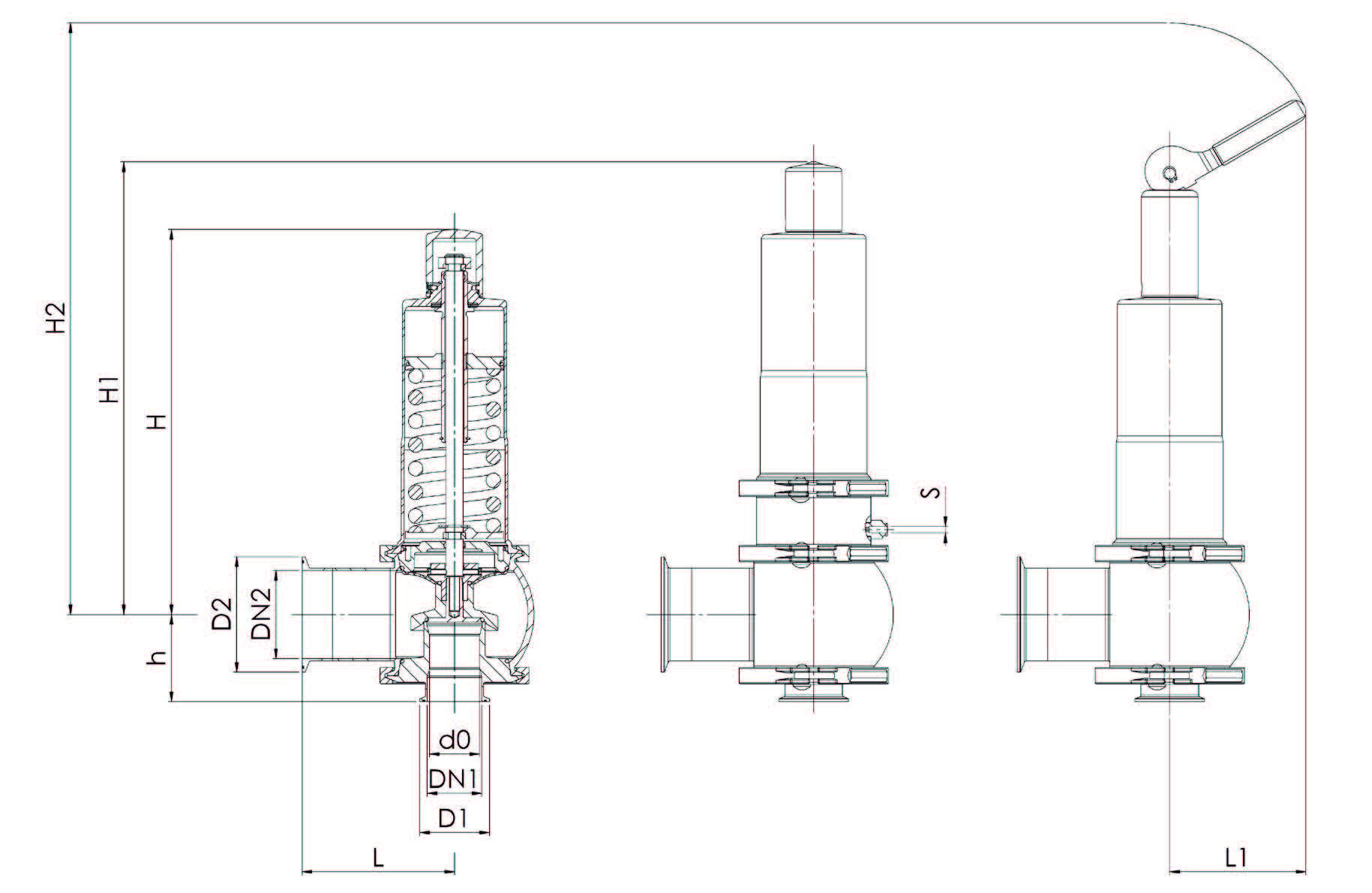

ОБЩИЙ ЧЕРТЁЖ, ОСНОВНЫЕ РАЗМЕРЫ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000



ПРОПУСКНАЯ СПОСОБНОСТЬ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА ГИГИЕНИЧЕСКОГО GOETZE 4000

Таблица пропускной способности клапана приведена в технической документации, которую Вы можете скачать с данной страницы Товара.
